Значимым этапом работ по установке оборудования для отопления является монтаж качественного дымоотвода. Кирпич в этой области сегодня уступает место более современным материалам. Среди систем по отведению дыма набирают популярность керамические дымоходы.
Где применяют дымоотводы из керамики?
Дымоотводные системы из керамики производят для отвода газов сгорания любого состава, при частых и значительных перепадах температур. Они широко применяются в частном домостроении, среди массовых застройщиков пока не популярны.
Керамическая трубка используется в отопительных системах, котлах, работающих на топливе в твердом, жидком и газообразном состоянии. Дымоходы с керамикой устанавливают для конденсационных котлов, низкотемпературных, с закрытой камерой сгорания, печей, бань и каминов.
Если вы планируете установить керамический дымоход российского производства, стоит обратить внимание на МДС, AWT, Schiedel. Это бренды, под которыми выпускаются дымоотводные модули на базе керамики и шамотного камня. Сильными сторонами производителей являются качественные импортные материалы, точное оборудование, современная печь для керамики. В России производится внешняя оболочка дымоотвода, что позволяет сделать цену более демократичной.

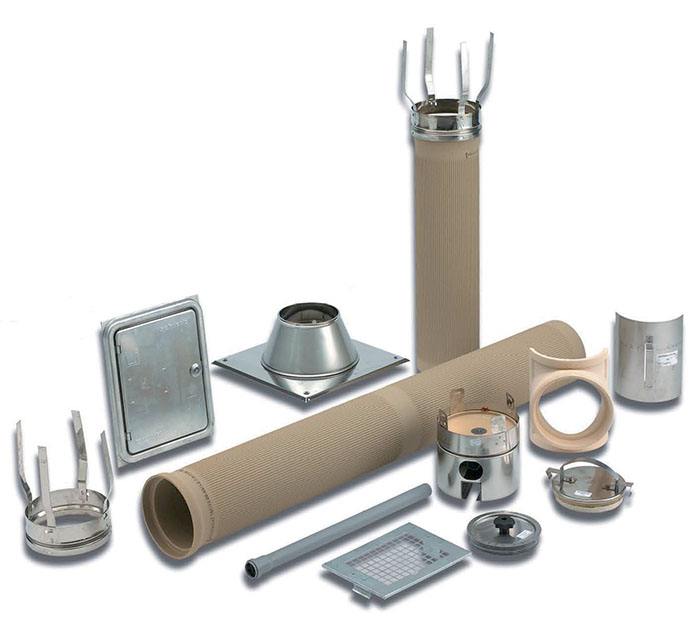

Плюсы и минусы дымоотводов из керамических модулей и блоков всех видов
Дымоходная керамическая труба универсальна, адаптирована под отопительное оборудование любого типа. Способность выдерживать высокие температуры и перепады (в диапазоне 350º — 1400º) позволяет использовать такие системы для любых котлов, бань и печей. Керамика имеет низкую теплопроводность, остывает медленно, не подвергается коррозии, воздействию фтора и других химических веществ. Газоплотность препятствует проникновению продуктов горения через стенки. Гладкая внутренняя часть не задерживает сажу. Керамика пожаробезопасна, удерживает пламя при возгорании.
Керамическая труба для дымохода отличается прочностью, устойчивостью к вибрациям, не деформируется, но легко поддается обработке (резка, шлифовка, сверление). Срок службы – 30 лет.
Чтобы установить керамическую дымовую трубу потребуются профессиональные навыки, выверено монтировать элементы, герметично обработать стыки.
Дымоход из керамических труб имеет большую массу, является прямостоящим, не поворачивается, не изгибается. Вес конструкции требует заливки под нее усиленного фундамента. Средняя цена на керамические трубы для дымохода зависит от физических характеристик и комплектации составляет от 30 до 200 тысяч руб.
Производители труб для дымоходов: российское производство, Schiedel uni, Effe2, Вулкан, Tona, Domus, Awt
Керамические дымоходы Schiedel являются универсальными, подходят для всех видов топлива. Через каналы проветривания в трубе уходят излишки влаги и тепла. Комплектация позволяет быстро осуществить монтаж. С использованием немецких труб собираются керамические дымоходы AWT, совместного производства Россия-Германия. AWT сочетают в себе европейское качество и приемлемые цены.
Керамические дымоходы Domus итальянского бренда имеют небольшую массу, небольшую стоимость, не требуют отдельного фундамента. Производитель предлагает консольную установку трубы к стене дома с закреплением кронштейном. Итальянские керамические дымоходы Effe отличаются максимальным индексом рабочей температуры, устойчивостью к возгоранию, герметичностью. Небольшой вес системы позволяет устанавливать дымоотвод с деревянных перекрытий, с консоли, по насадной схеме с печками разных типов.
Универсальные керамические дымоходы Tona подходят:
- для отведения газов различного типа
- применяются с отопительными системами любых типов
Среди преимуществ — устойчивость к скачкам температур, пожаробезопасность, простой монтаж и уход.
Структура дымохода под «сэндвич» для газовых и твердотопливных котлов, печей из кирпича, бань, каминов
Схема дымоходной системы, состоящей из трех слоев, проста. Центральный элемент – это керамическая труба из глины высокого качества. Она обернута теплоизолятором в виде плит (средний слой). Блоки из камня, керамзит, нержавеющая сталь или бетон снаружи создают обшивку дымохода. Керамические дымоходы российского производства — это качество на высшем уровне.
Теплоизоляционная прослойка смягчает температурный перепад при встрече холодного и горячего воздуха, улучшает тягу. Дымовые кислоты, испарения, влага, сажа меньше оседают на стенках. Прослойка утеплителя защищает крышу и перекрытия от нагрева, возгорания.
Керамические блоки, раствор под кладку, минеральная вата, специально изготовленные блоки формируют окончательный вид системы. Внешний кожух оформляется из сочетания керамики и керамзита, керамики и нержавейки, керамзита и нержавейки. Керамзитная облицовка имитирует кладку из кирпича, нержавейка – трубу из металла. Керамо-керамзитные и нержавеющие кожухи используются для труб печных, банных, каминов и угольных котлов. Керамзитно-нержавеющие для газовых отопительных котлов.
В процессе монтажа поверх дымоотводящей конструкции ставят специальные отсеки и элементы, каждый из которых выполняет свою задачу:
- защита от внешних воздействий (осадки, мусор, ветер);
- связь и подключение к котлам, каминам, печам;
- возможность техосмотра и чистки трубы;
- сбор и отвод излишней жидкости (конденсат, осадки).
Многослойная структура надежно защищает трубу и обеспечивает пожаробезопасность.
Как установить систему из керамики: правильный монтаж с учетом всех размеров
До начала монтажа рассчитываем длину и диаметр трубы по инструкции. Если прибор не сертифицирован, за основу берем ГОСТ 9817-95, где есть безопасные границы по отношению к крыше. При этом важно соблюдать инструкцию. Заранее прорабатывают схему соединения и список частей.
Монтаж керамического дымохода осуществляем в три этапа: основание, керамическая база, облицовочные элементы. Основание трубы должно располагаться ровно, горизонтально, быть отдельным (исключение монолитная плита под домом в качестве основы). Рекомендуется располагать печь и трубу на одном фундаменте.
До установки элементов из керамики монтируют по порядку: изоляционные плиты, вертикальные внешние блоки. Очищенная гильза промазывается с обеих сторон герметиком, его необходимо добавить в канавку по верхнему краю трубы, излишки убрать. На дымоход устанавливают сифон (15 см) для отвода конденсата. В процессе сборки каждый элемент проверяют на целостность.

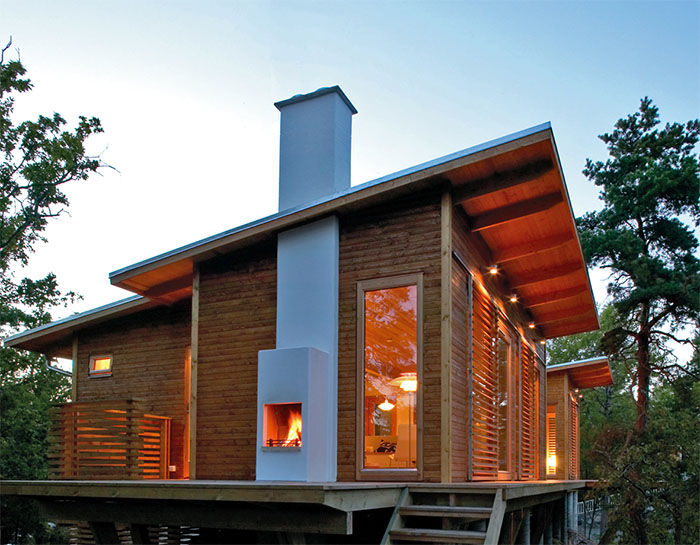

Наращение внутренней трубы осуществляется при составлении элементов замками и герметизации стыка. Укладка керамзитобетонных блоков производится с помощью раствора, затем конструкция усиливается арматурой. При установке мастер следит, чтобы стыки блоков и труб не скрывались в перекрытиях. Важно не допускать наклонов и изгибов. Рекомендуется учесть усадку строения. Готовый дымоход, собранный по инструкции, должен прослужить не один десяток лет. Керамические дымоходы используются широко в частных домах и банях.
