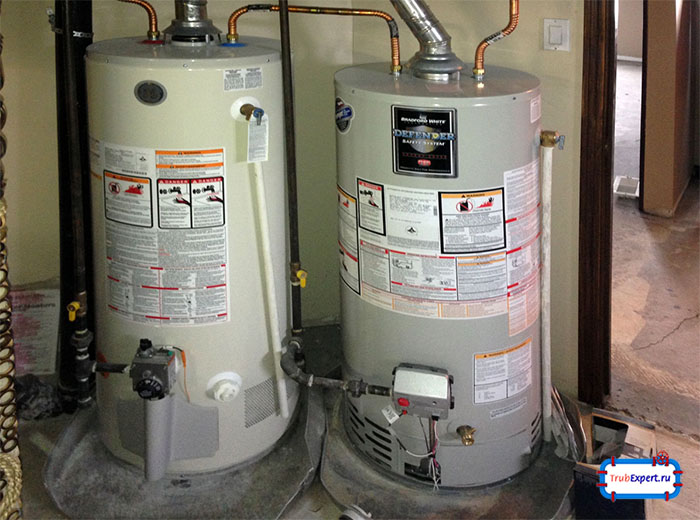

Индукционные котлы отопления не так распространены, как газовые или электрические, но, несмотря на довольно высокую стоимость, понемногу завоевывают рынок сбыта, благодаря своим уникальным техническим характеристикам.
Устройство и принцип работы котла
Индукционный электрокотел или вихревой индукционный нагреватель (ВИН) предназначен для преобразования электрической энергии в тепловую. Первичная обмотка образует вихревые токи, создающие индукционное магнитное поле, в котором и происходит преобразование. Полученная тепловая энергия отправляется на вторичную обмотку, служащую в качестве нагревательного элемента. Ее задача состоит в передаче тепла непосредственно теплоносителю (воде, маслу, антифризу).
В индукционный котел отопления входят следующие элементы:
- сердечник – проводник энергии, создаваемой магнитным полем;
- индукционная катушка, создающая вихревые токи;
- теплоизоляция, ограждающая котел от теплопотерь;
- изоляционный кожух, защищающий агрегат от утечки электричества;
- верхний подающий и нижний отводящий патрубки.
В сравнении с котлами на твердом, жидком или газообразном топливе они более экономичны, безопасны, отличаются длительным сроком службы без ремонта и поломок, экологичны, так как не выделяют вредных веществ.
Индукционный котел не оснащен ТЭНами, поэтому не потребуется их ремонт или замена. Он защищен от протечек, так как не имеет разъемных элементов, все соединения делаются сваркой, надежны и долговечны.
Примеры конструкций самодельных вариантов
Довольно высокая стоимость котлов не каждому покупателю по карману, как альтернативный вариант, есть возможность изготовить индукционный котел своими руками. Рассмотрим варианты изготовления котла с применением в виде источника питания сварочного инвертора и трансформатора. Конструкция прибора несложна, поэтому сделать его может каждый, кто хоть немного имеет навыки пользования слесарным инструментом и читать чертежи.
Пластиковая труба и сварочный инвертор
Этот способ позволить сделать индукционное отопление частного дома своими руками без особых затрат.
Потребуется пластиковая труба с толщиной стенок 4 – 5 мм и внутренним Ø не менее 50 мм; куски нержавеющей проволоки Ø5– 7 мм и длиной до 50 мм; медная проволока с эмалевым покрытием; мелкая сетка и заглушки для закрытия торцов трубы; два патрубка для врезки устройства в сеть; высокочастотный сварочный инвертор.
Можно собирать электрический котел своими руками:
- Корпусом, сердечником, а также основанием для катушки послужит пластиковая труба. В нее закладываются куски проволоки, с торцов труба закрывается металлической сеткой во избежание выпадения мелких обрезков.
- В торцевые заглушки врезаются патрубки, диаметр которых соответствует толщине труб отопления в доме.
- Вокруг трубы наматывается медная проволока – 90 витков с расстоянием между ними 20 – 25 мм. Она должна располагаться в середине сердечника.
- Котел помещается в защитный кожух и изолируется утеплителем.
- Полученное устройство врезается в трубопровод отопления, а концы медной проволоки присоединяются к инвертору.
- После проверки герметичности система заполняется водой.
Индукционное отопление своими руками готово к эксплуатации.
Во избежание расплавления и выхода из строя пластикового корпуса котла нельзя включать такой нагреватель без теплоносителя. Подача воды в систему должна производиться беспрерывно.
Конструкция с трансформатором
Второй вариант, по которому можно сделать отопление самому, состоит из одной или двух труб, закольцованных и сваренных между собой; медной эмалированной проволоки; двух патрубков и трехфазного трансформатора с крепежом. Здесь теплоноситель имеет непосредственный контакт с обмоткой.
Такие самодельные котлы для отопления частного дома занимают мало места и повышают теплоотдачу и время нагрева воды.
Порядок сборки:
- В сердечник ввариваются 2 патрубка диаметром, равным размеру труб системы отопления.
- Закольцованная труба, служащая одновременно сердечником и нагревательным элементом, обматывается медной проволокой.
- Устройство помещается в герметичный пластиковый или металлический защитный кожух.
- Выходы патрубков и отводов индукционной катушки из кожуха тщательно завариваются.
- Делается теплоизоляция наружных стенок утеплителем.
- Котел врезается в отопительную систему и подключается к трансформатору.
- Проверяется герметизация конструкции и подается теплоноситель.
Электрокотел своими руками готов к эксплуатации.
Особенности установки и эксплуатации котла

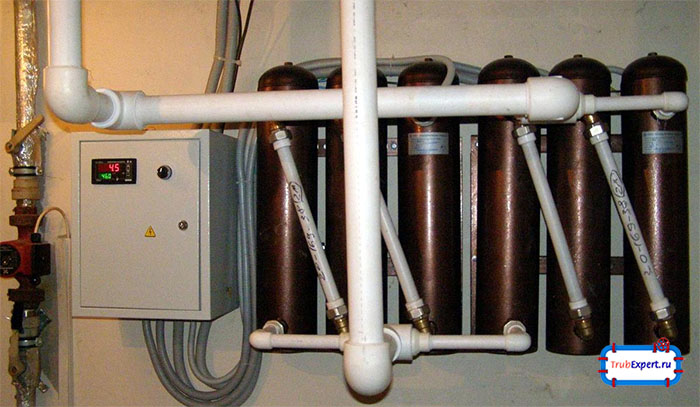

Для подключения прибора рекомендуется приобрести заводской блок управления с регулирующими и защитными функциями, а также группу безопасности, подрывной клапан, манометр. При аварийном отключении насоса остановится подача воды в систему, и котел выйдет из строя. Поэтому желательно оборудовать его датчиком давления и автоматическим выключателем.
Включать такое устройство можно в систему, выполненную из стальных, пластиковых и металлопластиковых труб, имеющей насос принудительной циркуляции теплоносителя.
Перед запуском системы рекомендуется проверить ее на герметичность. Для этого на один патрубок ставиться заглушка, через другой подается вода. После полного заполнения котла нагнетается давление 15-20 атм.
Устанавливается прибор на расстоянии минимум 300 мм от стен и 800 мм от пола или потолка.
Сделать индукционные котлы отопления своими руками не сложно, даже с приобретенными дорогими приборами слежения самодельные устройства обходятся дешевле заводских. И если, не считаясь с расходами, все сделать правильно, то затраты быстро окупятся, а в доме всегда будет комфортная температура.
