Гибка труб – процедура, которая пригодится во время ремонта и строительства, при возведении теплиц арочного типа, козырьков, навесов. Она помогает организовать отопительную систему, подачу воды и водоотвода в собственном доме. Разумеется, доверяют эту работу профессионалам, но стоимость их услуг будет высокой. Многие задумываются о том, чтобы сделать все собственноручно.
Альтернативой станет трубогиб для профильной трубы своими руками. Выполнить это несложно, если придерживаться алгоритма и использовать материалы оптимального качества. Гибочный станок, изготовленный собственноручно из подручных материалов, гарантируют сгиб трубы под необходимым углом, соблюдая градусную меру на оптимальном уровне точности. Разломы, образование трещин и прочие дефекты исключены.
Простой способ сгибания труб малого диаметра
Если осуществляется трубогиб трубопровода с радиусом до 40 мм, воспользуйтесь простым устройством. Самодельный станок для гибки профтрубы представляет собой плиту бетона. В ней монтируют отверстия, в которые вставляют стальные штыри. Колья забивают по полуокружности радиусом 1,5 метра так, чтобы захватить трубу с одного ее конца. В среднем до 50 мм расстояние между штырями.
- Закрепление одного конца штырями, чтобы исключить самопроизвольное движение.
- Человек берет другой конец трубы и начинает последовательно сгибать, опираясь на колья, которые забиты по полуокружности. Для этого придется приложить усилия, но в целом проблем на этапе не возникнет.
- С обратной стороны трубы устанавливают между штырями на другом конце полуокружности.
- Осуществляется сваривание трубопровода с перемычкой, которая носит временный характер. Это гарантирует закрепление в необходимом положении.
- По окончании модель приваривают к штырям в фундаменте строения или используют в других целях, для которых осуществлялась гибка.
Если найти бетонную плиту заданных габаритов не получается, воспользуйтесь обыкновенным грунтом. Первоначально нужно вбить несколько кольев и попробовать сгибается ли труба, чтобы проверить уровень, на который придется заглублять штыри. Стандартные по размеру и диаметру трубы согнуть таким способом будет просто. А для серьезных конструкций подойдет трубогиб для профильной трубы.
Изготовление гидравлического трубогиба
Сделать трубогиб собственноручно помогут предметы, которые найдутся дома у каждого. Алгоритм выполнения не вызовет трудностей и подразумевает под собой следующие этапы:
- Поиск необходимого инвентаря. Он представлен лебедкой, роликами. Последние должны иметь диаметр, как у профильной трубы, которую вы планируете согнуть.
- Второй этап подразумевает под собой сварку штатива. Габариты конструкции произвольные. Единственным условием выступает форма – в виде буквы Т вверх-ногами.
- На третьем этапе один ролик вместе с лебедкой крепят к сваренному штативу в нижней части. В качестве крепежа используют обыкновенную цепь. Важно выбрать ту, которая отличается достаточной крепостью, надежностью.
- Несколько выше монтируют второй ролик.
- Трубопровод зажимают роликами, а другой стороной укладывают на лебедку.
- Заключительным этапом является запуск лебедки. Он осуществляет сгибание трубы.
Совет: Чтобы обезопасить трубу от самопроизвольных сгибов, деформации и растрескивания, в полость засыпают песок крупнозернистого типа.
Данный этап работ несложен, но предпочтительно, чтобы действия осуществлялись совместно с напарником. Совместная работа подразумевает, что работник подтягивает трубопровод и запускает лебедку, а второй – аккуратно подвигает трубопровод.
Как можно усовершенствовать конструкцию?
Если вы хотите упростить ручные трубогибы, сделать их более доступными в эксплуатации, воспользуйтесь советами по модернизации. В этом поможет двигатель. Он включает в себя мотор-редуктор, который приводит в движение ролики, опираясь на цепную передачу. Результатом станет производительность и простота управления.

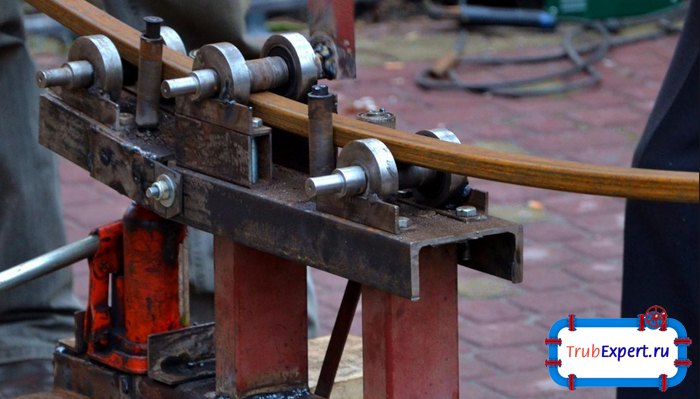

Еще одним интересным способом усовершенствовать конструкцию станет добавление к ней домкрата. Монтируют в месте расположения верхнего ролика. Результатом становится осуществление прогиба труб любого диаметра. Домкрат позаботится, чтобы исключить разрыв трубопровода. Это достигается благодаря регулировке степени давления в конкретном участке. Основной задачей домкрата является увеличение высоты, что пригодится на отдельных этапах работы.
Если вы решите добавить в трубогиб для профильной трубы изготовленный собственноручно оба элемента: домкрат и двигатель, результатом станет эффективность работы, простота управления. У вас не возникнет трудностей с тем, чтобы согнуть трубу под необходимым углом.
Разумеется, альтернативной является приобретение станка. Это подразумевает под собой трату средств. Магазинная конструкция делится на электромеханической, ручной или гидравлический трубогиб по типу управления прибором. Дополнительно предусмотрены арбалетный, дорновой, сегментный и пружинный варианты. Они отличаются конфигурацией, основными элементами. Сегментный вытягивает трубу вокруг сегменты, а арбалетный предлагает установку диаметра. Пружинный пригодится в домашних условиях, так как предполагает ручную гибку, а дорновой вариант справится с диаметрами до 20 мм и толщинами трубопровода до 5 мм.
Каждый человек самостоятельно выбирает предпочтительный вид конструкции. Изготовить трубогиб своими руками не вызовет никаких трудностей. Применение подручных средств позволит сэкономить сумму средств. Но если для вас важна скорость проведения операции, выбирайте покупной агрегат. Он надежный, прочный и долговечный. Опирайтесь на собственные требования и то, чего вы ожидаете от конструкции.
