Устанавливаем ливневую канализацию, подсоединяем трубы и пескоуловители своими руками

0 1 266

Каждый горожанин имеет представление о том, что такое плохо работающая городская ливневая канализация. Как правило, после того как человек наступил в лужу на асфальте, на его туфлях или ботинках остаётся много грязи, в результате чего портится качество носимой обуви.

Ливневая канализация
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Ливневая канализация необходима для защиты фундамента дома и подвала от подтопления и разрушения


Для жителя города потеря ботинок считается небольшим уроном, а для владельца частного дома — это более серьёзный ущерб.

Для предотвращения разрушения фундамента, а также для того чтобы атмосферные осадки не попали в подвал дома, или не уничтожили посаженые растения хозяева загородных коттеджей или дач делают отвод ливневых вод от дома.

Простую ливнёвку может установить любой хозяин частного дома, который не является строителем по образованию и не обладает опытом работы в этой сфере.

Однако, установка наружной ливнёвки считается не самым лёгким процессом. Трудоёмкость работ заключается в предварительной подготовке проекта и проведении конкретных расчётов.

В этом материале говорится о том, как происходит устройство ливневой канализации в частном доме — как самостоятельно провести водоотведение в частном доме (монтаж ливневой канализации).


Предназначение и специфика устройства ливнёвки

Наружная ливневая канализация считается системой каналов, которые собирают дождевые капли или снег, и перемещают их в поля для фильтрации, водоёмы или специальные резервуары.

Труба ливневой канализации убирает излишки воды, которые разрушают конструкции зданий и тормозят рост растений.

Ливневая канализация в частном доме является линейной сетью, которая состоит из конкретных элементов:

Схема ливневки
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема и устройство ливневки

  • дождеприёмники для ливневой канализации — железобетонные водоотводные лотки, на которые попадают атмосферные осадки. В подобной ситуации также устанавливают такие дождеприёмники, как металлический, пластиковый или водосточный бетонный лоток;
  • желоба для отвода ливневых стоков;
  • ливневая труба;
  • ливневые лотки с решётками, которые доставляют воду к пескоуловителю – фильтрационному устройству, от которого потоки воды попадают в коллектор, или на поле разгрузки;
  • смотровой колодец, который обеспечивают бесперебойную работу водосточной системы;
  • пескоуловители для ливневой канализации, которые удерживают грунтовые частички — защищают ливнёвку от загрязнения.

Все компоненты объединены в 1 систему, которая работает по 1 из 2 схем — линейной или точечной.

Если каналы ливнёвки прокладывают в грунте, для их установки используется водоотводная труба.

В канавках, которые делают на поверхности, ставят лоток для отвода воды и желоба.

Для установки естественной скорости стока воды к фильтрационным местам и полям разгрузки ливневой трубы монтажники присоединяют лотки для водоотвода и желоба — с уклоном в сторону водосборных устройств и территорий разгрузки.

Железобетонные или бетонные лотки для ливневой канализации обладают особой технологией изготовления. Дело в том, что бетонный лоток для отвода воды выдерживает любые сильные нагрузки.

Однако бетонные водоотводные лотки все же уступают иным видам подобных элементов ливнёвки.

Пластиковые водоотводные лотки являются простым элементом ливнёвки. Пластиковый водоотводный лоток чаще устанавливают в частных домах или дачах.

Лоток ливневой канализации из металла — недешевый, но красивый элемент ливнёвки. Ведь из металла делают решётки для ливневой канализации.

Монтаж канализации
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Монтаж и укладка труб на участке

Точечные ливнёвки состоят из водосборников, которые устанавливают под желобами водосточных систем — как наружных, так и внутренних. Каждое подобное устройство, на которое попадает вода, соединяют с общей магистральной водосточной системой.

На водосборники ставится специальная решётка дождеприёмника и пескоуловители, которые предотвращают проникновение внутрь ливнёвки остатков растений, мусора или почвы.

Линейные ливневые системы считаются сетью каналов, проложенных под землёй или в маленьких траншеях.

Лотки, которые собирают и перемещают воду, устанавливают открытым способом — на эти элементы ливнёвки тоже ставят пескоуловители и решётки. Ливневая решётка ставится по всей линии.

Линейная ливнёвка собирает атмосферные осадки не только с кровельных водостоков, но и с дорог, с бетонных площадок и с территорий, которые сделаны из тротуарного кирпича. В итоге подобная ливнёвка защищает от попадания атмосферных осадков большое количество объектов.

В зависимости от особенностей конструкции и площади территории, хозяева загородных домов или дач выбирают тип системы.


Предварительные расчёты и проектирование

Возведение ливнёвки без проведения расчётов – пустая трата денег.

Ведь если установленная простая ливневая система будет плохо работать, то не надо её вообще устанавливать. В то же время на установку слишком мощной ливнёвки нужно потратить немало денег.

Требующиеся для расчётов сведения

При проектировании ливнёвки применяют такие данные:

  • усреднённый объём атмосферных осадков, которое зафиксировали метеорологи в конкретном районе. Такие сведения можно найти в СНиПе 2.04.03–85;
  • метеорологические сведения о периодичности выпадения дождевых осадков и мощности снега. Такими данными пользуются и при монтаже ливнёвки для отвода талых вод;
  • данные о площади водостока — площади кровли. В подобной ситуации в расчёт берут не полную величину, а значение проекции площади в плоскости.

При возведении линейной ливневой системы площадь водостока равна сумме площадей всех водосточных объектов;

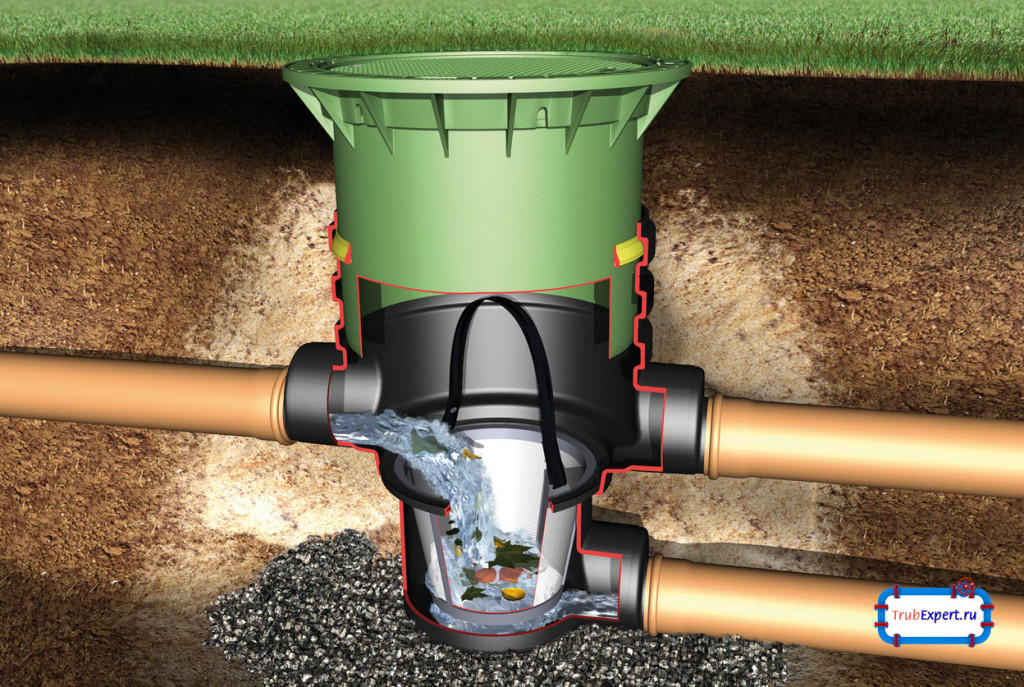

Ливневая канализация в разрезе
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Принцип действия канализации в разрезе

  • сведения о физических характеристиках грунтов, из которых состоит загородный участок.

Также при проведении расчётов обращают внимание на наличие и местонахождение уже возведённых на участке подземных коммуникационных водосточных систем.

Вычисление объёма отводимых водостоков

Объём отводимого водостока считают по такой формуле:

Значения поправочного коэффициента, которые применяют в этой формуле, используют на следующих площадках:

  • 0,4 — на площадках, которая покрыты щебнем;
  • 0,85 — на площадке из бетона;
  • 0,95 — на асфальте;
  • 1,0 — на крыше.

После определения значений объёма, по СНиПу вычисляют диаметр трубопроводной водосточной системы.

Определение глубины установки каналов

Установку лотков или трубопроводных каналов делают на той же глубине, на которой их устанавливают в том или ином регионе.

Конкретные значения глубины владельцы дач и частных домовладений узнают в строительной фирме или у соседа, который уже поставил ливнёвку на своём участке.

В центральных регионах РФ ливнёвку ставят на глубине 0,3 м, если диаметр лотка равен 50 см как максимум. Железобетонные, металлические или пластиковые водосточные лотки и трубки с большими размерами устанавливают на глубине, равной 0,7 м.

Если на территории загородного дома или дачи установлена дренажная трубопроводная система, ливнёвку устанавливают выше дренажа.

Из-за высокой стоимости проведения земляных работ многие владельцы загородных домов не делают сильных углублений в землю. Кроме того, при устройстве ливнёвки своими руками, нет необходимости закапывать её под землю слишком глубоко.

Согласно ГОСТам, коллекторы и смотровые колодцы ставят на уровне сезонного промерзания, а не ниже. Также эти элементы ливнёвки можно установить выше подобного уровня — при этом коллекторы и смотровые колодцы утепляют геотекстилем и щебёнкой, который защищает ливнёвку от замерзания.

За счёт небольшого углубления существенно снижается сложность монтажа.

В подобной ситуации к водосборным и очистным устройствам водосточной системы под конкретным углом устанавливают ливневые каналы.

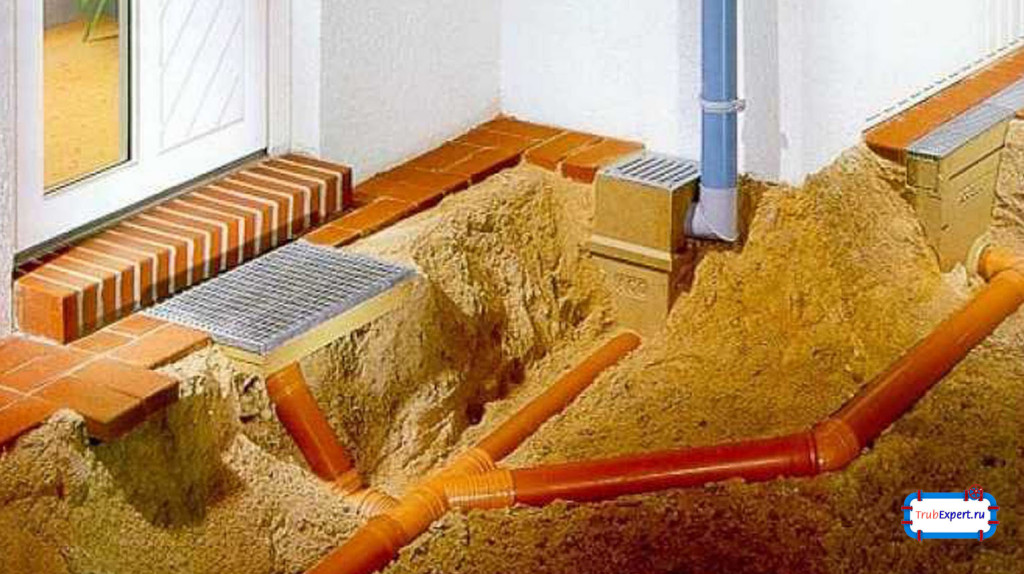

Система труб ливнёвки
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Устройство и расположение труб для сточных вод

Соответственно, уровень монтажа места ввода в коллекторный колодец находится ниже уровня установки водосборника или трубки, который отходит от дождеприёмника. При вычислении глубины их монтажа, заранее составляют план монтажа и с учетом уклонов водосточных каналов производят все необходимые расчёты.

Стандарты и нормы уклонов

Согласно ГОСТу, трубки, диаметр которых равен 150 мм, устанавливают под углом, равным 0,008 (величину наклона измеряют в мм/м). Трубки, которые имеют диаметр, равный 200 мм, кладут под углом, равным 0,007.

В зависимости от особенностей территории укладки ливнёвки монтажники немного изменяют значения трубных уклонов.

Уклон, равный 0,02, делают на стыке водосточных каналов и водосборника, потому что в подобном месте увеличивается скорость водостока.

До пескоуловителя вода течёт медленнее, чем на других участках ливнёвки. В подобной ситуации взвешенные частички оседают. В связи с этим угол наклона в этом месте делают самым маленьким.

Водосборники в ливнёвках, имеющих трап с пескоуловителем (сливную воронку), ставят в тех местах, где трубные уклоны пересекаются между собой.

Процесс и специфика установки ливнёвки

Правила возведения ливнёвки похожи на те, которые применяют при установке обычных водостоков. Однако если в доме нет водосточной трубопроводной системы, её надо установить.

Сооружение кровельной составляющей

При установке водостока владельцы домов выполняют такие действия:

  • в перекрытиях дома делают отверстия для водосборников. После монтажа и установки на битуме дождеприёмников места их примыкания к ливнёвке тщательно герметизируют;
  • затем, устанавливают водосточные трубки и стояки;
  • элементы водосточной трубопроводной системы хомутами прикрепляют к коттеджу или дачному сооружению;
  • по завершении работ, устанавливают лотки — при монтаже водостока линейного типа или трубки отвода воды, если водосточную трубопроводную систему монтируют по точечной схеме.

Вода с кровли
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Сток воды с кровли

Установка подземной части

После составления плана ливнёвки — с учётом уклонов и конкретной глубины установки каналов, установленной в той или иной области РФ, — делают траншею.

Если нужно сделать утепление трубопровода — геотекстилем и щебнем, или требуется соорудить песчаную подушку, в плане по монтажу подземной части канализации также учитывают мощность элементов ливнёвки.

Далее, выполняют такие действия:

  1. перед началом монтажных работ делается трамбовка дна траншеи. При этом из траншеи убирают крупные камни, ямки от которых впоследствии засыпают грунтом;
  2. на дно кладут песчаную подушку, толщина которой равна 20 см;
  3. в итоге получается котлован, в котором устанавливают коллектор. В качестве коллектора применяют купленную заранее ёмкость из пластика. Однако, колодец-коллектор можно сделать своими руками — достаточно залить бетонный раствор в заранее подготовленную опалубку;
  4. далее, в канавки кладут трубки, которые с помощью фитинговых трубопроводных элементов соединяют в 1 систему;
  5. затем, на прямые 10-метровые ветви ливнёвки ставят смотровые колодцы;
  6. в точках соединения коллекторов-водосборников и трубопровода ставят пескоуловители;
  7. в итоге все элементы ливнёвки соединяют в 1 цепь. При этом места соединения таких элементов тщательно герметизируют.

Перед засыпкой траншеи проводят проверку её работоспособности — заливают в неё воду.

Если при тестировании траншеи слабых мест не обнаружено, то после проведённого теста закапывают установленную в траншею трубопроводную систему, засыпая её грунтом. Также в подобной ситуации на ливнёвку ставят желоба и водоотводные лотки с решётками.

Не на всех участках скатной кровли есть водосточные системы. На тех участках водосточной системы, где их нет, ставят желоба с решётками.

По завершении монтажа, хозяин коттеджа или дачного участка подключает ливневую водосточную систему к общей канализационной.

Итак, при самостоятельной установке ливнёвки в частном домовладении или на даче нужно использовать все рекомендации и правила монтажа водосточной системы, которые были приведены в этой статье.

Используя эту информацию, можно с лёгкостью устранить неполадки, которые возникли при монтаже ливнёвки.

При благоустройстве ливнёвки в доме и на прилегающей территории продлевается срок эксплуатации дома, на дорогах к коттеджу или даче не образуется луж и слякоти, а также прекращается гниение растений.

ПОСМОТРЕТЬ ВИДЕО

Каждый хозяин загородного дома может самостоятельно установить ливневую канализацию — без обращения за помощью к профессиональным строителям. В подобной ситуации надо всего вникнуть в суть дела — и все получится.
