Прокладка канализационных труб в земле: бестраншейный и другие способы

0 44

Любой дом нуждается в водоснабжении и водоотведении. Важно правильно проложить трубы. Особенно это важно, если выполняется прокладка канализации. Наиболее экономичным вариантом станет прокладка самотечных трубопроводов, поскольку установка насоса требует больших финансовых затрат. Прокладка канализационных труб в земле — ответственное занятие, поэтому перед тем, как приступить к нему, необходимо досконально разобраться в этом вопросе.

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Какие канализационные трубы бывают

Труба для водопровода в земле классифицируется по трем признакам:

  • тип сечения;
  • диаметр;
  • материал изготовления.

Диаметр подбирается в зависимости от планируемого расхода воды в доме. По материалу изделия бывают:

  1. канализационная пластиковая труба;
  2. керамическая;
  3. бетонная;
  4. асбестоцементная;
  5. стеклопластиковая;
  6. чугунная.

Подробнее о каждом из них по отдельности.

Керамика

Этот материал обладает следующими преимуществами использования:

  1. возможность прокладки при высоком уровне грунтовых вод;
  2. устойчивость к агрессивным средам;
  3. стойкость к коррозии;
  4. устойчивость к статической нагрузке.

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Труба из керамики с успехом применяется при прокладке канализации для производства. Это обусловлено ее устойчивостью к агрессивным веществам, которые могут содержаться в промышленных стоках.

К недостаткам относят:

  1. скорость выполнения работ;
  2. вес;
  3. хрупкость;
  4. неустойчивость к низким температурам;
  5. трудность обработки.

Все это затрудняет распространение изделий для частного домостроения.

Бетон и асбестоцемент

Материалы схожи по свойствам. В прошлом асбестоцемент был популярным материалом, но после появления современных материалов отошли от дел. Для прокладки канализации частного дома применялась асбестоцементная труба 150 мм в диаметре. Недостатки материалов:

  1. большой вес для бетона;
  2. хрупкость;
  3. проблемы с засорами из-за шероховатой внутренней поверхности.

Чугун

Еще один вариант, редко применяемый для частного строительства. Распространения не получил по следующим причинам:

  1. масса;
  2. сложность монтажа;
  3. шероховатость внутренней поверхности.

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Пластик и металлопластик

Лидер рынка. Пластиковая труба для канализации заслуженно получила огромную популярность. К достоинствам относят:

  1. массу;
  2. прочностные характеристики;
  3. устойчивость к воздействию негативных сред, кислот и щелочей;
  4. простота монтажа;
  5. гладкость поверхности, благодаря которой снижается риск возникновения засора;
  6. устойчивость к низким температурам.

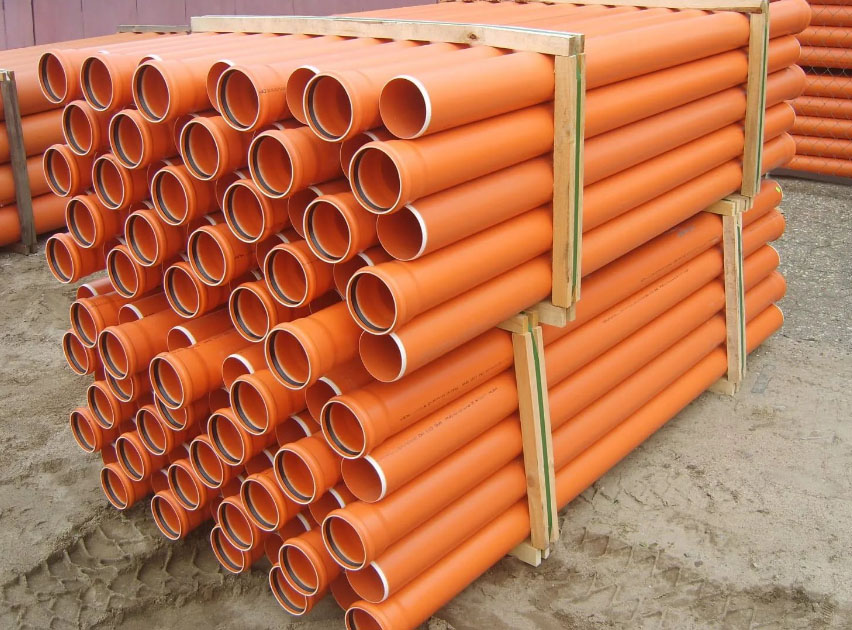

Пластиковый трубы для канализации имеют оранжевый цвет. Это предусмотрено, чтобы не было путаницы между трубопроводами канализации и водоснабжения. Диаметр подбирается по расходу воды в системе водоснабжения.

  1. канализационная рыжая труба 110 мм для отдельных приборов, для подключения стоков из ванной комнаты к магистрали или канализации приусадебного участка;
  2. канализационная рыжая труба 200 мм применяется для небольших домов, рассчитанных на разумное потребление воды;
  3. пластиковая труба 300 мм подойдет для устройства наружного водоотвода.

Канализационные трубы ПВХ 200 мм применяют для прокладки наружных водопроводов при малом расходе воды в доме и для внутренних отводов для приборов с высоким уровнем потребления.

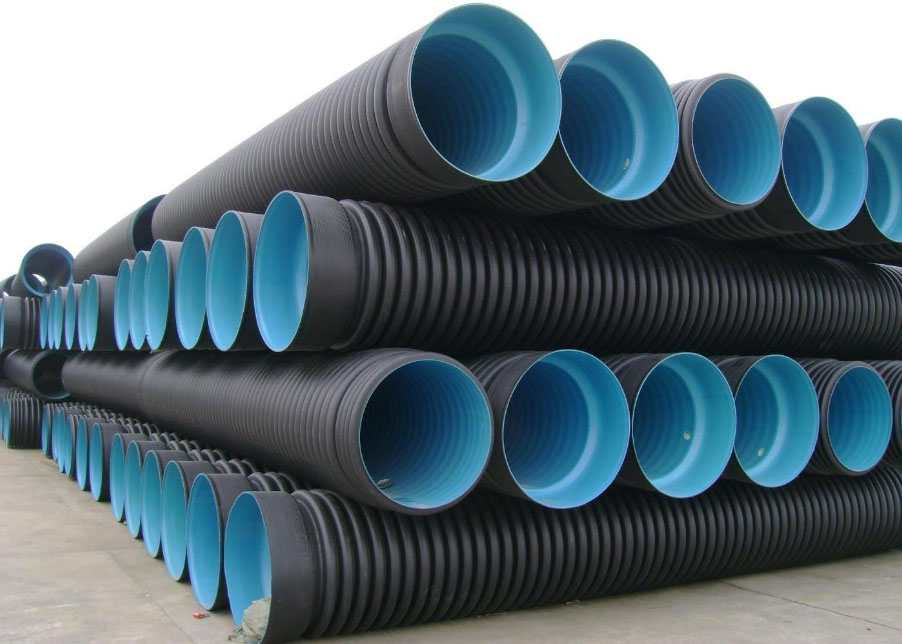

Помимо гладких изделий из пластика возможна гофрированная труба. Элемент отличается от пластикового тем, что имеет по длине всей поверхности равномерно расположенные выемки. Благодаря конструкции труба более гибкая и прочная. Гофрированная оранжевая труба имеет еще одно преимущество: отсутствие соединительных элементов. Чем меньше мест соединения, тем меньше вероятность протечек.

По виду материала изделия разделят на:

  • ПВХ (поливинилхлоридные);
  • ПНД (из полиэтилена низкого давления).

Винилопластовая труба диаметром 25 мм или аналогичное изделие из полиэтилена применяются для отвода использованной воды от приборов с низкой вероятностью засорения (стиральные машины, посудомоечные машины).

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Оранжевая гофра изготавливается из прочного полиэтилена марок ПВХ, ПЭ63 или ПЭ80. Прочность позволяет использовать изделия на глубине до 20 метров. Трубы марки ПП — двухслойные. Они подходят для использования в почвах, загрязненных химическими реагентами. Температурный диапазон использования — от -20 до +95ᵒС.

При использовании гладких пластиковых труб без армирования помнят, что при воздействии жидкости высокой температуры происходит разрыв. Без армирования такие изделия применяют при расчетной температуре стоков до 40 градусов Цельсия для ПВХ и до 80 градусов Цельсия для полипропилена. В противном случае рассматривают другой вариант.

Следующий тип канализационных изделий в этой группе — стеклопластик. К основным преимуществам материала относят:

  1. срок эксплуатации;
  2. простота монтажа;
  3. легкость;
  4. устойчивость к коррозии, износу, механическим повреждениям и агрессивным средам;
  5. монтаж выполняется в любое время года;
  6. экологичность;
  7. цена;
  8. устойчивость к температурным колебаниям.

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Минусы изделий из стеклопластика не проявляются при прокладке канализации.

Цена на канализационные пластиковые трубы зависит от материала и диаметра. В среднем значение находится в пределах 300-600 рублей за метр погонный.

Укладка труб. Порядок работ

Монтаж осуществляется двумя способами:

  1. в траншею;
  2. бестраншейная укладка труб.

Бестраншейная прокладка коммуникаций производится по трем технологиям:

  1. метод горизонтального бурения;
  2. метод продавливания;
  3. пробитие пневмопробойником;
  4. прокладка трубы вместо старой (диаметр новой трубы назначается больше, чем у существующей);
  5. прокладка трубы внутри старой (применяются трубопроводы меньшего диаметра).

Способ актуален, когда есть потребность проложить канализацию, на участках с невозможностью вскрытия грунта. К таким участкам относят магистрали, газоны, площадки различного назначения.

Выполнение работ классическим способом начинается с разработки грунта. Перед этим определяется:

  1. ширина траншеи при прокладке водопровода;
  2. глубина прокладки водопроводных труб.

Ширина траншеи при прокладке канализации зависит от диаметра изделий. Траншею выкапывают шире на 20 мм, чем трубопровод. Это правило действует для изделий диаметром 200 мм и менее. Если используются другие диаметры, величину увеличивают. Глубина по длине определяется исходя из трех факторов:

  1. толщина промерзания грунта;
  2. ввод в магистраль городской или местной канализации;
  3. уклон.

Самым важным фактором становится отметка ввода. Если канализационные стоки сливаются на открытую площадку, после прохождения автономной очистительной системы, обращают внимание на промерзание почвы. Эту величину определяют по СП «Строительная климатология» в зависимости от климатического района. На этом вопрос об утеплении пока отложен. Более подробно рассказано далее.

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

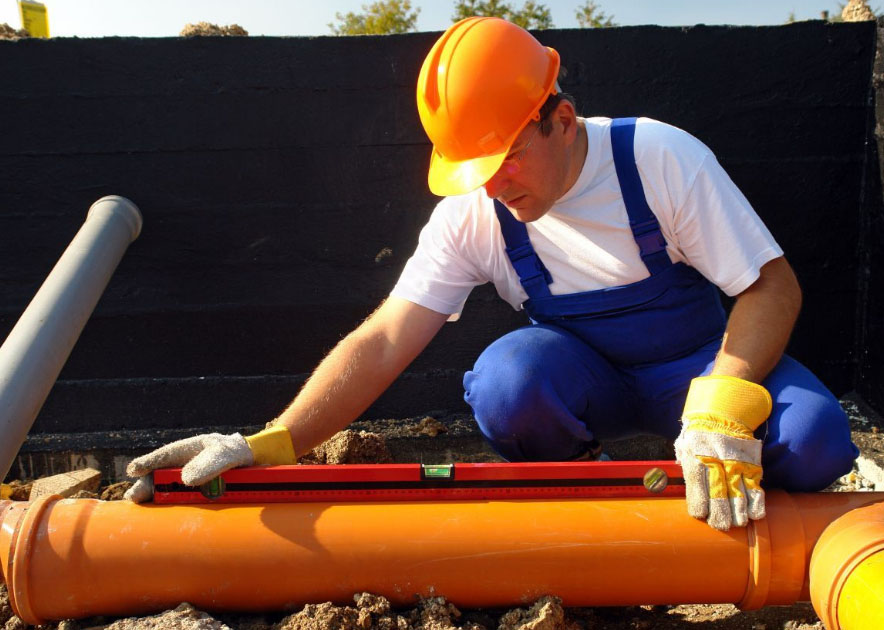

При прокладке обеспечивают уклон по 2 см на каждый метр. Это позволит канализации работать без дополнительных устройств (насосов). Уклон средний, более точное значение зависит от диаметра трубопровода.

Совет! При протяженности канализационных сетей более 25 м предусматривают колодцы для осмотра. Если в трубопровод имеет повороты при длине более 12, на каждом из них предусматривают колодец.

Работы выполняют в следующем порядке:

  1. Выкапывают траншею. При этом контролируют высоту откосов. По правилам техники безопасности максимальная высота вертикальных стенок траншеи зависит от характеристик грунта. При высоте откосов больше, чем нормируемое значение, выполняют раскрепление, чем предотвращают обрушение.
  2. Укладка песчаной подготовки. В качестве материала для данного этапа применяют песок средней или крупной фракции. Подушка играет роль разравнивающего материала, дренажа, обеспечивает равномерную передачу нагрузки от трубопровода на грунт и предотвращает возникновение сил морозного пучения. Толщина принимается в зависимости от характеристик грунта и составляет 30-50 см. Песок послойно уплотняют методом вибрирования, проливки или укладки грузов.

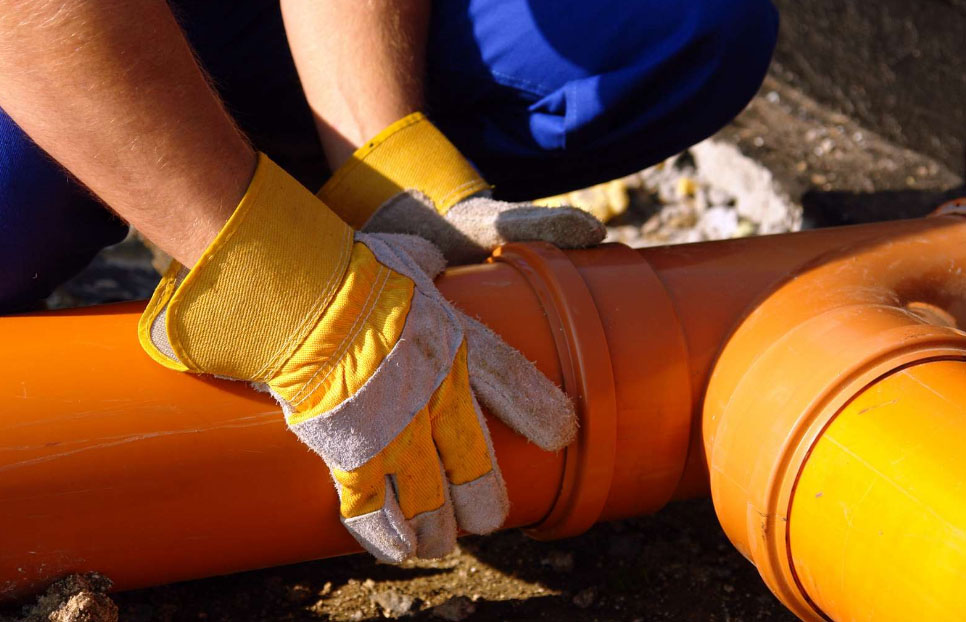

  3. При следующем этапе нужно уложить канализационные трубы. Подключение к местной сети или септику.
  4. Проверка работы и герметичности.
  5. Обратная засыпка. Выполняют в два приема. Первый — засыпка пазух между боковыми стенками трубы и стенками траншеи, при этом песок послойно уплотняют. Второй — засыпка канализации сверху.

Совет! Уплотнять грунт при втором этапе засыпки не нужно. При выполнении работы можно повредить стенки трубопровода.

Утепление

Потребность в утеплении возникает при прокладке труб на глубине меньшей, чем промерзание грунта. Трубы замерзают, если располагаются в холодной почве, а движение воды в системе не происходит (ночной период).

Прокладка канализационных труб в земле: бестраншейный и другие способы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Для выполнения работ применяют следующие способы:

  1. оборачивание минеральной ватой (производители выпускают теплоизоляционные изделия специально для труб);
  2. утеплитель для труб из пенопласта или экструдированного пенополистирола (пеноплекса);
  3. теплоизоляция вспененным полиэтиленом, пеноизолом или пенофолом;
  4. засыпка керамзитом (низкая степень теплоизоляции, но демократичная цена);
  5. кабельная канализация, обогреваемая с помощью электричества.

Выбор среди этих вариантов зависит от предпочтений и финансовых возможностей владельца.
