Делаем правильный дренаж на участке своими руками: 4 секрета процесса

0 357

Дренажная система – подходящий вариант там, где требуется осушить участок и отвести от него лишнюю воду.

Дренаж на участке
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Устройство и монтаж дренажных систем на загородном участке

  1. На участке происходит вымывание почвы. В результате появляются пустоты, расположенные под плиткой на дорожках; канавки на огороде.
  2. Возникает пучение почвы. При расширении почва выталкивает заглубленный грунт, что деформирует тропинки. На стенах могут появиться трещины, на дверях и окнах – перекосы.
  3. Почва заболачивается. Вода, оставаясь на поверхности, образует грязь и лужи. Растения увядают, да и внешний вид ландшафта портится.
  4. Подтапливаются погреба, подвалы. В них присутствует постоянная влажность, появляется плесень, материалы (особенно дерево) деформируются.

Создание проекта

От качества проектирования зависит, насколько эффективным будут дренажные коммуникации. Проектирование дренажных систем учитывает следующие моменты:

  • Степень восприимчивости грунтообразующих пород к вымыванию почвы;
  • Значение проницаемости некоторых видов грунта;
  • Присутствие тектонических деформаций;
  • Структура грунтовых вод;
  • Расположение и мощность источников, питающих грунтовые потоки.

Проект дренажной системы учитывает следующие правила:

  • Величина уклона от верхней части трубы до устройств водосбора составляет 0,5-0,7%;
  • В системе присутствуют средства контроля работы дренажа и устройства для промывки;
  • Нижняя часть трубы устанавливается на 20 см ниже точки расположения фундамента (если дренаж расположен рядом с домом).

Желательно, чтобы система водоотвода на участке имела смотровые колодцы. Они устанавливаются в местах поворота трубопровода. При проектировании выполняется и расчет дренажной системы.

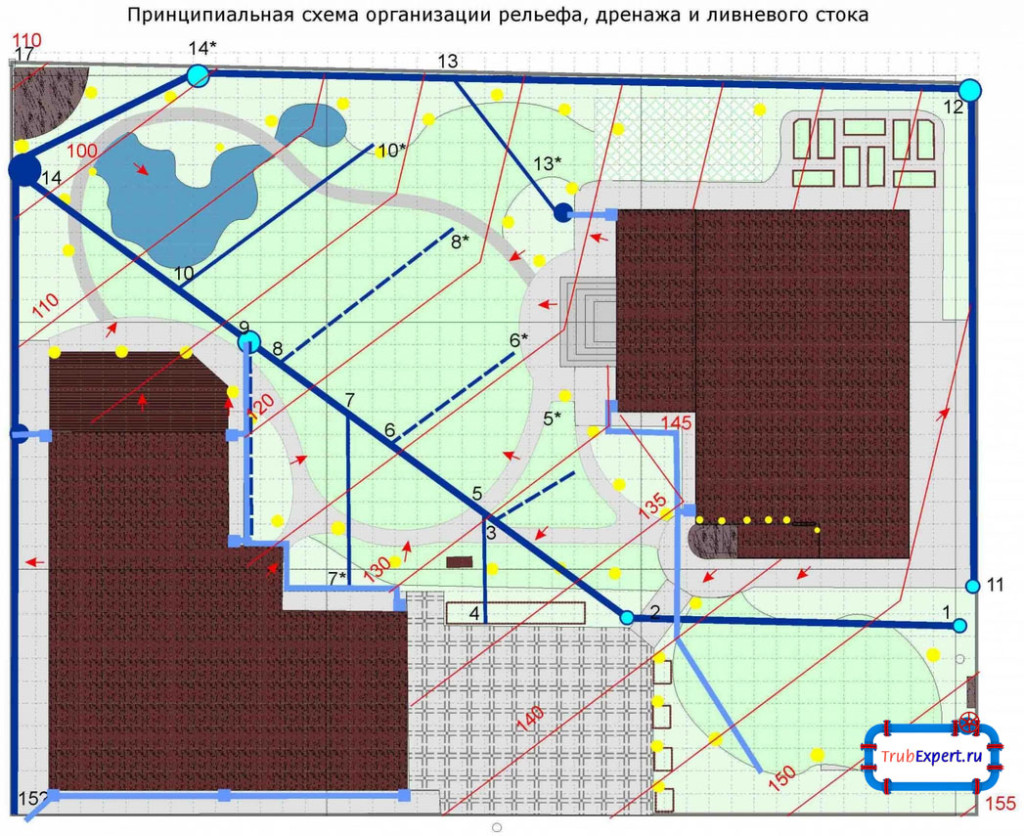

Проект дренажа
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схематичный проект на загородном участке

Умелые дачники выполняют осушение участка своими руками. Здесь нужно знать, что различают два типа дренажа: поверхностный и глубинный. Выбор зависит от целей, для которых создается сооружение. Можно использовать водоотведение только возле дома, чтобы под фундаментом не происходило вымывание почвы. Другой вариант – создание каналов на участке, для улучшения ландшафта. Метод используется, когда у растений слишком много воды и происходит заболачивание (если рядом расположен водоем или несколько раз в неделю идут дожди).

На участке с избыточным количеством влаги монтаж дренажа всегда является актуальным.


Создание поверхностного дренажа на участке с глинистой почвой

Поверхностный дренаж участка считается хорошим средством для защиты от заболачивания почвы. Для строительства подобного сооружения не требуются траншеи. Осушение участка выполняется с использованием лоткового или засыпного метода.

Поверхностный водоотвод своими руками создается следующим образом:

  • Выполняется геообработка ландшафта, создается схема расположения канав;
  • Выкапываются траншеи глубиной 70 см, шириной 50 см. Основные канавки делаются с уклоном в сторону колодца, боковые – с наклоном к основным;
  • Стенки наклоняются в зависимости от типа грунта, стандартный уклон – 30 градусов.

Если используется засыпной метод, углубления заполняются щебнем на 2/3 глубины. А на 1/3 засыпается щебень меньшей фракции. Сверху траншея застилается дерном.

Если используется лотковый метод, для создания дренажа применяются специальные лотки. Назначение изделий – отвод дождевых потоков, дренажных вод. Выпускаются бетонные дренажные лотки, полимерные, ПВХ-изделия, полимербетонные лотки.

Лотковый дренаж создается следующим образом:

  • Траншея на 10 см засыпается и утрамбовывается песчаной смесью;
  • Сверху устанавливаются лотки и средства сдерживания песка и пыли, выполненные из ПВХ-материала;
  • На лотки укладываются решетки (чтобы внутрь не падал мусор, и траншеи выглядели эстетичнее) или используется специальный дренажный лоток с решеткой.

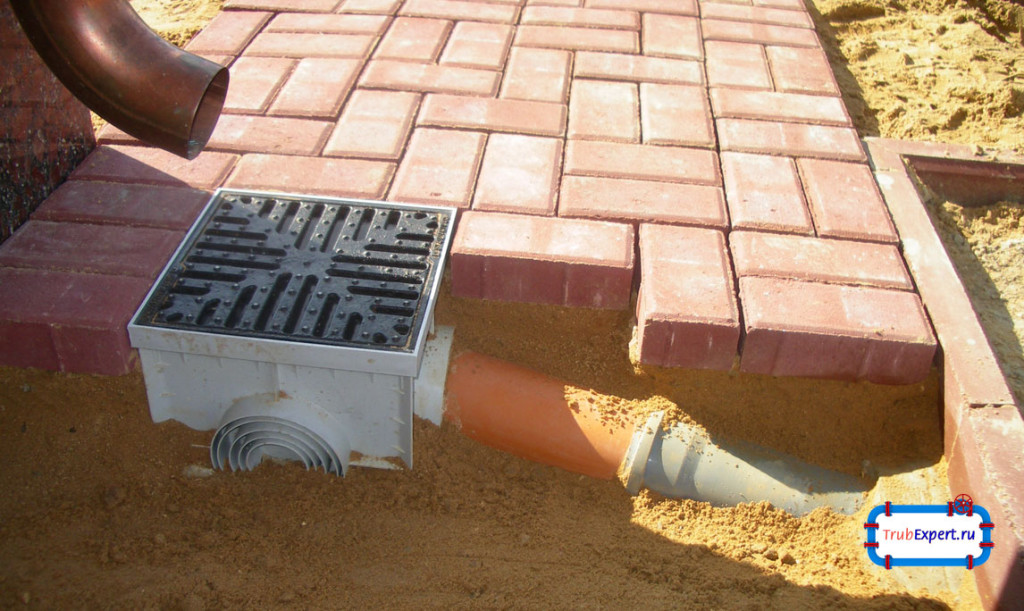

Поверхностный дренаж
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Устройство сливного колодца

Совет: на участках с большим количеством луж используются системы точечного водоотвода, когда применяются воронки, соединенные с трубопроводом.

Создание глубинного дренажа: все способы справиться с высоким уровнем грунтовых вод на дачном земельном участке

Назначение глубинного дренажа – сокращение количества влаги в грунте. Монтаж дренажной системы глубинного типа подходит для ситуаций, когда участок расположен в заболоченной местности, низине, рядом с водоемом и когда под домом планируется создание цоколя, гаража и т. д.

Традиционные канавы уже не подойдут, требуются специальные средства – трубы-дрены, рулонная гидроизоляция.

Принцип действия самого простейшего дренажа: устройство осушения с применением труб

Влага собирается в дрены, оттуда – в центральную трубу, а затем через колодец водосбора попадает в водоприемник и происходит отвод воды с участка. Дополнительным оборудованием считаются также смотровые колодцы.

При создании дренажа требуется организовать качественный отвод влаги. Роль водоприемника выполняют кюветы вдоль дороги, овраги, реки, канализационные конструкции.

Измерение глубины для установки дренажа вокруг садового участка

Дренажная система участка монтируется ниже уровня, на котором протекают грунтовые потоки. Выполнить измерение самостоятельно, без использования геодезических средств, нельзя. Желательно обратиться к профессиональным гидрогеологам, которые измерят глубину и создадут подробный план грунта, с указанием глубины протекания подземных вод.

Если водоотведение на земельном участке требуется не из-за защиты основания дома от вымывания, а для создания условий для растительности, применяется упрощенный метод измерения глубины. На минеральном грунте каналы монтируются на глубине 0,6 – 1,5 м. Для садовых растений и газонов – до 0,8 м, для лесных, высоких растений – до 0,9 м, для деревьев – до 1,2 – 1,5 м. Для торфяного основания глубина канав составляет 1 – 1,6 м, потому что торф имеет свойство оседать.

Разновидности труб

Дренажные трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Траншея для укладки дренажной трубы

Для создания дренажной конструкции используются перфорированные трубы, с расположенными на них отверстиями размером 2-5 мм. Лет 40 назад трубопровод для дренажа строился из керамики или асбестоцемента. Но изделия сразу выходили из строя – трубы приходилось постоянно промывать, чтобы внутри не оставалась грязь.

Полимерная труба – конструкция, изготовленная с учетом всех технических нюансов. Диаметр трубы составляет 50 – 200 мм, а некоторые разновидности оборудуются фильтрующим механизмом, который защищает дренажные проемы от засорения.

Создание правильного дренажа участка своими руками по проекту

Установка дренажной системы глубинного типа выполняется следующим образом:

  1. Выкапываются каналы шириной 0,4 м (как определить глубину – написано выше);
  2. Каналы поочередно засыпаются песком и щебнем;
  3. На этой основе устанавливается дренажный трубопровод;
  4. Сооружение засыпается щебнем и песком, при этом остается еще половина глубины канала;
  5. Траншея засыпается суглинком плотной структуры;
  6. Последний слой – плодородная почва.

Перед последним слоем иногда укладывают геотекстиль, чтобы слои не смешивались.

Смотровые колодцы с открытым дренажем

Для контролем за дренажом и для чистки трубопровода в конструкции создаются смотровые колодцы (круглые или прямоугольные). Выполняются они из железобетонных колец. Если дренажная система на участке расположена не ниже 3 м, используются ПВХ-трубы (с гладкой или гофрированной поверхностью) диаметром 0,3 – 0,5 м. Колодцам не требуется герметичность и гидроизоляция, так как их функция – контроль за водными потоками и подача воды под давлением для прочистки трубопровода.

Промежутки между колодцами не превышают 50 м. В качественном сооружении колодцы расположены и на поворотах каналов.

После установки дренажа, при правильно выполненном строительстве, она не видна на поверхности и не препятствует другим объектам. Осушая участок, она катализирует рост растительности, препятствует заболачиванию и вымыванию почвы под фундаментом.

ПОСМОТРЕТЬ ВИДЕО

Распространенные ошибки при создании дренажа:

  • Применение труб, которые не подходят для данного грунта. В итоге трубопровод засоряется. Пример неправильного сочетания: дренажная труба без фильтра для глинистой почвы;
  • Установка трубопровода непосредственно в грунт, без обустройства обсыпок для фильтрации;
  • Создание некорректных уклонов и нерегулярный забор воды из колодезной шахты;

Грамотные дренажные системы для отвода грунтовых вод – это гарантия продолжительной службы строительных материалов, фундамента строений на даче и густой растительности. Дренаж участка должен производиться по всем правилам СНИП, чтобы конструкция была максимально эффективной!
