Заглушки для стальных труб: назначение, разновидности, 3 условия применения

2 971

Заглушки на стальные трубы предназначены для временной или постоянной герметизации трубопроводов. Они используются в промышленных и частных магистралях под давлением, при транспортировке и эксплуатации труб для защиты от коррозии и загрязнения и в декоративных целях.

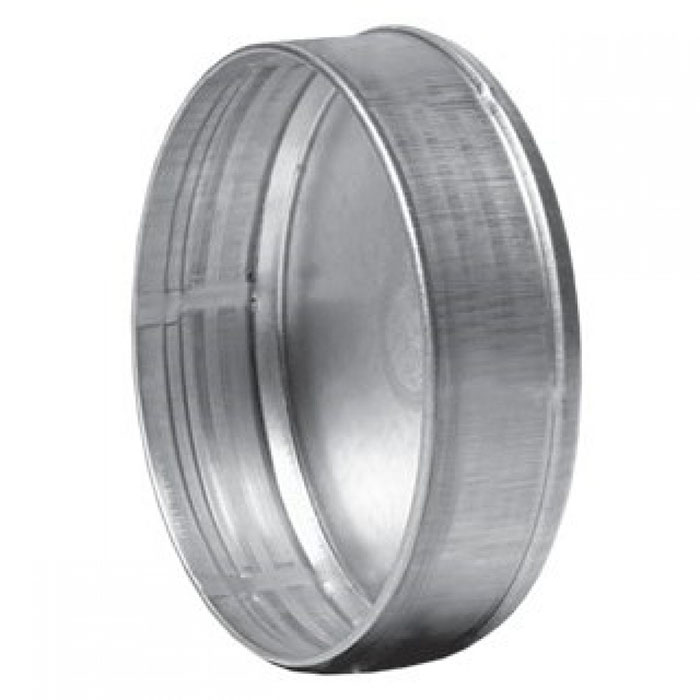

Металлическая заглушка для стальных труб
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Металлическая заглушка для стальных труб

Материал и конструктивные свойства этих изделий зависят от функционального назначения, различают резиновые, пластиковые и металлические заглушки для труб. Большинство из них подходят для многократного применения, исключение представляют стальные изделия,  соединяемые с трубой с помощью сварки.


Декоративность и защита от коррозии

Потребность в  антикоррозийной защите труб очевидна, особенно в ней нуждаются конструкции с открытыми срезами. Попадание воды внутрь вертикального стального столба приводит к его быстрому разрушению, поэтому  торцы должны быть закрытыми. Это же относится к проблемам попадания внутрь мусора при эксплуатации и доставке трубных изделий. Защитную и декоративную функцию имеют стальные, полимерные и резиновые заглушки. Альтернативным материалом служит дерево, из него делают декоративные заглушки для труб отопления. Закрытая труба выглядит лучше обрезанной, а при установке кованных или рифленых изделий декоративный эффект усиливается.


Стальные изделия под приварку

Простейшая заглушка на трубу из стали представляет собой наваренный кусок металла, подогнанный под размеры профиля, зашлифованный и перегрунтованный от коррозии. Эффектно и оригинально выглядят кованные декоративные заглушки, их покупают и устанавливают согласно заранее продуманной схеме. В данном случае важна симметричность, сочетаемость стиля и размеров. При правильной обработке декоративная стальная заглушка прослужит не менее 10 лет, и что немаловажно — продлит срок эксплуатации основной конструкции.

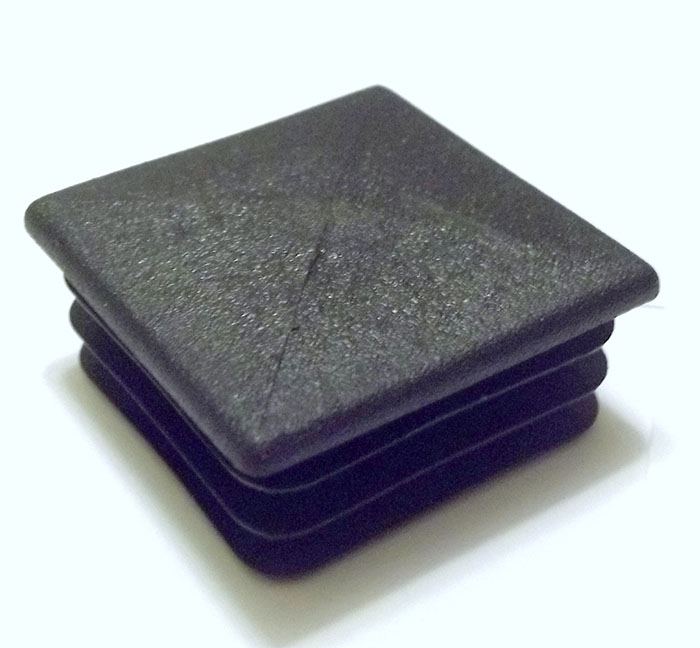

Заглушка
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Чтобы трубки не царапали пол, на ножки обязательно устанавливают заглушки из пластика


Полимерные (пластиковые) заглушки на стальные трубы

Эта разновидность представлена широким ассортиментов продукции. Основное функциональное назначение не связано с декором:

  • Защита труб от коррозии и механических повреждений фаски.
  • Безопасная транспортировка.
  • Закрытие стальных элементов в мебели для защиты полового покрытия.
  • Защита от попадания внутрь обычного мусора.

Практически все транспортировочные заглушки для труб выполняются из высокопрочного пластика. Конструкция защищает трубы от попадания внутрь влаги, мусора и пыли, она особенно актуальна для изделий с внутренней или внешней резьбой (легко повреждаемой при перемещениях и ударах). Выдерживаемый температурный диапазон незначительный: от -30 до 70 °C, но для транспортировки этого достаточно.

Типоразмеры, глубина и форма заглушек не ограничены, в продаже представлены овальные, квадратные, прямоугольные и стандартные круглые пластиковые заглушки для труб. Подобрать подходящую защиту для любого типа профильного проката легко, конструкция исключает выпадение при транспортировке, разгрузке и эксплуатации. Доступные изделия изготавливаются из полиэтилена, они достаточно пластичны и оптимальны в плане «цена-надежность». Помимо перевозки труб полиэтиленовая заглушка подходит для герметичного закупоривания участков трубопроводов при их монтаже. В среднем они выдерживают давления газа до 10 атмосфер, воды — до 16.

Резиновые пробки на профильные трубы

Резиновая заглушка для труб выполняет исключительно защитную, а не декоративную функцию. Это дешевая разновидность, но она не достаточно надежна для транспортировки. Но для защиты металлопроката от грязи и влаги (а, как следствие, и от коррозии) они вполне подходят.

Применение в промышленных масштабах: водо- , газо- и нефтепроводы по ГОСТу

Необходимость в надежном перекрытии возникает:

  1. При глушении отвода трубопровода от основной разводки или трассы (при плановых ремонтах).
  2. При проведении ремонтных работ внутри зданий.
  3. В аварийных ситуациях.
  4. При проведении испытаний труб на герметичность.

Отличительными чертами промышленных заглушек служат многофункциональность, прочность материала, широкий температурный диапазон, выдерживаемое давление от 10 Мпа и выше.

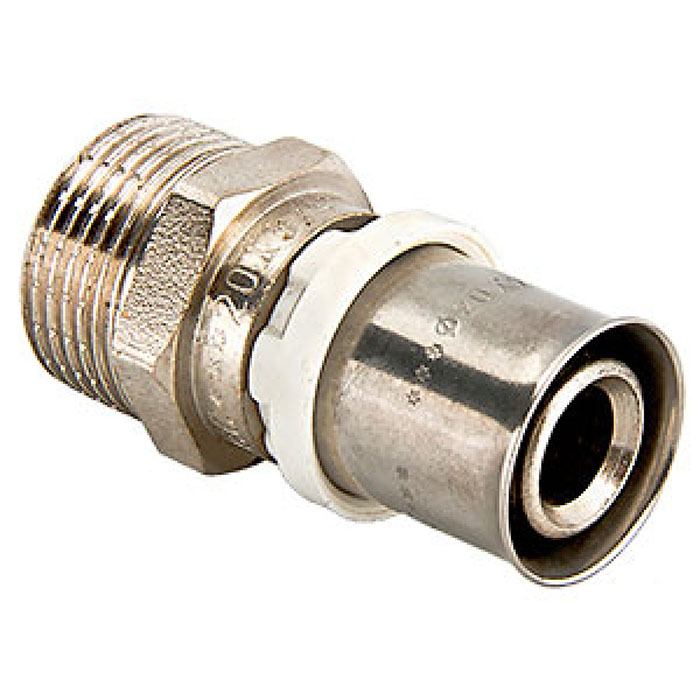

Фитинги Валтек
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Фитинги Валтек очень просты в использовании

Резьбовые фитинги

Эта разновидность имеет внешнюю или внутреннюю трубную резьбу, материалом для изготовления служат сталь, латунь, чугун, полиэтилен и другие виды пластика. Обычно таким способом заглушаются трубные коммуникации с внутренним диаметром в пределах 50 мм: системы газоснабжения, отопления и водопровода, общедомовые стояки и отводы. Металлические резьбовые заглушки для труб используются в качестве комплектующих в трубопроводах с резьбовыми соединениями.

Недостатком этой разновидности является необходимость в приложении значительных усилий для достижения герметичности. Резьбовая заглушка для стальных труб устанавливается быстрее, чем привариваемые изделия, но для исключения пробоя резьбу следует сильно затягивать и периодически проверять. Максимальное значение допустимого давления у них ограничено, даже чугунная или стальная резьбовая заглушка выдерживает не более 63 МПа.

Совет: для усиления герметичности хорошо подходит фум-лента, при необходимости она же способствует быстрому снятию перекрытия.

Фланцевые заглушки

По виду они напоминают обычный фланец, но без центрального отверстия. Они крепятся посредством болтового соединения, для герметичности между фланцевой заготовкой и трубой размещается круглая прокладка из термостойкой или обычной резины. Эта разновидность используется в нефте- и газопроводах, системах горячего водоснабжения в качестве конечного элемента на участке магистрали или при необходимости ее перекрытия. Заглушки на стальные трубы могут быть выполнены из любого материала.

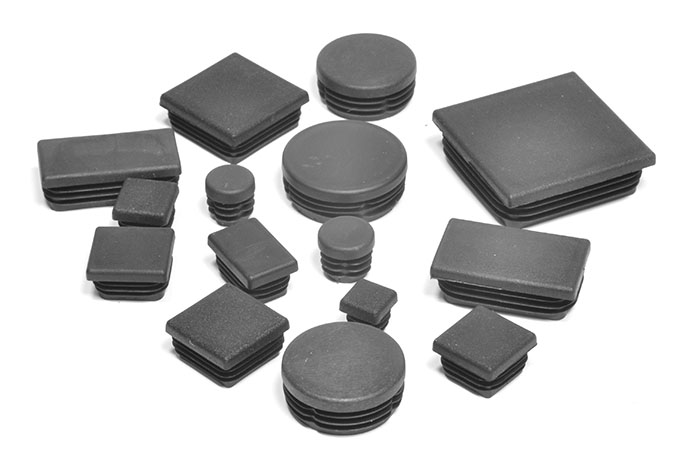

Пластиковые заглушки
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Пластиковые заглушки

Рекомендуются в трубопроводах с диаметром свыше 50 мм. Ввиду выдерживаемого высокого давления для изготовления фланцевых заглушек используются надежные материалы — сталь или чугун. Последние самые долговечные: чугунная фланцевая заглушка имеет срок службы до 50 лет даже при условии воздействия блуждающих токов и почвенных коррозий. При аналогичных условиях стальные глухие фланцы прослужат не менее 12-15 лет. Температурный диапазон у фланцевых заглушек высокий: от -70 до 650 °C.

Резиновые перекрытия

В аварийных ситуациях применяются пневматические заглушки из высококачественной резины с текстильным покрытием. Это временные перекрытия, устанавливаемые на проблемных участках трассы сразу после остановки, отвода содержимого и сброса. Для этого на трубе резаком или фрезой вырезается отверстие чуть меньше внутреннего диаметра, внутрь засовывается заглушка и накачивается с помощью переносного компресса или автомобильного насоса. По окончании ремонта она без проблем вынимается и остается лишь заделать вырезанное отверстие.

ПОСМОТРЕТЬ ВИДЕО

Пневматические заглушки для трубопроводов обладают средней устойчивостью к химическим веществам и агрессивным средам, температурный диапазон варьируется в пределах от -30 до 70 °С. Изделия рассчитаны на длительный срок эксплуатации. Помимо аварийных ситуаций пневматические резиновые заглушки используются для проверки герметичности и качества швов труб, безопасной транспортировки, поддержания статического давления в газо- и нефтепроводах при их восстановлении. Заглушки на стальные трубы пользуются большой популярностью при строительстве объектов.
