Фитинги для металлопластиковых труб предназначены для того, чтобы можно было выполнять разветвление трубопроводов, обеспечивая при этом герметичность каждого соединения. Поэтому практичные обжимные соединения стали неотъемлемой частью современных коммуникаций (отопительная или водопроводная магистраль), потеснив классические резьбовые элементы.

Обжимной фитинг
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Чем же хороша обжимная муфта? С ее помощью создаются надежные и герметичные соединения, которые можно разобрать. А, значит, магистраль можно ремонтировать или заменять отдельные участки. Но обо всем по порядку…

  1. пресс-фитинги (образуют неразъемное соединение);
  2. компрессионные обжимные фитинги для труб пнд (считаются условно-разъемными).

 Совет: «Компрессионные элементы не рекомендуется переустанавливать многократно – лучше установить новую деталь, если позволяет бюджет».

Обжимные муфты для арматуры (или цанговые фитинги) позволяют собирать магистрали из различных материалов (металлопластик или чугун, пластик или сталь, медь). Их предназначение – объединять частей металлических, полимерных и металлопластиковых конструкций (магистраль, трубопровод).

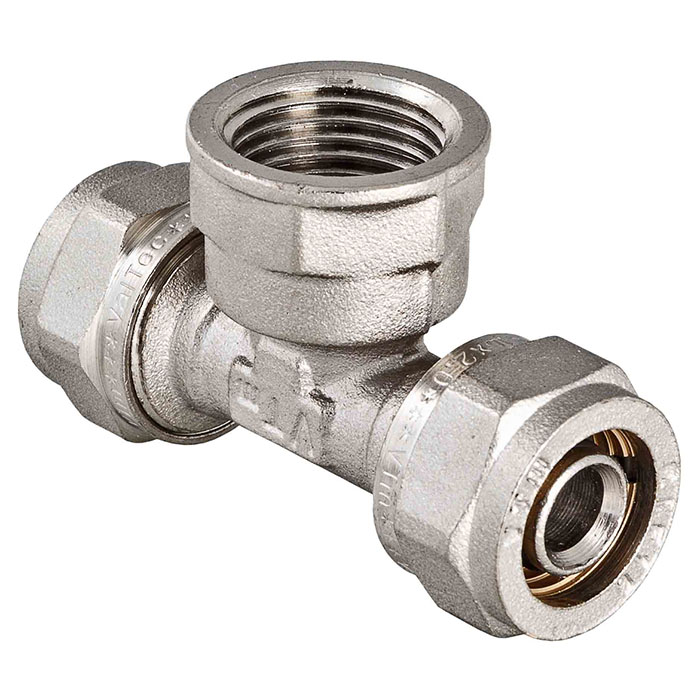

Фитинг тройник
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

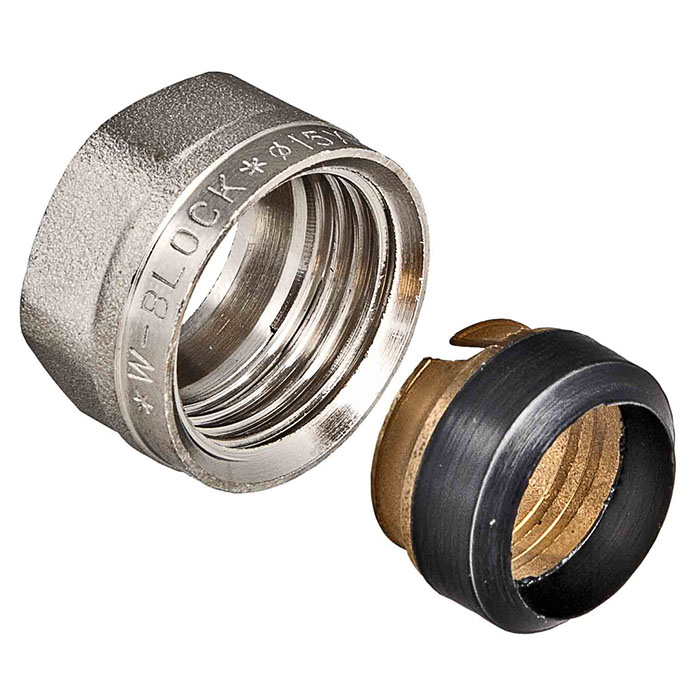

  • Штуцера, в котором устанавливаются специальные кольца – уплотнительное и изоляционное (тефлоновое или фторопластовое). Последнее обеспечивает герметичность (корпус-труба).
  • Накидной гайки (ее еще называют компрессионной).
  • Открытого или разрезного кольца (обжимное кольцо).

Совет: «Рекомендуется обращать особое внимание на конструкцию обжимного кольца – на нем должен быть разрез, иначе не получится качественно запрессовать трубы, что грозит протечкой».

По внешнему виду компрессионная муфта и пресс-фитинг очень похожи, но различия все-таки есть:

  • Конструкция обжимной муфты включает в себя гайку.
  • В них используются металлические обжимные кольца.
  • Монтаж осуществляется при помощи гаечного ключа.
  • Предусмотрена возможность демонтажа и повторной сборки, ремонт (замена уплотнительного элемента, дотяжка).

Винтовое соединение – простая и надежная конструкция, в которой один конец трубопровода одевается на штуцер, сверху надевается разрезное кольцо, затягивающееся при помощи гайки. Герметичное сопряжение образуется в момент сжатия трубы (закручивание гайки, которая накручена на корпусе соединительной детали).

Фитинг
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Материал обжимных пресс-фитингов для металлопластиковых труб 25 мм

Муфта обжимная для пнд труб (и других материалов) – латунное изделие, покрытое слоем никеля, что позволяет:

  1. снизить чувствительность к агрессивным средам (коррозия);
  2. позаботиться об улучшении внешнего вида (эстетичность).

Почему латунь? Все просто – она характеризуется высокими прочностными характеристиками и не ржавеет. Латунные детали отличаются длительным эксплуатационным периодом. К тому же стоимость такого материала ниже, чем на медь или алюминий. Средняя цена на обжимные фитинги – 150…300 рублей.

Поскольку муфта обжимная для стальных труб – составная деталь, следует упомянуть и другие материалы:

  • полимеры, из которых изготавливаются уплотнительные части;
  • фторопласт или тефлон – изоляционная прокладка.

Применение

Подобные изделия применяются при монтаже:

  1. водопроводов (подвод холодной и горячей воды);
  2. отопительных и транзитных (транспортировка жидкостей) магистралей;
  3. оросительных систем;
  4. теплого пола.

Фитинг
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Различают следующие типы соединительных деталей:

  • заглушка или прямая муфта;
  • вентиль или всевозможные тройники (простой, трехмерный или с переходами);
  • крест или переходник на различные сечения;
  • разноплановые переходные муфты с металла на пластик (угловая или прямая).

Совет: «Обжимная муфта на пластиковую трубу может использоваться для соединения канализационных пвх труб, но ее конфигурация отличается от рассмотренных вариантов. Главное, не перепутать!».

Фитинги для металлопластиковых труб используются в проведении соответствующих коммуникаций.

Монтаж обжимных фитингов: правильное соединение

Сборка магистралей различной сложности – отнимет немного времени и сил, но следует запастись следующими инструментами:

  • Специальные ножницы, предназначенные для резки металлопластиковой трубы.
  • Калибратор и гаечный ключ, можно воспользоваться шведками (обжимной ключ).

Совет: «При малом объеме работ можно обрезать трубу, воспользовавшись ножовкой по металлу. В этом случае место среза следует обработать наждачкой (грубая фракция)».

Принцип соединения обжимных элементов:

  1. Выпрямить металлопластиковую трубу и отрезать необходимых отрезок, обеспечив ровный срез. Разрез выполняется в плоскости, перпендикулярной оси.
  2. Выровнять края отверстия калибратором (откалибровать), ведь отрезанное изделие может быть деформировано (овальное сечение). При необходимости, с торца снимаются заусенцы и зачищаются неровности. В это же время снимается фаска, для чего используется подходящий фаскосниматель.
  3. Разобрать фитинг и надеть на трубу обжимное кольцо и гайку.
  4. Смочить штуцер водой и надеть на него трубу. Подобная операция гарантирует быструю посадку корпуса и предотвращает сползание или разрыв резиновых уплотнительных колец.

Фитинг
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Закрутить гайку руками, а уже дотяжку выполнять при помощи гаечного ключа (должно остаться два видимых витка резьбы).

Совет: «Затягивая гайку, следует действовать очень осторожно, чтобы она не лопнула».

Совет: «На этом этапе следует убедиться, что поверхность торца ровная и нет заусенцев. Обязательно проверяется наличие внутренней фаски, без которой не получится обеспечить целостность уплотнителей».

Совет: «Торец трубы после установки штуцера должен упираться в изоляционное кольцо».

Совет: «Рекомендуется использовать трубы и фитинги, выпускаемые одним производителем. Это позволит избежать возможных недоразумений, связанных с размерным несоответствием».

ПОСМОТРЕТЬ ВИДЕО

Иногда может происходить выдавливание разрезного кольца, что свидетельствует о низком качестве используемого изделия, которое подлежит замене. Обжимная муфта и фитинги пользуются большой популярностью в применении для металлопластиковых труб.
