3 вида стальных фитингов: секреты соединительных элементов

0 716

Большинство трубопроводов имеют сложную конструкцию с разветвлениями, изгибами, переходами, стыками труб разного диаметра.Надежность системы зависит от качества соединительной фурнитуры.Заранее выбирают крепления подходящего типа в зависимости от планируемых нагрузок, вида и размеров труб.

Виды стальных фитингов
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

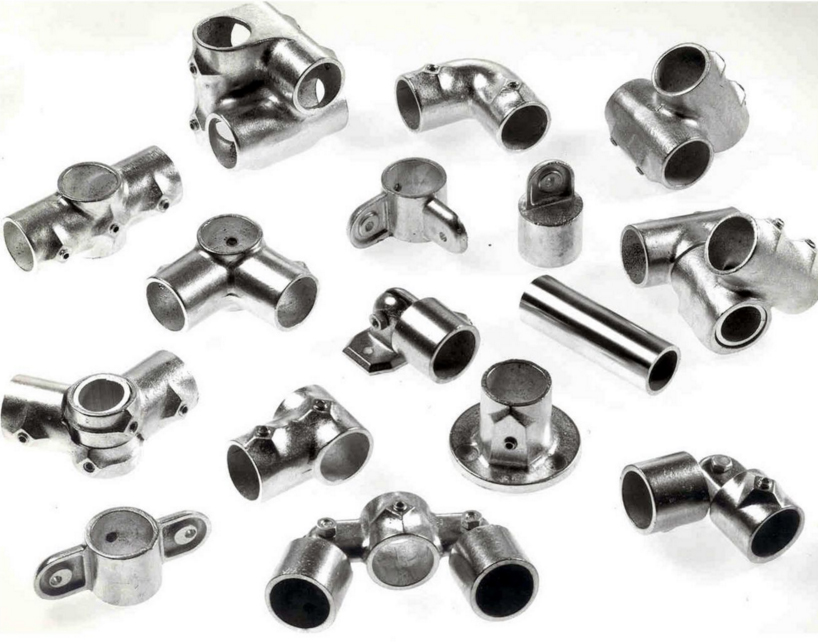

Cтальных соединительных элементов на рынке очень много


Что такое фитинг и зачем их производят Gebo и другие фирмы

Фитинги производят в соответствии с требованиями ГОСТа, становятся необходимыми для быстрого монтажа и демонтажа системы. Они применяются в отопительных системах, водопроводах, оросительных, технических трубопроводах.

Отвечающие за герметичность соединительные элементы изготавливаются из материалов: чугун, медь, сталь, латунь, пластик.

  • стальные,
  • чугунные,
  • из ковких черных металлов.

Деталями из пластика соединяют полиэтиленовые, полипропиленовые, трубы ПВХ.В трубопроводах из цветных металлов используют медные и латунные элементы.

медные фитинги
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

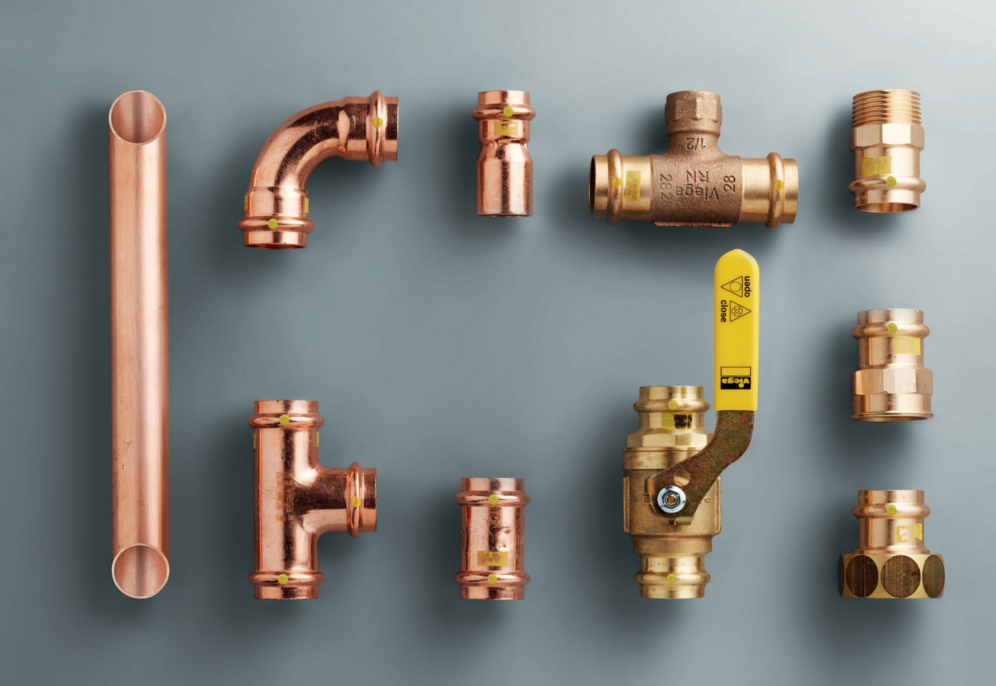

Медные и латунные элементы не сгниют, так как это цветной металл

Стальные соединители скрепляют сегменты, повороты, разветвления, переходы на другой диаметр с учетом назначения. Действует отдельный ГОСТ на стальные фитинги. Нержавеющая сталь выдерживает температуру до 175º, давление — 16 бар, такие фитинги обеспечивают герметичность, надежность и долговечность соединения.


Какие варианты из стали используют по ГОСТу: а нужен ли сертификат на чугун и оцинковку

Соединительные детали классифицируют по видам материалов, диаметру, конфигурации. Прямые фитинги используют в соединениях с одним диаметром, переходные(редукционные) – разного диаметра, например переходник под 45 трубу с 25. По использованию или конфигурации различают такие элементы, как угловой фитинг, крестовина, муфта, тройник, штуцер и вспомогательные. Стальные фитинги выполняются из разного металла.

Угловой стальной фитинг(отвод) применяется на угловых участках, меняет направление трубы на угол 45º, ….120ºдля монтажа большинства трубопроводов, в том числе промышленных.

Крестовина присоединяет два ответвленных участка к главной ветке.

Переходник – соединение для герметичной стыковки звеньев разного диаметра. Концентрический переходник имеет форму усеченного конуса, эксцентрический – прямоугольного треугольника. К переходникам относят американки, ниппели, сгоны. Новички в деле монтажа задаются вопросом, что такое американка? Это резьбовые соединения (уголки, запорные механизмы, муфты) для стальных труб, с накидной гайкой. Средняя цена американки колеблется от 250 до 1000 руб. Стальной фитинг американка очень популярен в народе.

Отвод из нержавеющей стали (тройник) – это деталь с тремя патрубками для врезания в трубопровод отвода под прямым углом. Сварные тройники выпускаются с одинаковыми и разными патрубками для перехода на другой диаметр.

Тройник фитинг
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

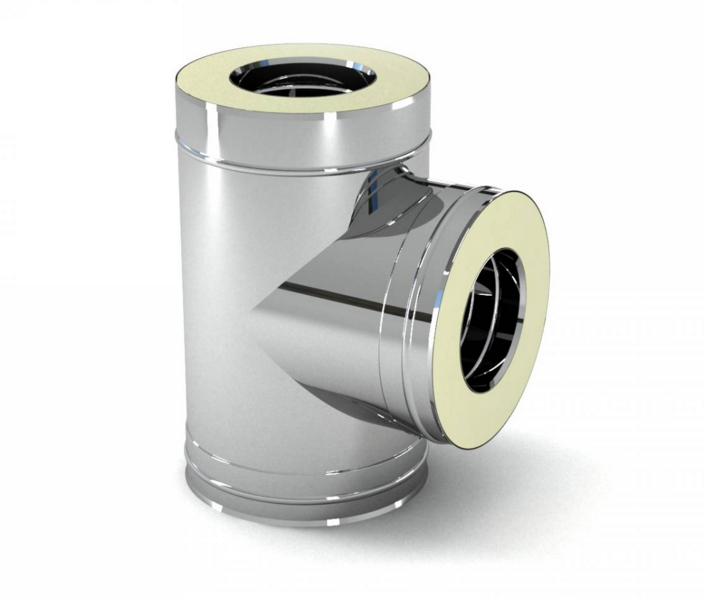

Тройник нужен для соединения разветвлений каких-либо коммуникаций

Муфта – прямой соединительный фитинг, скрепляющий одинаковые отрезки на прямом участке, диаметром 8 — 125 мм. Штуцер присоединяет гибкие подводы. К вспомогательным изделиям относят заглушки, устанавливаемые на крайних звеньях.


Классификация фитингов (виды) из металла: резьбовые, обжимные для стальных труб, под сварку оцинкованные, приварные

С учетом вида крепления соединительные детали для металлических труб подразделяют на 4 группы.

Резьбовые элементы – самые крепкие фитинги с резьбой снаружи и внутри, изготавливаемые.

Благодаря простоте использования и малой себестоимости применяются при сборке водопроводов, газопроводов из металлопластиковых, стальных труб, при подключении внешних устройств (котлы, насосы). Эффективны при проведении ремонтов, по конфигурации делятся на уголки, муфты, заглушки и другие.

Пресс-фитинги – надежные неразборные стальные соединители, применяемые при монтаже металлопластика.

Устройство пресс-фитинга предполагает установку только специальными пресс-клещами.

Неразъемные компактные фитинги соединяются с элементами с помощью сварки, при этом не придется использовать дополнительные материалы для герметизации. Резьба детали обматывается проволокой с нанесением флюса. После соединение нагревается до нужной температуры.

Неразъемное соединение
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

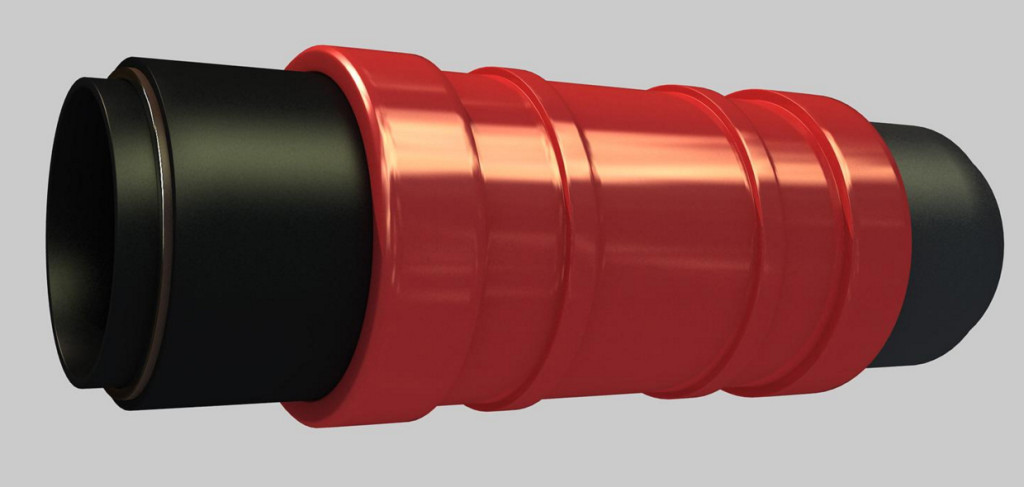

Неразъемное соединение получается при использовании специального сварочного оборудования

Компрессионные или обжимные фитинги не требуют сварки или резьбы, в производстве используют сталь, латунь, медь.

Деталь для соединения снабжена одним, двумя уплотнителями в виде колец, монтируется быстро. Гайка-зажим стягивается ключом, при этом труба обжимается кольцом и край герметизируется.Установка проста, но по качеству и надежности они уступают пресс-фитингам.

К металлическим деталям для монтажа относят сгоны, фланцы в форме кольца или квадрата. Это фитинг из нержавеющей стали, оснащенный отверстиями для болтов, идущими по периметру. Фланец соединяет части трубы и закрепляет запорную арматуру. Сгон устанавливают для закрепления двух отрезков, диаметром 15 — 50 мм. Он оснащен резьбой с двух сторон, но с разной нарезкой.

О применении стальных компрессионых элементов 45 градусов для водопровода

Соединительные элементы из стали незаменимы при монтаже газового или водяного трубопровода.

Стальные резьбовые фитинги подходят для систем с температурой не более 175ºС, давлением – 16 Мпа, чаще всего ставятся на трубы диаметром до 50 мм.

Такие соединители и детали после установки в водопровод эксплуатируют до 40 лет.

Фитинги из нержавейки мастера-сантехники советуют ставить на трубы из нержавеющей стали, тогда они оправдают вложенные в них средства.Сантехнические стальные соединения часто используют в водопроводах с питьевой водой.

Приварные фитинги подходят для всех диаметров металлических трубопроводов с давлением — 16 МПа, с рабочей температурой до 450ºС. Для 50 – 100 мм труб применяют фланцы, при работе с разными диаметрами — переходники.

ПОСМОТРЕТЬ ВИДЕО

Стальные элементы обжимного типа используют при сборке:

  1. гофрированных,
  2. полипропиленовых,
  3. металлопластиковых труб.

Для стальных они малоэффективны, так как не герметичны. Для работы с пропиленом и металлопластиком выбирают пресс-фитинги и компрессионные изделия. Cтальные фитинги более надежнее чем пластик.
