Всё о видах и типах оребренных труб: 3 области применения

Оребренная труба ― важная деталь теплообменных аппаратов. Дополнительная поверхность, образуемая за счет ребер, при значительном снижении расхода материала способствует высокой теплоотдаче устройства.

Оребренные трубы

Оребренные трубы используются в теплообменных аппаратах

Область применения оребренных биметаллических труб

Оребренные трубы для теплообменников разного типа используются широко, охватывая сферы личного пользования и промышленность.

Они входят в комплектацию конденсаторов, газоохладителей и газонагревателей, применяемых в химических и нефтеперерабатывающих отраслях.

Холодильное, паровое оборудование и сушильные башни атомных станций также функционируют с помощью оребренных элементов коммуникаций.

Теплообменные трубы благодаря особой конструкции позволяют быстро и эффективно охлаждать воздух, но их применение актуально и в отопительных системах частных домов и производственных помещений.

Машиностроительная промышленность нуждается в теплообменниках с оребрением для надежной работы маслоохладителей, промежуточных холодильных установок, компрессоров.

Стоит знать! Оребренные трубы для печных змеевиков используются после U-образной гибки, предшествующий и завершающий этап которой ― отжиг.

Способы и технология производства: цена всегда отвечает за качество

Изготовление теплообменных труб возможно несколькими способами. Благодаря каждому из них создается определенный продукт с различными характеристиками и техническими свойствами.

Схема изделия с оребрением

Чертёж и схема изделия в разрезе

На данный момент известны следующие типы оребрения труб:

  • накатное;
  • спирально-навивное;
  • внутреннее;
  • продольное;
  • спирально-навивное с приваркой;
  • меднопроволочное;
  • методом вырезания из цельной заготовки.

Накатное оребрение латунных труб для теплообменников

Накатное или экструзионное оребрение еще называют поперечно-винтовой прокаткой. В результате этого процесса получается биметаллическая труба, обладающая высокой теплопроводностью. Среди дополнительных плюсов стоит отметить длительный срок службы и надежную защиту несущей трубы от коррозии.

Технология оребрения труб экструзионным методом заключается в следующем:

  1. Внутрь алюминиевой трубы вставляют другую, меньшего диаметра.
  2. На прокатном стане верхняя заготовка подвергается выдавливанию, вследствие чего образуется цельнотянутое оребрение.

Несущая деталь в таком изделии может изготавливаться практически из любого материала, тогда как оребренная часть должна быть алюминиевой.

Накатным способом производятся трубы для теплообменников двух вариантов:
  • КВСП (на ребра наносят насечки, которые увеличивают степень теплоотдачи);
  • ГБМ (стандартный представитель с гладкими ребрами).

Спирально-навивная технология с регистром

Медный радиатор

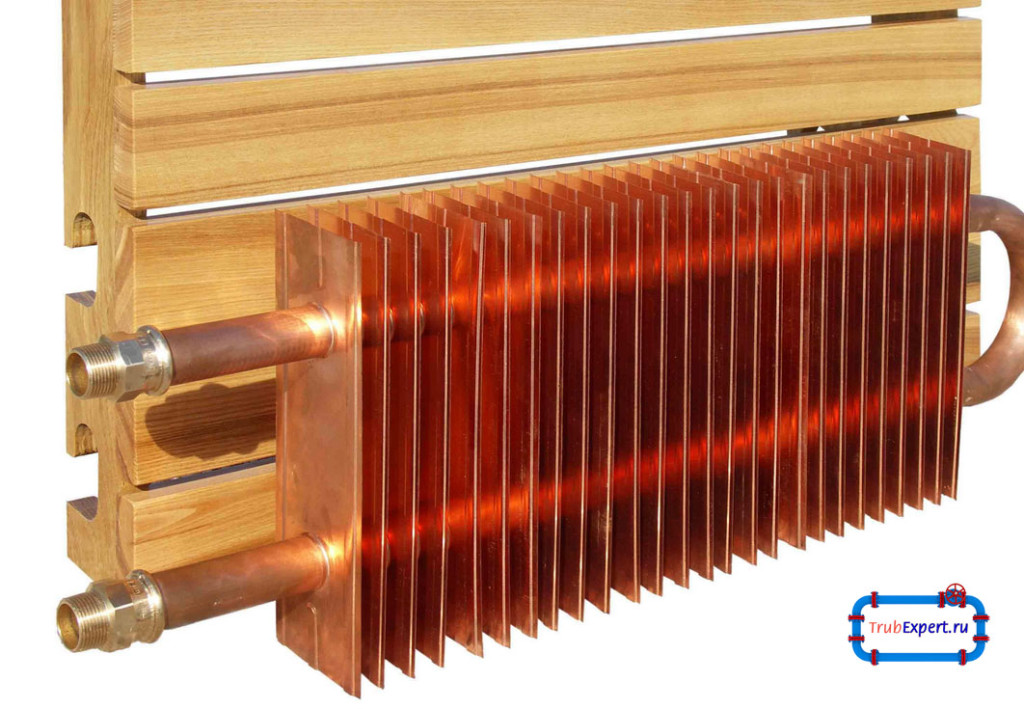

Медный радиатор с рёбрами для лучшей отдачи тепла

Спирально-навивная труба производится на скоростном прокатном стане, который настроен на автоматизированную подачу и вращение основных заготовок. Лента подается со специального устройства. Она навивается по спирали и образует ребро на поверхности несущего элемента.





В результате описанного процесса получается труба KLM. В зависимости от способа крепления ленты существует 4 ее разновидности:

  • L-образная ― деформированное основание ребра обеспечивает плотное прилегание к поверхности заготовки;
  • LL-образная ― аналогична предыдущей, но накладка осуществляется внахлест, полностью покрывая несущую деталь;
  • KL-образная ― повторяет L-образную, но на участке, где лента прилегает к поверхности, наносятся насечки, совпадающие с соответствующими насечками на поверхности трубы;
  • G-образная ― лента вводится и надежно закрепляется в походящих по размерам канавках, которые предварительно вырезаются на оребряемой поверхности.

Обратите внимание! Спиральновитая труба или спиральные трубы не имеют ничего общего с оребренными спирально-навивными изделиями. Путаница иногда возникает из-за названия, но такие конструкции изготавливаются гладкими, методом скручивания пластикового или металлического профиля.

ТВЧ ― вариация спирально-навивной KLM. Разница между ними заключается в том, что профиль при намотке приваривается: к прикорневой части ребра подается ток, который расплавляет металл, а после застывания образуется надежное соединение элементов.

В качестве материала для несущей детали используют сталь. Оребренный металл KLM ― алюминий, медь, углеродистая сталь (при G-образной намотке), для ТВЧ ― только сталь разных марок, включая нержавеющую.

Внутреннее оребрение алюминиевых труб: высший коэффициент теплоотдачи

Алюминиевая труба с внутренним ребром обеспечивает высокую теплопроводность при экономном расходе материала.

Процесс изготовления заключается в следующем: на внутренней поверхности наружного элемента и сверху полого сердечника выполняются пазы, между которыми размещают ребра.

Продольное оребрение нержавеющих монометаллических труб

Виды труб с рёбрами

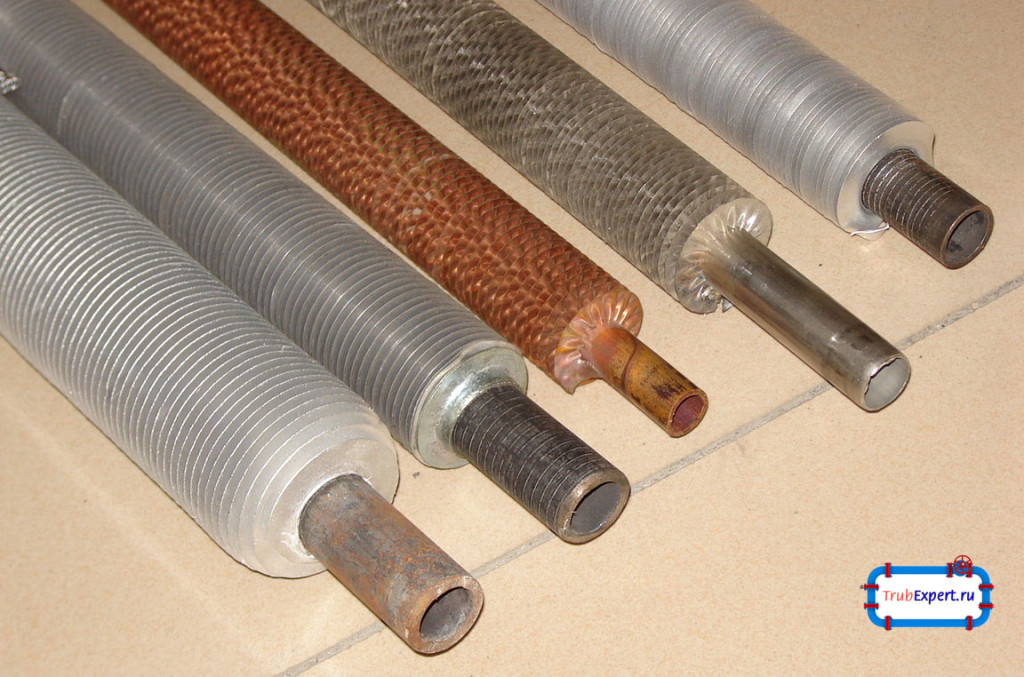

Различные типы и виды труб с рёбрами

Трубы с продольным оребрением целесообразны при несущем элементе диаметром 8–16 миллиметр. Они производятся из углеродистой, легированной или аустенитной стали путем одновременной приварки ребер по всей окружности.

Оребрение медных заготовок

Медная оребренная труба ― дорогостоящее изделие, но очень эффективное, особенно, если изготавливается методом вырезания ребер из цельной заготовки.

Превосходные свойства меди нашли применение и в более экономичном варианте, когда на несущую деталь по спирали напаивается медная проволока. Оребренная труба для теплообменников очень популярна в строительстве.

Технические параметры: гост

Элементы с разными типами оребрения отличаются по характеристиками.

Изделия, полученные накатным способом, используют при рабочей температуре до 285°C. Они обладают исключительной степенью механической прочности и стойкости к ржавлению.

Показатели спирально-навивных устройств разных видов намотки отличаются.

Максимальный порог рабочей температуры:

  • L-образной ― 150°C;
  • LL-образной ― 180°C;
  • KL-образной ― 260°C;
  • G-образной ― 400°


Стойкость к ржавлению у них допустима, кроме недостаточной степени у G-образной. По параметрам прочности допустимая у KL-образной и G-образной, у остальных видов ― недостаточная.

Стоит знать! Коэффициент оребрения ― отношение площади ребер и участков между ними к неоребренной поверхности. Эта величина выступает как характеристика теплоотдачи спирально-навивных элементов. Чем его значение больше, тем выше теплоотдача.
