2 главных категории нефтяных трубок: от добычи до транспортировки

0 1 948

Нефтяные трубки применяют и при добыче, и во время транспортировки нефти. Классификация трубопроводов достаточно обширна — причём каждый из видов нефтяных трубопроводных изделий обладает своими уникальными характеристиками и свойствами.

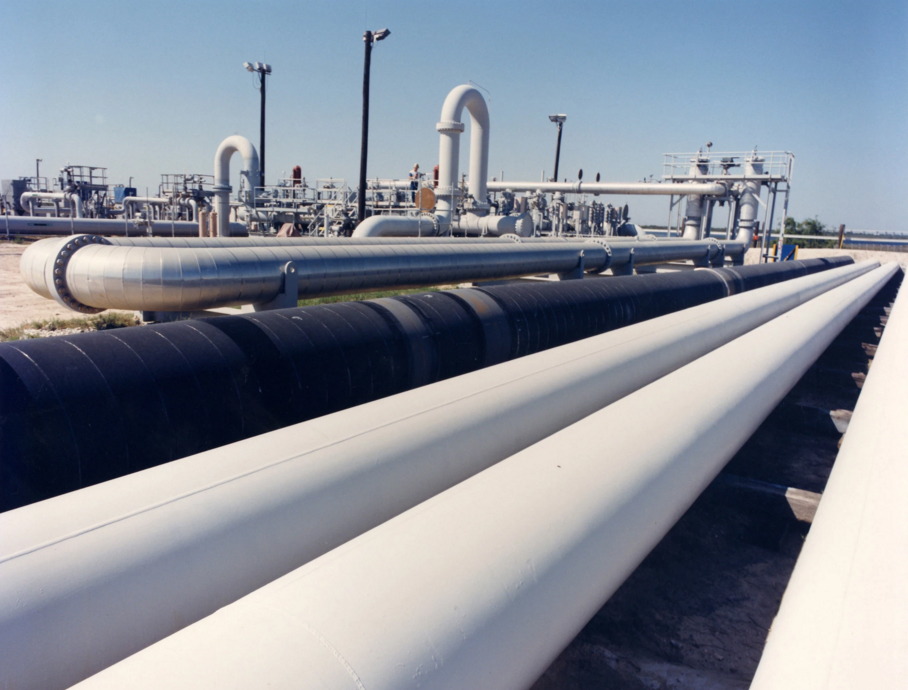

Нефтепровод
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
В нефтяной промышленности используется очень много разноколиберных труб

В этой статье говорится о том, какие нефтепроводные коммуникации используют нефтяники: какие трубы нефтяного сортамента (виды трубопроводов) ставят при возведении нефтепровода, какое оборудование для бурения скважин используют и др.

Кроме того, в этом материале рассмотрены виды нефтяных скважин и основные способы эксплуатации скважин.

  • нефтепромысловые;
  • трубки для транспортировки нефти.

Нефтепромысловые трубные изделия бывают 3 видов:

  1. обсадные;
  2. бурильные;
  3. насосно-компрессорные.

Трубки для добычи нефти: обсадные, для скважин с резьбовыми соединениями

Обсадные трубки предотвращают такие негативные последствия работы подобных трубопроводных изделий:

  • деформация стенки скважины;
  • смещение пластов;
  • деформация нефтедобывающего оборудования;
  • остановка транспортировки нефтяных продуктов.

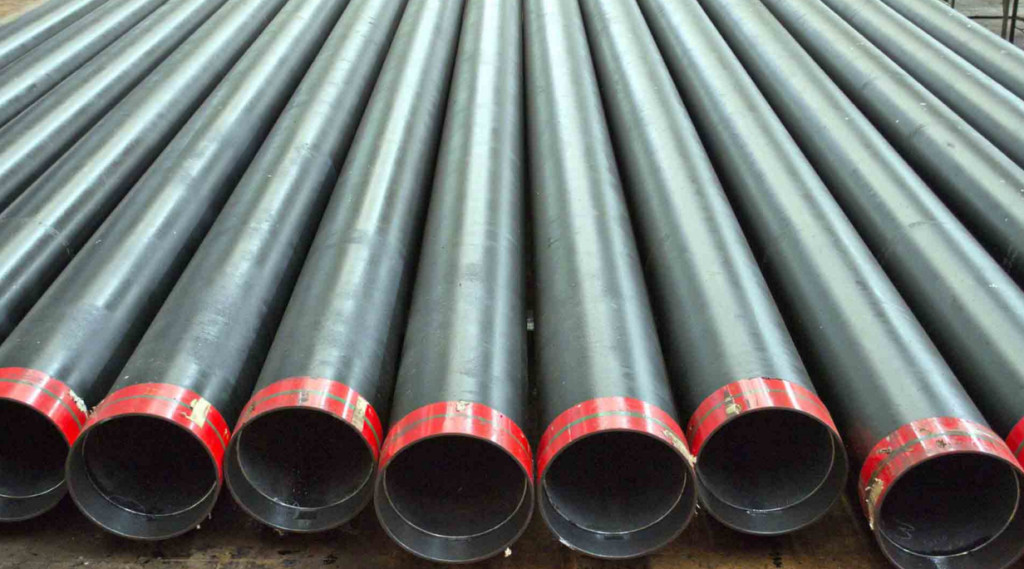

обсадные трубы для добычи нефти
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Обсадные варианты труб обязательно нужны для добычи нефти

Обсадные трубопроводные элементы имеют диаметр, равный 114—508 миллиметров (мм), а толщина трубных стенок составляет 5–16 мм.

  • ГОСТ 632–80,
  • Ту 14–3р-76–2004,
  • Ту 14–3р-29–2007 и др.

Во время добычи чёрного золота в качестве обсадных применяют 2 типа трубопроводных изделий:

  1. трубки, которые имеют двухстороннюю нарезанную трубную резьбу;
  2. трубопроводные элементы, которые оснащены резьбой под муфту;
  3. трубы, имеющие безмуфтовые раструбные соединения.

Нужно иметь в виду специфику применения обсадной трубы — в подобной ситуации монтажники обращают внимание на минимальный внешний диаметр раструбов и муфт, который практически равен внешнему диаметру трубопроводного изделия.


Бурильные трубы нефтяного сортамента: диаметр, производство, размеры, вес, ГОСТ

Для того чтобы пробурить скважину, нефтяники используют бурильные трубы. Бурение скважин заключается в том, что бурильное трубное изделие передаёт вращающий момент с буровой установки на резцы, которые бурят землю, различные породы или скалы. Бурильные утяжелённые трубы выдерживают максимальное давление при добыче черного золота.

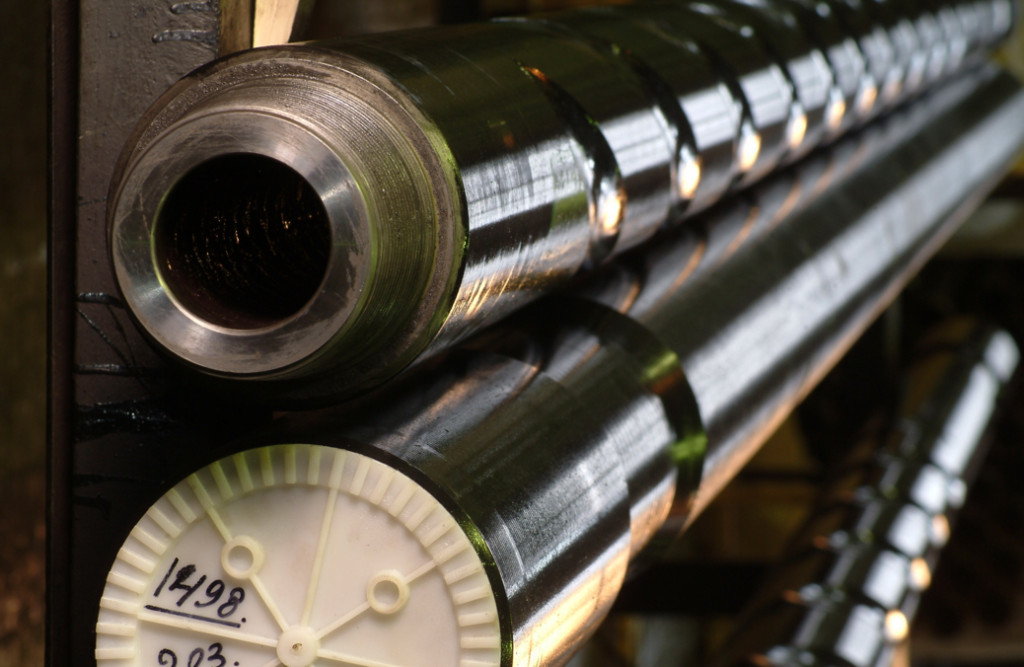

Бурильные трубы для добычи нефти
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Бурильные трубы должны быть максимально прочными

Бурильные трубопроводные изделия изготавливают по таким техническим документам:

  • ГОСТ Р 50278–92,
  • Ту 14-161-175-98,
  • Ту 14–3р-76–2004 и др.

Буровые трубы имеют внешний диаметр, равный 60,3–139,7 мм, а толщина трубной стенки равна 7,1–10,5 мм.

Утяжелённые бурильные трубы имеют такие технические особенности:

  1. такие трубопроводные изделия являются бесшовными трубами;
  2. в процессе изготовления рабочие оснащают бурильные трубы наваренным замком;
  3. сварные швы должны быть ровными — без дефектов. Подобные швы выводят трубопроводное изделие за пределы максимального допуска по диаметру;
  4. сварные трубные швы подвергаются термообработке — рабочие закаливают их;
  5. сварное трубопроводное соединение производители проверяют не только на качество шва, но и на изгиб.

Суровость требований понятна если от трубопроводного изделия отвалился замок, то это приводит к остановке оборудования — при извлечении из скважины буровой установки или при бурении ещё 1 скважины.

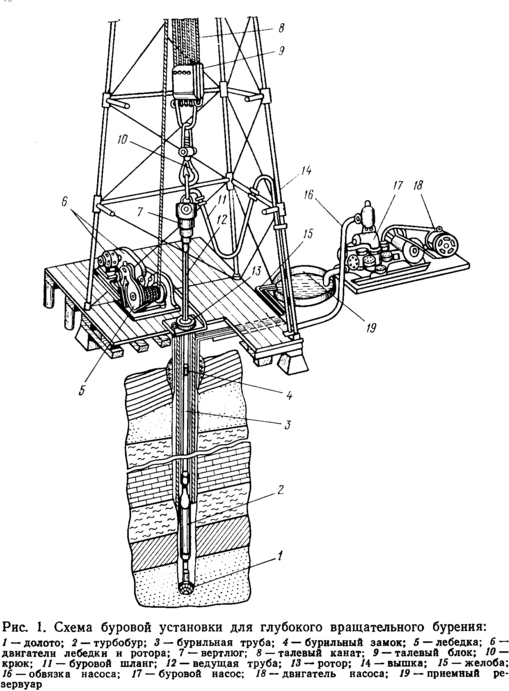

Общая схема буровой установки
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Общая схема буровой установки не так проста, как кажется

Буровая установка состоит из таких компонентов:

  • 1 – бурильная вышка;
  • 2 – бурильные насосы;
  • 3,4 – обсадные и буровые трубы;
  • 5 – турбобур;
  • 6 – долото;
  • 7 – ротор;
  • 8 – бурильные лебёдки;
  • 9 – вертлюг;
  • 10 – талевая система.

Насосно — компрессорные трубы в нефтяной промышленности:

Насосно-компрессорную трубку нефтяники погружают внутрь скважины — и в итоге через подобную трубу наружу вытекает нефть.

Насосно — компрессорная нефтяная труба имеет такие свойства:

  • является прочным трубным изделием. Глубина скважины равна 100 и более метрам. При такой длине скважины вес трубопроводного изделия огромен, и по ней течёт нефть;
  • герметично соединяется с остальными трубопроводными участками.

Насосно-компрессорную трубку изготавливают по таким нормативным документам:

  • ГОСТ 633–80,
  • Ту 14-161-198-2002,
  • ГОСТ Р 52203–204 и др.

Подобные трубные изделия имеют диаметр, равный 26,7—114,3 мм, а толщина трубной стенки составляет 5–7 мм.

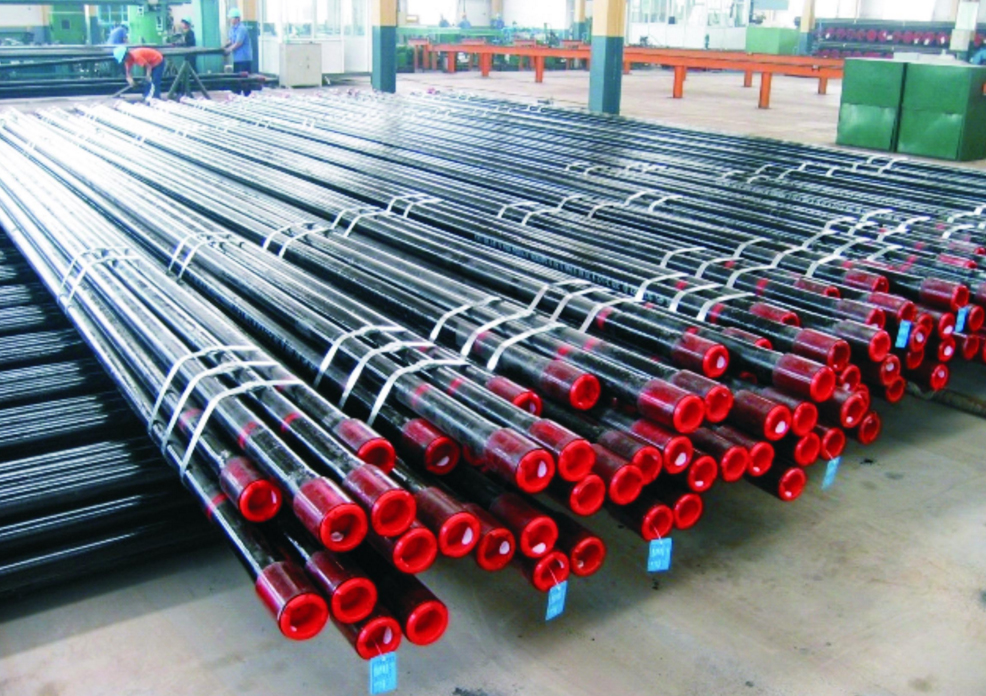

Насосно — компрессорные трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Именно через НКТ вытекает нефть туда куда надо

Насосно-компрессорные трубки соединяют 2 способами:

Подобные трубные соединения должны быть равны диаметру трубы.

В целях установления герметичности трубных соединений нефтяники смазывают трубки перед стыковкой. В подобной ситуации смазка предотвращает образование на трубной резьбе задиров и коррозии.

Насосно-компрессорные трубки проходят гидравлические испытания. Ведь разрыв трубы приводит к появлению у нефтяников серьёзных проблем — в итоге расходы на испытания себя окупают. Классификация нефтяных трубопроводов проста и каждый сможет ее запомнить.

Трубки для транспортировки нефти:

По таким нефтяным трубкам нефтяники транспортируют чёрное золото.

Трубки для транспортировки нефтяных продуктов обладают такими эксплуатационными условиями:

  1. давление внутри нефтепроводной системы равно 10–12 МПа. Нефть является вязким материалом — в итоге,потери на трение о трубные стенки замедляют движение чёрного золота.В подобной ситуации монтажники оснащают нефтепроводные системы подпорными насосами, которые увеличивают скорость течения нефти по трубопроводу;
  2. на внутренней трубной поверхности не образуется металлической коррозии (ржавчины);
  3. строительство 1 нефтепровода, который имеет большой диаметр, дешевле возведения 10 небольших нефтяных трубопроводов. В итоге нефтяники ставят только большие нефтепроводные системы;
  4. при возведении нефтепровода монтажники чаще пользуются не бесшовными, а электросварными трубами, которые прочнее первых;
  5. производители не покрывают внутреннюю поверхность нефтепроводных трубок антикоррозионным раствором. Снаружи нефтепроводные системы покрывают битумной мастикой.

Трубки для транспортировки нефти имеют диаметр, равный 114–1420 мм. Толщина стенки электросварной трубы составляет 4 мм; бесшовной — 32 мм как максимум.

ПОСМОТРЕТЬ ВИДЕО

Подобные трубные изделия изготавливают по различным техдокументам, в том числе и по ГОСТ 20295–85. В этом документе говорится об основных требованиях к производству сварных трубок.

Используя специальные техрегламенты, производители изготавливают нефтяные трубки для районов Крайнего Севера, в которых нефтепроводы работают при низких температурах, и трубопроводные изделия для подводных нефтепроводных систем и др.

В итоге производители изготавливают много оригинальных нефтяных трубных изделий, которые уникальны не только по своим габаритам, но и отличаются друг от друга технологией установки нефтепровода. Кроме того, некоторые нефтяные трубки имеют специфические эксплуатационные характеристики. Нефтяные трубопроводы широко используются в энергетической отрасли и должны быть по максимуму качественными.
