Основные виды промышленных дымовых труб: обзор и 4 характеристики

0 155

Промышленные дымовые трубы используются для отвода дымовых газов в атмосферу. Их конструкции имеют вертикальные формы, но попадаются и горизонтальные изделия.

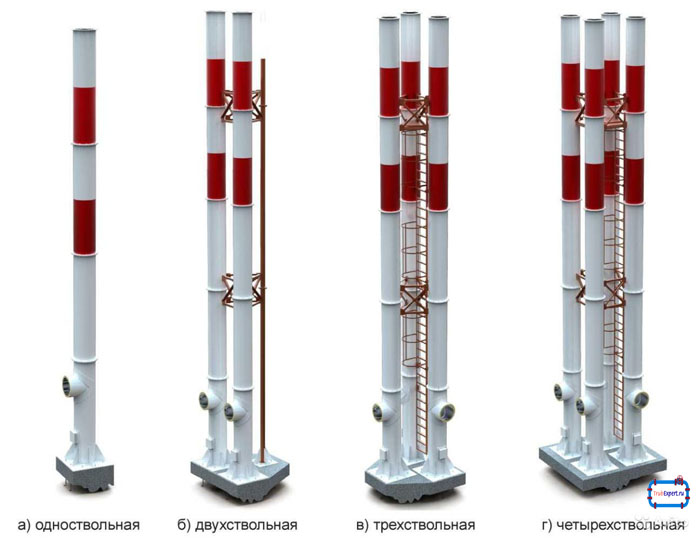

промышленные трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Виды промышленных дымовых труб для различных типов производства

Труба устраняет сажу, которая накапливается и мешает прохождению газов. Чтобы химические вещества не оседали на изделиях, их поверхность выполняется ровной и гладкой.

Кроме того, дымовой трубопровод создает тягу в котельных. Тяга появляется в результате разницы температур окружающей среды и газов, выделяемых продуктами сгорания.

Высота магистралей варьируется от 20 до 320 метров. Изделия до 80 метров производятся из кирпича, а более высокие промышленные трубы выполняются при помощи железобетонного материала.


Промышленные трубы из кирпича

Кирпич считается основным материалом для возведения подобных конструкций. Создание изделий с помощью альтернативных материалов требует привлечения специальной техники, а кирпичная кладка выполняется вручную.

Преимуществом моделей из кирпича является простота при ремонтных работах, которые выполняются без специальных инструментов.

Кирпичная промышленная труба имеет ограничение по высоте, до 90 метров. К недостаткам относится потребность в регулярной подтяжке стягивающих колец.

При возведении изделий применяется кольцевая арматура, которая встраивается в каждый четвертый ряд кладки.

Промышленный трубопровод из кирпича обладает следующими особенностями:

  1. Если сечение верхней области до 3 метров, то толщина производится в один кирпич, если сечение более 3 метров, то толщина от полутора кирпича.
  2. Соединение вертикальной арматуры выполняется способом внахлест. При этом детали загибаются под прямым углом. Расположение состыкованных элементов производится в разбежку.
  3. Кольцевая арматура делается из сборных элементов, которые монтируются в выполненные швы.
  4. Футеровка трубы производится подобно элементам из поясов, которые опираются на нижние уступы. Если температура до 300 градусов, то пространство между футеровкой и основной кладкой представляет зазор в 50 мм. При значении больше 300 градусов в данное пространство помещается слой теплоизоляции.

кирпичные трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

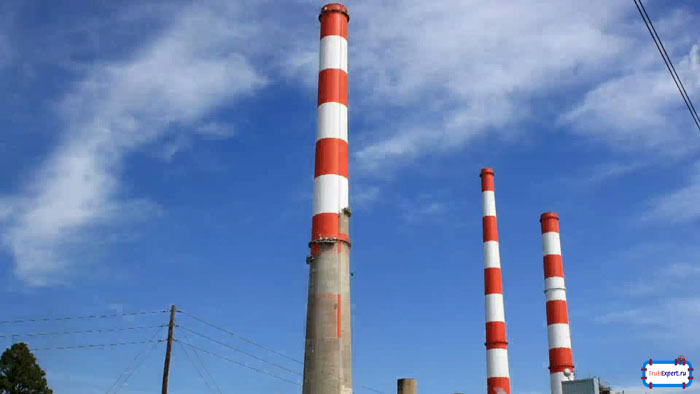

Промышленные трубы из кирпича для защиты от осадков обязательно окрашивают

Футеровка выполняется из глиняного кирпича или огнеупорного:

  • при температуре до 350 градусов прокладка кирпича производится с помощью цементного вещества;
  • если температурный показатель больше, то в раствор добавляется глина;
  • выполнить футеровку при температуре свыше 500 градусов можно при помощи огнеупорного кирпича с шамотным раствором.

Для защиты от коррозии в раствор добавляются специальные добавки.

Высокие дымовые трубы промышленных предприятий имеют следующее устройство:

  1. Ствол представляет собой конус с усечением, который выполняется с уклоном. Нижний элемент выполняется в форме цилиндра.
  2. Конструкция состоит из поясов, которые разделяются уступами.
  3. Установка оголовка с металлическим колпаком.
  4. Монтаж стяжных колец, цоколя и лестниц с площадками.

При установке магистрали учитывается соответствие экологическим нормам.

Средняя цена на промышленные дымовые трубы варьируется от 15 тысяч до 500 тысяч рублей.

Изделия из железобетона имеют следующие преимущества:

  1. Более тонкие стенки.
  2. Для конструкции требуется не такой большой фундамент.
  3. Процесс строительства изделий механизирован и упрощен.

Производство железобетонных труб включает монолитные или сборные конструкции. Монолитные изделия выполняются в скользящей опалубке.

На предприятии раз в пять лет производится экспертиза промбезопасности дымовых труб.

железобетонныетрубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

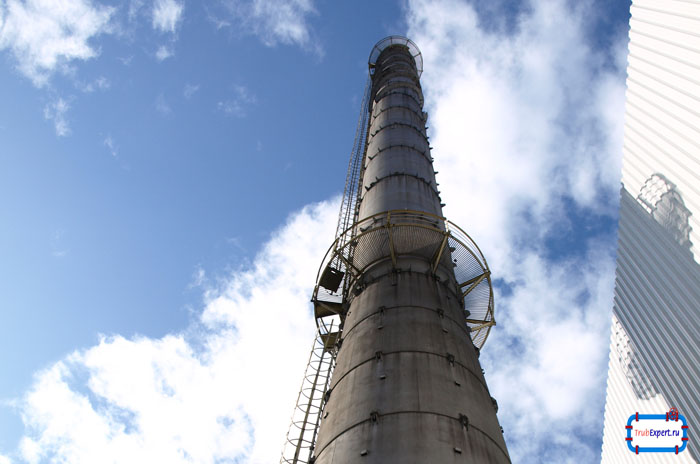

Железобетонные трубы обладают стенками, которые тоньше кирпичных элементов

При температуре выше 100 градусов выполняется футеровка трубопроводов. Если не придерживаться технологических норм при монтаже, то срок эксплуатации снижается и производится демонтаж изделия.

Монтирование конструкции выполняется из отдельных секций, которые поставляются к месту строительства.

Промышленный дымоход бывает следующих разновидностей:

  1. Фасадные изделия.
  2. Элементы с растяжками.
  3. Бескаркасные и самонесущие элементы.
  4. Каркасные элементы.
  5. Шахта с внутренними стволами для газоотвода.

Стальные трубы с наружной футеровкой содержат модульные элементы. Конструкции комплектуются специальными люками, площадками с лестницами, конструкциями для светоограждения и молниезащитой.

Изделия производятся из нержавеющих и алюминиевых материалов. При этом выполняется промышленная теплоизоляция труб при помощи базальтовых материалов и минеральной ваты.

Бескаркасные дымоходы представляют собой одноствольные конструкции. В подобную шахту заводятся горизонтальные или наклонные газоотводы от нескольких отопительных конструкций.

Вентиляционные промышленные трубы многоствольного типа монтируются отдельными группами. Данная конструкция отличается массивностью и требует прочного фундамента.

Для основания самонесущего изделия используется листовая сталь, которая крепится к фундаменту при помощи анкерных болтов. Дымоход изолируется при помощи минеральной ваты.


Применение промышленных дымовых труб

Трубы применяются для вывода газов от устройств с открытым огнем в пекарнях и кузницах.

ПОСМОТРЕТЬ ВИДЕО

Подобные конструкции применяются в котельных, когенерационных установках и тепловых электроцентралях. Дымоходы устанавливаются для производственных печей и для агрегатов аварийного электроснабжения. Также необходимость в данных устройствах возникает при установке вытяжной вентиляции для подземных гаражей.

Для данных изделий используются футеровочные работы.

В настоящее время оборудование для газоотвода выполняется из современных материалов. При этом тепловые устройства характеризуются эффективностью.
