3 тонкости и нюансы монтажа вытяжной трубы

В XXI кухонная вытяжка с воздуховодом – обязательный атрибут  нынешнего жилища. Устройство позволяет избавляться от сажи, испарений и специфических запахов, которые имеют свойство скапливаться на кухне. Для хорошей циркуляции воздушных масс в помещении, необходимо приобрести вытяжку, правильно выбрать воздуховод. Функция установки – отток отработанного воздуха. Без отвода примеси (частицы жира) при приготовлении пищи будут оседать на поверхностях.

Вытяжка дома

Осуществить монтаж кухонной вытяжки своими руками вовсе не сложно. Для этого необходимо знать конструкцию изделия.

Два вида оборудования встречаются в специализированных магазинах. Это вытяжные и рециркуляционные модели. Первые транспортируют воздушные массы в вентиляцию без какой-либо задержки. Вторые оснащены системой фильтров, очищающих воздух и возвращающих его в помещение. Рециркуляционные вытяжки удобны в монтаже. Нет необходимости в приобретении дополнительных элементов воздухоотведения. Однако пар и запахи лучше ликвидирует вытяжная  система. Они мгновенно поступают в вентиляцию. Агрегаты славятся экономичностью, бесшумностью при работе. Установки не тратят мощность на прогонку воздуха через фильтр.

Особенности устройства воздуховода в стене, погребе, бане, печке, гараже, туалете

Монтаж кухонной вытяжки своими руками осуществить легко, если следовать неким рекомендациям.

За границы вентилируемого пространства воздух выводится через вентиляционный канал в квартирах или сквозь специальное отверстие в стене на улицу в частных домах. В современном жилище местоположение бытовой техники и кухонного гарнитура не всегда совмещается с местоположением канала для вентиляции. Из-за этого приходится устанавливать трубу. Это соединительный элемент между проймой вентиляционного канала и выходом вытяжки.

Виды труб для газовых вытяжек, вентиляции

Элемент кухонной установки бывает двух разновидностей. Это гладкий пластик и система из гофры, которая состоит из алюминиевых полужестких соединений или обычного пластика.

Характеристика пластиковых воздуховодов

Пластиковые трубы для вытяжки на кухне использовать комфортно. При работе установки в них не создается шумов. Элементы воздуховода обладают гладкой поверхностью, являются герметичными. На деталях не накапливается грязь. «Испорченный» воздух быстро ликвидируется.

Изготавливаются пластиковые трубы с округлым или прямоугольным сечением. Первые обладают эстетическим преимуществом, так как неприметны в обстановке кухни. Вторые более объемные, но более эффективные благодаря минимальному сопротивлению воздуха. Наилучший диаметр трубопровода для вытяжной системы – 120 мм.

Монтаж воздуховода для вытяжки производится быстро. При установке следует герметично соединить все части. Для этого закупают  три Г-образных переходника, скрепляющую деталь для вытяжки с трубопроводом и переходник с трубы на люк. Закрепляют элементы герметиком.

Служит составляющая больше десятка лет без проведения ремонтных работ. Дополняется пластиковая накладная пвх вентиляционной решеткой из такого же материала.

Вентиляционная решетка – это начало и конец воздухообменной системы. Кроме декоративной функции решетка для вентиляции на кухне осуществляет регуляторную функцию – разгоняет воздушные массы приточных каналов и оптимизирует пропускную способность. Пластиковые вентиляционные решетки также служат долго. На строительном рынке отыскивается и металлическая вентиляционная решетка. Она подходит для трубопроводов из металла, которые используют в крупных помещениях: ресторанах, столовых и кафе. Решетка на вытяжку  создается даже из дерева.

Система винтеляции

Характеристика гофрированных воздуховодов для котла

Гофра для вытяжки применяется в том случае, если невозможно поставить колена или переходники. Гофрированная труба для вытяжки обходится недорого. Поставить изделие просто. Периодически его следует очищать, потому что на неравномерной поверхности накапливается копоть и жир

Гофрированный элемент перед установкой растягивают, чтобы исключить формирование складок и излишнего шума!

Запрещено сужать трубопровод из гофры. Особенно опасны для материала острые загибы. Чем больше диаметр элемента, тем эффективнее всасывается воздух.

Важно, перед тем как будет установлена вытяжка с воздуховодом для кухни, рассчитать диаметр трубы. Учитываются размеры оборудования и вентиляционного выхода. Крепление элементов производится за счет фитингов и решеток.





Определение  диаметра и устройства труб для вытяжки

Монтаж вытяжки, как и трубопровода, следует осуществлять точно, чтобы система не поломалась в будущем и работа на полную катушку.

При определении вытяжных труб учитывают некие особенности. Например, нельзя чтобы длина воздуховода перекрывала отметку в 3 метра. В противном случае конструкция провиснет, а эффективность системы сойдет на нет. Диаметр трубы для вытяжки на кухне  должен совпадать с диаметром выхода вытяжки. Если проход в вентиляционный канал составляет 15 см, то берут трубу 15 см. Для того чтобы избежать обратного хода воздушных масс устанавливают  клапан.

В доме ощущается недостаток свежего воздуха? Микроклимат нарушен из-за перенасыщения специфическими запахами и парами? Возникает конденсат на изделиях из металла и стеклах? Тогда понадобится дополнительная вентиляция. Для этих целей требуется установить вентиляционный клапан в стене. Благодаря элементу появится приток свежего воздуха в помещении, где затворены двери и окна. Вытяжная труба должна быть по максимуму герметична.

Как рассчитать вентиляцию: высота, установка с колпаком от кухни и до крыши (кровли)

Узнают производительность вытяжки для кухни с помощью следующего расчета: коэффициент, равный 10  умножают на объем помещения. Усредненный показатель мощности агрегата –  от 300 до 600 м ³ воздуха в час.

Помните, что каждый «заворот» вентиляционный трубы в 90° понижает мощность оборудования на 10%. Изгиб превышает 90°? Осуществляется неправильный отток воздушных масс, что приводит к перегрузке мотора.

Если воздух попадает из вентиляционного канала в трубопровод при возникновении обратной тяги, то следует установить обратный клапан для вентиляции своими руками.

Как произвести монтаж встраиваемой вытяжки?

  • Изначально формируем каркас, подготавливаем кухонный шкафчик к установке, размечаем днище шкафа, измеряем корпус вытяжки и переносим величины на снятую панель, отмечаем границы выреза под гофр.
  • Далее выводим шнур питания над установкой. Закрепив корпус, устанавливаем переходное кольцо. Вставляем вытяжку в шкаф над плитой.
  • Затем организовываем розетку. На стене отмечаем зоны крепления вытяжки, используя шаблон, уровень и рулетку. Делает отверстия под крепления. Крепим установку на саморезы и дюбеля. Соблюдаем горизонтальность при установке.

Таким образом, монтируется кухонная вытяжка своими руками.

К сведению! Вытяжки, которые встраиваются, считаются компактными и приемлемыми по стоимости. Это подходящий вариант для малогабаритных помещений.

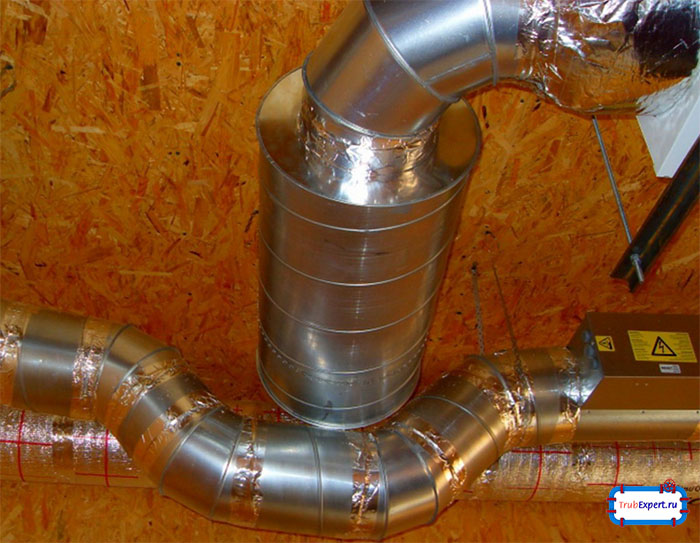

Вентиляция

При монтаже вентиляции очень важно всё хорошо загерметизировать

Для подключения агрегата к вентиляции подбираем комплектующие. Диаметр вентиляционной трубы для вытяжки должен соответствовать диаметру выхода вытяжки. Если трубопровод слишком длинный и имеет больше трех колен, то его производительность будет низкой. Для подсоединения агрегата к вентиляционной шахте к отверстию прокладывают короб из пластика.

Воздуховод с наименьшим количеством изгибов практичный и надежный.

Правила, которым надлежит следовать при установке агрегата. Рекомендации играют важную роль в функционировании оборудования. Установка крепко прикрепляется к потолку или стене. Работа вентилятора равномерная без дребезжания. Розетка заземлена. Электрический кабель защищен. Высота оборудования соответствует росту пользователя для повышенной комфортности, требования снип не нарушаются.

Методы маскировки труб любого диаметра и размера для вытяжки в частном доме: монтаж утепленного варианта

Желаете замаскировать трубы? Приобретите шкафы с навесной конструкцией. Существуют другие методы сокрытия неприглядных элементов вентиляции.

  1. При создании подвесного покрытия для потолка формируется короб для трубы.
  2. Установка труб была произведена? Упрятать их поможет пластиковый короб для вытяжки в декоративном оформлении. В него можно встраивать светильники. Изделие разных цветов и конфигураций подбирается под любой дизайн кухонного помещения.
  3. Существуют особые установки, встраиваемые в кухонную мебель. Конструкцию скрывают постоянно либо выдвигают во время пребывания на кухне. Практичное изобретение, позволяющее экономить пространство в помещении.
  4. Если не удается «спрятать» трубу, ее перекрашивают в цвет, совпадающий с оттенком отделки стен.

Перед тем как формировать пластиковый короб, необходимо учесть некоторые параметры. Ширина среднестатистической вытяжки – 0,5 м. Такое же значение должно быть у короба. Наименьшая глубина – 30 см для вмещения всех вентиляционных элементов. Высота короба устанавливается в зависимости от величины примыкающих элементов. Обычно все стремятся установить кухонную вытяжку не выше 0,85 м от плиты. Нижний параметр – 0,65 м от агрегата. Монтаж или восстановление вентиляционного короба осуществляется так: подготавливают заготовки с помощью электролобзика; приобретают металлические уголки и саморезы; скрепляют панели; задняя и средняя полки устанавливаются после составления короба.

Если не получается установить вентиляционный трубопровод, воспользуйтесь помощью мастеров! Стоимость услуги по монтажу воздуховода из пластика составляет около 2 тысяч рублей. Цена рассчитывается индивидуально, зависит от конструктивных особенностей и работы системы. Вытяжная труба должна монтироваться только специалистом, чтобы были соблюдены все меры безопасности.
