Простое комбинированное отопление — радиатор с теплым полом: 3 совета по монтажу

Тепло в доме – это забота домовладельцев в межсезонье и зимой. Одним из популярных видов отопления признан комбинированный вариант: теплый пол и радиаторы. Это эффективный и безотказный способ обогрева здания в любую погоду.

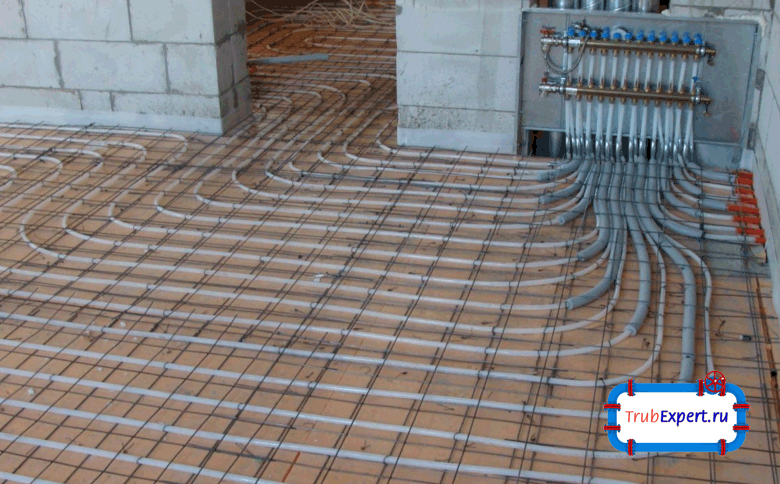

Комбинированное отопление теплый пол и радиаторы

Установить комбинированное отопление можно в любом здании

Правильно подобрав схему отопления, снижают расходы на энергоносители.

Напольное отопление не способно в полной мере обогреть здание, но при совмещении с радиаторами работает качественно и способствует полноценному обогреву. Данный обогрев считается экономичным вариантом.

Если в здании несколько этажей, то подходит комбинированный вариант. На первом этаже монтируются теплые полы, а на верхнем устанавливаются радиаторы.

В трубопроводе напольной конструкции температура ниже, чем в батареях.

Где можно сделать комбинированные системы

Если выбрать отопление в полу то устанавливать комбинированную систему обогрева можно в строении с любым количеством этажей...

Подходит данная конструкция в двухэтажные здания. При этом теплый воздух от пола нижнего этажа устремляется наверх и обогревает перекрытия, где располагаются батареи.

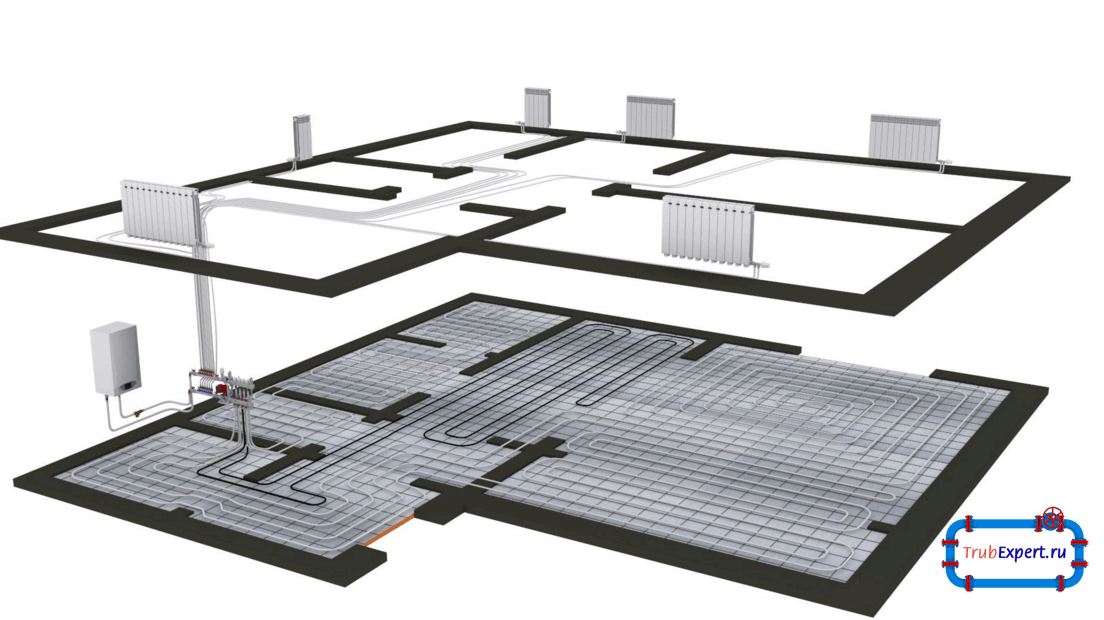

Монтаж системы отопления и теплый пол

Самым распространенным отоплением считается теплый пол и радиаторы

В качестве материала для обогревающего пола используется керамическая плитка.

Нельзя установить водяной теплый пол в квартире, если теплоноситель требуется брать из центрального водоснабжения. Для этого монтируется схема с теплообменником. При обустройстве конструкции в квартире потребуется привлечь специалистов.

Важно правильно выбрать напольное покрытие для теплого водяного пола. Рекомендуется применять  ламинат или плитку. Для подобных конструкций не подходит ковролин или паркет.

Особенности системы

Комбинированное отопление радиаторы плюс теплый пол имеет свои нюансы. Температура для батарей выше, чем значение у теплых полов. Для решения проблемы используются специальные клапаны, которые монтируются в линии обогрева полов. Они регулируют температуру, которая возвращается обратно.

Устройство клапана чувствительно  к температуре жидкости. Когда горячая вода проникает в змеевик, то клапан прикрывается, пока температурный показатель не станет нужного значения.

При данной комбинации оборудования учитывается сопротивление перемещению теплоносителя. Это значение у радиаторного трубопровода и змеевика должно быть идентичным. Контурные магистрали подсоединяются параллельно.

Проект отопления дома больших размеров предусматривает независимое подключение теплого пола и радиаторов.

Отдельные устройства легко регулировать. Для подключения применяются коллекторы. Раздельное использование способствует снижению скорости передвижения теплоносителя. При этом в каждой комнате создается собственное температурное значение, что снижает траты на отопление.

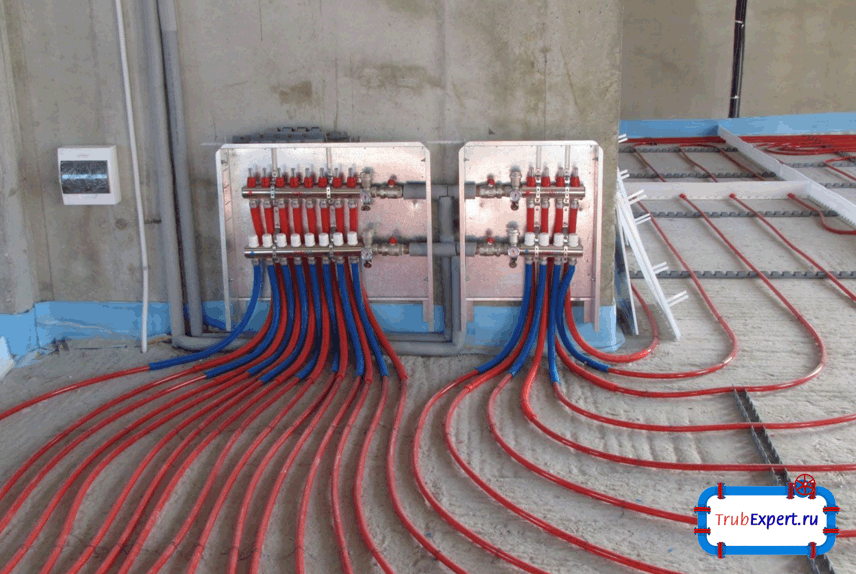

Схема отопления теплый пол и радиаторы

Если правильно подобрать схему к отоплению, то затраты ваши будут минимальные

Для регулировки и контроля напольного обогрева применяется терморегулятор погоды и механизм временного программирования. Регулятор вносит изменения при реагировании на внешнюю температуру. Программирование устанавливает нужную температуру на промежуток времени.

Варианты отопительных приборов

Комбинированное отопление предполагает выбор отопительного устройства.

При наличии газа монтируется конденсационный котел. Если газовая магистраль не проведена, то выбирается жидкое или твердое топливо. Для строения большой площади подойдет устройство, работающее на жидком топливе, но при этом стоит продумать вариант недорогого топлива. Используются котлы на твердом топливе. Они работают на угле, дровах или брикетах.

Напольный обогрев является экономичным. При этом радиаторы отопления создают тепловую завесу от окон и не дают дому остывать.

В конденсационных агрегатах КПД выше, чем в стандартных приборах. При этом топливное сырье расходуется медленнее.

 Отопительную конструкцию дополнительно оснащают насосными устройствами.

Что лучше водяной или электрический пол

Электрический и водяной пол по эффективности сравнимы. Отличия в стоимости. Обустройство водяной конструкции дороже пола на электричестве. Но подключение теплого пола к электричеству при эксплуатации обойдется дороже.

В частных постройках используется монтаж газового котла, батарей с высоким значением теплоотдачи.

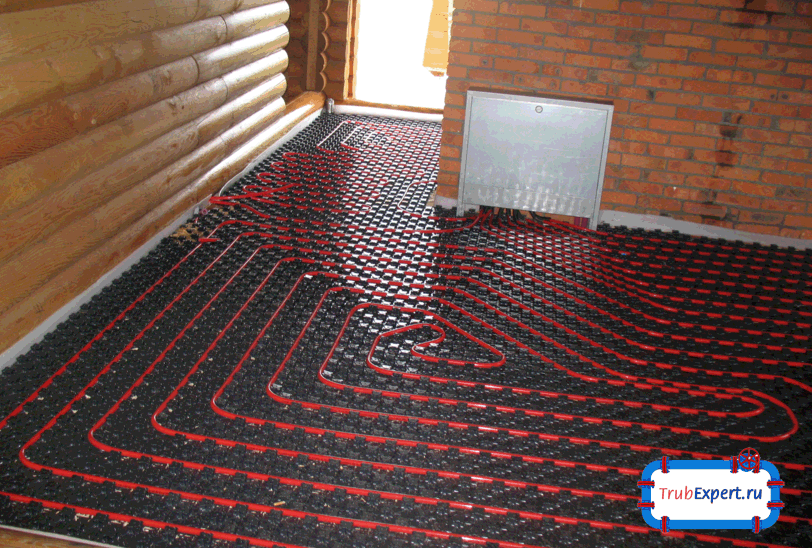

Теплый пол и отопление

Можно сделать водяной или электрический пол

В многоквартирных зданиях устройство водяного пола трудновыполнимо, поэтому монтируется электрический пол. При этом применяется инфракрасная пленка, карбоновые маты и специальный электрокабель. К преимуществам электрического пола относится простота монтажа.

Если установить дома пол на водяном отоплении, то данная схема имеет следующие преимущества:
  1. Прогрев масштабных площадей.
  2. Характеризуется экономичностью.
  3. Отличается низкими теплопотерями.
  4. Отсутствуют зоны перегрева.
  5. Длительный срок службы.

К минусам относится сложность конструкции, которую трудно выполнить своими руками. Существуют трудности при управлении температурой.





При обустройстве водяного теплого пола потребуется монтаж отопительного котла, труб из пластика и понадобится узел управления.

Электронный теплый пол имеет следующие достоинства:

  1. Равномерность обогрева.
  2. Простота в регулировке температуры.
  3. Характеризуется несложной установкой.
  4. Система монтируется в квартирах.

При планировании подобной конструкции учитываются следующие факторы:

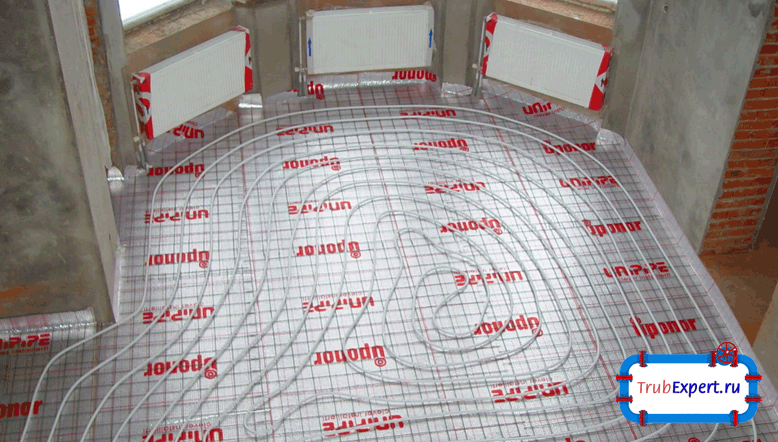

Комбинированное отопление

Выполнить такую работу сможет только опытный мастер

  • разновидность напольного покрытия;
  • планировка интерьеры;
  • мощность электрических сетей.

Среди недостатков можно отметить расход электроэнергии и необходимость заранее планировать интерьер.

При таких характеристиках для квартиры с центральным отоплением подойдет электрическая система. Для квартир с отдельным котлом подойдет конструкция с теплоносителем из воды.

В загородных домовладениях и коттеджах с большой площадью рекомендуется подключение к водяной схеме отопления.

Выбор радиатора

Внимания требует монтаж радиаторов отопления. К популярным моделям относятся алюминиевые и биметаллические батареи. Данные изделия характеризуются хорошей теплоотдачей. Стальные модели уступают по многим параметрам. Оптимальным вариантом является чугун.

Для автономной конструкции обогрева легче выбрать батареи, так как владелец регулирует теплоноситель, а система не подвергается сильным гидроударам.

Водяные радиаторы выбираются из чугуна или алюминия. Для комбинированной конструкции в квартире применяются чугунные или биметаллические модели. Батареи из данных материалов устойчивы к воздействиям химических веществ теплоносителя и с гидроударами.

Если выбирать российских производителей, то стоит рассмотреть модель  Rifar monolit. Изделия данной компании производятся из качественных материалов

Средняя цена радиатора варьируется от 1500 до 10000 рублей.

При выборе батарей стоит учесть мощность изделия, давление в системе и температуру теплоносителя.

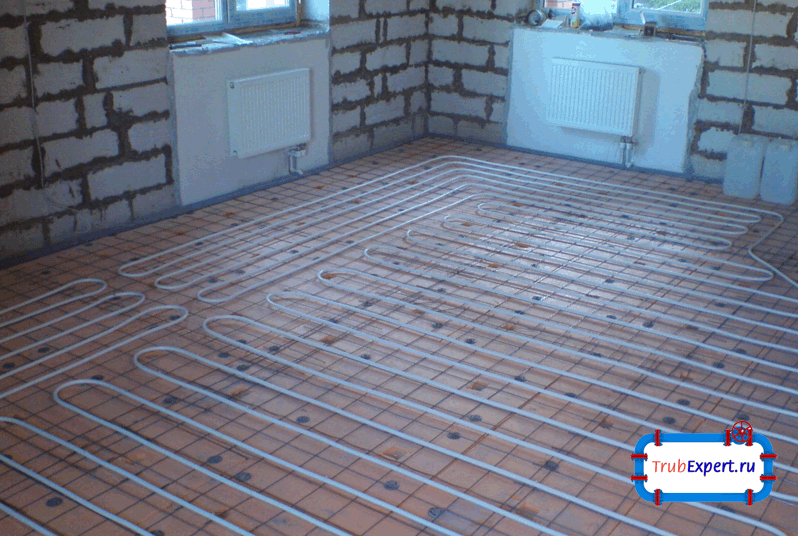

Отопление и теплые полы

Лучше покупать радиаторы известной фирмы

Напольный радиатор отопления работает по следующему принципу. Нагревается вода и начинается перемещаться по трубам. Когда жидкость достигает батарей, то данные приборы прогревают воздух.

Батареи бывают панельными и секционными. В зависимости от материала выбираются следующие радиаторы отопления встраиваемые в пол:

  1. Чугунные изделия отличаются надежностью и долгим сроком службы. При этом не имеет значение вид теплоносителя или источник тепла. Характеризуются повышенным значением мощности и стойкостью к температурным перепадам и коррозии.
  2. Алюминиевый радиатор в пол имеет небольшой вес и размер. Но при этом нагревается в короткие сроки и характеризуется высокой теплоотдачей. Данный материал не устойчив к скачкам давления в системе. Он не отличается прочностью и не выдерживает воздействие теплоносителя с кислотностью.
  3. Биметаллические радиаторы производятся из стали и алюминия. Внутри располагается прослойка стали, который устойчив к агрессивной среде и не поддается коррозии. А снаружи радиатор покрыт алюминием, который быстро нагревается и характеризуется отличной теплоотдачей.
  4. Батареи из стали состоят не из секций, а представляют собой панель. Применяются в небольших частных домах. Неустойчивы к коррозии и подвержены гидроударам.

Встраиваемые в пол радиаторы монтируются при помощи следующих правил:

  • устройства размещаются ниже и глубже для максимального обогрева;
  • между изделием и подоконником остается расстояние не менее 25 см;
  • ширина батареи подбирается не менее 60 % от размера оконного проема;
  • в схеме монтируются специальные краны на случай аварии;
  • для рационального использования конструкции применяется терморегулятор.

Трубы для теплого пола

В системе отопления комбинированной конструкции применяются качественные трубы. Для монтажа теплого пола применяются специализированные магистрали. Существует два вида подобных труб.

В пол устанавливаются следующие виды изделий:

  1. Металлопластиковые магистрали производятся из полиэтилена и алюминия. Данное изделие представляет собой композитный материал, элементы которого крепятся при помощи специального раствора. Качество изделия зависит от используемого клеящегося вещества. На добротную продукцию дается большая гарантия.
  2. Пластиковые или полиэтиленовые трубы являются цельными. Данные изделия бывают различной плотности. Есть несколько способов обработки данных изделий.

При изготовлении труб применяется сшивка полиэтилена, которая наделает материал тепловой стабильностью. В некоторых случаях применяются медные модели.

Создавая систему радиаторы плюс пол, стоит учитывать, что дополнительно понадобятся следующие материалы:

  1. Для эффективного функционирования конструкции применяется теплоизоляционный материал.
  2. Чтобы компенсировать температурное расширение стяжки пола используется демпферная лента.
  3. Для крепежа труб к полу применяются якорные скобы.
  4. Если пол монтируется несколькими секциями, то понадобится распределительный коллектор. Он оборудуется регулирующими кранами.

Используют различное покрытие на теплый водяной пол. Это может быть плитка или качественный линолеум.

Обустройство с газовым и твердотопливным котлом

Важным моментом считается устройство разводки по двум магистралям, когда присутствуют теплоносители с различным  температурным значением. В таких случаях используется гидрострелка.

Данный механизм представляет собой специальную камеру, которая делает связанные контуры независимыми. Этот элемент обеспечивает плавную и экономичную работу котла. В результате в линию полов поступает теплоноситель более низкой температуры, чем в батареи.

Часто в конструкции используется комбинированный бойлер.

Для комбинированной системы важно правильно выбрать котел.

Газовый агрегат считается самым востребованным. Он отличается дешевизной топлива и высоким КПД. При монтаже требуется механизм отвода продуктов сгорания, а также установка датчиков давления и газоанализаторов. Для конструкций теплого пола применяются конденсационные газовые устройства. При выборе аппарата стоит обратить внимание на мощность устройства, тип камеры сжигания, а также уровень автоматизации и зависимость от электроэнергии.

Стоимость для твердотопливного котла ниже, чем для газового устройства. Но данный агрегат тяжелее приспособить к устройстве теплого пола. Рекомендуется использовать комбинированные котлы.

При монтаже комбинированной системы стоит учитывать множество параметров. Выбирается качественное оборудование, материалы, проводится грамотное проектирование и монтажные работы. Важно подобрать покрытие для теплого водяного пола. При правильном выполнении работ конструкция порадует своей эффективностью.
