Как легко и просто собрать печь Булерьян самому: инструкция по изготовлению в 8 шагов

0 626

Если возникла необходимость в надежном агрегате для отопления загородных домов, выбирают печь Булерьян. Конструктивно агрегат представляет собой печь конвекционного типа в виде конструкции (топки), которую обвивают металлические трубы, сваренные между собой.

Котел Бренеран
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Отопительная система печь Булерьян — стальная цельносварная конструкция


Как работает конструкция

Котел Булерьян обогревает помещение намного быстрее по сравнению даже с усовершенствованными устройствами. Агрегат придумали в Канаде специально для лесорубов, которые нуждались в теплых помещениях. Булерьян и печь Бренеран – синонимы, еще агрегат называют буллером.


Где используют печь

Булерьян используют, чтобы отопить следующие объекты:

  • частные загородные дома, коттеджи и дачи;
  • ангары, гаражи, предприятия;
  • холлы и залы квадратурой до 300 м. кв.;
  • теплицы, парники.

Чтобы обогреть от одной печки несколько изолированных друг от друга помещений используют металлорукава, которые надеваются на края труб и гибко разводятся по комнатам. При этом для максимизации теплового эффекта рекомендуют применять вентилятор, обладающий нагнетательными свойствами.


Принципы функционирования

За основу работы инженеры техплотехники взяли печь-калорифер или трубно-конвекционный воздушный котел медленного горения.

Как работает Бренеран
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Котлы для обогрева воздушным потоком зданий

Котел Бренеран представляет собой комбинацию простейшей буржуйки с дровяной печью; схема сборки создает конвекцию принудительного типа, которая быстро нагревает воздух в помещении и плавно распространяет тепло в пространстве.

Принцип работы печи длительного горения для дома следующий: холодный воздух всасывается в агрегат снизу, а прогретые воздушные массы поднимаются вверх. Сплетенные трубы, соприкасаясь с топкой, греют находящийся внутри воздух до 150 градусов. При этом поверхность печи нагревается, в отличие от буржуйки, умеренно, не выжигая кислород.

Если купить готовый агрегат, придется потратить 200 долларов, поэтому с целью экономии хозяева изготавливают печь Булерьян своими руками. Для этого важно понимать, что устройство функционирует по газогенераторному принципу. То есть, в нижней камере печи сгорает горючее, а образованные при этом газы переходят в инжекторы, предназначенные для полного сжигания газообразных веществ. Благодаря этому чудо печь на дровах показывает коэффициент полезного действия, равный 80%.

На дверце агрегата расположен регулятор мощности, с помощью которого контролируют температуру нагретого в печи воздуха. Для этих же целей применяют и расположенный на дымовом патрубке регулятор-газификатор.

  • Газификация.
  • Быстрый нагрев.

Работа режимов направлена на достижение одной цели: быстрый нагрев помещения и долговременное удерживание комфортной температуры. Пространство нагревается за 20 минут. После этого в печку кладут топливо в виде древесины и переводят агрегат в газификационный режим. Делается это с помощью заслонок.

На протяжении 8-12 часов, когда работает одна закладка горючего, температура выходящего из котла воздуха равняется 50 градусам, чего хватает для поддержания тепла.

Устройство работает от твердого топлива­. Кроме древесины применяют брикеты из торфа, бумажные и деревоперерабатывающие отходы.

Важно: в качестве топлива не советуют применять уголь, т.к. это приводит к быстрой поломке агрегата.

Срок работы печи при условии правильной сборки бесконечен, хотя производитель ограничивает его 2 годами.

Печь в интерьере
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Котел в интерьере помещения

Булерьян с теплоносителем

Иногда применяют печь длительного горения с водяным контуром. Своей конструкцией изделие напоминает конвекционную печь, но с одним отличием: по трубам печи Аква Булерьян вместо воздушных масс продвигается теплоноситель.

Булерьян с водяным контуром перерабатывает топливо, в результате чего образуется газ, который сжигается в специальной камере. Теплообменником для такой печи выступает металлический кожух с внутренними трубами, который вплотную прижимаются к камере топки, а антифриз или вода гораздо быстрее насыщаются теплом.

Нагреваясь, теплоноситель циркулирует естественным образом. Чтобы поднять жидкость важно добиться определенного уровня давления, в чем помогает напорный коллектор. Если процесс идет недостаточно активно, в печь Булерьян с водяным контуром подключают циркуляционный насос.

Сначала антифриз или вода идут в верхнюю точку магистрали, после чего проходят по радиаторам и возвращаются в печь. Циркуляционные устройства и кран для слива монтируют на обратке схемы.

Буржуйка с водяным контуром типа Булерьян работает от естественной или принудительной циркуляции носителя тепла. При естественной схеме обязательно соблюдение углов и уклонов, что требует монтажных навыков.

Буржуйка с водяным контуром своими руками устанавливается в подходящем пользователю месте, из которого возможно вывести дымоход. При этом стены вокруг печи покрывают негорючим материалом, а агрегат устанавливают с отступом от предметов в полметра.

Плюсы и недостатки

Печи Булерьян своими руками выделяются несколькими преимуществами:

  • Экономичность.
  • Простое обслуживание.
  • Высокий уровень КПД.
  • Контролируемое горение.
  • Возможность функционировать от дешевого твердого топлива.
  • Независимость агрегата от газа, нефти и электросети.
  • Заметный эффект обогрева помещений даже с большой квадратурой.
  • Равномерность нагревания воздуха.
  • Долговременность сгорания одной закладки топлива.
  • Долговременная эксплуатация.
  • Безопасность устройства.
  • Надежность.
  • Герметичность.
  • Компактность.

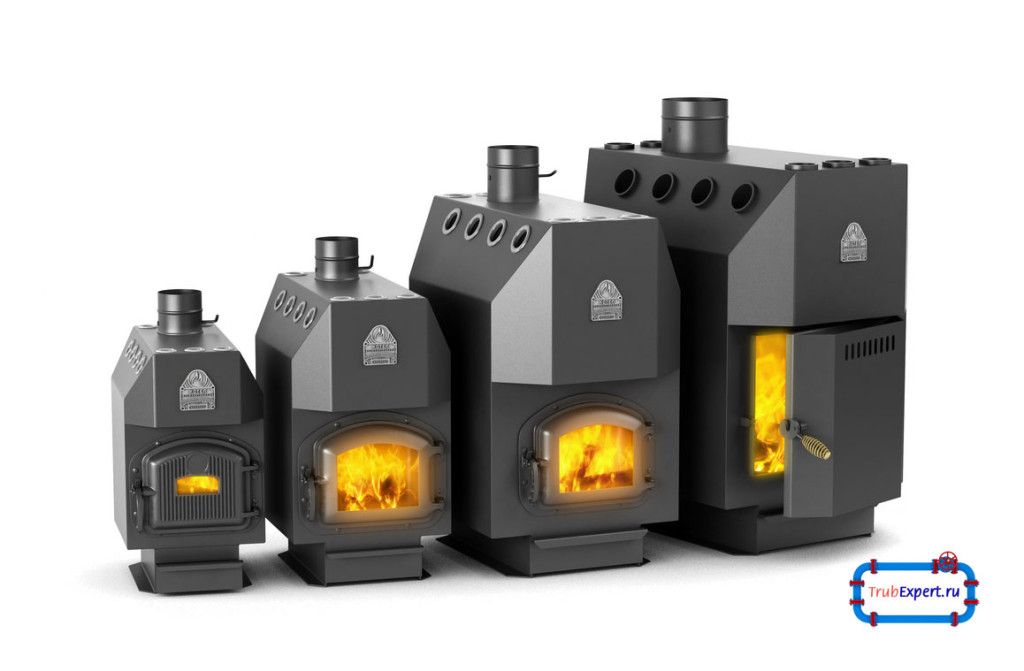

Котлы разных размеров
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Печи разных размеров и форм

Такая печка обогревает помещение и при этом позволяет наблюдать за завораживающим огнем. Поэтому хозяева коттеджей и загородных домов применяют агрегат для создания аутентичной и умиротворенной атмосферы со старинными нотками.

Чаще Булерьян производят из чугуна или листовой стали. Если устройство облагородить – оно гармонично дополняет даже претенциозные интерьеры.

Выделяют некоторые недостатки печи Бренеран. Это выражено в стремительном остывании помещения после прекращения топки. Чтобы сохранить тепло, рекомендуется регулярно подкладывать в печь дрова, не дожидаясь полного сгорания топлива.

Из негативных моментов выделяют возможность появления неприятного запаха в помещении и выпадения конденсата в дымоход для Булерьяна; необходимость выведения трубы на высоту 3 и выше метров от верхней кромки агрегата; сгорание пыли, а также необходимость в утеплении труб, идущих снаружи здания.

Схема устройства типа Булерьяна от производителя: вариант с водяным контуром, чертежи канадского варианта

Классическая печь состоит из следующих основных деталей:

  • металлическая топка, оснащенная двумя камерами;
  • трубы, согнутые вокруг печи.

Остальные элементы представлены на схеме, представленной ниже.


Нюансы установки

Особенности оборудования в том, что при установке важно обязательно соблюдать технику безопасности!

Рекомендуют правильно определиться с местом установки. На пол обязательно стелют покрытие, гарантирующее огнеупорность и невоспламеняемость.

Дымоход для Булерьяна своими руками в высоту должен достигать не менее 3 метров, этот момент обязательно учитывать!

Несмотря на заявление производителей об умеренной температуре поверхности печи, важно изолировать ее от соприкосновений с предметами и стенами, иначе это создаст пожароопасную обстановку.

Схема устройства Булерьяна
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема устройства классического Булерьяна

Важно! Если печь дымит, значит построен недостаточно высокий дымоход, в трубах скопился деготь или дымоход слабо утеплен.

Пошаговый инструктаж по изготовлению печи на дровах для бани и отопления дома своими руками

Чтобы самостоятельно сделать буллер следует запастить инструментом и материалами:

  • аппарат для сварки;
  • 4-6 миллиметровый листовой металл;
  • 5-6 сантиметровые трубы (в диаметре);
  • набор инструментов;
  • конструкция для сгиба труб.

Пошаговая инструкция выполняется по такому алгоритму:

  1. Делают удерживающую раму для печки.
  2. Сгибают трубки.
  3. Подготавливают устройства для сбора влаги и отвода дыма.
  4. Заготавливают дверцы для печки и заслонки.
  5. Обустраивают топку.
  6. Собирают каркас из труб.
  7. Монтируют дверки и заслонки.
  8. Тестируют работу печки.

Подробная схема и чертеж печи Булерьян своими руками представлены на специализированных сайтах.

Из нарезанных листов металла делают цельный корпус, затем конструкции придают жесткость и устойчивость. После этого печь внутри разгораживают на 2 части: для дожигания газов и сжигания топлива.

Затем сваривают конструкцию со стенкой, оснащенной дверцей (такую лучше заранее купить). Сваривают торцы, проверяют герметичность швов. Затем сваривают подставку и корпус. Печь устанавливают на место и на последнем этапе монтируют шиберы с дымоходом.

ПОСМОТРЕТЬ ВИДЕО

Популярным считается сборка печи из профильной трубы своими руками. При этом желательно обладать простейшими техническими навыками и уметь работать со сварочным аппаратом.

По отзывам пользователей, применение Булерьяна позволяет заметно сэкономить средства, что во времена кризиса считается важным! При этом обитатели дома получают комфортную и теплую обстановку, в которой хочется жить. Печь булерьян — отличный вариант для отопления небольших помещений!
