Как смонтировать отопление или канализацию с помощью сантехнических фитингов: 3 простых способа

0 587

Фитинги – это соединительные элементы, с помощью которых осуществляют стыковку труб в водяных, отопительных и канализационных магистралях. Сантехнические фитинги применяются при необходимости поворота или разветвления трубопровода, перехода на трубы другого диаметра, установки запорной арматуры, ремонта или замены отдельных звеньев цепи.

Система отопления в подвале своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

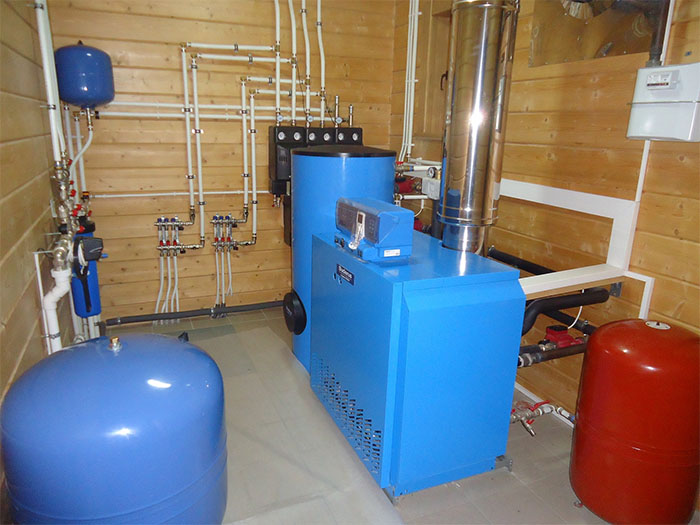

Система отопления в подвале своими руками

По способу соединения фитинги разделяют на следующие категории:

  1. Резьбовые. Эти фитинги для сантехники имеют внутреннюю или наружную резьбу, с помощью которой деталь соединяется с трубой, также имеющей соответствующую нарезку.
  2. Компрессионные или обжимные. Стыковка происходит при помощи гайки, прижимающей фиксирующее кольцо к поверхности изделия.
  3. Фланцевые. Соединение происходит болтами или шпильками с установкой между фланцами уплотнительного герметизирующего материала. Уплотнитель для сантехники берется резиновый, полипропиленовый или графитовый;
  4. Пресс — фитинги. При помощи специального пресса втулка, находящаяся в корпусе элемента, прочно обжимается вокруг трубы.
  5. Самофиксирующиеся. Ключом – съемником система из двух колец (одно из которых имеет зубцы) путем обжима намертво фиксирует трубу в фитинге.

Какие бывают фитинги

Монтаж участка полипропиленового водопровода
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

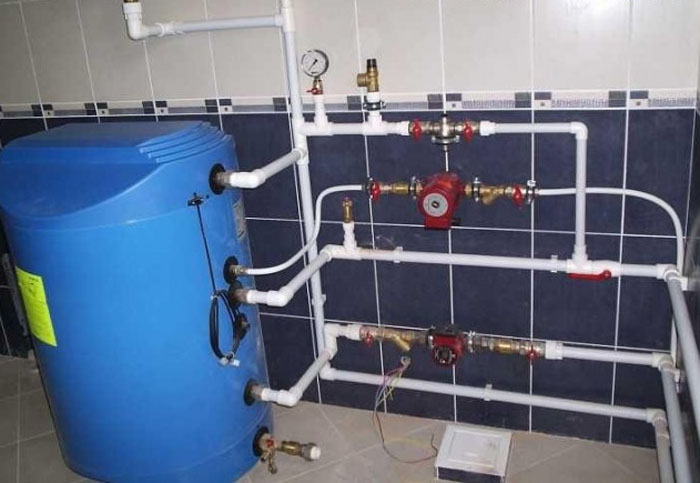

Монтаж участка полипропиленового водопровода происходит в несколько раз быстрее, чем у стальных труб.

Набор соединительных элементов для трубопроводов состоит из следующих деталей:

  • сантехнический тройник устанавливается в местах, требующих разветвления магистрали на 2 нитки;
  • углы, отводы ставятся в местах изменения направления магистрали, угол поворота от 45 до 120°;
  • крестовины позволяют устраивать два ответвления от центрального трубопровода;
  • муфты соединяют прямые трубы в единую цепь;
  • переходники для труб позволяют стыковать элементы системы разных диаметров, сюда же входят сгоны, футорки;
  • заглушки, колпаки, пробки применяются при ремонтных работах или на тупиковых отрезках системы для закрытия торцов;
  • запорная арматура (краны, вентили) служит для открытия или закрытия движения потока в трубопроводе;
  • штуцер используется для перехода на гибкий шланг или образует переход на вторую ветку системы, также к нему подключается муфтовый вентиль.

Отопление и водопровод

Применение соединительных элементов при монтаже отопительных магистралей или водопровода заметно упрощает сборку и удешевляет саму конструкцию. Виды сантехнических труб и соединений разнятся в зависимости от материала, из которого они сделаны.


Соединение стальных трубопроводов сантехническими фитингами ВН 15

Фитинги для металла изготовляются из стали, ковкого чугуна, латуни или меди. Стыковка осуществляется сваркой (неразъемная) и резьбовыми элементами (разъемная).

Свертные или разъемные фитинги можно применять не один раз, после снятия муфты с трубы достаточно заменить уплотняющую прокладку.

Сантехнические краны и переходники для стали имеют резьбовое соединение, устанавливаются для перехода с одного диаметра труб системы на другой, перекрывания потока при авариях, ремонте и замене проблемных звеньев. При монтаже применяются уплотнительные нити (ФУМ, лен), которые наматывают на резьбу и герметизируют стык.

Для дополнительного ответвления участка магистрали или монтажа муфтовой арматуры применяются штуцеры для трубопроводов.

Применение стыковочных фитингов для медных труб: цена за качество

Заменяем трубы
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Заранее продумайте из какого материала вы хотите сделать водопровод

Соединительные детали изготавливаются из меди и латуни, герметичность стыков достигается методом пайки деталей, что делает линию неразъемной или с применением пресс — фитингов и компрессионных муфт. В этом случае в месте стыковки труб можно врезать запорную арматуру, радиаторы или другие приборы, а также проводить ремонт и замену звеньев магистрали.

Трубопроводы из металлопластика

Для производства соединителей используют чистую латунь или с никелированным покрытием. Поскольку такие трубы выпускаются бухтами, то можно приобрести нужное количество материала сразу на всю длину водопровода или отопительной системы.

Виды фитингов для металлополимерных труб ограничиваются муфтовым краном да комбинированной муфтой для перехода со стальной магистрали на металлопластиковую. Устанавливаемый водопроводный штуцер позволит подключить к системе стиральную или посудомоечную машину.

Если требуется соединение коротких отрезков, то оно проводится разъемными, компрессионными или пресс — муфтами.

Системы из полипропиленовых (пластиковых) труб с кранами

Для монтажа трубопровода из ПП используют фитинги из того же материала. Соединение гладких деталей производится обжимной муфтой с применением специального оборудования или пайкой электромуфтой со встроенным нагревательным элементом.

Для установки запорной арматуры или перехода на другой диаметр берется муфта, комбинированная с впрессованным латунным резьбовым элементом.

Соединение труб из полиэтилена

Фитинги для ПЭ почти не отличаются от элементов для ПП, пластиковый сантехнический тройник, переходник или муфта могут использоваться такие же. При стыковке кроме резьбового соединения, электрической и компрессионной муфты может применяться метод склеивания деталей специальными клеящими составами.

Пластиковая сантехническая гофра применяется для подключения бытовой техники (стиральной, посудомоечной машинки) к водопроводу.

Установка батарей
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
При замене батарей в многоквартирном доме чаще всего пользуются услугами сантехника

Фитинги для гофрированной нержавейки

Совсем недавно в системах отопления, горячего и холодного водоснабжения стали использоваться трубы из гофрированной нержавеющей стали с покрытием из полиэтиленовой пленки. Гофра для труб отопления и водопровода быстро монтируется, благодаря своей гибкости и прочности, она может быть установлена в труднодоступных местах. Срок службы такой магистрали равен 30 годам.

Фитинги для гофрированной нержавеющей стали немного отличаются от соединительных элементов для других материалов, они производятся из сантехнической латуни с уплотнительными кольцами из высокотемпературного силикона. Элементы не содержат резьбового соединения, при монтаже стыка муфта устанавливается на конец трубы и при помощи разводного или газового ключа затягивается надвижная гайка. Силиконовое кольцо герметично обжимает гофру, ребра которой обеспечивают дополнительную прочность.

Гофра из нержавейки для отопления может стыковаться беспрокладочным высокотемпературным фитингом. Принцип работы этого элемента заключается в деформации края гибкой подводки при закручивании надвижной гайки, в результате образовывается герметичное прочное соединение. Муфта при необходимости может сниматься и снова использоваться.

По способу соединения фитинг для гофрированных труб делится на прямой, который соединяет участки одинакового диаметра, и редукционный, стыкующий разные по сечению трубы.

Для обрезки гофры используется резак или труборез.

Не рекомендуется использовать фитинги для гофрированной нержавеющей трубы, подверженные коррозии.

Для крепления подключенных к системе отопления приборов к стенам применяется сантехническая фурнитура из нержавейки.

Канализация

Для отвода сточных вод в септик или центральную канализационную магистраль применяются регистры из различных материалов, которым должны соответствовать соединительные элементы.

Фитинги
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Навивочные РВД применяют при более тяжелых работах

Фитинги для трубопровода из чугуна

На фоне современных материалов чугунная канализация не теряет своей привлекательности, она по-прежнему долговечна и надежна. Сантехнический тройник и штуцер нужны для проведения трубопровода дома.

Для соединения отдельных регистров используют трубы и фитинги из ковкого серого чугуна, черные и оцинкованные. Цинковое покрытие защищает от воздействия агрессивной среды, повышает антикоррозийные свойства и срок службы элементов.

Монтаж сантехники производится при помощи муфт, отводов, колен, крестовин и переходников. Для увеличения жесткости на них делается специальное ребро – буртик.

Соединение деталей осуществляется резьбовым способом, раструбом или фланцем.

Фитинги для канализации из ПВХ и полиэтилена

Трубы из полимерных материалов пользуются спросом из-за легкости, долговечности, простоты монтажа и, что немаловажно, невысокой стоимости.

Монтаж сантехники из ПВХ и ПП производится с помощью элементов из тех же материалов. Соединение регистров производится надвижными и свертными муфтами. Повороты трубопровода делаются с помощью углов и отводов, разветвления линии осуществляются крестовиной или тройником. Переход с одного диаметра на другой делается установкой редукционного фитинга.

Все стыковочные элементы имеют уплотнительные кольца из резины или полипропилена, которые служат для усиления герметичности стыков. Материалы не подвержены воздействию кислот, солей или щелочей, присутствующих в сточных водах. Они не боятся перепадов температур, не лопаются при замерзании водяного потока, на протяжении всего срока службы не теряют эксплуатационных и технических качеств.

Стыковка производится клеевыми составами, электрическими муфтами с нагревательным элементом (пайка), обжимными муфтами или раструбом.

ПОСМОТРЕТЬ ВИДЕО

При использовании фитингов можно собрать водопровод или канализационный трубопровод любой сложности. Сантехнические фитинги используются при монтаже трубопровода и коммуникаций в целом.
