3 секрета про стальные трубы с квадратным сечением: польза для дома и промышленности

Функционирование предприятий нефтегазовой, химической, энергетической промышленности, коммунального хозяйства, а также других отраслей напрямую зависит от работы металлургического комплекса. Ведь трубы применяются в разных сферах жизнедеятельности человека.

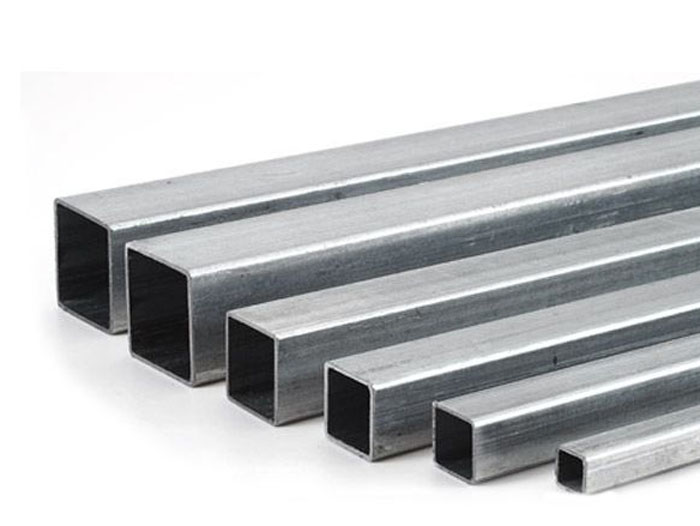

Трубы квадратного сечения

В данной статье мы рассмотрим стальные магистрали квадратного сечения: особенности их производства, сортимент, области использования.

Технологический процесс изготовления профильной трубы квадратного сечения

Квадратная труба из стали характеризуется наличием четырех ребер жесткости и имеет профильное сечение в форме равностороннего прямоугольника. Изготовляется она тремя способами:

  1. Сварным;
  2. Прокатным;
  3. Путем механической формировки из круглой заготовки.

Применение сварки под нагрузкой

Производство стальной магистрали данной методикой предполагает использование специальных станков. Изделие формируют из листов, после чего края материала сваривают встык. Очередность выполнения работ:

  • сталь поступает на предприятие в рулонах. Материал режут на листовые заготовки— штрипсы;
  • штрипсы распускают на полосы, которые по ширине соответствуют периметру сторон отверстия готового продукта;
  • стальную полосу вставляют в станок, где путем вальцевания формируют профиль изделия;
  • полуфабрикаты сваривают по продольному шву индукционной, или электродуговой сваркой;
  • производят контроль качества —профиль изделия калибруют, устраняют дефекты сварочного шва.

На заметку: индукционная сварка применяется при изготовлении тонких труб с отверстием 10×10-20×20 мм. Габаритные магистрали, толщина стенки которых составляет 2-3 миллиметра, соединяют с помощью электродуги.

Прокатные технологии труб 70×70х5, 25×25, 100×100, 20×20, 40×20, 10×10, 30×30х2, 80×80х4, 60×60х2

Трубы квадратные стальные

Производство стальных труб данным способом позволяет получить бесшовный продукт

Основа методики —холодная и горячая деформация заготовок, осуществляемая на прокатном оборудовании. Производятся квадратные магистрали горячекатаным способом в такой последовательности:
  1. стальная заготовка разогревается и попадает на прокатный стан, где из нее изготовляют гильзу;
  2. изделие вальцуют, удлиняя его, уменьшая толщину стенок;
  3. круглый полуфабрикат прессуют, калибруют, формируя квадратный бесшовный профиль;
  4. готовые магистрали нагревают, медленно охлаждают (для снятия внутренних напряжений), нарезают на необходимые размеры, производят визуальный контроль качества, упаковывают.

Бесшовная квадратная труба из стали изготовляется также путем холодной деформации. Порядок действий:





  1. из стального листа высаживают заготовку, из которой на прокатном стане формируется гильза;
  2. холодное изделие, путем выкатки на вальцах, превращают в круглый полуфабрикат;
  3. заготовку прессуют, придавая ей форму равностороннего прямоугольника;
  4. изделие калибруют, формируя стенки определенной толщины;
  5. готовый бесшовный профиль поддают отпуску, устраняющему напряжение в его верхних слоях.

Учтите: несмотря на технологическую схожесть прокатных процессов, результаты производства будут отличаться. Холоднокатаная стальная труба квадратного сечения имеет тонкие стенки, поскольку пластичность материала ограничивает размеры профиля. Горячая деформация позволяет получить магистрали с более толстыми стенками. Это обусловлено большей площадью сечения профиля.

Механическая формировка нержавеющей трубы

Кустарный способ производства труб

Это кустарный способ изготовления пустотелых предметов

Суть его заключается в формировании из круглой магистрали квадратного изделия при помощи специальных вальцов. Это дешевый способ производства, не требующий дорогостоящих приспособлений. Он имеет ряд недостатков:

  • несоответствие ГОСТу. Изделия не калибруют, не подгоняют под нужный размер;
  • готовый продукт не проходит термообработку, поэтому он менее прочный и износостойкий по сравнению с фабричными аналогами.

Соответствие нормативам электросварной оцинкованной трубы

Стальные магистрали, изготовленные вышеперечисленными способами, должны соответствовать установленным стандартам. ГОСТ на стальные квадратные трубы определяет параметры изделий — форму и размеры. Профильная квадратная труба должна быть изготовлена строго по госту.

Сортамент металлопроката: все размеры, виды, вес

Ассортимент стальных труб с сечением в форме равностороннего прямоугольника огромный. Чтобы упростить выбор изделий, разработан сортамент. Это классификатор, позволяющий упорядочить магистрали по определенным характеристикам — виду, способу изготовления, эксплуатационным качествам.

Размеры квадратной трубы нормирует ГОСТ 8639 82. Он определяет длину и толщину стенок изделия. ГОСТ на квадратную трубу содержит 24 основных типоразмера. Минимальное сечение магистрали равно 10 мм, максимальное — 180 мм.

Габариты металлургических продуктов зависят от способа их изготовления:

  • бесшовные магистрали с сечением профиля в пределах 10×10-120×120 мм, толщина стенки которых составляет 1-8 мм, формируются холоднопрокатным методом;
  • труб без швов, сечение профиля которых составляет от 10×10 до 160×160 мм, а толщина стенок 4-14 мм —изготавливаются горячекатаным способом;
  • прямошовные изделия, сечение профиля которых варьируется в пределах 10×10-100×100 мм, а стенки имеют толщину 1-5 мм, продукуют по сварной методике.

Мелкие трубы квадратного сечения

Мелкие трубы квадратного сечения производятся по сварной и холоднопрокатной технологии, крупные — горячекатаной

Сферы применения прямоугольных алюминиевых труб ГОСТа 30245, 8639 82: цена не вопрос

Использование продукта определяется его техническими характеристиками. Стальные квадратные трубы отличаются от круглых:

  • большей прочностью на изгиб (при одинаковом весе);
  • меньшей прочностью в отношении внутреннего/внешнего давления;
  • меньшим сечением.

Прочность, компактность, стойкость к изгибам делают магистрали с квадратным сечением незаменимыми в:

  • сооружении несущих металлоконструкций, перекрытий;
  • автомобилестроении (для формирования каркаса машин, мотоциклов, велосипедов, рамных конструкций);
  • сельском хозяйстве (для возведения теплиц);
  • обустройстве придомовой территории (для сооружения навесов, тентов, перил);
  • изготовлении ограждений (калиток, ворот);
  • строительстве малых архитектурных форм (бытовок, гаражей);
  • производстве мебели (для формирования каркасов столов, кроватей, стульев).
  • изготовлении предметов декора (подставок для цветов, лавок, мангалов) методом сварочной ковки.

Профильная квадратная труба используется практически во всех отраслях.
