Соединение пластиковых труб с металлическими: простой способ

Ассортимент труб, применяемых для монтажа водопровода и отопления, постоянно расширяется и зачастую при проведении ремонта или подводе труб в новый дом приходится соединять трубопроводы из разных материалов. Старые магистральные трубопроводы и стояки отопления, водоснабжения и канализации в многоквартирных домах преимущественно смонтированы из металлических труб, сейчас же в основном для этих целей применяют трубы из разных видов пластика.

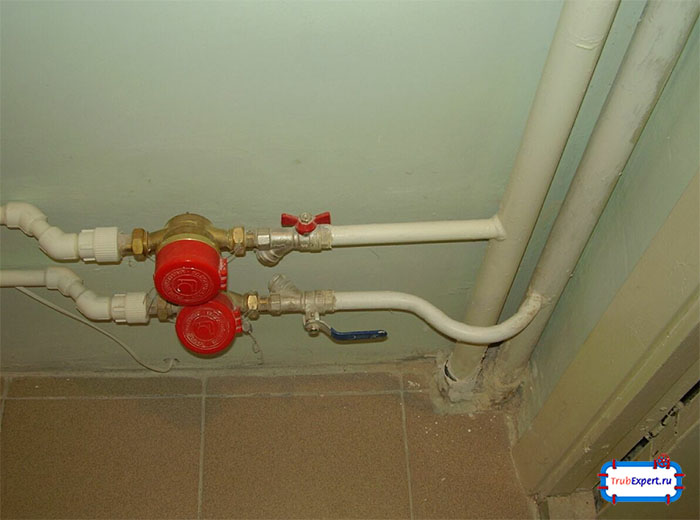

Соединение труб

Для соединения разных труб нужны специальные переходники

В силу разных физических и химических свойств материалов произвести соединение при помощи сварки или пайки невозможно. Чтобы соединить металлическую и пластиковую трубу производители предусмотрели несколько способов надежного механического соединения.

Где и почему применяется соединение «металл-пластик»

Соединение металлической трубы с пластиковой понадобится произвести в следующих случаях:

  1. При проведении ремонта, установке новых приборов или перепланировке расположения водоразборных точек (смесителей, унитазов, биде, душевых кабин).
  2. В случае повреждения участка металлической трубы в результате коррозии или по другим причинам возникает потребность в его замене.
  3. При замене или изменении мест размещения отопительных приборов.
  4. При строительстве нового дома и подключении внутреннего водопровода и отопления к центральным трубопроводам.
  5. При необходимости замены участка чугунной канализации в результате образования отложений и сужения диаметра или появления течи при повреждениях. Также может понадобиться врезка в старую канализацию для слива нечистот при установке новых точек водоразбора.

При проведении ремонта большинство хозяев отказываются от дальнейшего использования труб из металла. Чтобы понять, почему потребители делают выбор в пользу пластиковых труб, стоит сравнить некоторые характеристики обоих материалов:

  • Долговечность. Расчетный срок службы пластиковой трубы (как полипропиленовой, так и полиэтиленовой или ПВХ) составляет не менее 50 лет. По этому параметру пластик превосходит сталь и чугун.
  • Устойчивость к повреждениям. Сталь отличается высокой прочностью и устойчивостью к механическим повреждениям, чугун относится к более хрупким металлам, в то же время прочности пластика вполне достаточно для обычных условий эксплуатации, а линейные расширения в результате перепадов температур компенсируются эластичностью материала.
  • Коррозионная стойкость. Один из главных недостатков металла – подверженность коррозии, пластик лишен этого недостатка.
  • Качество подаваемой воды. Полипропилен и другие виды пластика не оказывают никакого влияния на химический состав и структуру воды, в то же время металл подвергается коррозии, в результате чего ухудшается вкус и качество жидкости.
  • Герметичность. Эта характеристика у обоих видов не вызывает нареканий за исключением чугуна, подверженного протечкам в местах соединений отдельных элементов.
  • Устойчивость к воздействию температур. По этому параметру лидирует металл, однако и пластиковые трубы выдерживают максимально допустимую температуру в системе отопления. Коэффициент линейного расширения у пластика выше и под воздействием высокой температуры труба удлиняется и провисает на протяженных участках. Зная об этой проблеме, производители предусмотрели использование компенсационных фитингов.
  • Экологичность. В отличие от металла, пластик устойчив к биологическим и химическим воздействиям, не вступает в реакцию с примесями, содержащимися в воде, не подвержен коррозии и не способствует развитию микроорганизмов. Гладкая внутренняя поверхность препятствует образованию отложений и засорам.
  • Токопроводимость. Пластик не является токопроводящим материалом. Металл же проводит электрический ток, а блуждающие токи приводят к повреждению и выходу из строя приборов.
  • Сложность монтажа и обслуживания. Пластиковые трубы легкие и транспортировка обходится значительно дешевле. Монтаж выполняют при помощи относительно простых и компактных инструментов (паяльник для полипропилена или пресс-клещи для сшитого полиэтилена и металлопластика), тогда как для работы с металлическими трубами требуется сварочный аппарат, инструмент для нарезания резьбы и другое оборудование, а сам процесс монтажа отличается трудоемкостью.

Кроме перечисленных характеристик, пластиковая и металлопластиковая труба имеет привлекательный внешний вид. Белый или серый цвет гармонирует с сантехническими приборами и радиаторами отопления и не требует покраски.

Виды возможных соединений

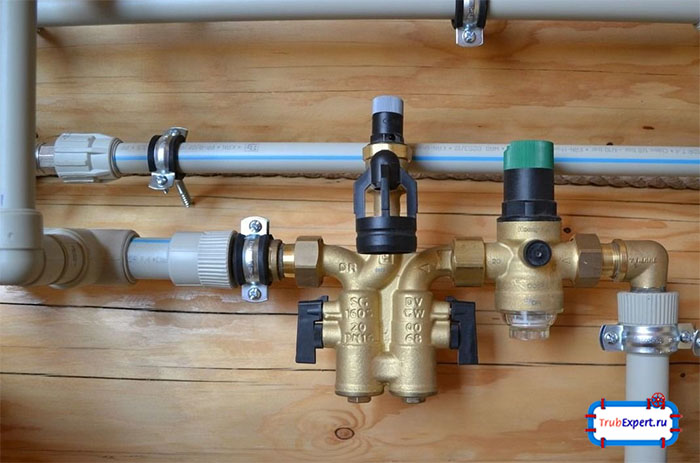

Трубы

Для соединения пластика и металла пояльник не понадобится

Учитывая, что сварное соединение разнородных материалов невозможно, производители разработали фитинги для пластиковых труб, предоставляющие возможность соединить металлическую трубу с пластиковой. Переходники для труб водоснабжения и отопления выпускаются двух видов:

  1. Фланцевые соединения. Соединение труб большого диаметра при помощи резьбовых фитингов требует приложения ощутимых физических усилий и зачастую невозможно. Кроме того, обеспечить надежность такого соединения сложно, велика вероятность неравномерного нанесения герметика (пакли или ленты фум) или недотягивания резьбы. Соединение полипропиленовых труб с металлическими трубами диаметром больше 40 мм выполняется с применением фланцев. Фланцы – это плоские соединительные фитинги круглой (реже – квадратной) формы с отверстиями для соединения при помощи болтов. Стальные фланцы производят трех видов: приварные, воротниковые и свободные с приварным кольцом. Ответной частью является фланцевое соединение пропиленовых труб, с одной стороны которого расположено пластиковое кольцо с отверстиями (или глухое, отверстия просверливаются под стальной фланец), а с другой – муфта для присоединения трубы. Фланцевые соединения трубопроводов легко собираются и разбираются, кроме того, между фланцами может устанавливаться фланцевая стальная задвижка.
  2. Резьбовое соединение. Чтобы соединить пластиковую трубу с железной при помощи резьбы применяется переходная муфта с металла на полипропилен с внутренней резьбой или разъемная муфта американка. Для создания наружной резьбы на железной трубе применяют клуппы для нарезки или используют приварные ниппели.

Приварные ниппели, соответствующие требованиям ГОСТа, выпускаются с метрической резьбой. Для присоединения пластикового резьбового фитинга понадобится переходник с метрической резьбы на дюймовую. Тип резьбы рекомендуется уточнять при покупке соответствующих элементов.

Для перехода с чугунной на пластиковую канализацию применяют резиновые уплотнительные манжеты или пластиковый переход с резиновой вставкой и уплотнительным кольцом. Подключение слива унитаза к чугунной канализации выполняют пластиковой гофрой, патрубком или коленом с резиновой вставкой.

Особенности монтажа резьбовых фитингов

Чтобы нарезать переход со стальной трубы на полипропилен, выполняют следующие работы:





  • Фиксируют в тисках.
  • Очищают место нарезки.
  • Смазывают олифой.
  • При помощи киянки устанавливают клупп.
  • Медленными вращениями нарезают резьбу нужного диаметра.

Полученная резьба тщательно очищается, после чего на нее по направлению часовой стрелки наматывают ленту фум или паклю (пакля герметизируется паковочной пастой).

При нанесении уплотняющих материалов важно не перестараться с количеством. Фитинг с внутренней резьбой накручивают вручную почти на всю длину резьбы, без применения вспомогательных инструментов. В противном случае возможно возникновение микротрещин и протекание в месте соединения.

Следующий шаг – выбор полипропиленовой муфты для соединения труб с внутренней резьбой. При выборе учитывают соотношение диаметров металлических и полипропиленовых труб. Для присоединения к стояку применяют соединительные муфты с диаметром резьбы, соответствующим диаметру стояка (1 дюйм или ¾ дюйма), а вот приварная часть соответствует диаметру 16 или 20 полипропиленовой трубы для внутренней разводки.

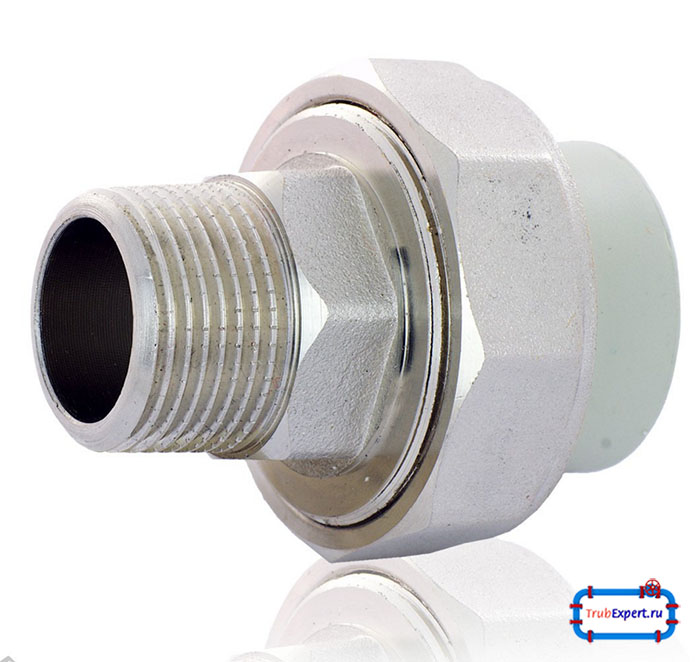

Переходник

Переходник с пластиковой трубы на металлическую

Муфта аккуратно, вручную, накручивается на наружную резьбу до упора. После этого с помощью сантехнического ключа (попки) допускается довернуть резьбу не более чем на четверть оборота.

После этого к фитингу можно соединять пластиковые водопроводные трубы и производить проверку места соединения на протекание. Резьбовое соединение стальной трубы с полипропиленовой отличается надежностью и простотой выполнения.

Такие же способы соединения полипропиленовых труб применяются для резьбового подключения фильтров, запорной арматуры и других приборов и оборудования. Зачастую для подключения сливных бачков, электрических бойлеров и других приборов применяют более гибкую металлопластиковую трубу. Соединить металлопластиковую трубу с полипропиленовой также можно при помощи резьбовых фитингов, соблюдая такие же правила паковки и сборки.

Соединение при помощи фланцев

Фланцевое соединение обладает рядом преимуществ:

  • Процесс монтажа прост и не требует применения специальных инструментов.
  • Соединение разборное, между фланцами может устанавливаться фланцевая задвижка для перекрытия воды. В случае возникновения засора или для проведения ремонтных работ задвижка перекрывается и фланец отсоединяется.

Для монтажа бытового водопровода и отопления применяются свободные фланцы. Подсоединение выполняется в несколько этапов:

  • Строго перпендикулярно болгаркой обрезается конец металлической трубы.
  • Место среза и прилегающая поверхность зачищается и обезжиривается.
  • На очищенную поверхность одевается резиновая втулка под фланец.
  • Устанавливается фланец и присоединяется при помощи болтов к ответной части. Чтобы избежать перекоса и добиться плотного соединения, болты закручивают равномерно, поочередно вкручивая каждый болт на несколько оборотов.

Кроме описанного процесса, применяют фланцевые муфты для соединения полиэтиленовых труб с насосным оборудованием, клапанами или задвижками.

Соединение пластиковой и чугунной канализации

Подключение пластиковой канализации к чугунной в зависимости от ситуации выполняется с использованием различных переходников:

  1. Подключение в раструб чугунной канализации выполняется при помощи резиновой манжеты. Раструб очищают от загрязнений и ржавчины, после чего на наружную часть манжеты наносят слой силикона и помещают в раструб. Внутреннюю часть для улучшения скольжения смазывают техническим вазелином и вставляют пластиковую канализацию.
  2. Для подсоединения к срезу чугунной канализации применяют пластиковый переход с резиновой вставкой и уплотнительным кольцом. В этом случае очищают наружную поверхность чугуна и одевают резиновую вставку, поверх одевают пластиковый переход с уплотнительным кольцом и подсоединяют раструб пластиковой трубы.
