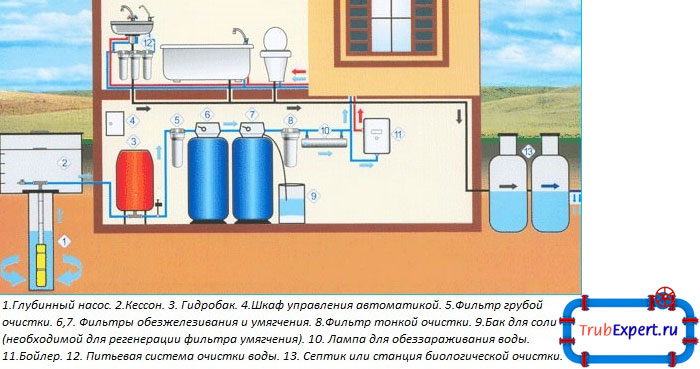

Все больше людей предпочитает собственные дома многоквартирным. И нередко на участке, где планируется построить дом, нет подведенных коммуникаций. Тогда решать вопрос, как организовать водоснабжение, приходится самостоятельно. Домохозяева роют скважины, устанавливают насосные станции и домашние котельные.
При таком подходе, каждому, кто хочет повысить производительность насоса, продлить срок службы оборудования или подключить более одного насоса, необходимы шкафы управления. Они обеспечивают автоматическое управление насосом. Такая система позволит автоматизировать управление агрегатами, связанными с подачей, отводом и дренажем воды. Поскольку щит управления насоса останавливает работу насосов в случае необходимости, распределяет нагрузку между несколькими устройствами равномерно, а также может переходить в менее интенсивный режим работы, он ощутимо экономит электроэнергию. Возможность предоставить контролировать управление насосами аппарату и запрограммировать их действия заранее позволяет оставлять насосы включенными в ночное время, когда никого нет в помещении.
Назначение шкафа
Основная функция аппарата – автоматизация включения и выключения двигателя насоса. Помимо нее можно выделит следующие действия, за которые отвечает шкаф автоматического управления:
- Обеспечивает бесперебойную работу оборудования, отслеживает наличие необходимого для работы напряжения в сети;
- Контролирует уровень воды в резервуаре и скважине;
- Позволяет дистанционно управлять насосом, если он погружной, и управление напрямую затруднительно;
- Предохраняет оборудование от коротких замыканий и перебоев в сети;
- В случае если насосов несколько, шкаф управления насоса обеспечивает их поочередную работу, равномерно распределяя нагрузки и продлевая срок службы насосов. Когда двигатель одного из них выходит из строя, шкаф запускает второй, и вода продолжает поступать.
- Фиксирует изменения условий работы (давление, количество воды в баке и скважине) и отключает либо, наоборот, включает насос в случае необходимости. Так, если воды в скважине мало, насос отключается, а при недостатке воды в баке щит управления запускает двигатель.
Помимо этого, некоторые модели, оснащенные частотным преобразователем, могут переходить в малошумный режим, чтобы не беспокоить обитателей дома ночью.

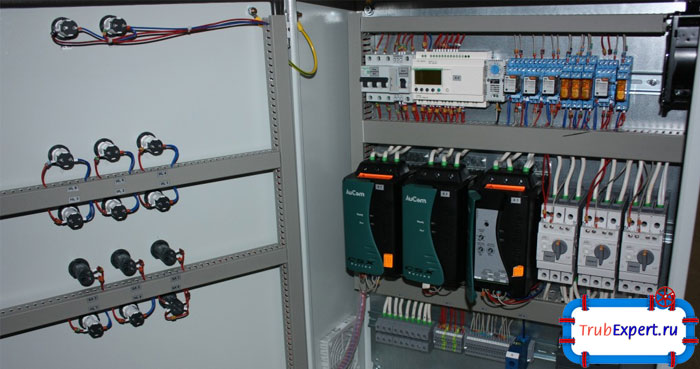

Комплектация
Комплектация щитов управления насосами зависит от их назначения, количества и типа насосов, к ним подключаемых, и наличия дополнительных опций.
В базовой комплектации, которая схожа у большинства видов шкафов управления, можно встретить следующие компоненты:
- Корпус: металлический, с расположенной на крышке панелью управления. На панели управления, как правило, располагаются кнопки «Пуск» и «Стоп», а также индикаторы работы насосов и датчиков.
- Блок контроля фаз: отслеживает нагрузку на всех трех фазах, предохраняет оборудование от порчи в случае скачков напряжения
- Контактор: переключатель, включающий и отключающий двигатель насоса
- Предохранитель
- Блок управления насосами: управляет контактором, посылая ему сигналы о необходимости включения/выключения двигателя насоса в зависимости от показаний датчиков
- Частотный преобразователь: управляет частотой вращения вала асинхронного двигателя, ускоряя или замедляя темп.
- Датчики температуры и давления: подключаются к контактору, предотвращают запуск двигателя. Если труба обледенела или давление внутри слишком высокое.
- Термореле: отслеживает температуру в трубе, актуально для систем отопления.
Монтаж
Стоит заранее выбрать наиболее удобное расположение, которое обеспечит легкий доступ к шкафу, и наметить места отверстий для крепежа. Щит управления насосами устанавливают вертикально, там, где исключено появление влаги или конденсата. Монтаж шкафов управления осуществляют на расстоянии не менее 5-10 см от стенок корпуса до других поверхностей, чтобы воздух мог свободно проникать в вентиляционные решетки и охлаждать оборудование. Следует убедиться, что напряжение в сети, к которой планируется подключение шкафа, соответствует нормам, указанным в схеме подключения оборудования. После того, как корпус шкафа закреплен на стене, в него заводят кабели электропитания, линии датчиков, контрольные кабели. Все кабели подключаются строго в соответствии со схемой, обозначенной в инструкции по установке. При работе используют только медные многожильные кабели соответствующего сечения. Концы проводов, которые подсоединяются к электродвигателям и шкафу, должны иметь изоляцию в виде стандартных пластиковых наконечников соответствующего типоразмера. Корпус шкафа следует надежно заземлить. По завершении монтажа, производители шкафов управления рекомендуют убедиться, что все резьбовые клеммные соединения хорошо затянуты.
Обслуживание шкафа управления
При правильном и регулярном техническом обслуживании шкаф управления насоса будет работать долго и увеличит срок работы подключенных к нему насосов. При работе оборудования в обычном режиме, полное техобслуживание следует проводить, как минимум, раз в год, а лучше раз в месяц. Прежде чем приступить к процедурам по обслуживанию, оборудование обесточивают. Затем осуществляют общий осмотр на предмет целостности оборудования, отсутствия повреждений на поверхности шкафа, перегоревших предохранителей, проверяют плотность затяжки клемм и функционирование лампочек датчиков. Внешнюю и внутреннюю
поверхность шкафа очищают от загрязнений, вентиляционные фильтры чистят, либо заменяют новыми. Проверяется соответствие напряжения в сети параметрам оборудования, токопроводящий кабель и шкаф осматриваются, чтобы понять, нет ли обрыва заземляющего провода. Все элементы шкафа, такие как частотный преобразователь, контактор и т.д. осматриваются с целью обнаружения затираний подвижных частей и ослабления затяжки винтов.
Возможные неисправности и ремонт
Чаще всего неисправности возникают вследствие аварии в сети, при скачках напряжения, приводящих к короткому замыканию. Также аппарат сигнализирует об аварийной ситуации, если вышел из строя один из насосов, сработали датчики давления и температуры внутри трубы. К аварийному отключению может привести срабатывание защиты шкафа управления от перегрузки. Еще одна причина, по которой загорается соответствующая лампочка датчика, — переполненный резервуар.
При возникновении неисправности, первым делом стоит выяснить ее причину, если это возможно. Если произошло короткое замыкание, где-то оплавились предохранители, то нужно обесточить оборудование и заменить вышедшие из строя элементы новыми. В случае если к прекращению работы привело повышенное давление или отсутствие воды в скважине, устраняют причину и затем возобновляют работу шкафа управления и насосов в обычном режиме.
Крайне не рекомендуется обнулять сигнал об аварийной ситуации до выяснения причины неисправности.
Если же аварийную остановку вызвал полный выход из строя одного из компонентов шкафа управления, сгорание электродвигателя насоса, физическая деформация оборудования, не обойтись без ремонта. Если шкаф управления на гарантии, лучше обратиться в сервисный центр. При соблюдении условий эксплуатации щит починят бесплатно. Если же срок гарантии истек, либо поломка произошла вследствие неаккуратного обращения с оборудованием, обращение к профессионалам все равно лучшее решение.
Работа по возвращению шкафа в рабочее состояние заключается в замене вышедшего из строя элемента новым. После того, как поломанная часть заменена, тщательно проверяется, что все соединения выполнены так, как того требует схема шкафа управления насоса, а напряжение соответствует характеристикам оборудования.
