В частном доме без эффективной водосточной системы не обойтись. Неконтролируемые дождевые потоки и талая вода, если не организовать их отведение, портят отделку на фасаде, собираются в грунте вокруг фундамента, размывая и разрушая основание дома. Чтобы избежать таких проблем в будущем, лучше сразу установить под крышей водосточные трубы и обустроить дренажные лотки. Но когда семейный бюджет не позволяет купить весь набор в готовом виде, можно все сделать и своими руками, используя недорогие трубы для канализации.
Количество материалов
Количество водосточных труб на площадь кровли профессиональные проектировщики определяют на основе данных об осадках в регионе. Но если вы не собираетесь строиться в тропических широтах, в сложных расчетах нет необходимости. Главное, чтобы объем желобов позволял принимать воду, стекающую с кровельных скатов, а вертикальные стояки успевали ее пропускать. Для этого достаточно купить канализационные трубы d-110 мм для изготовления горизонтальных лотков и взять диаметр водосточной трубы для стояка в 50 мм.
Количество основных деталей рассчитывают через периметр крыши – метраж труб большого размера будет вдвое меньше, так как их придется распиливать пополам. Длина же вертикальных стояков определяется расстоянием от кровельных свесов до «точки сброса» воды, а количество принимается таким, чтобы между трубами оставалось не более 5 м.
Кроме самих труб вам понадобятся:
- уголки и фланцы;
- переходники вместо приемных воронок;
- тройники 90°;
- крепеж для канализационных труб;
- атмосферостойкий герметик.
Точное количество дополнительных элементов определяют по предварительно нарисованному плану водосточной системы.
Технология монтажа

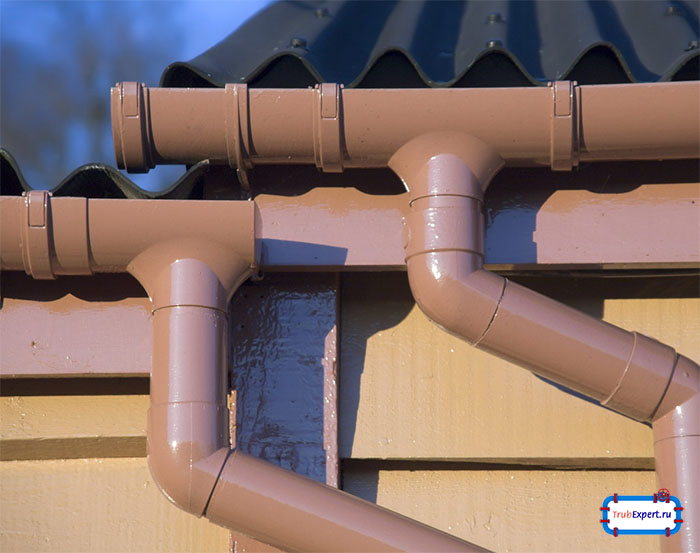

В принципе водосток – не такая уж сложная конструкция. Это открытые желоба, установленные на кронштейны для жесткого закрепления водопроводных труб по периметру крыши, плюс вертикальные водоотводы, направляющие потоки в наземные приемные лотки. Внизу могут быть установлены и бочки для сбора дождевой воды, или выкопаны наклонные канавки. Главное, чтобы влага, стекающая с кровли, собиралась в один поток и отводилась от несущих конструкций дома.
Сделать такой водосток из канализационных труб своими руками несложно. Необходимо только вырезать детали нужных форм и размеров, соединить их в единую систему и закрепить под крышей. Выглядеть hand-made конструкция будет ничуть не хуже готовых систем, да и плюсов по сравнению с дорогими вариантами у нее немало:
- Упругий пластик легко обрабатывать ручным инструментом и обрезать до нужных размеров.
- Изделия из ПВХ менее подвержены износу, чем водосточные трубы из оцинкованной стали. Их не так легко поцарапать в процессе монтажа, а коррозии они вообще не боятся.
- Соединительные элементы для канализационных систем есть в свободной продаже, так что сформировать на водостоке разводку или колено под нужным углом не составит труда.
- ПВХ, в отличие от металлических водоотливов, не «гремит» во время дождя или сильного ветра, так что шумоизоляция труб не потребуется.
Проблем с самодельной системой будет по минимуму. Нужно только рассчитать, сколько и каких деталей понадобится для конкретной постройки, а дальше просто поэтапно выполнять монтаж.
Изготовление желобов
Пластиковые водосточные желоба изготавливаются из труб d-110 мм, которые нужно разрезать вдоль на равные половины. Для этой работы потребуется болгарка с крупнозернистым алмазным кругом, а лучше сегментированной насадкой. Чтобы разрез получился ровным, придется подумать, на чем закрепить трубу, и выбрать ровную рейку в качестве направляющей.
Немного медленнее, зато точней пластиковые водосточные трубы режутся ручной ножовкой. Для получения ровной кромки к наружной стенке заготовки скотчем прикрепите линейку или алюминиевый профиль – и можно приступать к работе.
Если пластиковая канализационная труба по схеме должна подключаться к тройнику или колену, ее не нужно распиливать до конца. Лучше оставить около 150-200 мм, чтобы при монтаже без проблем установить соединительные детали.
Подготовка и монтаж кронштейнов
Поскольку желоба водосточной системы у нас имеют ширину 110 мм и полукруглую форму, крепление придется подбирать под эти параметры. Если вы найдете в продаже именно такой крепеж, его останется только смонтировать на выпусках кровли. А самостоятельно изготовленные кронштейны для крепления труб сперва придется подготовить.
Удобнее вырезать такие детали из тонколистового железа и изгибать прямо на заготовках труб. Но поскольку крепеж будет «работать» в неблагоприятных условиях улицы, лучше их покрыть защитным слоем краски. Для большей эстетичности в тот же цвет можно выкрасить и все элементы самодельной системы. Роскошная хромированная труба у вас, конечно, не получится, но общий вид водостока улучшится.
Способ монтажа крюков-держателей зависит от степени готовности крыши, так как крепить их придется непосредственно к кровельным элементам. Здесь есть три варианта:
- Если кровля уже готова, крепеж для труб прикручивают непосредственно к лобовой доске. В этом случае используются стандартные пластиковые держатели.
- При тех же условиях в отсутствие лобовой доски кронштейны крепятся к выпускам стропильных ног, и здесь уже придется взять металлические крюки.
- В процессе строительства дома держатели лучше установить до того, как будет настелена кровля, прикрутив их к обрешетке на удлиненных хомутах.
При установке кронштейнов необходимо сразу предусмотреть монтаж желобов с уклоном в сторону водоприемников (воронок).
Установка желобов
Понижение уровня лотка на каждом метре длины должно составлять 2-3 мм/п.м. Для соблюдения этого требования установка держателей начинается с парного монтажа крайних крюков. Между ними натягивается шнур, который послужит маяком для остальных кронштейнов, расположенных с шагом 55-60 см. Хотя каждый держатель водосточной трубы может выдерживать большой вес, уменьшать их количество нежелательно – без нескольких точек опоры желоба начнет крутить и вырывать из соединений. Когда крепеж подготовлен, на него укладывают горизонтальные лотки и переходят к монтажу той части водосточной системы, которая отвечает за отведение воды.
Вес и относительно небольшие размеры канализационных труб позволяют собирать элементы в сложные конструкции еще на земле и в готовом виде поднимать их наверх, прикрепляя к воронкам. Соединение частей пластикового водостока можно производить двумя способами:
- алюминиевыми клипсами с обработкой стыков герметиком;
- специальным клеем для полимерных труб.
После сборки горизонтальной части системы тупики в лотках закрываются заглушками и герметизируются. Следующий этап – изготовление водосточных труб вертикального сброса и их подключение к воронкам.
Монтаж водосточных стояков
В каждой точке, где согласно схеме должна располагаться труба водостока, находится перевернутый пластиковый тройник, который образует этакую воронку для приема дождевой воды из желобов. К его нижнему патрубку через переходник подключается труба d-50 мм так, чтобы между ней и стеной дома оставался зазор не меньше 100 мм.
К фасаду вертикальные трубы для слива крепятся специальными хомутами, установленными через каждые 180 см. Все стыки герметизируются и дальше остается только организовать выведение дождевой воды в ливневую канализацию либо отдельную емкость. В первом случае прямой отрезок просто наращивается до необходимой длины, во втором – на конце из уголка формируется колено водосточной трубы, изменяющее направление потока на высоте бочки.
Водосточная система плоской кровли
Рассмотренная нами система водоотведения работает, если кровля имеет хотя бы небольшой уклон. На плоской крыше наружный сток устраивать бессмысленно, поэтому в таких случаях еще на стадии проектирования предусматривают внутренний отвод. Производство водосточных труб и их выведение к месту будущей канализации выполняется одновременно со строительством дома.
Поверхность кровли делается немного вогнутой, чтобы вода не задерживалась на ней, а стекала к самой нижней точке, где и монтируется водосток. Здесь важно обеспечить гидроизоляцию в месте монтажа приемной воронки. Для этого ее крепят к черновой поверхности крыши, а уже сверху настилают водонепроницаемые кровельные материалы. Наружное отверстие закрывается крупноячеистой сеткой, препятствующей попаданию мусора в слив, а концы труб выводятся в общую канализационную систему либо сразу в ливневку.
