Канализация нуждается в регулярном надзоре и обслуживании, как все остальные инженерные постройки. По этой причине все дренажные системы и канализации оснащаются смотровым колодцем. Таким устройством оснащается не только канализация, но и все дренажные комплексы. Смотровые колодцы канализации наиболее актуальны для проблемных мест, где меняется диаметр труб, угол их наклона. Устанавливают смотровой колодец на поворотах трубопровода и в местах ответвлений.

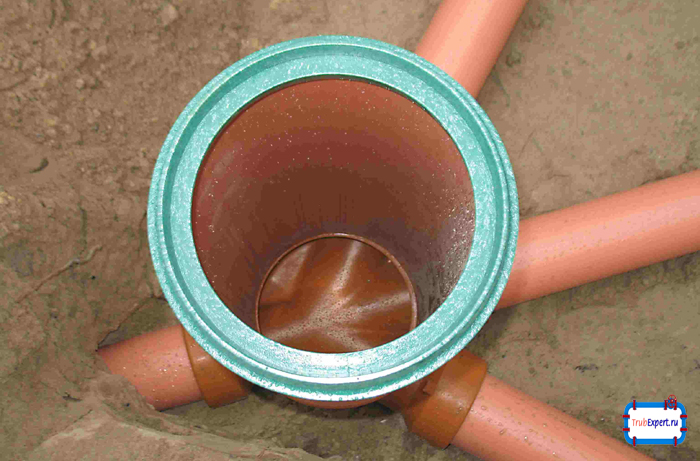

Ревизионный колодец для канализации совсем не сложное устройство
Смотровые колодцы, их виды и устройство
Смотровой колодец для водопровода можно изготовить из любого наиболее предпочтительного материала. Форма и размеры его составных частей могут отличаться в зависимости от материала.
Смотровой колодец водопровода состоит из типовых элементов:
- смотровой люк (располагается на поверхности колодца);
- горловина колодца;
- рабочая камера;
- канализационный лоток в колодце;
- шахта;
- дно.
Тип составных частей и их размер выбирается в зависимости от конфигурации трубопровода. Рабочая камера стандартного типа имеет высоту 1,6 метра. Шахта колодца имеет округлую форму и оснащается лестницей для удобства спуска в нее. Люки смотровых колодцев предназначены для безопасности людей, а также для того, чтобы внутрь конструкции не попадал мусор, влага и грязь.
Расстояние между колодцами канализации должно соответствовать СНиП. Зависит оно от диаметра труб. При диаметре трубы в 15 см колодцы должны быть установлены через каждые 35 м, при диаметре в 20 см – через каждые 50 м. Эти нормы касаются прямых участков. На поворотах и смене диаметра трубы количество смотровых люков увеличивается.
Ревизионные колодцы классифицируются следующим образом:
- Смотровые. Применяются для надзора за работой всей канализационной или дренажной системы. Смотровой дренажный колодец необходим в местах, где меняется диаметр труб, угол их наклона, в местах ответвлений и на прямых магистралях.
- Поворотные. Такие колодцы монтируют в местах поворотов трубопровода с целью контроля над засорами. Контрольный колодец на канализации в месте поворота труб часто используется в качестве обычного смотрового.
- Перепадные. Монтируются на участках, где трубы меняют угол наклона. Часто трубопроводы объединяют в единую сеть даже в том случае, когда трубы располагаются на разной глубине. Назначение таких колодцев в следующем. Они служат связующим звеном между глубинными трубами. Сточные воды часто набирают большую скорость из-за превышения уровня их наклона. Перепадные колодцы снижают скорость водного потока. Кроме того, такие устройства выравнивают уровень сточных вод с уровнем воды в водоеме.
- Накопительные. Такие колодцы возводят для аккумулирования стоков. Емкости для накопительных устройств варьируются от 2 тыс. литров до 50. Емкость не загромоздит участок, ее можно расположить под землей. Преимуществом накопительного колодца является то, что вокруг канализации никогда не будет распространяться неприятный запах.
- Фильтрационные. Колодцы этого типа используют для очистки сточных вод. Монтаж таких конструкций возможен только в том случае, если глубина грунтовых вод окажется хотя бы на метр ниже основания колодца. Еще одним условием является норма расхода воды в сутки, которая составляет 50 куб. см. Такой расход возможен только при наличии не больше трех жильцов в доме. Площадь такой конструкции должна составлять не менее 1 кв. метра. При расходе воды в 1 куб. метр в сутки (более трех жильцов), площадь устройства должна быть увеличена до 2 кв. метров. Если сделать колодец для канализации фильтрационного типа невозможно, то можно заменить его подземным фильтрационным полем.

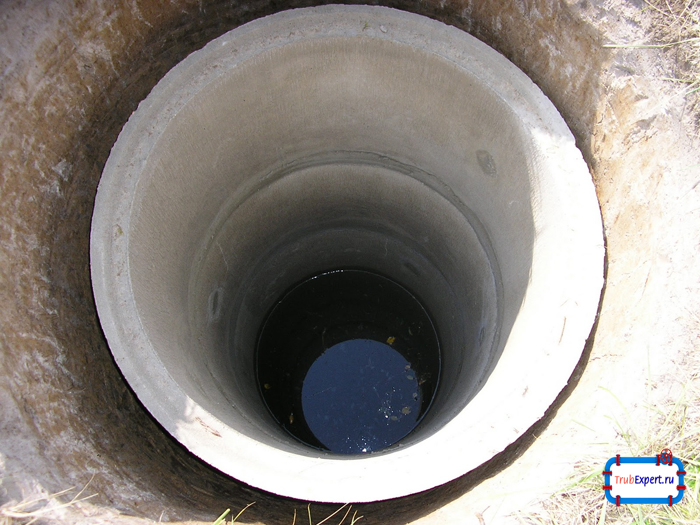

Накопительный колодец из бетонных колец для воды с участка
Контрольный колодец одного типа может справляться с несколькими функциями. Чаще всего приспособление имеет округлую форму, но можно встретить и четырехугольные модификации.
Материалы для смотровых колодцев: правила подбора
Прежде чем перейти к монтажу конструкции, нужно определить, из какого материала будет изготовлен лоток канализационного колодца. Чаще всего используют железобетонные и пластиковые основания.
Железобетонные лотки отличаются долговечностью и прочностью. Минусом устройства является его большой вес и соответствующие трудности, возникающие в процессе его доставки и установки.

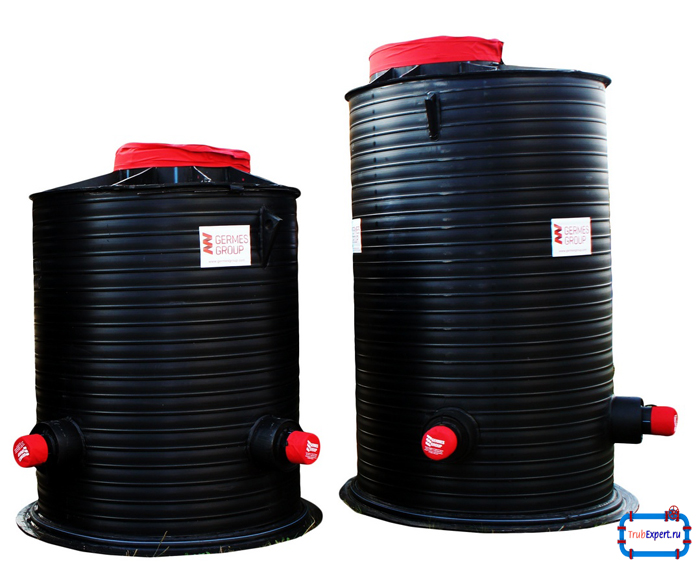

Пластиковые основания. Они весят достаточно мало, поэтому очень удобны в монтаже. Пластиковые шахты герметичны, надежны и долговечны. Они не склонны деформироваться при перепаде температур, легко выдерживают минусовую температуру.
Монтаж дренажного смотрового колодца
Дренажные смотровые колодцы устанавливают в местностях, где существует потребность отвода грунтовых вод. Монтаж конструкции – это естественная необходимость. Грунтовые воды не всегда чисты и часто на дне системы образуется осадок. Его нужно удалять, иначе илистые отложения закупорят дренаж и нарушат работу всего комплекса. Устанавливают колодцы на расстоянии 30-50 метров на ровных участках, и на поворотах через один.
Пластиковый прямоугольный лоток прост в монтаже, так как имеет маленький вес. Минусом пластика является его высокая стоимость. Немного сэкономить можно в случае, если приобрести элементы дренажного колодца по отдельности. Для этого потребуется пластиковое дно и гофрированная труба. Соединяют элементы при помощи резиновых уплотнителей. Для стандартного устройства подойдет труба диаметром 45 см. Она позволит произвести очистку системы при помощи шланга. Если в колодец придется опускаться, то потребуется труба диаметром не мене 93 см.
Монтаж смотрового дренажного колодца осуществляется в несколько этапов:
- Изготовление емкости. Для этого отмеряют необходимую длину гофрированной трубы, затем отрезают ее. В стенках проделывают отверстия для труб.
- Выкапывание канавы для емкости и обустройство ее дна. Дно засыпается песком и щебенкой, затем покрывается раствором цемента.
- На подготовленное дно устанавливается труба. Стыки промазываются изолирующим материалом (мастикой). Трубы проводятся в подготовленные отверстия в трубе.
- Пустоты вокруг емкости засыпаются грунтом с щебнем.
- В заключении устанавливается защитная крышка.
Оборудование контрольного колодца проводится по определенным правилам. Первоначально определяется структура грунта. Нужно выяснить, на какой глубине проходят грунтовые воды. При заболоченном грунте опасность заливания колодца сточными водами повышается. Поэтому при таком типе почвы нужно обратить пристальное внимание на герметизацию колодца.
Колодец располагают ниже уровня промерзания почвы. Он должен быть по возможности утеплен. Все стыки трубопровода тщательно герметизируются при помощи муфт и переходников. Для удобства люк оснащают лестницей.
Монтаж железобетонной конструкции намного сложнее. Связано это в основном с весом ее составных элементов. Железобетонные водопропускные лотки – это заводские конструкции, предназначенные для сооружения дренажных и канализационных систем. Чаще всего они имеют П-образную форму. По своему виду они напоминают желоба. Кабельный бетонный лоток – это устройство, обеспечивающее подачу сточных вод в коллекторы. Железобетонные изделия используются для отведения ливневых вод, при авариях они обеспечивают доступ к трубопроводу. Лоток с крышкой применяется для защиты теплопроводов от потерь тепла, ржавчины и грызунов.
Устройство лотка в канализационном колодце производится после того, как оборудовано основание. Для него используются монолитные бетонные плиты и подушки. Лотки в обязательном порядке армируют металлической сеткой. После того как цемент застынет, можно переходить к закладке колец колодца. Все швы и стыки конструкции обязательно герметизируются цементным раствором. Сам лоток обрабатывается штукатуркой, все швы должны быть гидроизолированы. После того как все работы завершены, систему проверяют на прочность. Полностью устройство заполняется водой только после того, как спустя сутки не появились протечки.

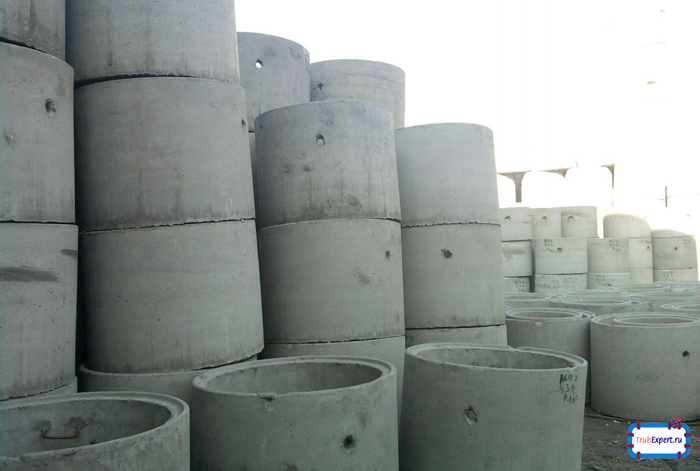

Конструкция железобетонного колодца не отличается от кирпичного. Разница в том, что железобетонные кольца может заменить кирпичная кладка.
Сборный железобетонный лоток – это громоздкая конструкция, используемая для сооружения ливневой канализации. Такие устройства очень прочны и устойчивы к внешним воздействиям. Лотки непроходных каналов используются для монтажа паро- , теплопроводов, трубопроводов для замерзающих веществ. Такие конструкции применяются в гражданском строительстве и в промышленности.
Самостоятельно смонтировать смотровой колодец достаточно легко при условии, что он будет изготовлен из пластика. Железобетонную конструкцию установить без привлечения специалистов вряд ли получится. Но, если это сделать, то в итоге будет получена долговечная конструкция. Она позволит осуществлять обслуживание трубопровода на протяжении долгих лет.
