При сборке водопровода и канализации требуется обеспечить надежность и герметичность системы. Самые ответственные места — разветвления трубопровода, соединения элементов по длине, места подключения к сантехническим приборам, участки изменения направления.Последнее время трубы из полимеров занимают лидирующие позиции на рынке, благодаря своим характеристикам. Чтобы они «показали себя во всей красе» требуется подобрать к ним соответствующие соединительные элементы.
Строение и принцип работы фитинга
Принцип работы кроется в названии. Компрессия — слово, образованное от латинского корня, которое переводится как «сжатие». Герметичность обеспечивается за счет обжима. Основную нагрузку на себя берут упорные (компрессионные) кольца. Этот элемент предотвращает движение трубы в любой плоскости, не позволяет произойти самопроизвольному развинчиванию деталей трубопровода.

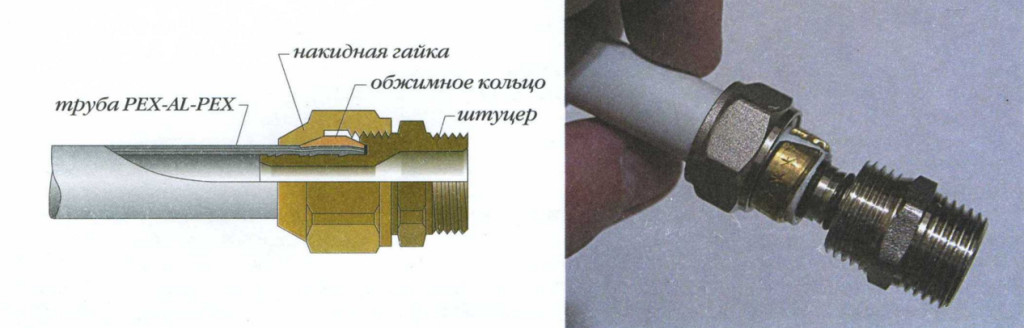

Компрессионный фитинг включает в себя следующие элементы:
- Корпус, на котором предусматривают ограничитель для трубы и резьбу, трапециевидного сечения.
- Уплотнительное кольцо (прокладка) устанавливается между корпусом и запрессовывающей втулкой. Материал изготовления — резина. Изделие обеспечивает надежность и герметичность соединения даже при изгибе трубопровода.
- Зажимное (обжимное, компрессионное, упорное) кольцо предотвращает любые движения трубы.
- Запрессовывающая втулка ограничивает деформации трубы. Изготавливают из того же материала, что и корпус. Деталь устойчиво фиксирует уплотнительную прокладку.
- Зажимная гайка (крышка) — деталь, которая имеет внутреннюю резьбу и внешние пазы для того, чтобы обеспечить удобное закручивание.
Преимущества использования компрессионных фитингов для полиэтиленовых пнд труб
- применяют для различных материалов труб;
- устойчивость к коррозии (ржавчине) благодаря отсутствию металлических деталей;
- безопасность, применяют для питьевого водопровода;
- соединения разбирают до 10 раз, что позволяет говорить о многоразовом использовании;
- ремонтирование выполняют заменой вышедшей из строя детали;
- прочность и надежность;
- фитинг устойчив к температурным изменениям, химическим воздействиям;
- фитинги для компрессора удобны в монтаже, при установке не вызовут проблем и не потребуют специальной аппаратуры;
- износостойкость и устойчивость к механическим воздействиям.

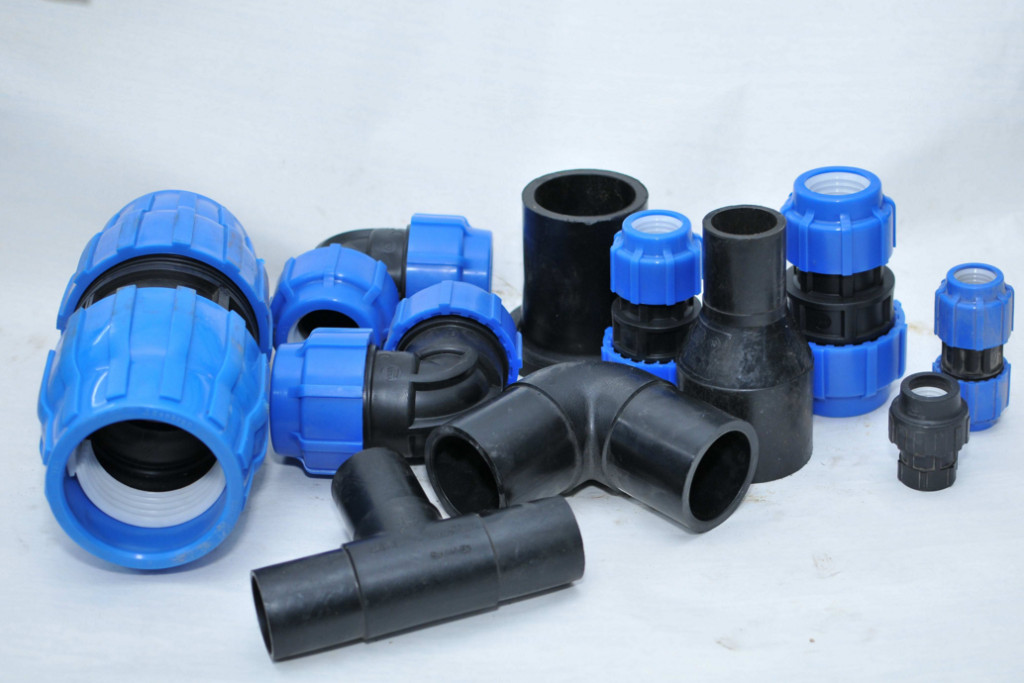

Виды изделий из сшитого полиэтилена, соединяющихся обжимным ключом и муфтой
Классификацию производят в зависимости от участка, который требует установки соединительных элементов. Виды бывают следующие:
- муфты для соединений по длине;
- тройниковые для создания ответвлений;
- уголок (колено) для изменения направления трубопровода;

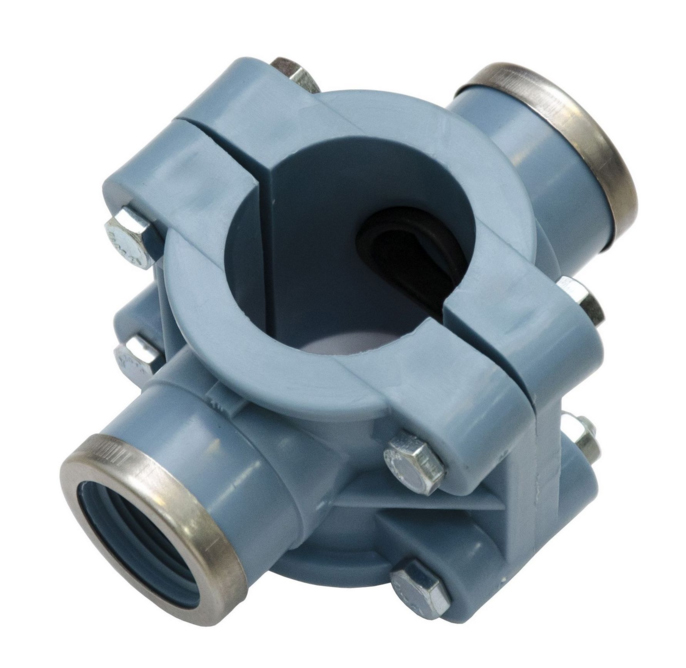

- т-образные соединения для ответвлений;
- заглушки.
Виды компрессионных фитингов отличают также в зависимости от материала труб и самих соединительных изделий. Металлические виды соединительных элементов изготавливаются из латуни с никелированным покрытием, меди, стали. Металлический фитинг подойдет для следующих видов труб (в скобках указан материал для изготовления соединительных деталей):
- пнд для монтажа наружных инженерных сетей (латунный с никелированным покрытием);
- металлопластиковые (применяют латунь с никелем);
- медные (медь, сталь, латунь);
- стальные (сталь, латунь).
Совет! Соединение металлических труб компрессионными фитингами используется в основном при проведении ремонтных работ. Например, когда требуется заменить участок металлической трубы на металлопластик, разумно применить обжимные изделия.
Кроме металла изделия изготавливают из полимеров. Лучше выбирать изделия из того же материала, из которого изготовлен трубопровод: полиэтиленовые — для труб из полиэтилена, полипропиленовые — для полипропилена. Если нужно соединить полимерные трубы с другим материалом, подбирают изделия из пластика с металлической внутренней резьбой. Компрессионные фитинги способны выдерживать на соединениях трубопровода высокое давление.
Как выбрать стальные наружные фитинги от производителя Wak
Следует учитывать следующие рекомендации по выбору соединительных деталей:
- Перед походом в специализированный магазин рисуют схему водопровода, которая позволит понять, сколько фитингов и какой конструкции потребуется.
- Трубы и соединительные детали выбирают так, чтобы они были изготовлены одним и тем же производителем.
- При выборе обращают внимание на наружный диаметр и толщину стенок. Параметр SDR показывает соотношение толщины стенок трубы и наружного диаметра трубопровода.
- У продавца требуют предъявления сертификатов качества и паспорта на изделия. Даже если приобрести недорогие детали непопулярных марок, у которых есть все необходимые сертификаты, можно быть уверенным в их качестве и надежности.
Цена компрессионных фитингов зависит от:
- диаметра изделия;
- материала;
- назначения для различных участков трубопровода;
- производителя.
Для латунных можно привести следующие значения:
- отечественные производители 50-500 рублей за штуку;
- зарубежные производители 250-2500 рублей за штуку.
Пластиковые фитинги стоят дешевле. Цена зависит еще от присутствия металлических вставок в элементе. Цена находится в диапазоне 20-1600 рублей за штуку.
Технология правильного монтажа медных, латунных фитингов с резьбой для металлопластиковых труб
Монтаж компрессионных фитингов выполняют в следующем порядке:
- Начинают сборку трубопровода. Обрезают трубы. Для резки труб из разных материалов подбирают соответствующее приспособление для работы. Обрезку выполняют под прямым углом.
- Закругляют кромки. Одновременно с этим устраняют заусенцы и неровности. Не допускаются дефекты и наличие загрязнений на поверхности трубы, которая вставляется в тело фитинга.
- Снимают с соединительной детали гайку и надевают ее на трубу. После этого выполняют установку обжимного кольца. Утолщенная часть этой детали обращается в сторону хвоста трубопровода.
- Устанавливают часть трубопровода в фитинг, зажимное кольцо при этом продвигается до упора.
- Закручивают и затягивают гайку (сначала вручную, а потом с помощью инструмента).
Компрессионные фитинги должны быть по максимуму высокого качества.
