Транспортировка теплоносителя в климатических условиях России всегда представляла собой сложную техническую задачу. Проблема решается созданием тепловых сетей водоснабжения с применением стальных изделий, на которые наносилась изоляция. Они укладываются в бетонные лотки, обязательно изготовление компенсаторов теплового расширения.
С появлением на рынке такого товара как труба изопрофлекс большинство проблем решалось самопроизвольно. Основой этого изделия является стальная труба, покрытая слоем гибкой термоизоляции, выпускается в бухтах длиной до 700 метров.
Совершенно очевидно, что монтаж трубы изопрофлекс производится с гораздо большей производительностью, чем обычной стальной. Количество земляных работ снижается в 7 – 10 раз, бетонные лотки для нее не нужны.
Соединительные элементы
В местах стыков применяются специально разработанные пресс фитинги для металлопластиковых труб. В зависимости от характеристики соединения применяются различные стыковочные приспособления:
- компрессионный фитинг с переходником к резьбовому соединению. Монтаж стыка не требует дополнительных приспособлений. Применяются на диаметрах менее 50 мм;
- пресс фитинг под сварку, для его установки нужен специализированный электрогидравлический пресс-пистолет. Перед сборкой на трубе нужно приварить к нему конец нержавеющей трубы длиной порядка 400 мм, при сварке на установленном соединении велика вероятность повреждения основного изделия; основное применение пресс фитингов – соединение изделий изопрофлекс со стальными трубами. Для этого в комплект входят гильзы. Конец трубы расширяется, для чего применяется специальный калибратор, конец фитинга вставляется в трубу, на соединение надвигается гильза. Результатом является практически идеальная герметизация стыка.

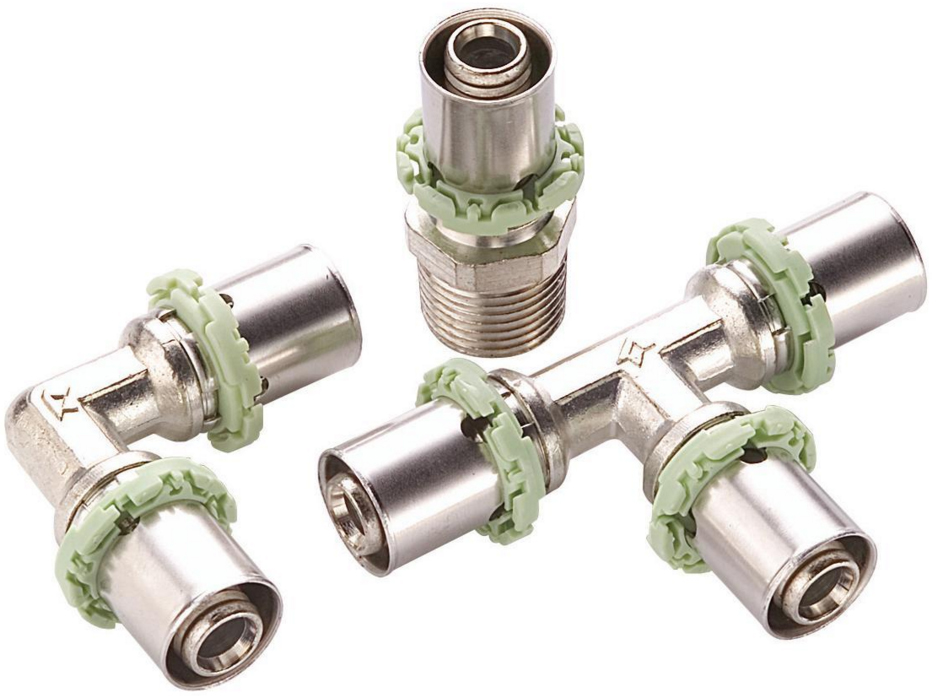

Что представляют собой пресс-фитинги для металлопластиковых труб
Трубы производятся и в многоканальных исполнениях.
Справочные данные
Характеристики трубы изопрофлекс показаны в таблице 1.
| Марка изделия | Допустимая температура, оС | Максимальное давление, мПа | Размеры, мм |
| Для горячей воды | |||
| Касафлекс | До 160 | 1,6 | 55 – 163 |
| Изопрофлекс 115А | До 115 При 95 | При 1,0 До 1,25 | 50 – 160 50 – 160 |
| Изопрофлекс 135А | До 135 | 1,0 | 50 – 160 |
| Изопрофлекс 95А | До 95 | 1,0 | 40 – 220 |
| Изопрофлекс | До 95 | 0,6 | 25 – 75 |
| Изопрофлекс 65А | До 65 | 0,6 | 75 – 140 |
| Для холодной воды | |||
| Изопрофлекс — Арктик | До 40 | 1,0 – 1,6 | 25 – 110 |
| Арктик | До 40 | 1,0 – 1,6 | 125 – 900 |
| Изокорсис | До 40 | безнапорная | 110 — 800 |
Важно! Следует отметить, что все такие изделия в конструкции имеют такой элемент, как сигнальный кабель, прокладываемый в толще изолирующего слоя для оперативного контроля целостности трубопровода.
Кто выпускает лучшие пресс-фитинги и какая на них цена: Valtec, Viega, Изопрофлекс, Far, Henco и другие производители

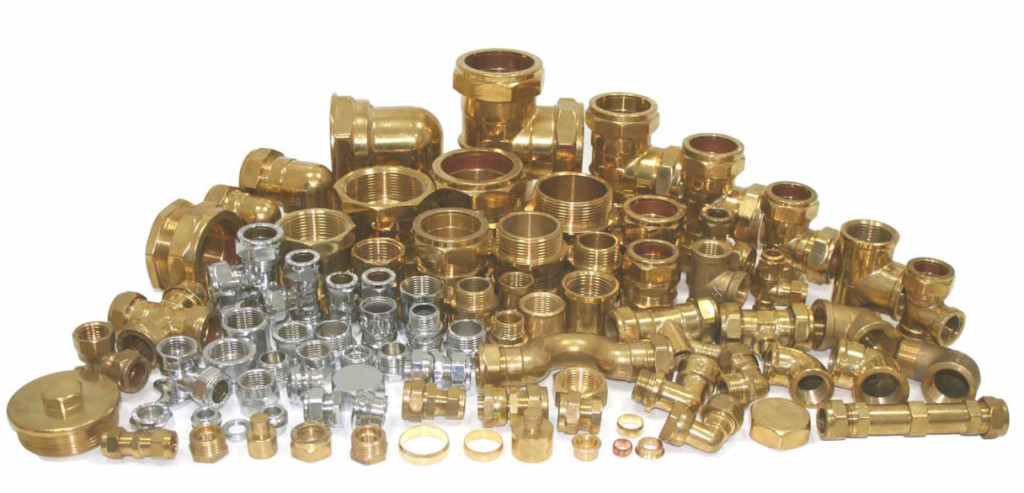

Производитель трубы изопрофлекс для горячего водоснабжения - группа компаний «Полимертепло», основана в 2002 году. Продукция является авторской разработкой группы и защищена патентами и авторскими свидетельствами.
Высокими показателями экономичности и производительности эти виды продукции, по всей вероятности, будут все быстрее завоевывать рынок аналогичного товара в России и за рубежом.
Производство группы компаний сосредоточено на предприятиях в Москве и Беларуси. За время существования с 2002 по 2013 год изготовлено и реализовано в странах СНГ и России более 7000 километров гибких теплоизолированных труб.
Для изготовления продукции применяется металл высокого качества и собственные передовые разработки в области пластиков.
Цена труб изопрофлекс (средняя) зависит от размера и исполнения, колеблется в пределах 990 – 6500 рублей. Разумеется, нужно учитывать логистику.
Цена на пресс фитинги для металлопластиковых труб (средняя), в зависимости от тех же факторов и модели исполнения, колеблется в пределах 300 – 6500 рублей.

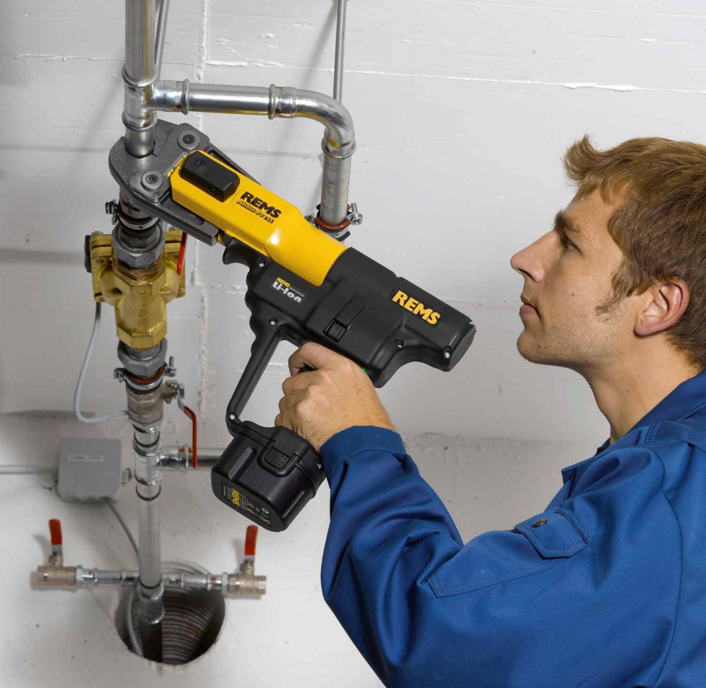

Монтаж пресс-клещами: обжим (опрессовка) ручным инструментом
При современном развитии промышленности строительных материалов, создать любой объект можно своими руками, имея всего лишь начальные навыки и знания при наличии хороших металлопластиковых труб. Монтаж пресс-фитингов производится с помощью специального инструмента.
Это касается и систем водоснабжения. Посоветовавшись с опытным специалистом, нетрудно подобрать наиболее подходящие материалы и инструменты.
Совет: даже если имеется опыт работы с водопроводами, посоветуйтесь со специалистом, чтобы не сделать ошибок, которые обходятся недешево.
Для работы по монтажу системы водообеспечения нужно использовать инструмент и материалы:
- обжимные пресс – клещи;
Совет: рекомендуем применять пресс типа АРС, он равномерно распределяет нагрузку на фитинг и не позволяет окончить операцию обжима до получения качественного соединения.
- ключ газовый;
- электродрель;
- сверла по бетону;
- шуруповерт или отвертку;
- резак для разделки труб на нужные длины;
- развертку для обработки торцов труб после обрезки;
- трубы в необходимом количестве;
- фитинги определенной конструкции;
- рейки пластиковые для крепления труб на стены;
- винты;
- вставки пластиковые в отверстия для винтов (дюбеля);
- резак для разделки труб на нужные длины.

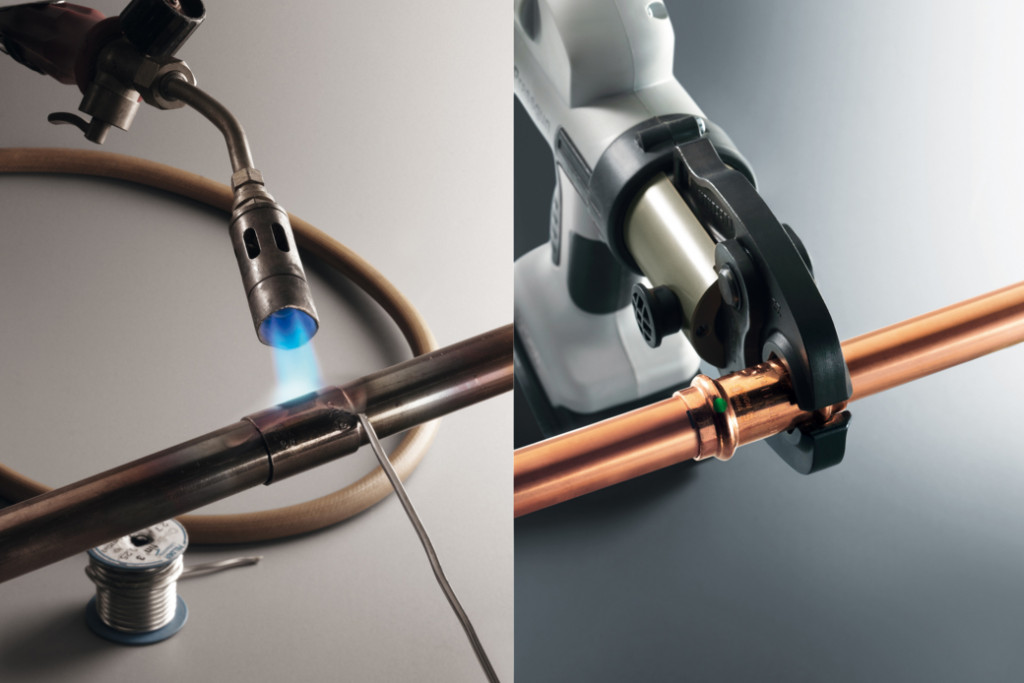

Основным инструментом, обеспечивающим качество сборки, является пресс для опрессовки фитингов на трубе. Пресс-фитини для металлопластиковых труб пользуются большой популярностью.
Нужно только тщательно продумать и выполнять все операции аккуратно.
Совет: нужно помнить, что пресс фитинг может быть применен только один раз. Если соединение выполнено некачественно, его придется заменить на новый.
Преимущества и недостатки фитингов из нержавейки, меди, стали, сшитого полиэтилена

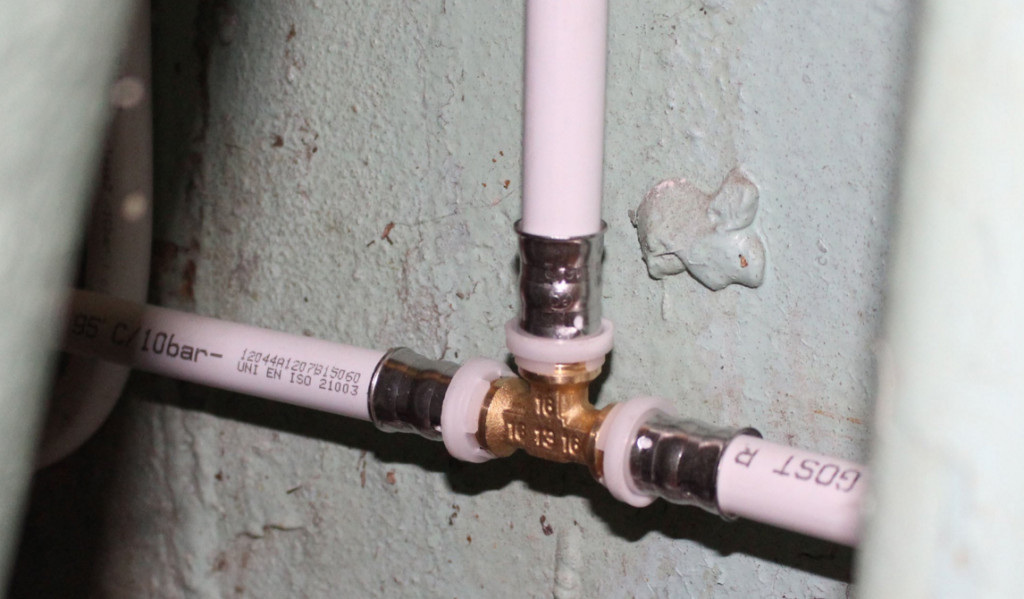

Пресс фитинги становятся все более популярными при проведении сантехнических работ. Это обусловлено рядом их положительных качеств:
- Такое соединение, являясь неразборным, долговечно и надежно.
- Выполняется из коррозионно-устойчивых материалов.
- Образование протечки практически исключено.
- Дает возможность производить соединение труб из разных материалов.
- С ними вполне допустима скрытая укладка трубопровода ввиду высокой надежности соединения.
- Монтажные работы просты и доступны.
- Высокая производительность при монтаже.
- При установке не применяется сложное или дорогостоящее оборудование.
Касательно недостатков, то пресс фитинги их практически лишены. Единственное, что можно отметить – такой вид соединения является разовыми и повторному использованию не подлежит. Однако это с лихвой компенсируется их надежностью и долговечностью.
Из специального инструмента можно упомянуть только пресс – клещи. Но они всегда есть в продаже, или их можно взять напрокат.
Имея в распоряжении такие материалы и инструмент, вы без труда справитесь с задачей и система водоснабжения получится качественной. Пресс фитинги — достойные соединители коммуникаций. Успехов вам!
