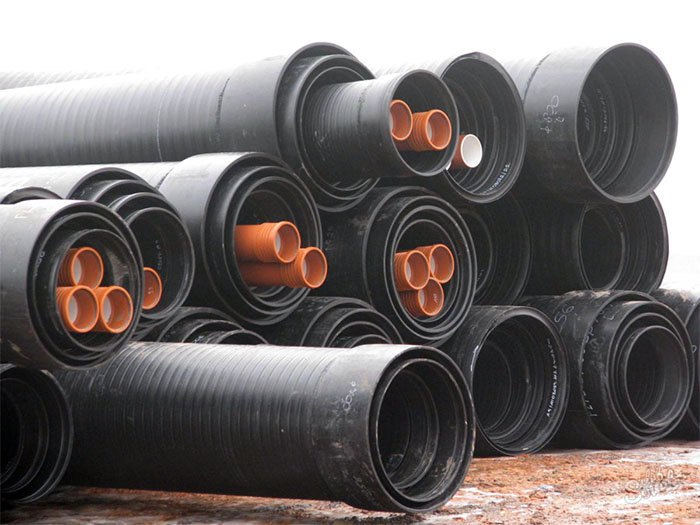

Среди обычной полимерной продукции, используемой для прокладки магистралей, следует выделить напорные трубы. Они отличаются высокими эксплуатационными характеристиками. Трубы производятся из полиэтилена способом низкого давления, что позволило получить прочные изделия.
Сферы использования полиэтиленовых напорных труб низкого давления среднего типа с тройником
Благодаря способности выдерживать давление до 25 атмосфер, их использование возможно в тех случаях, где другие виды не подходят. Специалисты рекомендуют применение в следующих случаях:
- Прокладка пластиковых водопроводных линий, в том числе и магистральных.
- Канализационные системы различного рода. При достаточной глубине рекомендуется использование этих изделий.
- Строительство газопроводов.
- При установке технологических линий.
- Для монтажа оросительной системы.
Именно эти трубы в силу своих технических особенностей рекомендуется использовать при прокладке городских систем водоснабжения. Они способны выдержать нагрузку, создаваемую проезжающим транспортом.
При этом стоимость полиэтиленовой трубы составляет около 5000руб./100м, что существенно ниже по сравнению с другими аналогами.
Основные характеристики изделий для трубопровода водоснабжения (водопровода)
Качественные характеристики дали толчок для производства продукции различного назначения. Они могут различаться по виду транспортируемой жидкости, диаметру, способу прокладки.
Водопроводные напорные трубы из полиэтилена оцениваются по следующим критериям:
- Возможность выдерживать давление. По этому признаку они делятся на напорные (способные выдержать большое давление жидкости), средненапорные и напорные трубы из полиэтилена низкого давления (по ним жидкость протекает почти самотеком).
- Вид монтажа. Существует два способа – в первом случае понадобятся фитинги, а во втором – специально предназначенный сварочный аппарат.
Среди перечня характеристик следует учитывать следующие:
- Диаметр: диапазон составляет от 16 до 1600 мм. Изделия большого размера применяются для прокладки магистралей.
- Рабочее давление. Полиэтиленовые безнапорные трубы способны выдержать от 4 Бар, а высоконапорные до 20 Бар.
- Максимально допустимая температура теплоносителя – 65 градусов. Исключение составляет специальная модель.
- Срок эксплуатации – более 50 лет.
- Морозостойкость. Полиэтиленовую систему, ввиду ее эластичности не способна порвать замерзшая внутри вода.
Основным показателем качества является ГОСТ на напорные трубы из полиэтилена.
- не должны быть в наличии пустоты, пузыри;
- отсутствие трещин;
- инородного материала в составе.
Поверхность должна быть без неровностей, гладкой. Допускаются небольшие волны. Для питьевой воды предназначены марки, имеющие лицензию органов здравоохранения.
Стандарты изделий питьевого назначения (ГОСТ 18599-2001):
- Цвет – черный с синей полосой либо полностью синяя поверхность.
- При производстве использовать полиэтилен с маркировкой от ПЭ 32 до ПЭ 100.
- Поставляется отрезками, которые имеют длину от 5 до 24 м, или катушек и бухт.
- Иметь маркировку с нанесением через метр.
Требования для газовой трубы (ГОСТ Р 50838-2009):
- Поверхность черного с желтой полосой цвета или полностью желтая (оранжевая).
- Используемый полиэтилен маркировкой ПЭ 80 и ПЭ 100.
- Диаметр составляет от 20 до 225 мм.
Для канализационных труб и фитингов существуют отдельные нормы (ГОСТ 22689.0 и 22689.2-89):
- Длина поставляемых частей составляет от 2 до 8м.
- Диаметр – 40, 50, 90 и 110 мм.
- Определенный вес погонного метра, диаметр раструбов.
- Маркируется буквами «ТК».
В документе также указано отношение диаметра к толщине стенки(SDR).
Напорная труба из полиэтилена применяется во многих отраслях. Исключение составляет лишь подача горячего теплоносителя.
Изделия определенного размера используются в различных системах:
- Для подачи газа используется прочная модель 20-225 мм.
- Для прокладки канализационной системы используют модель диаметром 110 мм. Меньшего размера сток засорится.
- Для технической жидкости наружный размер составляет от 16 до 315 мм.
- При монтаже дренажного безнапорного стока применяют изделия диаметром от50 до 1200 мм.
Полиэтиленовая напорная труба 110 мм — это самая популярная труба для коммуникаций.
Особенности использования согласно техническим характеристикам
В системе дренажей пользуется популярностью труба полиэтиленовая 110 мм. Ее также используют при строительстве магистральных трубопроводов, доставляющих различные жидкости. Их используют как для напорных систем отвода стоков, так и безнапорных.
Главное преимущество состоит в том, что внутри полости никогда не бывает известняковых отложений и ржавчины.
Для подачи воды, технических жидкостей (солей, кислоты, минерального удобрения) используется труба полиэтиленовая 50 мм. Также для доставки газа и газовых смесей. Труба полиэтиленовая 40 мм используется аналогично диаметру 50 мм.
Труба полиэтиленовая 25 мм применяется в сельском хозяйстве.
Сферы ее использования:
- доставка питьевой воды;
- полив сельскохозяйственных растений;
- подпочвенный обогрев и подкормка тепличных растений;
- прокладка кабеля связи в промышленных и частных масштабах.
Стандарты производства труб допускают отклонение от нормы не более чем 1мм. Иногда этого хватает, чтобы части трубопровода не стыковались. Потому рекомендуется приобретать изделия одного производителя.
Способы установки: прокладка технических трубопроводов канализации по ГОСТу 18599 2001
Разъемный монтаж способствует проведению быстрого ремонта в случае повреждения. Его просто делать с помощью стандартного набора инструментов, но применим такой способ лишь к слабонапорным либо безнапорным магистралям. Соединение более сложного уровня осуществляется специальным сварочным аппаратом и применяется для систем, где используются напорные полиэтиленовые трубы.
Способы соединения зависят от их размера:
- Соединение с помощью фитингов и фланцев. Осуществляется в основном на трубах малых и средних диаметров, безнапорных и слабонапорных типов.
- Монтаж системы с помощью раструбов. Производится в безнапорных системах большого диаметра (канализационных).
- Неразъемные сварочные соединения. Используются для напорных магистралей среднего и большого диаметров.
Пайка изделий производится:
- Стыковым методом. При использовании его, края накаляются до определенной температуры, а после этого происходит сварка. Применим к моделям, диаметр которых более 50 мм. Для качественного шва толщина стенки должна быть более 5 мм.
- Электромуфтовый способ. Суть процесса состоит в нагревании муфты током электросварки. Диаметр соединяемых изделий – не более 160 мм. Такой метод эффективен при работе с трубой небольшого диаметра и в неудобных местах.
Фланцевые соединения Sdr (17, 11)диаметром 80, 110, 100, 90 мм
При прокладке системы трубопровода для соединения их между собой или арматурой используется фланец для трубы.
Существуют следующие типы фланцевых соединений:
- со специальной приварной втулкой;
- металлические;
- свободного типа – прямые и конусные.
Для чего используется фланцевый адаптер для пэ труб? Он дает возможность соединять ПЭ трубу с разнообразными частями трубопровода, врезать их в металлическую систему водоснабжения, монтировать запорную арматуру. Фиксирующий фланец для пэ труб обладает высокой устойчивостью к температурным перепадам и вибрации. Его уплотнительная прокладка устойчива к агрессивным воздействиям жидкостей, поступающим по системе. Чтобы установить фланцевый адаптер avk для пэ труб не требуется специального монтажного приспособления, хватит гаечного ключа.
Фланец для полиэтиленовых труб монтируется следующим образом: затягивая болты, происходит процесс смещения прижимных колец по отношению друг к другу. Прокладка деформируется и плотно прижимается к поверхности водопровода. Получается прочное и долговечное соединение. Напорные полиэтиленовые трубы широко используются в строительстве и промышленности.
