Открытая система отопления представляет собой конструкцию с расширительным бачком открытого типа. Особенностью схемы считается бак, который монтируется в высокой точке. Он сбрасывает воздух в трубопроводной сети. Применяются магистрали с крупным сечением для нагнетания давления и перемещения естественным образом.
В качестве теплоносителя применяется вода, так как в подобном устройстве антифриз испарится. Открытый расширительный бак требует регулярного контроля.
Кроме бачка в устройство входят радиаторы, отопительный котел и трубы.
Принцип открытой системы отопления
Бак необходим, так как при нагревании вода увеличивается в объеме. Подобная емкость характеризуется негерметичностью, из – за чего схема получила название открытой.
Чтобы предотвратить повреждение магистрали и закипание жидкости, теплоноситель нагревается и перемещается медленно. Если отопление не используется зимой, то вода сливается.
В данной трубопроводной сети возможен естественный способ циркуляции. При этом не применяется насосное оборудование. Трубопровод монтируется с небольшим количеством поворотов и фитингов. На выходе устанавливается труба с крупным диаметром.

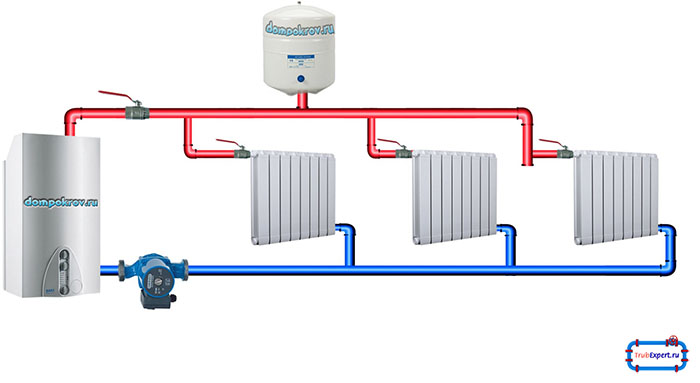

Схема монтажа предполагает прокладку магистралей с уклоном от высокого места конструкции к батареям и по направлению к котлу.
Конструкция разделяется на две составляющие. Тепловой ресурс прогревается, повышается давление, и теплоноситель перемещается к отопительным агрегатам. Во второй части давление уменьшается и охлажденная жидкость перемещается по контуру в противоположную сторону.
Данный тип системы отопления требует периодического пополнения водой. Так как уменьшение теплоносителя вызывает образование воздушных пробок. Проверять уровень жидкости требуется несколько раз за сезон.
Для устранения скопления воздуха применяются специальные краны.
Можно ли сделать монтаж самому
Можно открытую систему сделать своими руками. Монтируется котел, к которому подводится газ и создается дымоход.
По периметру здания прокладывается труба. Она начинается от котла и возвращается к нему. Магистраль производится под определенным наклоном.
На обратку монтируется расширительный бак открытого типа. Он устанавливается выше отопительной конструкции.
При монтаже конструкции учитываются следующие требования:
- Отопительный котел монтируется в нижней точке схемы, а бак наверху. Мощность устройства определяется конструкцией.
- При выходе из отопительного котла монтируется труба с большим сечением. С краю магистрали подачи устанавливается труба с меньшим сечением. Это необходимо для обеспечения разницы давлений.
- Сечение горизонтальных магистралей равняется отверстию стояка.
- Трубы укладываются под наклоном.
- Для нагнетания давления стояк устанавливается высоко.
- Открытая система содержит минимальное количество поворотных механизмов.
Рекомендуется использовать котел, который не зависит от электричества. К таким относится отопительный котел галан.
Расширительный бачок для котла считается важной деталью конструкции, который при высоком давлении не позволяет трубам разрываться. Перед установкой необходимо просчитать объем бака. Данное устройство производится из стали и крепится на обратную магистраль рядом с котлом.
Монтаж расширительного бака системы отопления выполняется с привлечением болгарки, сварочного аппарата и рулетки.
Чтобы установить котел с расширительным баком и насосом сначала создается бак.
- Выполняется разметка по металлу. Вырезаются заготовки и зачищаются края деталей.
- Вырезаются пять элементов, и свариваются в одну конструкцию.
- В днище проделывается отверстие, через которое проходит теплоноситель. Патрубок соединяется со всем контуром.
- Требуется утепление устройства. Для этого потребуется базальтовая вата.
Открытая и закрытая система отопления оборудуются практически одинаково. Теплоноситель заливается в специальный бак. Количество жидкости рассчитывается в зависимости от мощности отопительного оборудования. Для размещения котла выбирается нижняя точка в доме. Это котельная или цокольный этаж.
Открытые системы это конструкции, которые предполагают дополнительные приборы. Это бойлеры для холодной и горячей воды, которые используются для теплых полов или отопления теплиц.
При установке радиаторов или конструкции теплых полов требуется насос.
Конструкция включает следующие элементы:
- Котел выбирается в зависимости от доступности видов топлива. Устройства работают на газе, твердом топливе или дизельном сырье.
- Выбираются радиаторы, которые производятся из алюминия или чугуна, а также биметаллические изделия. Модели из стали отличаются чувствительностью к кислороду, поэтому не рекомендуются для применения в открытых конструкциях.
- Для облегчения перемещения жидкости выбираются магистрали крупного диаметра. Трубы подбираются из нержавеющего материала или из полипропилена.
- Расширительный бак обустраивается в самой высшей точки оборудования. В устройстве монтируется несколько патрубков.
При монтаже системы требуется создать определенный уклон от отопительного прибора к батареям.
Плюсы и минусы открытой системы
Важнейшим преимуществом открытой конструкции считается возможность работы без электрической энергии.
Монтаж бака в верхней части системы способствует устранению воздуха из конструкции. Если установить крышку, то это предохранит конструкцию от загрязнения.
Чтобы конструкция эффективно работала нужно создавать разницу давления. Отверстие при выходе из отопительного прибора должно быть большим, а на обратке сечение трубы делается узким.
Система отопления открытого типа имеет следующие достоинства:
- отличается простотой в обслуживании и эксплуатации;
- характеризуется бесшумностью;
- схема обладает равномерным прогревом здания;
- оборудование устанавливается в короткие сроки и быстро запускается;
- схема открытой системы функционирует независимо от электроснабжения.
У конструкции есть некоторые недостатки:
- риск замерзания воды в баке;
- при попадании воздуха в систему появляются воздушные пробки;
- для предотвращения испарения требуется регулярный контроль уровня воды.
Повысить эффективность работы поможет установка насосного оборудования. Насос разделяет расширительный бачок системы отопления и котел. Насосный аппарат прокачивает конструкцию и производит запуск. При сильных холодах повышается производительность конструкции.
