Для бесперебойной работы системы отопления важно сделать правильный выбор радиаторов, которые распределяют тепло по дому. Любое несоответствие параметров батарей (размеры радиатора, материалы, формы) к виду, температуре, давлению теплоносителя приведет к разрыву, деформации конструкции или недостаточному прогреву помещения.
Стальные трубчатые радиаторы по техническим условиям подходят для частных коттеджей, дачных домиков небольшой площади, торговых павильонов. Это экономически выгодный вариант снабжения теплом больниц, школ, детсадов. В автономной системе отопления нормально держат гидравлические удары, имеют хорошую теплоотдачу. Они красивы по дизайну, компактны, удобны, несложны в монтаже.

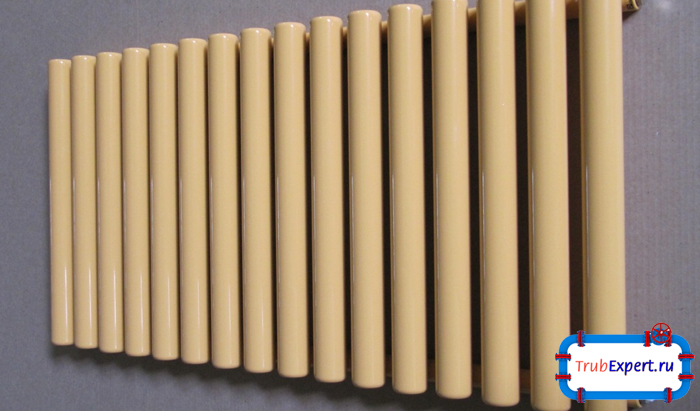

Отопительные радиаторы из стали, оснащенные датчиками – регуляторами давления и температуры – достойная замена чугунных старинных труб – обеспечивают равномерный длительный обогрев помещения без высушивания воздушного пространства и сжигания кислорода.
Но,стальные радиаторы отопления, которые не покрыты влагостойким полимерным слоем, требовательны к качеству воды, чувствительны к резким скачкам давления при запуске системы. Поэтому не стоит ставить подобные регистры в высотном доме, где воду удаляют на теплый сезон, а перепады давления не регулируемые. Что представляет собой конструкция и как выбрать подходящий вариант?
Краткая характеристика стальных трубчатых радиаторов отопления: Zehnder и другие производители по приемлемой цене
Сегодня рынок предлагает следующие виды отопительных приборов из стали: панельные стальные радиаторы:конструкции из 1, 2, 3 пластин, а также трубчатые радиаторы секционные, либо несекционные конструкции. Батареи, состоящие из 1 – 6 элементов в одном ряду, объединяют в верхней и нижней части коллекторами.
Изделия из панелей при автономной системе домашнего отопления быстро разогреваются, но также скоро остывают. Трубчатые стальные радиаторы более экономичны: нагревание регистров медленное, теплоотдача равномерная, держат тепло длительный период времени за счет конструктивных особенностей. Обогрев помещения происходит от каждой трубки с циркулирующим внутри теплоносителем. Одновременно идут два вида нагревания окружающей среды: конвекционное воздушное (30%) и радиационное излучающее тепло (70%).
Производители предлагают следующие типы радиаторов отопления, отличающиеся габаритами, конструктивностью, рабочими параметрами, внешним оформлением.
- Высота изделий – 20 см. — 3 м.
- Число трубчатых элементов – 1, 2, 3 и более.
- Глубина ряда батареи – до 22,5 см (1- 6 трубок).
- Секционный традиционный шаг 4,5 см. для дома, а 6,5 см. –для общественных помещений (детсады, школы).
- Толщина стенок 1,2 – 1,5 мм,
- Диаметр сечения круглой формы трубки 2,5 см.
- Теплоотдача радиаторов: 1200 – 1900 Вт, невысокая инерционность.
- Величина рабочего давления европейских изделий 6 – 15 атм. (российские – допускают 22,5 атм.).
- Приемлемое колебание температуры горячего теплоносителя 40 — 120 градусов С.

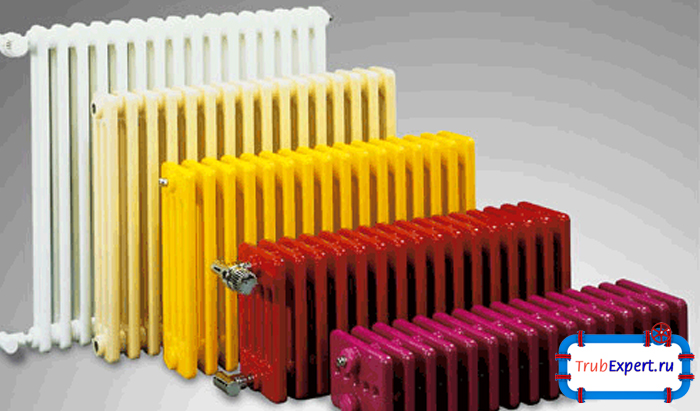

- Цветовое решение – до 500 радужных оттенков.
- Многообразие форм трубок: полукруглые, овальные, треугольные, круглые, прямоугольные конфигурации.

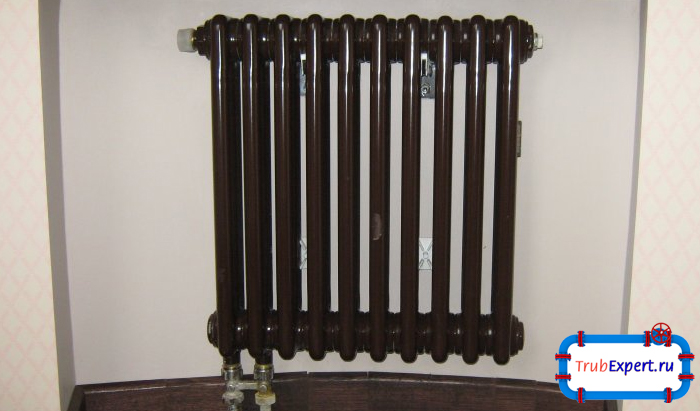

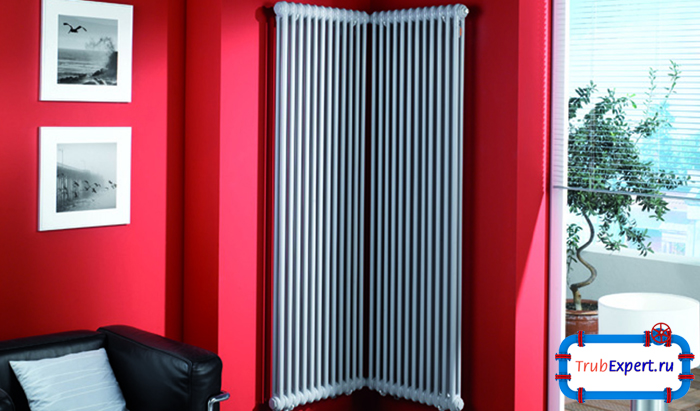

Вертикальные радиаторы отопления имеют следующие способы подключения: нижний и боковой варианты. Радиатор с нижним подключением присоединяется к скрытым линиям коммуникаций, боковой способ подключения — для наружных сочленений с линией трубопроводов. Крепление может быть настенным, либо напольным, для чего конструкции приваривают ножки, либо фигурным радиусным и угловым для украшения дизайна и равномерного распределения тепла.
Преимущественные особенности и недостатки
При выборе батарей нужно учитывать технические характеристики, гигиенические показатели, способы и место размещения.Важно обеспечить безопасность подключения, расчет мощности, другие условия, отраженные в инструкции к изделию. Продумайте сочетание с интерьером.
Плюсы
Трубчатый радиатор отопления обладает следующими достоинствами
- Универсальность подключения к внутренней и внешней коммуникационной ветви системы отопления.
- Невеликая инерционность, благодаря устойчивой терморегуляции, связанной с умеренным потоком теплоносителя (труба имеет узкое сечение).
- Автоматическая защита от возникновения воздушных пузырьков при оборудовании специальным вентилем (клапаном).
- Безопасность: цельность конструкции и надежная лазерная сварка при изготовлении батареи отопления – защита от протечек и разрывов. Округлость поверхности конструкции исключает травмы.Температура не допускает ожогов.
- Неуязвимость для собирания пыли и грязи ввиду гладкости поверхности, отсутствия ребристости, выступов, мелких элементов, а также легкой доступности ухода за чистотой.
- Прочность стальных жестких стенок к перепадам внутреннего давления (до предела 22,5атм.).
- Антикоррозийная устойчивость труб, защищенных полимерным слоем покрытия изнутри и снаружи конструкции.
- Стабильная тепловая излучаемая и конвекторная воздушная отдача. Широкая площадь для теплообмена, равномерное прогревание территории.
- Компактные размеры радиатора, небольшой вес стандартных габаритов, несложный монтаж.
Стальные трубчатые виды отопительных приборов отличаются разнообразием ассортимента размеров, конфигураций, цветовых решений. Можно заказать нестандартное оформление модели по собственному проекту (столики, перила, скамейки, бордюры).
Для улучшения работы тепловой автономной системы выбирайте батареи, оснащенные приборами автоматического или ручного режимов термостатического регулирования.
Минусы изделий российского производства
Недостатками радиаторов трубчатого вида из стали считаются следующие показатели:
- Применение стандартных трубчатых батарей только в закрытой системе отопления с принудительной циркуляцией теплоносителя. Исключение — для дорогостоящих приборов, покрытых антикоррозийными средствами, которые можно без опасения устанавливать внутри многоквартирных зданий (при оборудовании защитного фильтра).
- Дороговизна приборов, устанавливаемых на отопление.
- Трубчатые стальные радиаторы, не обработанные снаружи водозащитным, антикоррозийным составом нельзя устанавливать в помещениях с повышенной влажностью. Для многоквартирных домов рекомендуются чугунные батареи, либо биметаллический радиатор.
- Недостаточная устойчивость некоторых лакокрасочных покрытий.
- Нельзя применять для оформления радиатора различающиеся формы трубчатых элементов, только единую конструкцию: все круглые, либо прямоугольные, либо овальные.
- Невысокие показатели мощности и теплоотдачи высоких вертикальных радиаторов при сравнении с чугунными и биметаллическими батареями, поэтому требуется увеличенное число секций и трубок (до 20%).Регистры отопления, установленные горизонтально, экономичнее, но требуют большой площади помещения.
Прежде чем заказать, купить и установить батареи, обязательно подсчитайте число приборов. При этом обратите внимание на технические характеристики радиаторов, площадь помещений, условия эксплуатации. Стальные трубчатые радиаторы отопления — это качественные и практичные элементы отопительной системы. Стальные трубчатые радиаторы отопления имеют как плюсы так и минусы.
Расчет теплового потока
Для точного расчета лучше обратиться к инженеру теплотехнику компании производителя, продавца, либо посчитать число радиаторов на онлайн калькуляторе. Ориентируйтесь на размеры помещения, число окон, дверей, материалы стен, климат месторасположения дома, мощность радиатора отопления и другие технические характеристики приборов.
Упрощенный самостоятельный расчет радиаторов отопления по площади выглядит следующим образом.
- Расчет мощности радиатора отопления.
Для 1 кв. м помещения нужно 100 вт, если в комнате высотой 2, 8 кв. м 1 оконный проем и одна стена, граничащая с улицей.
Если 2 стены наружные, окно 1, потребуется 120 вт. Для 1 кв. м. комнаты.
При 2 окнах, 2 стенах, пограничных с улицей – 130 вт. – 1кв. м.
Остается перемножить число метров и число Ватт. Если высота потолков превышает стандарт 2,7 – 2, 8 кв. м., помножьте полученную ранее сумму на 1,1 (коэффициент поправки).
- Как узнать число секций?
Размеры конструкции, расчет количества секций радиаторов отопления делают следующим способом: известную мощность, определенную для одной комнаты разделите на мощность одной секции радиатора, озвученную в его паспорте. Результат деления – это число секций. При получении не целого числа, к примеру, 10,6, купите 11 секционный прибор.Если секция — 170 – 190 Вт мощности, комната 18 – 20 кв. м.
При самостоятельном подсчете необходимо обратить внимание на число обогревательных трубок в 1 ряду.
Важно знать, что горизонтальные секционные радиаторы имеют теплоотдачу превышающую тепловыделение вертикальными высокими батареями.
Фирмы производители, ориентированные на потребителей, недостаточно знакомых с техническими характеристиками, зачастую указывают в паспортных данных размер площади помещения. Это облегчает выбор подходящих параметров при условии стандартных размеров радиаторов. Для оригинальных моделей расчет секций радиаторов по площади помещения доверьте инженеру компании изготовителя. Они примут во внимание каждый фигурный регистр батареи отопления.
Трубчатый стальной отопительный радиатор– это выбор рачительного хозяина, обладающего высокоразвитым художественным вкусом: они экономичны, практичны, декоративны, легки для монтажа, компактны и безопасны во всех отношениях: не собирают пыль, исключают случайные травмы. Стальные трубчатые батареи отопления, покрытые синтетическими защитными составами, не поддаются коррозии, внешне влагоустойчивы, при оснащении фильтрами и автоматикой работают 20 – 30 лет. Стальные трубчатые радиаторы отопления пользуются большой популярностью в многоквартирном доме.
