3 принципа работы теплового насоса типа воздух-вода: тепловые трубки, медный змеевик — все в деле
Использование возобновляемых источников энергии (геотермальной, солнечной, воздуха) для отопления помещений позволяет сэкономить до 50% затрат на энергоносители. Для реализации этой идеи в частных домах устанавливаются тепловые насосы воздух вода ‒ преобразователи атмосферной воздушной энергии во внутреннее тепло.
Этот тип тепловых насосов уступает в эффективности геотермальным и солнечным коллекторам, но менее требователен к условиям монтажа, наружный теплообменник устанавливается на открытом участке рядом с домом или крыше. Теплопроизводительности приборов недостаточно для 100% покрытия потребности в тепле при сильных морозах, но они значительно снижают затраты на отопление в межсезонный период. Оптимальным вариантом считается использование теплого насоса в комплексе с традиционными обогревателями.
На чем основана работа инверторного теплового насоса воздух-вода с контроллером: принцип действия, схема, монтаж, устройство
Принцип работы основан на отдаче тепловой энергии от циркулирующего внутри труб хладагента при переходе в жидкое состояние в конденсаторе. Это тот же цикл Карно, по принципу которого работают холодильные агрегаты, но внешним источником энергии является воздух, а внутренним — вода в системе отопления. Воздух поступает в испаритель и нагревает циркулирующий хладагент. Обычно змеевик медный и выдерживает высокие давления. После нагрева жидкость начинает испаряться, пары поступают в конденсатор и выделяют тепло при сжатии. Далее цикл повторяется, тем теплее наружный воздух, тем эффективнее работа теплового насоса. Тепловой насос воздух-вода выбирает большинство жителей нашей страны.
Логично, что при минусовой температуре воздуха эффективность теплоотдачи снижается. По этой причине тепловые насосы устанавливаются в комплексе с другими водонагревателями, например, электрическими ТЭНами. Схема подключения оборудования к системе отопления при аткой альтернативе включает в себя:
- Воздушный тепловой насос.
- Бак для получения горячей воды.
- Буферную емкость.
- Два ТЭНа: для компенсации недостающей тепловой мощности и для нагрева воды.
- Циркуляционные насосы отопительных контуров (отдельный для радиаторов)
- Смеситель.
Аналогичным образом тепловой насос подключается к отопительным системам с газовыми, жидкими и твердотопливными котлами. Практика показывает, что максимальная эффективность достигается при подсоединении к теплым полам, а не радиаторным системам.

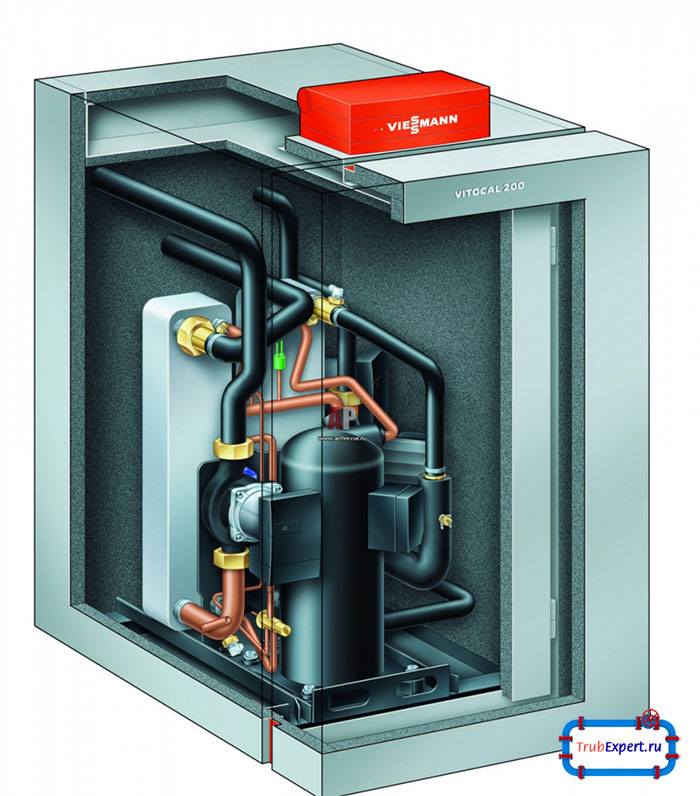

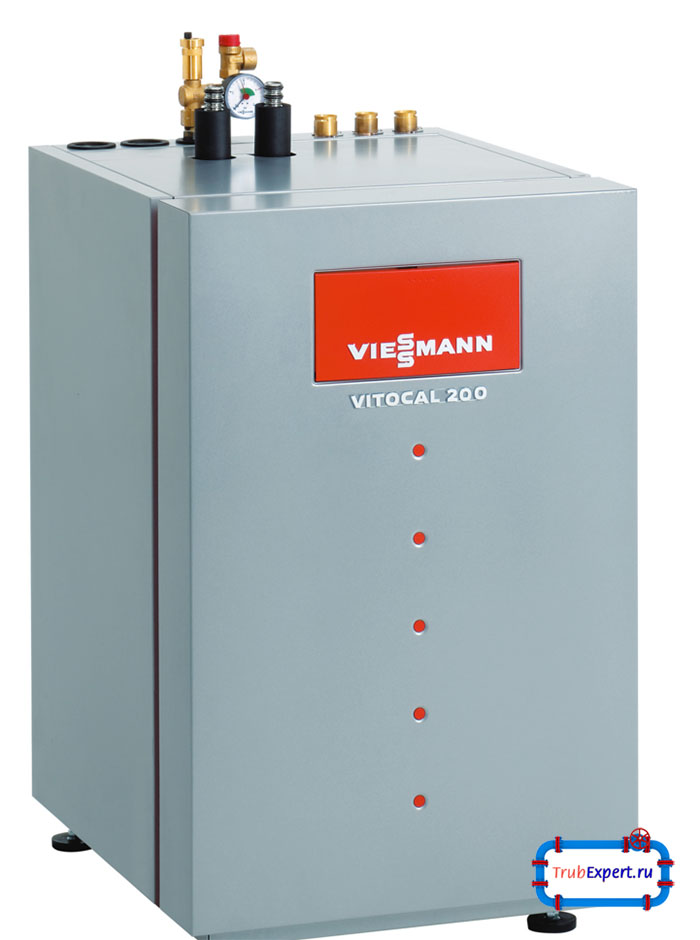

Техника постоянно развивается и совершенствуется. По конструктивному исполнению модели различаются на сплит и моноблочные. В первом случае наружный теплообменник имеет мощный вентилятор для забора воздуха и располагается на открытом участке рядом с домом. Конденсатор может быть во внешнем или во внутреннем блоке, первый вариант ценится за бесшумность, подключение к системе отопления дома осуществляется через тепловые трубки. Моноблок соединяет вентилятор и конденсатор в едином корпусе, такое исполнение более шумное. Некоторые модели подключаются не только к системам отопления, но и вентиляции или используются теплоту отработанного воздуха внутри помещения. Выбор теплового насоса с возможностью реверсного режима позволяет использовать его для охлаждения помещений летом (но такое исполнение чаще встречается у насосов воздух-воздух).
Преимущества и недостатки отопления дома, согласно отзывов владельцев: модель Nibe, Mitsubishi, Danheat, Дайкин, китайские и российские производители
К явным плюсам относят повышение эффективности системы отопления за счет бесплатного возобновляемого энергоносителя. Насос типа воздух вода стоит дешевле геотермального или работающего по принципу вода-вода и в сравнении с ними практически бесшумен. У некоторых моделей теплопроводные трубки нуждаются в изоляции, но особых сложностей при укладке небольшого утепленного участка не возникает. Вне зависимости от типа насоса он зависим от подключения к электросети. Но это не считается недостатком, ведь на каждый потребленный 1 кВт электрической, тепловой насос выдает не менее 3 КВт тепловой и, что немаловажно, экологически чистой энергии. Продукты сгорания отсутствуют, нет необходимости в организации дымоходов.
Недостатки тепловых насосов ощущаются в зимнее время. Несмотря на заявления производителей о круглогодичной эффективности, воздушные теплонасосы лучше выключить при температуре воздуха ниже -7°C. КПД при минусовых температурах неизбежно падает, без проблем зимой функционирует лишь промышленный тепловой насос (со способностью нагрева воды до 90 °С). Но даже эти модели не рекомендуют к эксплуатации при -25 °С.
Расчет мощности: цена насоса зависит от многих факторов
Ориентировочно на 100 м2 потребуется насос с теплопроизводительностью в 5кВт, на 300 м2 от 21. Стоимость теплового насоса напрямую зависит от его тепловой мощности, в данном случае запас не предусматривается (он просто не окупится). Для определения точного значения теплопроизводительности рекомендуется провести расчет мощности теплового насоса с учетом не только отапливаемого объема, но и климатических особенностей региона, степени теплоизоляции здания. Существуют программы с подбором необходимой площади змеевика, такая информация важна при самостоятельном изготовлении оборудования.
Правила эксплуатации в бассейне с горячей водой: делаем ТО своими руками
Тепловые насосы полностью автономны и не требуют особых условий размещения, но, как и любое отопительное оборудование, они нуждаются в ежегодной профилактике. Для предотвращения неполадок рекомендуется:
- Проводить периодический контроль температуры масла в компрессоре.
- Осматривать и очищать фильтры.
- Удалять мусор из наружного теплообменника, загрязнения с термодатчиков.
- Проверять герметичность всей системы, особое внимание уделяется местам соединений.
- Установить сетевой фильтр, проверять состояние электропроводки.
Не рекомендуется эксплуатация при отклонении от диапазона разрешительных внешних температур. Эта рабочая характеристика зависит от модели теплового насоса и обязательно прописывается в инструкции. В среднем это -25 °C при работе в режиме нагрева и +40 °C при включения реверсного охлаждения.
Важным фактором является температура масла в компрессоре. Запуск теплового насоса с холодным маслом возможен, но при таком включении оборудование быстро выходит из строя. Рекомендуется задействовать систему подогрева масла в компрессоре: просто включить его первым и выдержать 3-4 часа. При соблюдении всех требований компрессор прослужит долго (европейские производители дают гарантию до 50 лет). Тепловой насос воздух-вода широко применяется владельцами частных загородных домов.
