Если домовладелец хочет, чтобы в его доме и в зимнее время было тепло и уютно, то подходящий вариант в подобной ситуации — укладка водяного тёплого пола.
Теплые водопроводные трубки хорошо обогревают пол и нижние слои воздуха в комнате. В подобной ситуации домовладелец даже в мороз может ходить по напольному покрытию босиком.
Монтаж тёплого водяного пола считается трудоёмким процессом, поэтому таким делом занимаются только опытные монтажники.
Естественно, результат укладки пола не виден, потому что он скрыт под бетонным слоем. Однако после включения обогреваемого пола допущенные ошибки сразу дают о себе знать.
О том, как делается правильный монтаж тёплого пола и каких следует избегать ошибок в подобной ситуации, подробно разобрано в этой статье.
Как устроен водяной теплый пол
Водяной теплый пол считается трубопроводной системой, которая уложена в цементную стяжку. По трубкам такого пола течёт горячая вода — и пол становится теплее.
Водяной обогреваемый пол устанавливают не только в многоэтажных домах, но и в частных домовладениях — в качестве контуров системы отопления — основных или вспомогательных.
На практике такая трубопроводная система является сложным напольным пирогом, который состоит из различных слоёв. Монтаж водяного теплого пола делается с использованием простых инструментов.
Укладка водяного тёплого пола в стяжку должна быть сделана на высоком профессиональном уровне.
В состав тёплого пола входят такие слои:
- Основание для тёплого водяного пола — плитка из бетона;
- Гидроизоляционный материал;
- Теплоизоляционный слой (утеплитель под тёплый пол);
- Трубопроводная система;
- Цементная стяжка под тёплый пол;
- Последняя стяжка для водяного тёплого пола (финишная);
- Различные напольные покрытия — ламинат, паркет и др.
Время нагрева тёплого пола равно 15 мин. как минимум. Чем толще стяжка пола, тем дольше она нагревается.
Устройство правильного основания: схема, расчет
При укладке водяного обогреваемого пола монтажники придерживаются такого правила: перед тем как залить тёплый пол, его основа должна быть без шероховатостей (гладкой) и без мусора (чистой).
В подобной ситуации после снятия с поверхности старого пола необходимо залить стяжку на тёплый пол (черновую, цементную) и подождать, пока она затвердеет.
При этом нельзя устанавливать гидроизоляционный слой на неровном или грязном основании пола, иначе, будет повреждён материал.
Также опытные монтажники проводят тщательную подготовку места, в котором делается присоединения черновой стяжки к стенке. В подобной ситуации небрежность недопустима — халатность в этом деле приведёт к неправильной установке демпферной ленты.
Стену тщательно шпаклюют — причём профессионалы в этом деле советуют делать несколько слоёв шпаклёвки.
Укладка гидроизоляционного слоя: правильный монтаж
В качестве гидроизоляционного материала монтажники применяют прочную паронепроницаемую полиэтиленовую плёнку. Её расстилают на ровной рабочей поверхности.
Далее, по периметру комнаты укладывают демпферную ленту. В подобной ситуации появляется немало проблем.
Нужно иметь в виду, что укладка демпферной ленты должна быть аккуратной и идеально ровной.
Иногда, некоторые монтажники кладут её небрежно — они думают, что заливке стяжки из бетона лента все равно станет ровной и займёт нужное положение.
В итоге вдоль ленты при заливке бетоном появляются «карманы» из воздуха, которые не утепляют, а охлаждают жилое помещение.
Особенности установки теплоизоляционного слоя своими руками в квартире, частном загородном доме
Когда устанавливается теплоизоляция для пола под стяжку из цемента, монтажники пользуются жёсткими плитками из пенопласта (утеплитель под теплый пол). Подобный утеплитель для водяного тёплого пола устанавливают в 2 слоя — для предотвращения совпадения стыков.
После того как проведен монтаж утеплителя, становятся видны все шероховатости напольной поверхности. Если плитки покачиваются, когда по ним идут люди, — значит, плиты установлены на кривой основе. В подобной ситуации существенно снижается теплоизоляция для тёплого водяного пола.
Еще одним основным компонентом теплоизоляционного слоя считается отражающая плёнка. В подобной ситуации чаще пользуются специальным материалом с нанесённой на него разметкой, по которой устанавливают трубки.
Иногда мастера делают обрезку плёнки по границе плиток из пенопласта, чего категорически нельзя делать.
Для того чтобы ровно и крепко положить плёнку на теплый пол, её надо уложить за край теплоизоляционных плиток.
Если основа пола — без шероховатостей (гладкая), пенопласт установлен грамотно и демпферная лента прочно закреплена, то подобной ситуации плёнка будет крепко установлена. Когда проводят такое утепление пола, то скотч не используют.
По мнению профессионалов в этом деле, не стоит проводить фиксацию отражающей плёнки на водяной пол скотчем. Дело в том, что при нагревании такого пола на скотче появляются вредные для человеческого организма вещества.
Правильная укладка трубок под плитку, дерево
При укладке трубок монтажники допускают немало грубых ошибок. В большинстве случаев монтажники — новички в этом деле не составляют план разметки труб.
При составлении такого плана опытные монтажники выполняют такие действия:
- определяют отступ трубок от стенки;
- вычисляют величину шага между трубками;
- выбирают схему установки трубок в каждой комнате — например, «спираль»;
- определяют место для установки коллекторного узла (около центра здания);
- определяют места прохода трубки через стенку и др.
При составлении подобного плана до начала укладки пола выявляют слабые места.
Если план разметки трубок не разработан, то это даёт обратный эффект: при возникновении определённых трудностей при укладке труб монтажники заново делают часть работ, или верят в то, что под стяжкой из бетона «и так сойдёт».
Отступ трубок от стенки делают, равным 80–100 мм. Монтажники не кладут трубку рядом со стенкой, чтобы плинтус, который ставят при укладке пола, не нагревался.
Ещё один нюанс — при поворотах трубку осторожно и под нужным углом сгибают. Только в таком случае трубка ложится строго по сетке разметки — в противном случае, разметка качество монтажных работ не улучшает.
Для предотвращения соприкосновения прямого трубопровода с «обраткой» вблизи коллекторного узла, всю «обратку» помещают в трубку, покрытую гофрой. В подобной ситуации предотвращают образование губительного для системы перекоса температур.
Учёт мебельных мест: инструкция с особенностями подключения
В инструкции по укладке обогреваемого пола часто пишут о том, что на плане установки пола надо отмечать места размещения мебели, а также не советуют укладывать теплый пол под ними.
На первый взгляд, такие требования выглядят здраво: зачем нагревать мебель? Однако, если в будущем хозяин квартиры сделает перестановку мебели, то на свободном участке пола будет холодно
Профессионалы в этом деле советуют в подобной ситуации найти оптимальное решение. Бессмысленно обогревать пол там, где стоит раздвижной шкаф или кухонная мебельная стенка (встроенная мебель). Во всех других местах можно устанавливать трубки.
При возникновении сильного перегрева мебели, домовладельцы ставят на пол мебель, которая не прилегает к полу — шкафы на маленьких ножках и др.
Заливка трубок стяжкой по технологии
После того как проведена укладка трубок по схеме разметки, начинается заливка водяного тёплого пола. В подобной ситуации делается бетонная стяжка на тёплый пол.
Заливка стяжки тёплого пола делается только мастерами в этом деле.
Для того чтобы залить стяжку на теплый пол тёплого пола применяют армирующую сетку. При укладке сетки её металл не должен контактировать с трубками пола.
Дело в том, что в процессе применения материал труб расширяется или сужается, в результате чего происходит трение трубки о сетку — и трубопроводная система деформируется.
Если монтажники не пользуются разметкой для укладки трубок, то армирующую сетку кладут под трубками. В подобной ситуации также стараются предотвратить соприкосновение трубки с металлом сетки.
Водяной тёплый пол без бетонной стяжки укладывают в комнатах, в которых нельзя сделать бетонную заливку — например, в жилых помещениях с перекрытиями из дерева или при маленькой высоте комнаты.
Водяной теплый пол без стяжки из бетона обладает такими преимуществами:
- имеет лёгкую конструкцию, в результате чего укладку пола делают на любых перекрытиях;
- является тонким, в результате чего высота комнаты существенно не изменяется;
- финишная стяжка на тёплый водяной пол делается сразу после укладки — не ждут, пока бетон затвердеет;
- такой пол кладут на перекрытиях и из бетона, и из дерева.

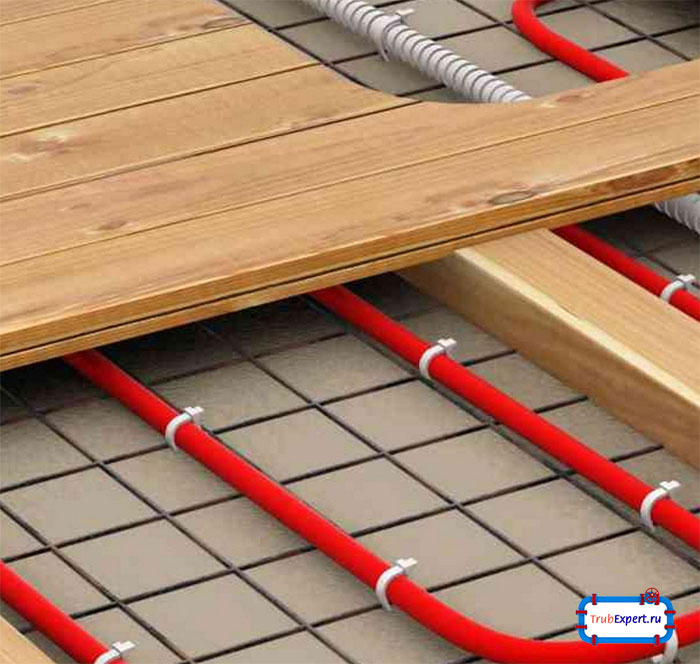

При установке тёплого пола без стяжки трубки отопления кладут на поверхность из полистирола или дерева, на которой есть пазы. В подобной ситуации применяют теплораспределительные пластинки из металла.
На трубки кладётся влагоизолирующая подложка для тёплого водяного пола. Затем, монтажники приступают к укладке напольного покрытия: ковролина, паркета, ламината и др.
В подобной ситуации под пол кладут трубки из меди, полипропилена или полиэтилена. Предпочтение отдают крайнему варианту, потому что полиэтиленовые трубные изделия являются стандартным материалом в укладке пола, дешёвы, устойчивы к агрессивной среде и имеют продолжительный срок эксплуатации.
В тёплом полу, сделанном из полиэтиленовых трубок, течёт не только вода, но и различные антифризы, которые не разрушают трубки.
Пенополистирольную плитку кладут в теплоизоляционный слой чернового пола. Она хорошо сохраняет тепло внизу помещения и обеспечивает простоту установки трубок.
Дело в том, что такая плитка оснащена пазами — выступами, в результате чего укладка трубок делается с конкретным шагом — без применения предварительной схемы разметки и фиксации трубок.
Между собой плитки соединяют с помощью замка.
Нарушение технологии монтажа тёплого пола — выводы
Иногда монтажники не проводят тщательную проверку работ на всех этапах укладки пола. Они надеются, что бетонная стяжка тёплого водяного пола автоматически уберёт все перекосы и иные неровности, допущенные при его установке.
Однако при нарушении требований технологии укладки обогреваемого пола через некоторое возникают такие проблемы:
- неравномерно нагревается пол — одна часть напольного покрытия слишком горячая, а другая — холодная;
- приходится тратить больше денег на закупку трубок, которых при ошибочной разметке и неправильной укладке требуется больше;
- домовладельцы тратят много денежных средств на отопление из-за нерациональной укладки монтажниками трубок и нарушения технологии;
- проведение незапланированного ремонта и переустановки плохо обогреваемого пола.
Как правило, монтажники и домовладельцы не замечают многих нарушений технологии — ведь после установки обогреваемого пола: ноги в тепле, хозяин дома доволен, устройство пола прошло успешно
Но практика показала, что при укладке обогреваемого водяного пола необходимо профессиональное отношение к этому делу — халтура не прокатит.
Монтаж водяного теплого пола под силу каждому мужчине.
