Как приятно после долгого рабочего дня снять обувь и походить по дому босиком. Или поиграть с ребенком, сидя на полу. Однако эти простые удовольствия недоступны, если полы в доме холодные. К тому же иногда нужно утеплить полы там, где центральное отопление не предусмотрено – на веранде или лоджии. Решение каждой из этих проблем простое – монтаж теплого пола.
В этой статье подробно остановимся на том, как выбрать и установить электрический теплый пол своими руками.
Современный рынок отопительных устройств предлагает два варианта:
- укладка электрического теплого пола;
- монтаж водяного пола.
Преимущества и недостатки электрического пола
Преимущества
- В отличие от водяного пола этот вид отопления используют не только в частных, но и в многоквартирных домах и офисах.
- Устанавливают теплый пол под ламинат, плитку и другие виды напольного покрытия.
- Регулятор для теплого пола контролирует температуру помещения и планирует время включения и отключения.
- Простое устранение неполадок.
- Система не требует установки дополнительных устройств.
- Поверхность пола прогревается постепенно, тепло распределяется по помещению равномерно.
Недостатки
У этой системы есть и минусы:
- В первую очередь использование электрического отопления повышает оплату квитанции за электроэнергию.
- Кабель создает электромагнитное поле, о влиянии которого ученые пока не высказали однозначного мнения.
- Нежелательно использовать этот вид отопления в сочетании с деревянным напольным покрытием, потому что дерево от высокой температуры деформируется.
- Несмотря на изоляцию и заземление нельзя исключать риск возникновения повреждения кабеля и удар током.
- Электропроводка для помещений, в которых оборудован теплый пол, должна обладать достаточной мощностью, чтобы выдерживать нагрузки.
Большинство недостатков сглаживаются использованием качественных материалов и точному следованию инструкций.
Сравнительная характеристика электрических теплых полов
Профессионалы различают разные виды теплых полов:
- укладка кабелей в стяжку;
- кабельный пол на основании;
- электрический пленочный теплый пол.
В первую очередь выбирают тот тип, который наиболее соответствует конкретным запросам потребителя.
- Самый простой кабельный вариант
Способ удобен тем, что нагревательный элемент можно укладывать в любом направлении, поэтому кабельный теплый пол чаще всего используют для установки в помещениях со сложной формой. Для полного нагрева системы нужно от двух до трех часов.
Укладка теплого пола в стяжку имеет и недостатки, из-за которых существенно проигрывает другим видам напольного отопления:
- Монтаж полов требует много времени, считается самым трудоемким. Нагревательный кабель нужно правильно разложить и зафиксировать, выполнить стяжку.
- Необходимость выполнять стяжку приводит к капитальному вскрытию полов. Лучше запланировать устройство теплого пола на начальный этап ремонта.
- В результате применения цементно-бетонной заливки теряется высота помещения, что нежелательно в городских квартирах, где потолки и без этого нависают над помещением.
- Нельзя укладывать кабель для теплого пола туда, где будет установлена мебель или сантехнику.
В случае, когда использование простого кабельного варианта не обосновано формой помещения, лучше остановить свой выбор на других способах.
- Кабельный пол на основании
Этот вид намного удобнее в установке. Кабель уже зафиксирован на полимерной сетке, поэтому с раскладкой возиться не придется. Нагревательные маты раскатывают по помещению и фиксируют по основе. Они стоят дороже, чем простой кабельный пол, но значительно удобнее при установке.
Если выполняется укладка теплого пола под плитку, то дополнительная стяжка не нужна, плотности плиточного клея достаточно. Система обогревает помещение уже спустя 20 – 30 минут.
Монтаж теплого электрического пола под другие виды напольного покрытия требуют цементной заливки. Однако в отличие от простого кабельного варианта толщина не будет превышать трех сантиметров, а значит, высота помещения потеряется незначительно.
Укладка теплого пола на основании требует учитывать расстановку мебели.
Самый современный способ – монтаж теплых полов с ИК-пленкой. Этот материал состоит из полиэстера, угольного элемента, нагревающего поверхность, и медной фольги, которая проводит электричество. Пленка тонкая, поэтому никак не влияет на высоту помещения. Ее стелют по всей квартире, не огибая мебель. «Сухой» монтаж – еще один неоспоримый плюс, проводят непосредственно под напольное покрытие.
В сравнении типов электрического пола это бесспорный лидер по экономии электроэнергии.
Пошаговый инструктаж для монтажа
2.1 Подготовка основания пола
Установка теплого пола в первую очередь требует подготовки поверхности. Если выбран простой кабельный пола, то нужно полностью демонтировать покрытие. Для второго или третьего способа достаточно очистить и тщательно выровнять поверхность.
Ямы и бугры в основании становятся причиной изломов нагревательного элемента, а это приводит к повреждению системы.
СОВЕТ! Прежде чем приступать непосредственно к укладке, начертите план, на котором будет отмечено расположение мебели и элементов нагревательной системы: терморегулятор для теплых полов, датчик и других. Эту бумага лучше сохранить, она пригодится в случае ремонта.
2.2 Укладка напольной теплоизоляции
Тепло от кабеля распространяется по всем направлениям, поэтому для снижения потерь на основание пола укладывают теплоизоляционный материал. Выбирать толщину этого элемента системы нужно опираясь на назначение помещения:
- для утепления веранды или лоджии используют толстый слой минеральной ваты;
- мансарды и квартиры над отапливаемыми помещениями утепляют пенополистиролом средней толщины;
- если теплый электрический пол –лишь дополнение к основной системе отопления, то будет достаточно подложить под кабель пенофол с фольгой.
2.3 Подключение терморегулятора и датчика температуры
Затем выбирают и устанавливают термостат и датчик температуры теплого пола.
Встраиваемый или накладной терморегулятор для теплого пола размещают на стене на высоте 80 – 100 см. Использование программируемого вида позволяет сэкономить расход электроэнергии и оптимизировать подачу тепла.

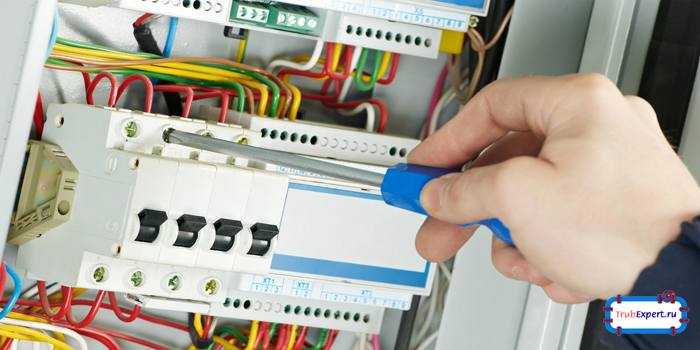

Правила эксплуатации требуют создание персонального ответвления из электрощитового узла, категорически запрещено питать теплый пол напрямую от розетки.
Схема подключения терморегулятора теплого пола определяет, что датчик температуры спускают от регулятора по гофрированной трубе между двумя отрезками кабеля и размещают в полуметре от стены. Доступ к этому элементу должен быть максимально удобным, потому что в процессе эксплуатации эта деталь порой нуждается в замене.
Терморегулятор и датчик температуры выполняют управление электрическим теплым полом.
2.4 Укладка нагревательных элементов теплого пола
Важно определить сечение кабеля, потому что этот показатель влияет на мощность отопления.
Сечение 1,5 квадрата рассчитано максимум на 4 кВт мощности и 19А тока, в то время как 2,5 квадрата – на 5,5 кВт и 27А. Первый вариант подойдет для помещений не больше 18-20 кв.м, а второй способен выдержать и более серьезную нагрузку.
Укладка кабелей электрического пола требует соблюдения определенных правил:
- Необходимо сверяться с планом расстановки мебели и сантехники, чтобы не расположить элементы отопления под этими объектами. Инфракрасный теплый пол строго соблюдения этой рекомендации не требует.
- Источник тепла укладывают на расстоянии 10 см от стен и 20 см от источников центрального отопления.
- Кабель не должен натягиваться, заламываться и перегибаться, поэтому его располагают змейкой и спиралью.
- Пленка или армирующая сетка должны быть закреплены двусторонним скотчем. Обычный кабель фиксируется на монтажной ленте.
При выборе отопительной системы нужно обратить внимание на расстояние между витками кабеля. Чем оно больше, тем меньше тепла будет вырабатываться. Слишком маленький шаг тоже не лучший выбор – полы будут слишком горячими.
Завершающий этап монтажа
Перед тем как закрывать отопительную систему, нужно подтвердить соответствие фактических нагрузок нормативам, указанным в техническом паспорте оборудования.
Целостность и сопротивление кабеля проверяют специальным тестером. Если значения в порядке, можно завершать монтаж. Для кабельного типа перед монтажом напольного покрытия выполняется заливка теплого пола, инфракрасная пленка застилается линолеумом или ламинатом сразу.
СОВЕТ! Внимательно следите за тем, чтобы в цементно-бетонной заливке не было пустот, иначе теплоотдача системы значительно снизится.
Подведем итоги
Если сравнивать электрический и водяной теплый пол по сложности монтажа, то первый вариант выигрывает.
У такой системы отопления есть плюсы и минусы. При доскональном анализе выяснили, что плюсов больше, а влияние минусов уменьшается использованием качественного оборудования и соблюдением технологии укладки.
Существует три типа электрического пола:
- кабельный в цементно-бетонной заливке;
- рулонный теплый пол;
- ИК-пленка.
Установка пола включает пять шагов:
- Подготовка поверхности.
- Укладка теплоизоляции.
- Подключение питания и регулировочного оборудования.
- Укладка нагревательных элементов.
- Проверка и запуск системы.
Как видите, добиться комфортной атмосферы в помещении совсем несложно. Выбор материала, установка оборудования, схема подключения теплого пола к терморегулятору довольно просты и доступны даже неопытным мастерам.
