Врезка под давлением в существующий водопровод: 7 советов мастера

При создании нового дома или коттеджа приходится решать множество строительно-ремонтных задач. Одна из них — обустройство системы водопровода. Проще присоединиться к сантехническим трубам, которые проходят рядом со строением. Это решение выгодно как с финансовой, так и с санитарно-гигиенической стороны, если сравнивать с автономной системой водоснабжения.

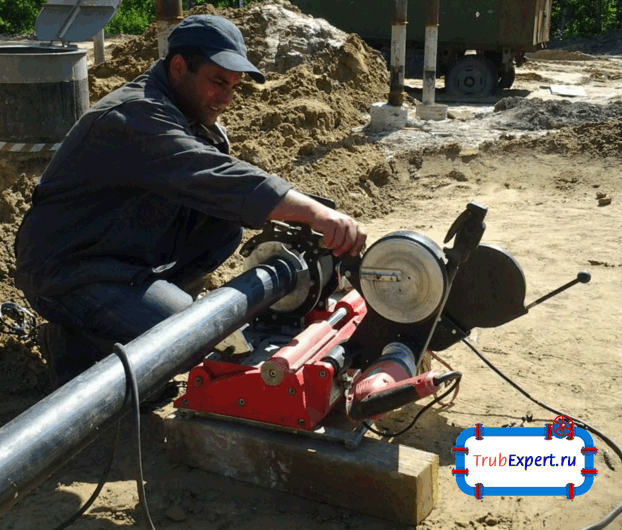

Обустройство водопровода

Выполнить врезку в водопровод, сможет только опытный мастер

Чтобы выполнить действия правильно, нужно учитывать особенности процесса. Врезка под давлением в центральную магистраль требует четкого выполнения правил безопасности. Ведь придется работать без отключения других потребителей от общей системы. Способов существует много. Для человека без особого опыта подойдет классический тип проведения работы.

Использование колодца в роли узла врезки

Подключение к водопроводу происходит по одному из двух путей. Первый предполагает использование уже существующего на территории колодца, а второй – требует строительства нового узла. В обоих случаях диаметр колодца не должен быть уже, чем 70 см.

Если же подходящего узла на участке нет, врезка в водопроводную трубу потребует строительства нового колодца. Он выкапывается в грунте рядом с постройкой. Стены укрепляют кирпичом или железобетонной формой. При близком залегании подземных вод, следует приобретать непроницаемую пластиковую конструкцию.

Из колодца производится врезка. В нем же монтируется фланцевая задвижка. Здесь будет располагаться стальной фланцевый вентиль. Он будет выполнять функцию запорной арматуры.

В колодце размещают конструкцию врезки. В нем будут соединяться наружный водопровод с централизованной системой. В случае проведения ремонтных работ узел позволит отключить трубы дома.

Врезка под давлением в существующий водопровод..

При проведении врезки, проинформируйте специальную службу

При проведении врезки должны как минимум присутствовать представители коммунальной службы. Соответствующие органы должны быть проинформированы о проведении подобных работ. Незаконная врезка в водопровод считается административным правонарушением, и ведет к ответственности за самовольную врезку в систему. Чтобы не платить штраф, следует оповещать собственника центральной магистрали о своем намерении, и получить от него письменное на то разрешение!

Подробное описание главных этапов работ: врезка в водопровод

При решении вопроса, как сделать врезку в водопровод без отключения давления в центральной системе, необходимо тщательно ознакомиться с каждым этапом проведения работы. В начале необходимо вычислить трассу прохождения труб. Оптимальной для них считается глубина 1,2 м. Трубы должны идти прямо от центральной магистрали к дому.

Материалы: чугун и другие

Они могут быть выполнены из таких материалов:

  • полиэтилен;
  • чугун;
  • оцинкованная сталь.

Искусственный материал предпочтительнее, так как врезка в водопровод не потребует в этом случае сварки.

Для упрощения работы над местом врезки строят колодец (кессон). Для этого котлован углубляется на 500-700 мм. На 200 мм засыпается гравийная подушка. На нее раскатывается рубероид, и заливается бетон толщиной 100 мм с арматурной решеткой в 4 мм.

Когда через 4 дня бетон окрепнет, над плитой обустраивается шахта из фундаментных блоков. Высота ее равняется нулевому уровню. Шахта бывает как круглой, так и квадратной. Для врезки водопровод подойдет любая.





На горловину устанавливается литая плита с отверстием для люка. Вертикальные стены обмазываются гидроизоляционным веществом. Котлован на этом этапе засыпают отобранным ранее грунтом.

Канал прорывается вручную или при помощи экскаватора. Главное, чтобы глубина соответствовала требованиям проекта. Она находится ниже границы почвенного промерзания в этом климатическом поясе. Но минимальной считается глубина 1 м.

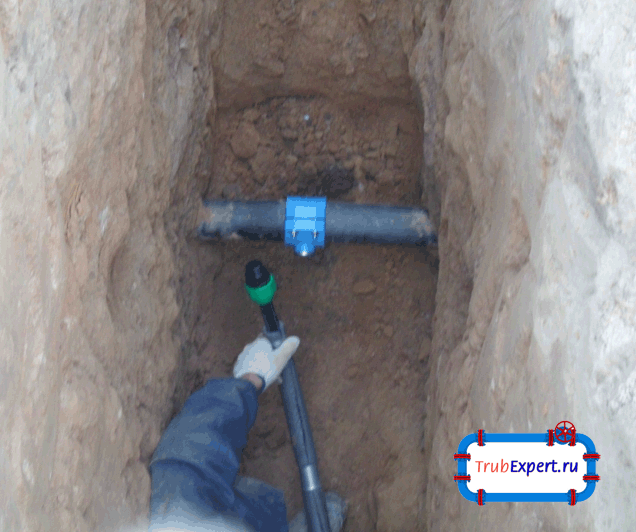

Врезка труб в водопровод

Для врезки лучше использовать искусственный материал

Крайне важно перед прокладыванием труб водопровода ознакомиться с прохождением возможных других коммуникаций на глубине проведения работы. Ведь довольно неприятная ситуация бывает при повреждении, например, газового трубопровода.

Установка в 7 шагов своими руками: хомут, седелка, схема канализации, муфта

Процесс установки проходит по следующей технологии.

  1. Устройство для врезки под давлением расположено в особой накладке хомута. Этот элемент устанавливается на предварительно зачищенную от теплоизоляции трубу. Металл затирается наждачной бумагой. Это позволяет убрать ржавчину. Диаметр сечения отходящей трубы будет более узким, чем у центральной.
  2. На зачищенную поверхность устанавливается хомут с фланцем и патрубком. На другой стороне монтируется запорная задвижка с втулкой. Сюда крепится устройство, в котором располагается фреза. При ее участии осуществляется врезка в общую систему.
  3. В патрубок вставляется сверло через открытую задвижку и сальник глухого фланца. Она должна соответствовать размеру отверстия. Производится высверливание.
  4. После этого втулка и фреза снимаются, а водопроводная задвижка закрывается параллельно.
  5. Вводную трубу на этом этапе необходимо присоединить к фланцу задвижки для трубопроводов. Восстанавливается защитное покрытие поверхности и утеплительные материалы.
  6. На протяжении трассы от фундамента до магистрального канала необходимо предусмотреть уклон в 2% от врезки до входной отводящей трубы.
  7. Затем устанавливается водомерный прибор. С обеих его сторон монтируется запорный муфтовый вентиль. Счетчик может находиться в колодце или в доме. Чтобы произвести его поверку, запорный фланцевый вентиль перекрывают и снимают прибор учета.

Это общая технология проведения врезки. Прокол осуществляется в соответствии с типом материала и конструкции арматуры. Для чугуна перед проведением работы выполняется шлифование, что позволяет удалить уплотненный внешний слой. На точку врезки устанавливается фланцевая чугунная задвижка с обрезиненным клином. Тело трубы просверливается твердосплавной коронкой. Здесь имеет значение, из какого материала выполнен режущий элемент. Чугунный фланцевый вентиль требует применения только прочных коронок, которые придется менять в процессе врезки около 4 раз. Врезка под давлением в водопроводную трубу осуществляется только грамотными специалистами.

Для стальных труб не обязательно использовать хомут. Патрубок нужно приварить к ней. А уже к нему присоединяется задвижка и устройство фрезерования. Оценивается качество сварного шва. При потребности его дополнительно укрепляют.

Полимерную трубу не шлифуют перед тем, как на место прокола надевается приспособление для врезки под давлением. Коронка для такого материала может быть как прочной, так и мягкой. Это еще одна причина, по которой полимерные трубы считаются выгодными.

Стоимость оборудования составляет для полимерных хомутов от 100 руб. для трубы 32 мм до 250 руб. – для 75-миллиметровой разновидности. Стальной хомут из нержавейки с фланцем обойдется в 9-10,5 тыс. руб. В такой комплект входят резиновый уплотнитель и 6 фиксационных шпилек для скоб.

Стоимость работы мастера по врезке составляет 2-2,5 тыс. руб.

Обратный клапан, испытания, регулировка: правила по работе с полиэтиленовой трубой под давлением с помощью приспособлений

Завершающим этапом проведения работ является установка обратного клапана, проверка системы и зарывание траншеи. Чтобы через счетчик не текла вода в обратную сторону, устанавливается особое устройство. Это обратный клапан.

Врезка в водопровод под давлением предполагает в некоторых случаях вывод труб через стенное отверстие. Оно в диаметре не может быть меньше 20 см. Зазор следует уплотнить смоляной прядью или сальниками. После этого стена цементируется вместе с элементами коммуникаций.

Следующий этап предполагает проведение испытания. Запорная арматура (фланцевый вентиль, задвижка) и стыки проверяются на отсутствие течи. При подаче давления через кран стравливается воздух. Когда начнет поступать вода, осматривается система при еще не зарытом канале.

Если испытание удачно, зарывают траншею и котлован над местом врезки. Работы производятся с соблюдением правил техники безопасности и в соответствии с инструкцией.

Это надежный, производительный метод, позволяющий не нарушать комфорта других потребителей. Проводить работы можно в любую погоду. Поэтому представленный метод сегодня такой популярный. Подключение к водопроводу это очень важное техническое мероприятие.
