Узнайте легкий способ по установке душевых кабин

0 482

Душевая кабина перешла из категории экзотических выставочных экспонатов в предмет первой необходимости, доступный потребителю. Она укомплектовывается запчастями, что позволяет отказаться от помощи сантехника. Установить душевую кабину самостоятельно сумеет тот, кто знаком с ключом и отверткой, а инструкция по сборке поможет с технической стороной вопроса.

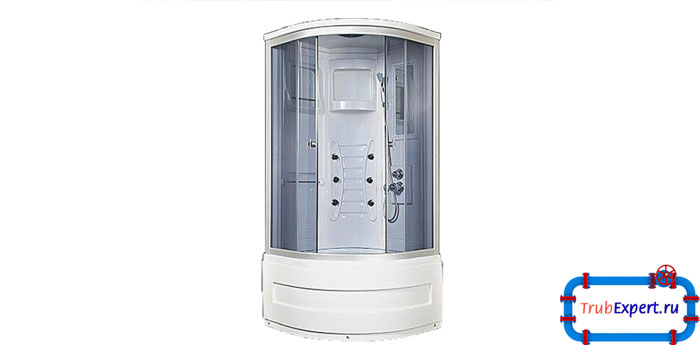

Душевая кабина становится доступной для больщинства потребителей. Модели всеми укомплектованы нужными расходниками, чтобы можно было самостоятельно устоновить изделие
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Душевая кабина становится доступной для большинства потребителей. Модели всеми укомплектованы нужными расходниками, чтобы можно было самостоятельно установить изделие

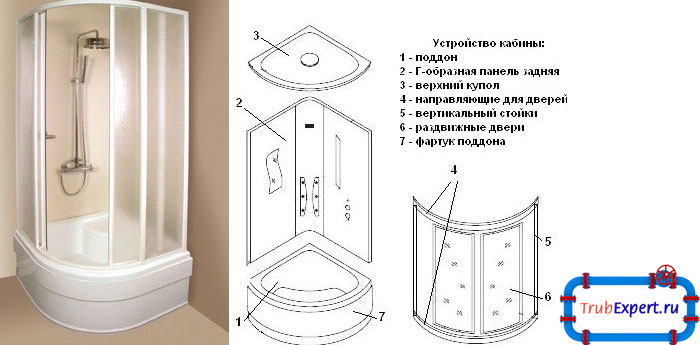

Элементы душевой кабины

Прежде чем собирать душевые кабины своими руками, следует познакомиться с их устройством, которое может различаться, что зависит от модели (открытого или закрытого вида) и дополнительных возможностей. Каково же устройство душевой кабины.

В типовую кабину входят следующие составляющие (компоненты):

  • крыша (купола, потолка);
  • поддон, снабженного каркасом (чаще выполнен из металла) и ножками, регулировка которых позволяет выставить оборудование по уровню;
  • стенки (панели);
  • двери, движение которых обеспечивает роликовый механизм;
  • экран (фартук поддона);
  • стойки (вертикальные).

Установка душевых кабин окажется тем сложнее, чем современнее выбранная модель – так, при подключении бюджетного варианта трудностей возникнуть не должно.


Монтаж душевой кабины

Чтобы предупредить ненужные задержки во время сборки, необходимо запастись:

  1. Простейшим инструментом, таким как набор отверток и электродрель, разводные ключи и уровень.
  2. Гибким шлангом нужного диаметра (подключение к канализации, водопроводу), фум-лентой (гидроизоляция) и силиконовым герметиком.

Каким же образом выполняется сборка и установка душевой кабины?


Подготовительный этап

Установка душевой кабины своими руками начинается с распаковки каждой детали. Отдельно упаковываются:

  • стеклянные элементы;
  • передняя стенка;
  • потолочная и центральная панель;
  • поддон и двери;
  • комплектующие.

Подготовительный этап подразумевает изучение всех прилагающихся к кабине схем и инструкций
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Подготовительный этап подразумевает изучение всех прилагающихся к кабине схем и инструкций

Хранение стекол в горизонтальном положении запрещено, поскольку часто приводит к повреждению. Их лучше прислонить к стене.

Прилагаемая инструкция позволяет собрать душевую кабину, выполняя определенную последовательность действий (пошаговое руководство).

Если инструкция написана непонятным языком (путаные рекомендации), стоит выполнить предварительную сборку.

Как только все распаковано, проверяется наличие:

  1. крепежей, саморезов, шайб;
  2. необходимой фурнитуры.

Правильно подобранное место, где планируется установить душевую кабину – возможность предупредить множество неприятных моментов.

В процессе выбора учитывается:

  • Свободное пространство – возможен монтаж душевой кабины самостоятельно (перепланировка не нужна), если остается 0,25…0,3 м – до потолка (иначе сооружается подиум) и не менее 0,5м по периметру.
  • Дистанция к вводу (выводу) инженерных коммуникаций – разводка воды, электричества и канализации. Оптимальным считается расстояние в 20…50 см (электропровода не провисают, нет натяжения гибких шлангов).
  • Заземление и принудительная вентиляция (кабина с сауной).
  • Отдельная электропроводка, сечение которой зависит от мощности установки. Потребляемая мощность душевого оборудования колеблется в пределах 1…5 кВт, а, значит, сечение влагостойкого кабеля – 1…4 мм.
  • Подключение УЗО и заземление акрилового поддона (металлический сам является заземлителем).
  • Защищенность розетки от проникновения влаги (индекс IP44), которая монтируется на высоте 2,2…2,3 м от пола.

Установка поддона

На первом этапе монтируется душевой поддон, после предварительной разводки всех коммуникаций. При этом должно обеспечиваться его горизонтальное положение, что контролируется при помощи уровня (строительного). Оно выставляется ножками, после чего фиксируется контргайками. Если снять экран, работать будет удобнее.

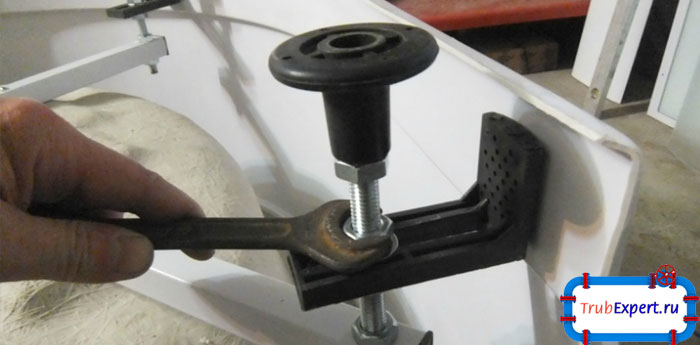

Поддон устанавливается на опоры, с помощью уровня можно определить напрвление и основа выравнивается, подтягиванием винтов
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Поддон устанавливается на опоры, с помощью уровня можно определить напрвление и основа выравнивается, подтягиванием винтов

Простейшие модели производятся без каркаса (ножек). Поэтому горизонтальный уровень обеспечивается полимерной подложкой (цементной стяжкой), а от использования битых кусочков плитки (твердых тел) лучше отказаться.

Цементная стяжка хороша и в том случае, когда поддон недостаточно прочен и прогибается под человеческим весом (бюджетный вариант).

Подключение слива

Для начала удаляют защитную пленку, прикрывающую отверстия и переходят к монтажу слива к канализационному трубопроводу. Душевая кабина с поддоном подключается к сифону, если коммуникации не были подведены заблаговременно.

Обязательно проверяется герметичность слива, точнее, его соединение с поддоном, для чего последний заполняется водой. В случае обнаружения течи, применяется герметик и выполняется повторная проверка. Не стоит забывать о проверке уклона сливного шланга (15…20см на 1 м трубы) и его длины.

Надежность сливного соединения можно проверить при помощи листа бумаги, который кладется на пол. Сухая бумага говорит о правильном монтаже.

Затем монтируются сиденье, подголовник и другие предусмотренные приспособления (отверстия выполнены производителем в поддоне).

Сборка панелей (стенок)

Стекла и направляющие проверяются на отсутствие повреждений (дефектов) и определяется их ориентация (пространственное расположение):

  1. внизу стеклянной поверхности проделано меньшее число отверстий, чем в верхней части;
  2. ширина верхних направляющих заметно больше, чем нижних (тоненькие с фигурными вырезами).

Стенки для душевой кабины монтируются лишь после прикрепления соответствующих устройств (технологические отверстия) в соответствии со схемой (инструкция). К таким приспособлениям относится:

  • подспинник, на котором располагаются гидромассажные форсунки.
  • крепление для дозатора жидкости (боковая панель) и ручного душа;
  • полочка, на которой хранятся ванные принадлежности;
  • декоративный уголок;
  • фиксаторы для массажера.

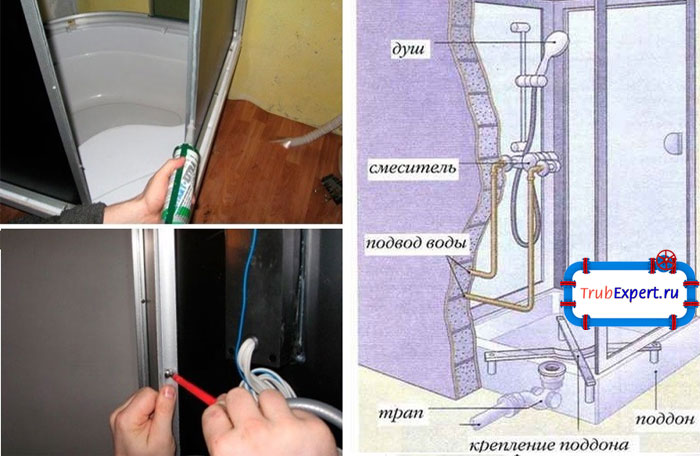

Во всех креплениях применяют уплотнитель, которые предохраняют стеклянные панели от возможных повреждений крепежными элементами
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Силиконовая прокладка способна защитить стеклянные поверхности можно защитить от повреждений.

Последующая сборка душевой состоит из поочередного закрепления панелей на поддоне. Принцип действий таков:

  1. Собрать стеклянные панели. Стекла устанавливаются на направляющие, пазы которых заранее смазываются герметиком. Конструкция стягивается винтиками.
  2. Направляющие крепятся к стойкам саморезами, которые закручиваются с тыльной стороны.
  3. Уплотнитель для душевой кабины надевается на стекла.
  4. На поддон наносится герметик (место установки направляющей) и опускается стекло.
  5. Боковые панели крепятся к поддону саморезами (дополнительно применяются шайбы).
  6. Аналогично устанавливается задняя панель.
  7. Все стыки промазываются силиконом. Необходимо дождаться его затвердения.

Слой герметика следует наносить аккуратно, чтобы он не попал на углубление в поддоне.

Пора воспользоваться заранее проложенным трубопроводом и выполнить подключение душевой кабины к водопроводу.

Чтобы подключить душевую кабину к водопроводу рекомендуют:

  • применять шланги, фиксируемые (соединяемые) хомутами;
  • точками обозначать места соединения воды как холодной, так и горячей;
  • брать шланги с запасом, что позволит выполнить проверку трубопровода и облегчит его монтаж;
  • удостовериться в достаточном давлении в водопроводе, иначе гидромассажная функция окажется недоступна.

Установка потолочной панели и дверей

На дверях и потолочной панели (крыше) находится пленочка, защищающая поверхности от механических повреждений. Ее нужно снять.

Крыша устанавливается следующим образом:

  1. на лицевой стороне крепится декоративная панель, где будут размещаться динамик и вентилятор, подсоединенные на противоположной стороне четырьмя саморезами;
  2. собирается верхний тропический душ (устанавливается смеситель для душевой кабины со шлангом) и подключается подсветка (в плафон вкручиваются светодиоды);
  3. через отверстие в потолочной панели выводится электропровод;
  4. блок питания прикрепляется на оборотной стороне крышки, после чего он устанавливается на стеклянном корпусе кабины;
  5. крыша фиксируется саморезами.

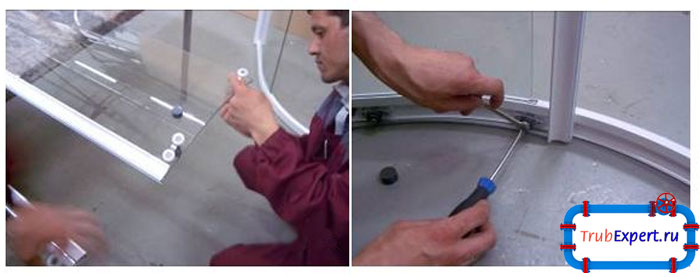

Настройка дверных роликов осуществляется регулированием винтов
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Настройка дверных роликов осуществляется регулированием винтов

Избежать шума в процессе эксплуатации позволит герметизация динамика.

После этого выполняется подключение душевой кабины к воде (душ), для чего берется самый длинный шланг (прикреплен к центральной панели).

Следующий шаг – установка ручек, зеркал и других элементов декора, а на поддон ставится экран.

Остались двери для душевой кабины, на которые устанавливаются нижние и верхние ролики (по четыре штуки на одну створку). Напоследок надевается уплотнитель, и дверцы ставятся в пазы.

Регулировка верхних роликов (используются специальные винты) обеспечивает оптимальное расположение дверей в закрытом состоянии, когда обе створки сомкнуты.

Винт, удерживающий ролик, лучше спрятать под заглушкой.

Электроподключение

Осталось подключить душевую кабину к электрической сети.

Правильное электроподключение заключается в соблюдении правил электробезопасности – к оборудованию подводится отдельный трехжильный медный кабель сечением от 2 мм.

Покупая мощную установку (потребление около 5 кВт/ч), нужно позаботиться об отдельном автомате, рассчитанном на 25 А.

Правильнее всего доверить подключение электрооборудования профессиональному электрику.

Пусконаладочные работы

Оборудование установлено и готово к запуску. Значит, можно переходить к пусконаладочным работам:

  • Убедиться, что гайки и хомуты на шлангах надежно затянуты.
  • Проверить работоспособности системы слива и герметичности соединения всех составных частей при минимальной нагрузке.
  • Устранить обнаруженные недостатки (сразу же).
  • Испытать оборудования на полной мощности – рекомендуется принять душ, задействовав все доступные функции.

ПОСМОТРЕТЬ ВИДЕО

Чтобы убедиться в горизонтальном расположении поддона, следует зайти внутрь и немного походить. Если нет треска и скрипа, значит, он стоит правильно, и ножки находятся в единой плоскости.

Поскольку централизованный водопровод в квартире не всегда гарантирует нормальное давление воды, что негативно повлияет на возможности подобного оборудования – некоторые функции могут работать не корректно (к примеру, гидромассажная форсунка). Решить возникшую проблему поможет подключение насоса и установка резервуара, который должен вмещать около 200 литров.

Вот и завершен монтаж душевой кабины, выполнены наладочные работы!

Установка душевой кабины самостоятельно оказалась несложной задачей, хотя специалист выполнит поставленную задачу намного быстрее, ведь он знает много маленьких хитростей, неизвестных простому пользователю. Каждый решает сам, что важнее – стоимость работ или трудоемкость.
