Поплавковые выключатели для насосов: для чего это нужно

0 654

Кто из нас в школе не решал задачу про два соединяющихся сосуда, когда из одного надо вылить и заполнить второй. Школа давно забыта, а задачку приходится решать многим и сегодня. Как правило, вводные данные – требуется откачать заполненные сточными водами подвалы. Или колодцы полные горячей, холодной водой и фекалиями из прорванных трубопроводов. Или требуется осушить бассейн и пруд. Хорошо, если жидкость может свободно стекать под действием собственного веса в ниже расположенный сосуд. Но обычно приходится использовать дренажный насос, чтобы поднимать воду и отправлять ее по трубам на некоторое расстояние.

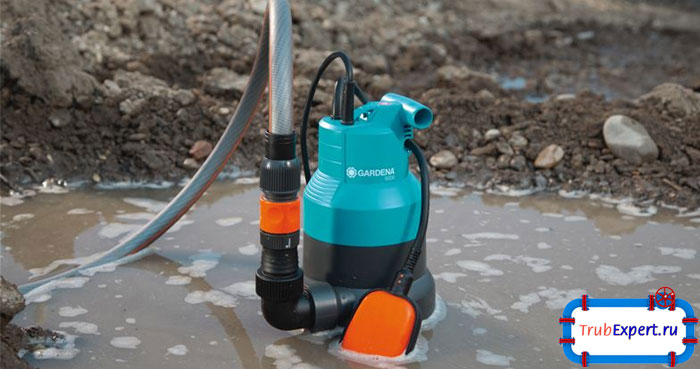

С помощью дренажных насосов легко можно откачать даже загрязненную воду
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
С помощью дренажных насосов легко можно откачать даже загрязненную воду


Классификация по методу установки

Дренажный насос всегда является частью дренажной системы, в которую кроме самого механизма входят дренажные трубы, дренажные колодцы. Дренажная система может быть стационарной, которая решает конкретные ежедневные задачи по поддержанию водного баланса, полива и удалению грунтовых вод. Или же переносной для единичных случаев, например, для аварийной откачки воды из подвала.

В зависимости от объемов перекачиваемой воды существуют следующие виды дренажных насосов:

  1. промышленные;
  2. бытовые.

Промышленный дренажный насос в отличие от бытового обладает высокой производительностью, мощностью, напором. Для повышения срока действия и для работы в сложных условиях детали механизма изготавливаются из прочных и долговечных материалов.

По отношению к верхнему уровню жидкости различают:

  • Поверхностный. Такой агрегат, как правило, устанавливается на поверхности земли рядом с дренажным колодцем, вытягивает воду через погруженную дренажную трубу и отводит ее через другую трубу в назначенную емкость.
  • Погружной. В этом случае корпус механизма опускается непосредственно в колодец ниже уровня поверхности воды.
  • Полупогружной. Только часть механизма опускается в жидкость. Применяется в тех случаях, когда требуется осушить подвал или как дренажный насос для колодца, то есть когда глубина заполненных водой резервуаров не позволяет погрузить устройство полностью.

Основные составляющие дренажного насоса

Принцип работы дренажного насоса заключается в использовании центробежной силы, которая создается с помощью рабочего колеса с лопастями специальной загребающей и направляющей формы. Это создает напор, позволяющий поднимать жидкость выше или перекачивать на определенное расстояние. Как правило, насосы для воды имеют вид цилиндра, в одной части располагается ротор и статор, которые работают от электросети и заставляют крутиться рабочее колесо. На другом конце располагается отверстие для поступающей воды, само рабочее колесо и выходное отверстие.

Насос состоит из двух главных составляющих - двигатель и насосный узел, которые находятся в герметичном корпусе
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Насос состоит из двух главных составляющих — двигатель и насосный узел, которые находятся в герметичном корпусе

Поверхностный и погружной насос для дренажа несколько отличаются друг от друга. Поверхностное устройство обладает дополнительным шлангом для всасывания воды, поэтому его иногда называют самовсасывающим. В комплектацию погружного входят  поплавковые выключатели для насосов.


Из какого материала должны быть детали и корпус

Весьма важным моментом является качество устройства или, точнее, из какого материала выполняются детали и корпус. В производстве агрегатов используются такие материалы:

  1. Из чугуна и нержавеющей стали. Самые надежные устройства, но в то же время самые дорогостоящие.
  2. Из высокопрочного пластика. Самый дешевый, но ненадежный агрегат.
  3. Из высокопрочного пластика и нержавеющей стали. Вариант с оптимальным соотношением цены и качества когда ответственные детали механизма выполняются из стойкой к коррозии и механическим ударам стали.

Также важно, из какого материала выполняются лопасти рабочего колеса. Они могут производится:

  • из технополимера;
  • из нержавейки.

Выбор насоса в зависимости от откачиваемой среды

Еще один частый вопрос при покупке: как выбрать дренажный насос в зависимости от вида откачиваемой среды. Откачиваемая среда может иметь следующие характеристики:

  1. Чистая вода. Это относится к жидкостям необязательно чистым, но содержащим твердые частицы размерами не более 5 мм.
  2. Грязная вода. Жидкость, содержащая твердые частицы от 5 до 35 мм.

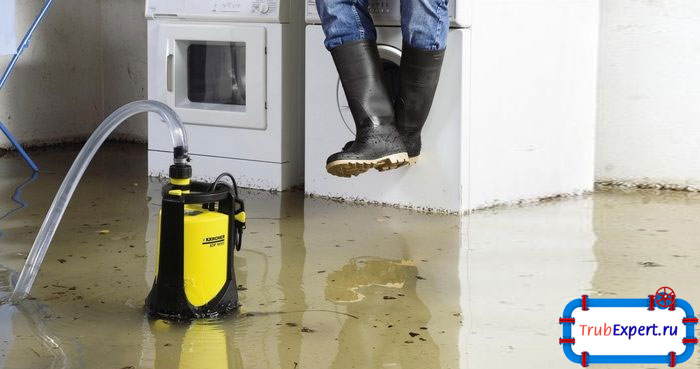

Насос, который допускает размер примесей до 38 мм, отлично справится с грязной водой
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Насос, который допускает размер примесей до 38 мм, отлично справится с грязной водой

Дренажный погружной насос обычно защищается специальными сетками для просеивания частиц. Работа дренажного насоса должна проходить при таких условиях:

  • Запрещается перекачивать воду, содержащую тряпки, палки, камки и другие длинноволокнистые материалы.
  • Температура выкачиваемой среды не должна быть выше 35оС. Это зависит от того, что перегрев мотора не допускается за счет охлаждения при перекачке прохладной воды.
  • Не использовать в средах с горюче-смазочными веществами.

Нередко бытовые дренажные насосы используют в канализационных стоках. Но эта среда достаточно агрессивна и содержит множество твердых частиц, размеры которых превышают предельные показатели для отдельных механизмов.

Следует знать, что для канализационных стоков используются специальные фекальные насосы, обладающие защитой при работе с агрессивными средами и измельчающими устройствами при прохождении крупных частиц и волокнистых материалов.

Устройства, продлевающие срок службы насоса

Гарантийный срок для механизма обычно составляет 60 месяцев (5 лет). Сроки эксплуатации напрямую зависят от правильной установки и эксплуатации:

  1. Необходимо выполнить заземление устройства.
  2. Вилки и розетки должны находиться вне зоны затопления, не подвергаться воздействию атмосферных осадков – дождя, тумана, снега.
  3. Агрегат проходит обязательную сертификацию о соответствии нормам электробезопасности.
  4. Установку производится работниками с квалификацией и опытом.
  5. Транспортировка производится при использовании специальной ручки.
  6. Запрещается поднимать и удерживать механизм за поплавковый выключатель и электрический провод. Для этого требуется использовать специальный трос.

Негативнее всего на работу агрегата влияет «холостой» ход. В этом случае происходит перегрев механизма. Работа без загрузки водой не рекомендуется даже при проверке исправности мотора при установке насоса. Поэтому современные агрегаты оборудуют специальными устройствами, которые регулируют работу (автоматический дренажный насос):

  • Термореле, отключающее механизм при достижении нагрева мотора предельных значений температуры.

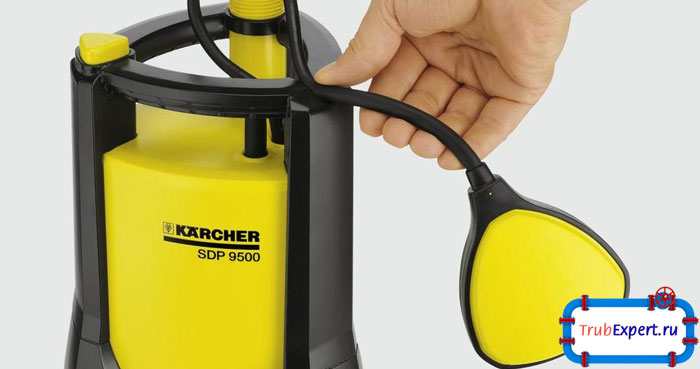

Датчик включения и выключения контролирует работу агрегата, включая его по необходимости
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Датчик включения и выключения контролирует работу агрегата, включая его по необходимости

  • Дренажный насос с поплавковым выключателем, может, как включаться при затоплении помещений, так и отключаться при осушении пока отсутствуют хозяева.
  • Аквасенсор – новое современное устройство автоматического управления. Применяется когда требуется установка насоса в колодец небольшого диаметра, в котором невозможно использовать поплавковый насос. При этом минимальный уровень воды в резервуаре достигает 5 мм.

На какие технические характеристики ориентироваться

Итак, что нужно сделать прежде, чем приступать к выбору устройства? Нужно четко знать в каких условиях будет работать насос:

  1. Объем воды для выкачивания.
  2. Глубина резервуара или высота, на которую необходимо поднимать воду.
  3. Расстояние транспортирования воды.
  4. Качество воды.

То есть следует внимательно изучить рельеф участка и свои пожелания. Что касается механизма, то дренажный насос со встроенным поплавком (или без него) выбирается по двум показателям. Используются следующие характеристики дренажного насоса:

  • производительность;
  • напор.

Производительность – это способность насоса откачивать определенный объем воды за единицу времени. Как правило, этот показатель исчисляется как литр в минуту (л/мин) или кубометр в минуту (м3/мин). В зависимости от производительности можно вычислить время, за которое будет выкачиваться колодец (помещение, бассейн, озеро) определенного объема. Или наоборот известен объем и время, вычисляется требуемая производительность и подбирается насос.

Напор показывает, на какую высоту можно выполнить подъем воды. На деле этот показатель должен превышать требуемый размер (высоту), потому что при настоящей работе возникают потери напора, не учтенные при расчете:

  • Местное сопротивление конструкции дренажной системы и материалов:
  • изменение направления (колена, повороты):
  • изменения диаметра трубы (расширение, сужение шланга);
  • наличие запорной арматуры (вентили, клапаны).
  • Потери по длине (гидравлическое трение). Расчетный показатель потери – 1 м напора при 10 м горизонтально расположенного шланга (трубы).

Например: требуется установка дренажного насоса для выкачивания воды на высоту 3 м и транспортировка жидкости на расстояние 15 м. Расчетный напор: 3+1,5=4,5 м. Но здесь не учтено местное сопротивление материалов, поэтому лучше выбрать дренажный насос со встроенным поплавком с напором не менее 8 м.

ПОСМОТРЕТЬ ВИДЕО

Кстати, совсем не лишне обращать внимание на допустимую температуру жидкости и напряжение в сети. Выбранный насос может не подойти для откачки воды из трубы отопления или не соответствовать напряжению в электросети на дачном участке.

Популярные насосы

Практика показывает, что самые популярные — дренажные погружные насосы со встроенным поплавком. Если требуется устройство для полива, то можно выбрать дренажный насос без поплавка с напором 8 м и производительностью до 10 м3/мин, изготовленный из пластика, что соответствует оборудованию эконом-класса.

Что касается производителя, то наиболее известны зарубежные  марки Pedrollo (Италия), Makita (Япония), Керхер, GARDENA (Германия), Grundfos (Дания). Вполне конкурентно способным является отечественный насос с поплавком Джилекс Дренажник. Кому отдать предпочтение? Как говорится «на вкус и цвет товарища нет». Успехов!
