Монтаж и разновидности кабеля для обогрева труб: 3 совета по выбору

При проектировании системы водоснабжения первоочередной задачей является защита их от промерзания в зимние месяцы. Особенно это актуально для жителей частного сектора, где трубопровод выходит за пределы постройки. При длительном воздействии отрицательных температур вода начинает кристаллизоваться, что приводит к их разрыву.

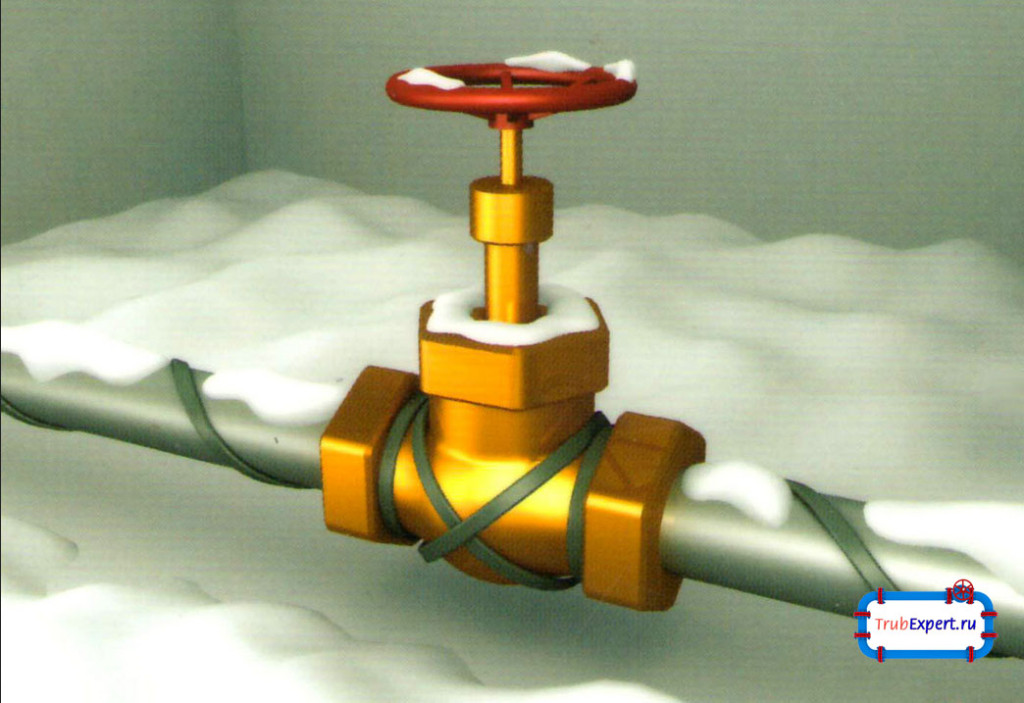

Кабель для обогрева водопроводных труб

Применение кабеля для обогрева водопроводных труб

Иногда создается впечатление, что проектируя их, конструкторы совсем забывали о зиме. Отсутствие воды в сильные морозы – привычное явление для жителей многоэтажек и частных домов. Современные технологии позволяют с успехом решить эту проблему.

Для чего нужна система обогрева водопроводных труб внутреннего и наружного применения

Обогревать трубы необходимо в зимний сезон для предотвращения замерзания воды и образования ледяных пробок.

Настоятельно рекомендуется он в таких случаях:

  • если это наружная магистраль и труба находится выше уровня земли;
  • водопровод находится в помещении, где нет отопления: чердак, подвал;
  • системы дренажа;
  • пожарные гидранты.

Характеристика системы обогрева

Самым эффективным способом противостоять замерзанию магистрали является ее нагрев. Современная система представляет собой кабель для обогрева труб, который подключается к питанию и способствует поддержанию определенной температуры.

Из чего состоит системы обогрева

Кабельный обогрев включает в себя элементы:

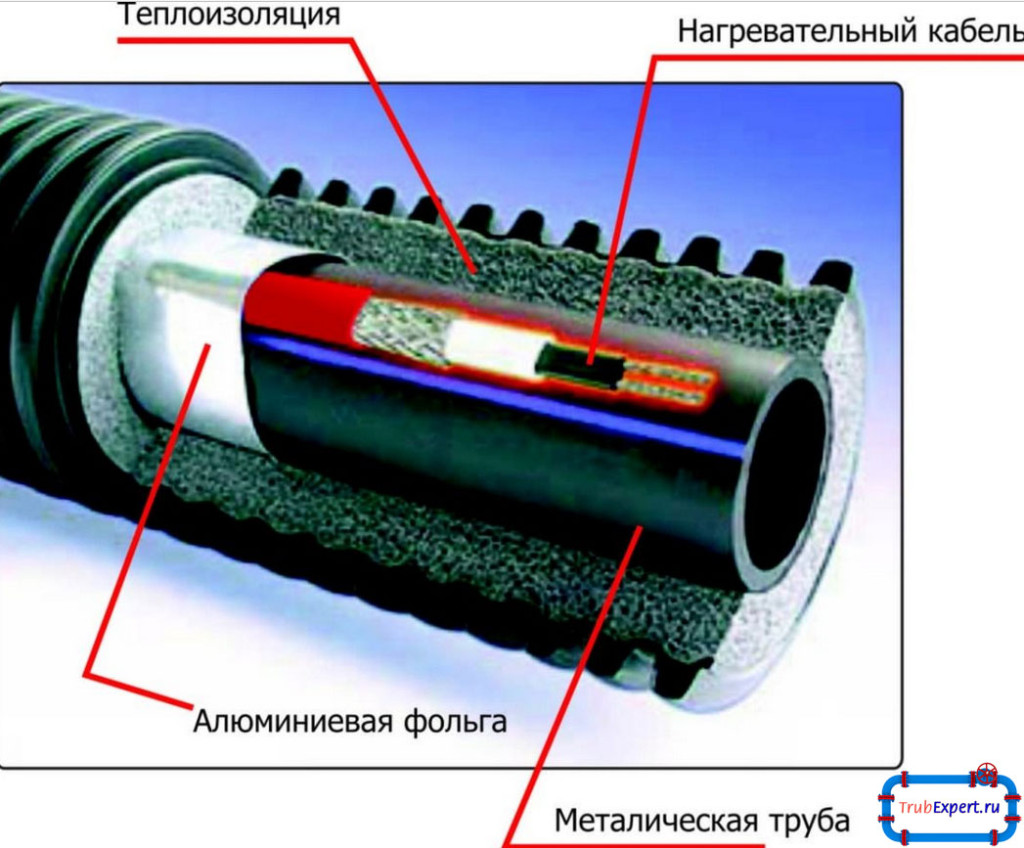

Схема обогрева

Схема устройства трубы для эксплуатации в зимний период

  1. Кабеля обогрева магистралей. Для труб из пластика допустимая мощность на 1 погонный метр составляет 10Вт, металлических 20Вт.
  2. Крепежные элементы. Основным является специальная алюминиевая лента.
  3. Провода, которые соединяют кабель с источником питания.
  4. Остальные вспомогательные элементы, при которых функционирует кабельный обогрев труб: распределительная коробка, датчик температуры, муфты, терморегуляторы.

Как выбрать систему кабельного обогрева труб

На рынке представлено множество уже готовых систем, и фирм, готовых осуществить монтаж нагревательного кабеля. Прежде чем выбрать, руководствуйтесь тем, для чего вам она необходима.

Всех их делят на следующие типы:





  • Системы бытового назначения. Они предназначены для утепления магистралей загородных домов, коттеджей. Компактные, им не требуются солидные мощности.
  • Система, используемая для коммунальных нужд: обогрев водостоков, канализационной системы.
  • Системы кабельного обогрева, которые используется на промышленных предприятиях, где необходимостью являются высокая температура и длительный срок действия (например, инкубатор).

Если планируется обогрев труб кабелем в частном доме, нет надобности покупать сверхмощные системы. За дополнительную мощность придется платить, а это выброшенные на ветер деньги. Кабель для прогрева труб лучше устанавливать специалистам, так как не всегда подходят универсальные системы. Часто, трубопровод имеет свои уникальные особенности, которые следует предусмотреть при монтаже.

Основные виды греющих кабелей

Существуют 2 вида:

  • резистивный;
  • саморегулирующийся.

Греющий кабель для различных типов труб

Греющий кабель для водопровода сохранит трубы от повреждения

В первом случае основным активным элементом является металлическая жила, при обогреве выделяющая 5-30Вт тепла. Этот кабель для обогрева трубопроводов обладает определенным сопротивлением, нагреваются равномерно на всей длине. Недостатком является то, что его невозможно нарезать на куски, требуемой длины. Также выход из строя какого-то участка будет означать полную его замену. Плюсом является низкая стоимость.

Основным рабочим элементом саморегулирующегося кабеля является пластиковая матрица, которая выделяет 6-90Вт тепла. Несомненным преимуществом этого вида является способность регулировать сопротивление, в зависимости от среды. Также его можно разрезать на куски, что упрощает ремонт.

Монтаж обогревающего кабеля: способы укладки

Существуют несколько способов, при котором производится укладка греющего кабеля на трубу:

  • Линейным – в одну линию. Таким способом обогревают трубы небольшого диаметра. Возможен монтаж кабеля для обогрева труб как снаружи, так и внутри.
  • Вдоль трубопровода параллельными линиями. Используется для труб больших диаметров или когда магистраль находится над поверхностью почвы.
  • Волнообразно. Чаще всего применяется в случае, когда его длина больше необходимой.
  • Спиралью вокруг трубы. В этом случае учитывается расчет мощности нагревательного кабеля и соответственно шаг между кольцами спирали.

Установка греющего кабеля

Расположение системы обогрева трубопроводов греющим кабелем напрямую зависит от того, как расположена схема системы водоснабжения и типа используемого провода.

Для того чтобы обеспечить наружный монтаж нагревательного провода, берут необходимое количество подходящее для участка, который требуется утеплить. Планируется размещение: параллельное, волнообразное или спиральное. Датчик температуры для греющего кабеля размещается в самом холодном месте трубопровода, на противоположной стороне от нагревательного элемента, дополнительно произведя его термоизоляцию. При несоблюдении этого требования, вся система контроля бессмысленна. Греющий кабель вплотную приматывается к трубе алюминиевой лентой.

Не рекомендуется для этих целей использовать скотч!

С водопроводной трубой греющий кабель в стяжку не рекомендуется устанавливать, так как при порыве магистрали или неисправности обогрева затрудняется возможность доступа. Сверху конструкция укрывается «кожухом» из пенополистирола, полиуретана или минеральной ваты. Это необходимо для предотвращения последствий от следующих воздействий: механических повреждений, повышенной влажности атмосферы и почвы.


Внутренняя укладка греющего провода производится в основном для трубы, диаметр которой менее 50мм, куда нет возможности прямого доступа. Также в случае, если система находится в эксплуатации и перемерзает в сильный мороз. При установке его обращайте внимание на наличие сертификата о пищевой безопасности. Для его монтажа необходим сальник. Если введение провода происходит сверху вниз, тогда в его фиксации нет надобности, если же наоборот снизу вверх, то потребуется закрепление. Также запрещена установка его в местах расположения запорных вентилей. Прежде, чем приступить к работе, измеряется длина участка, где будет монтироваться кабельный обогрев. Далее осторожно в полость вставляется кабель, чтобы не повредить его оболочку. Кабельная труба, где он установлен, помечается надписью. Кабель для обогрева труб пригодится жителям холодных регионов!
