Металлические кессоны для скважин:можно ли соорудить устройство самостоятельно

Водоснабжение домов или коттеджей, расположенных вдали от городской структуры, производится с помощью насосного оборудования, погруженного в скважину. Для его защиты от деформации и промерзания устанавливают кессоны – заградительные емкости.

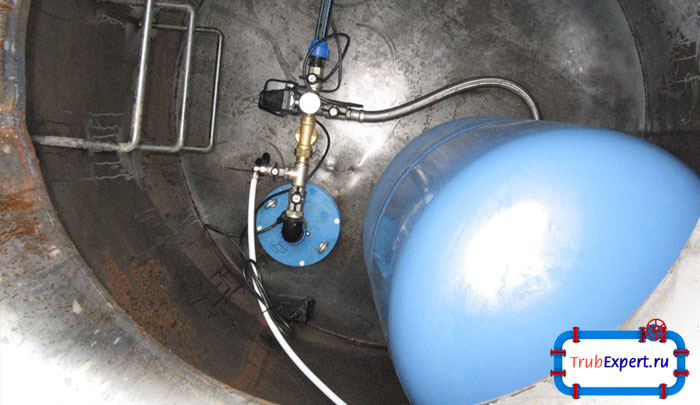

Обустройство автономного водоснабжения требует больших финансовых вложений и для экономии собственных средств установить кессон для скважины можно самостоятельно

Обустройство автономного водоснабжения требует больших финансовых вложений и для экономии собственных средств установить кессон для скважины можно самостоятельно

Устройство кессона и виды этих конструкций

Кессонами называют рабочие камеры, изготовленные в виде герметичных емкостей, в которых размещается водозаборное оборудование: насос, компрессор, фильтры, гидроаккумулирующий бак и пр. В нижней части камеры устанавливается обсадная труба для прохода воды из скважины, в боковой части монтируются специальные отверстия для монтажа водопроводных труб.

Устройство кессона для скважины несложно. Он устанавливается в котлован, глубина которого ниже глубины промерзания и тщательно утепляется изнутри. Кроме защиты от промерзания, эта емкость предотвращает водозаборное оборудование от попадания в него поверхностных и сточных грунтовых вод.

Срок службы водозаборной скважины зависит от прочности и герметичности такой конструкции. Сделать кессон можно из:

  1. толстостенного металла, обработанного битумом и прогрунтованного;
  2. железобетонных колец диаметром не менее 1 м;
  3. полиэтиленовых или полипропиленовых труб толщиной до 20 мм.

Его форма может быть квадратной, округлой или выполняться в виде прямоугольника. Чаще используются бетонные изделия или металлические кессоны для скважин в форме цилиндров с минимальным количеством швов.

Металлические кессоны способны обеспечить сооружению необходимую жесткость и стабильность. Такое изделие нуждается в дополнительной тепло- и гидроизоляции. Очень многое зависит и от качества сварных швов.

Кессон из бетона – достаточно надежная и прочная конструкция, но из-за высокой теплопроводности материала изготовления он потребует дополнительного утепления. Кроме того, кессон из бетонных колец – тяжеловесное сооружение, поэтому для его установки потребуется привлечение дополнительной техники.





Бетонный кессон можно устанавливать лишь в том случае, если грунтовые воды расположены достаточно глубоко. Если же их уровень высок, желательно использовать герметичные пластиковые конструкции.

Пластиковый кессон для скважины чаще всего выполняется в виде герметичного толстостенного цилиндра. К его достоинствам можно отнести невысокую цену, длительный срок эксплуатации и высокие теплоизоляционные свойства. Однако подобная емкость может иметь недостаточный запас жесткости и со временем деформироваться. Для упрочения после установки в котлован ее можно залить с внешней стороны цементным раствором.

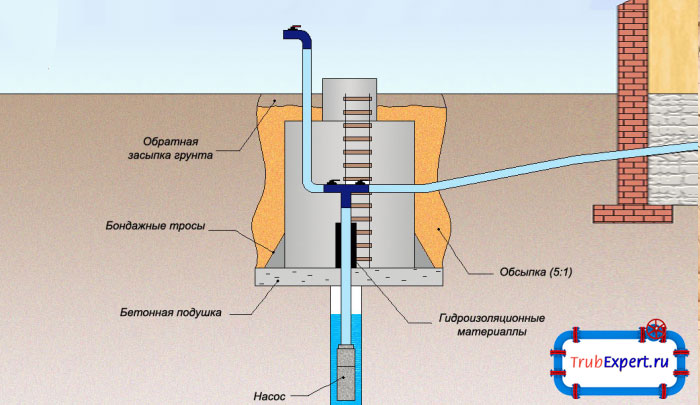

Устройство кессона защищает оборуование от неблагоприятных воздействий низкой температуры и от затоплений паводковыми водыми

Устройство кессона защищает оборуование от неблагоприятных воздействий низкой температуры и от затоплений паводковыми водыми

Самостоятельно сооружаем бетонный кессон

Кессон для скважины своими руками выполняется из армированных бетонных колец, надежно скрепленных между собой. Их диаметр вполне позволяет разместить все водозаборное оборудование, а также спуститься в котлован для его обслуживания.

  • Сооружение котлована. Уровень промерзания земли в каждом конкретном регионе различен. Этот показатель зависит от типа почвы и среднегодовых показателей температуры. Так, в Москве и области он варьируется в пределах 0,4-2 м, поэтому минимальная глубина котлована в этом регионе 2 м. Диаметр котлована – на 200-300 мм больше кессона.

Для предотвращения попадания осадков и грязи горловина кессона чуть приподнимается над уровнем земли (достаточно 12-15 см).

  • Для защиты от грунтовых вод на дне скважины предусматривается армированный бетонный пол. Если их попадание маловероятно, можно выстлать дно щебенкой или песком.
  • Чтобы грунт не осыпался внутрь котлована, его стенки изолируются плотной пленкой или геотекстилем.
  • Гидроизоляция кессона. Бетон – достаточно пористый материал. Чтобы предотвратить его разрушение и обезопасить кессон от попадания в него поверхностных грунтовых и талых вод, стенки такой камеры обрабатываются горячим асфальтовым или битумным раствором или специальной битумной мастикой.
  • Установка кессона. Армированные бетонные кольца размещаются на бетонной или песчаной подушке и укладываются друг на друга. Они опускаются на дно котлована вручную или с помощью грузоподъемных устройств. Положение бетонных колец при этом регулируется вручную. Места стыковки замазываются цементным раствором.
  • Конструкция утепляется вспененным полимером или пенопластом. Зазор между ним и почвой забрасывается землей и тщательно утрамбовывается.
  • В кольцах, расположенных в средней части камеры, проделываются отверстия для водопроводных труб и монтируются гильзы из металла. Все зазоры тщательно обрабатываются монтажной пеной или промазываются раствором.
  • Монтаж люка. На входное отверстие устанавливается деревянный короб, к которому крепится герметичная крышка, усиленная брусками.
  • Установка и подключение оборудования производится после завершения работ по установке.

Сборка и установка металлической конструкции

Устройство кессонов из бетона и металла производится по одному и тому же принципу. На выбранном месте роется котлован и готовится скважина необходимой глубины. В днище емкости из металла подходящего размера и толщины предусматривается отверстие для вставки обсадной трубы с приваренной к нему гильзой.

На дне котлована укладываются деревянные брусья. Для облегчения работ металлическую емкость можно вначале установить на подпорки из бруса над готовым котлованом так, чтобы оси обсадного патрубка и емкости совпадали. После удаления подпорок она под тяжестью собственного веса опускается вниз.

Установленную емкость выравнивают. В вертикальном положении она фиксируется с помощью брусьев. Так как металл имеет низкие теплоизоляционные свойства, производится ее теплоизоляция. Для защиты от коррозии она дополнительно обрабатывается грунтовкой.

Монтировать кессон на скважину своими руками несложно. Его обустройство позволит защитить водозаборное оборудование от промерзания и обеспечить подачу воды из скважины без перебоев.
