Какие виды скважинных фильтров бывают, какой вид устройства лучше выбрать и почему

Установка автономной водопроводной системы становится популярной в загородных домах. Чаще всего строится скважина. Для того, чтобы трубопровод не засорялся и вода была чистой монтируется фильтр для скважины. Данное устройство приобретается в магазин или делается своими силами.

Распространенная проблема скважин - это засорение, фильтр сможет легко справиться с данной ситуацией

Распространенная проблема скважин — это засорение, фильтр сможет легко справиться с данной ситуацией

Особенности фильтрующих систем

Самодельные фильтрующие устройства должны обладать устойчивостью к коррозии и хорошей пропускной способностью.

Фильтр на скважину представляет собой элемент обсадной трубы, который предотвращает попадание в нее крупных частиц.

Конструкция состоит из нескольких частей:

  • фильтрующего элемента, представляющего собой пористую перегородку;
  • области над фильтром;
  • и отстойником.

Фильтрующий элемент используется как перегородка, которая не позволяет различным веществам попадать в воду. В отстойнике скапливаются лишние частицы.

От работы фильтра зависит функционирование скважины.

Фильтр для скважины своими руками должен обладать следующими характеристиками:

  1. Хорошей пропускной способностью и минимальным гидравлическим сопротивлением.
  2. Устойчивостью к коррозии и химическим веществам.
  3. Качественными и надежными материалами.

Важным значением считается соотношение площади отверстий фильтрующего элемента ко всей рабочей площади устройства. Данная величина оказывает влияние на отдачу воды в скважине.

Фильтр считается дополнительной защитой поверхности шахты от обрушения.

Дырчатые фильтры с перфорацией

Дырчатый фильтр выглядит как перфорация обсадной трубы. Изготовить подобную конструкцию можно при помощи дрели. В материале трубы просверливаются дырочки в определенном порядке.

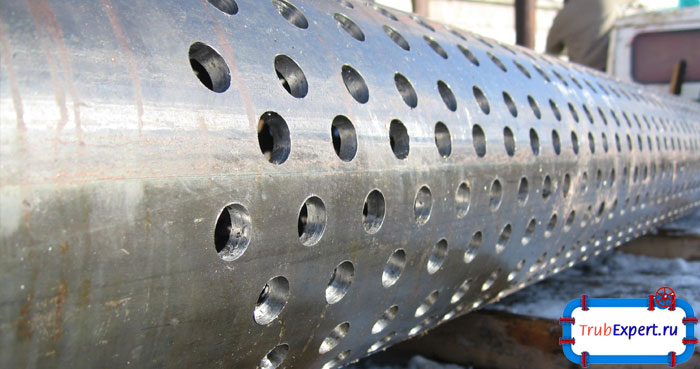

Технология создания данного фильтра такая: в трубе высверливаются отверстия, которые располагаются или в шахмотном порядке, или в линейном

Технология создания данного фильтра такая: в трубе высверливаются отверстия, которые располагаются или в шахмотном порядке, или в линейном

Приспособление не понижает жесткость трубы. Такое устройство рекомендуется применять на больших глубинах.

Обязательным условием является то, что труба на  ¼ часть делается перфорированной.

Минимальное расстояние между отверстиями равняется 1 см. Для работы выбирается дрель. Но сверление выполняется особым способом. Инструмент размещается под углом в 45 градусов к поверхности трубы. Сверление выполняется в направлении снизу-вверх. При этом отверстия получаются овальной формы.

Затем на трубу монтируется специальная сетка. Эта деталь производится из латуни или нержавеющей стали.

Сетка для фильтра крепится следующим образом:

  1. На трубу наматывается проволока с шагом в 25 миллиметров.
  2. Проволока фиксируется методом пайки при помощи двух точечных швов.
  3. Затем крепится фильтровая сетка для скважин при помощи проволоки.

Размер сетки определятся при просеивании песка. Если конструкция пропускает около половины песка, то это подходящий вариант для фильтра.

После проведения работ зачищаются все острые края. Снизу труба закрывается пробкой из дерева. Сетка служит защитой от разных засоров.

Щелевые конструкции фильтров

Щелевой фильтр для скважины выполняется из обсадной трубы, поверхность которой надрезается болгаркой. Небольшую часть внизу оставляют целой, так как это место отстойника.

С помощью мела размечается положение прорезей. На трубе остаются участки для монтажа армирующего пояса.





Канальное отверстие прорезается после фиксации конструкции. Ширина фильтрующих каналов зависит от выбранных инструментов, а длина варьируется от 2,4 до 7,4 см.

Фильтровальная сетка дополняет устройство. Сетка при просеивании должна задерживать менее четверти всего объема песка.

Щелевой фильтр подходит для шахт с породой, склонной к обрушению. Конструкция обладает маленькой прочностью на изгиб. Поэтому система дополняется поясом жесткости.

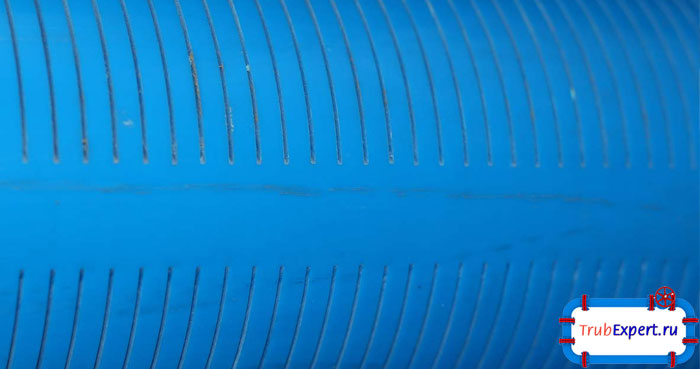

Щелевой фильтр отличается от дырчатого большей пропускной способностью

Щелевой фильтр отличается от дырчатого большей пропускной способностью

Изготовление данного фильтра схоже с созданием конструкции с перфорацией. Разрезы производятся в шахматном или поясном порядке. Труба обматывается сеткой из латуни. Перед сеткой на трубу крепится проволока.  Для создания прочной конструкции сетка припаивается к проволоке через каждые полметра.

Конструкция щелевого фильтра имеет большую пропускную способность, чем другие изделия. На поверхности трубы нет глухих зон. Это создает жесткость системы.

Подобный агрегат отличается хорошей пропускной способностью и долговечностью.

Фильтровальные проволочные системы

Фильтровальные системы из проволоки считаются особо прочной конструкцией. Данный фильтр состоит из защитной сетки, обмотки проволоки и перфорированной трубы.

Сначала нужно сделать щелевой фильтр при помощи перфорации трубы. Припаиваются продольные ребра жесткости. Для этого подбираются пруты из нержавеющей стали, которые имеют диаметр 5 мм. Вокруг трубы монтируется проволока, диаметр которой 2,5 мм. В конце работ проволока крепится к поперечным прутам.

Скважинные фильтры отличаются высоким качеством при соблюдении определенных правил. Непрочная пайка приведет к разрушению конструкции. Создание проволочного каркаса требует особого подхода.

Фильтрующие насадки из проволоки лучше приобретать в магазине. Сборка проволочного устройства и щелевого каркаса не вызовет затруднений.

Гравийное фильтрационное сооружение

Гравийный фильтр представляет собой простое устройство фильтрующих элементов. Это специальная подсыпка, которая помещается в придонную часть источника.

Фильтрующий элемент применяется в качестве прослойки из небольшой гальки, которая помещается между водозаборной трубой и основной породой.

Вода с такой системой хорошо очищается от различных примесей.

Для установки применяется специальный гравий и насадка с отдельным плугом.

При монтаже производится следующая последовательность действий:

  1. При бурении скважины, когда бур выходит на нижние слои активируется насадка с откидным плугом. С его помощью на дне скважины вырезается расширение в форме конуса.
  2. Выполняется мешок из специального текстиля. Мешок транспортируется на дно скважины.
  3. В мешок добавляют отобранный гравий. Веревки, на которых держится мешок — обрываются. Подсыпка тщательно утрамбовывается.

В конце рабочего процесса на дне создается насыпь из щебня, на котором будут оседать ил и песок.

Для подобного фильтра важно подобрать гравий. Фракции щебня должны быть одинакового размера.

Толщина гравийного слоя должна быть больше 50 мм. Щебень выбирается крупнее частиц породы в скважине в 7-10 раз.

При правильном подборе материалов и соблюдении рекомендаций по созданию фильтров, питьевая вода из скважины будет превосходного качества.
