Как сделать эжектор для насосной станции своими руками: детальное руководство

1 2 218

Насосная станция с эжектором – часть водопровода, работающего в автономной режиме. Принцип действия эжектора заключается в том, что он регулирует напор воды в трубе. В этом случае происходит перемещение воды из скважины на поверхность – к потребителю.

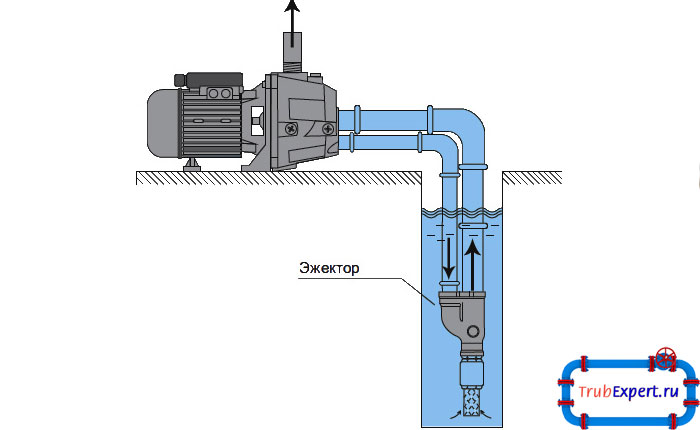

Решить проблему низкого напора воды позволяет установка эжектора для насосной станции
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Решить проблему низкого напора воды позволяет установка эжектора для насосной станции

За энергоэффективность работы такой станции отвечают все элементы конструкции. В то же время подачу воды с глубины, равной 10 м и более, обеспечивает только эжекторный насос. Без этого аппарата станция выкачивает воду только из колодца, глубина которого составляет максимум 7 м.

В этой статье говорится как о видах и конструкции эжектора, так и о том, как создать эжекторный насос своими руками.


Виды и типовые разновидности эжекторного насоса

  • паровой — вакуумный насосный аппарат, который выкачивает газ из закрытого помещения и поддерживает разрежение. Такое устройство используют в технических приспособлениях, обеспечивающих водоснабжение потребителей;
  • пароструйный — воздушный эжектор, который использует паровую энергию струи при выкачивании воды, паров или газа из закрытого помещения. Это устройство использовали на речных и морских судах при выкачивании воды.

Эжекционный насос считается устройством, которое увеличивает напор воды в трубе. В этом случае происходит эжекция — использование энергии быстрого потока воды, который течёт по специальному ответвлению.

Настройка такого оборудования происходит таким образом:

  1. сначала трубу, по которой течёт вода, соединяют с левым камерным патрубком смесителя, имеющей Т-образный вид;
  2. затем, к камерному патрубку, расположенному снизу, присоединяют трубку, по которой происходит движение высокоскоростного потока. В этом случае трубка и патрубок должны быть тоньше трубы, по которой течёт вода;
  3. далее, правый патрубок используют в качестве диффузора, в котором происходит смешение 2 потоков воды — подающего жидкость и скоростного.

После смешения обоих потоков в камере образуется разрежение, которое ускоряет движение воды в левой трубе, подающей воду.

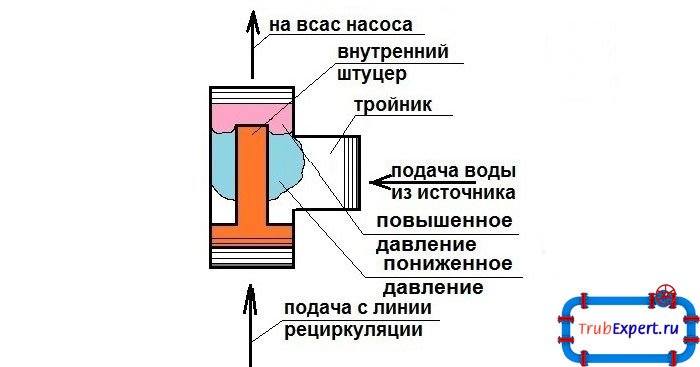

Эффективная работа станции зависит от всех элементов конструкции, но транспортировка воды полностью зависит от эжектора
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Эффективная работа станции зависит от всех элементов конструкции, но транспортировка воды полностью зависит от эжектора

Такая камера по сути тоже считается эжекторным насосом. Её устанавливают или в 1-м корпусе насосной станции, или отдельно.

В итоге такая установка расширяет ассортимент эжекционных насосов и делит их на встроенные и внешние.

При этом энергетическая эффективность насосной станции зависит от того, какой эжектор на ней установлен.

Если она оснащена выносным, а не встроенным эжекторным насосом, то её КПД равен 30%. В таком случае на станции устанавливают вакуумный эжектор.

В то же время встроенная насосная станция производит много шума, а внешний эжектор работает тихо.

Все преимущества и недостатки напрямую влияют на выбор места установки эжектора.

Внешние эжекторные насосные станции устанавливают на скважине, расположенной на большой глубине. Их подключают к мотору с большой мощностью, который установлен внутри помещения.

Внутренние насосные станции подключают к менее мощным моторам, которые установлены снаружи дома – где имеется неглубокий колодец (скважина).


Особенности и принцип действия установки

На заводах по производству техники для водоотведения изготавливают 2 вида насосного оборудования — с внутренним и выносным эжекторным насосом.

Аппараты с внутренним эжекционным устройством выкачивают воду из неглубоких (8 м и менее) скважин, водоемов и колодцев.

Особенностью такого оборудования считается наличие функции «самовсасывания», в результате чего происходит регулирование уровня воды, которая находится ниже уровня входного патрубка. В связи с этим до включения устройства необходимо залить его водой.

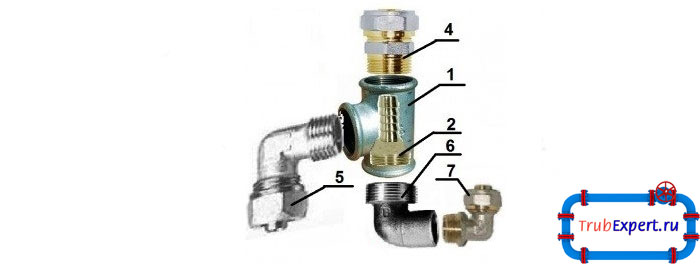

Схема устройства: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема устройства: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП

После того как аппарат наполнен водой и включён, рабочее колесо установки с внутренним эжекторным насосом отправляет воду к входу в эжектор, образуя при этом необходимую струю. Она движется по тоненькой трубке и напор воды становится быстрее.

Далее, давление внутри струи становится меньше. В итоге снижается и давление внутри камеры, которая всасывает жидкость.

При подключении трубы к входному патрубку вода начинает поступать на станцию.

Затем вода поступает в камеру, которая всасывает жидкость. При этом напор воды становится меньше и жидкость течёт по диффузору к выходу, немного увеличивая скорость течения.

Устройство, в котором используют выносной эжектор для насосной станции, отличается от внутреннего эжекционного насоса тем, что его применяют только на глубине, равной 10 м и более.

Также на эти аппараты трудно установить внешние эжекторные насосы. Трубы, которые соединяют насосные устройства между собой, устанавливают только в вертикальном положении. В противном случае во входную магистраль попадёт много воздуха и она перестаёт нормально работать.

Оптимальным вариантом использования аппаратов с выносным эжектором считается монтаж устройства на глубине 20 м. С увеличением высоты подъёма его работоспособность снижается.

В итоге выносное насосное устройство обладает меньшим КПД, чем внутреннее.


Самостоятельное изготовление эжектора

Для того чтобы сделать воздушный эжектор своими руками, необходимо приобрести следующий комплект деталей, состоящих из фитингов и элементов сопряжения:

  1. тройник – основа конструируемого воздушного эжектора;
  2. штуцер – проводник большого напора воды в устройстве;
  3. муфты и отводы – эти элементы используют при самостоятельной сборке эжекторного аппарата.

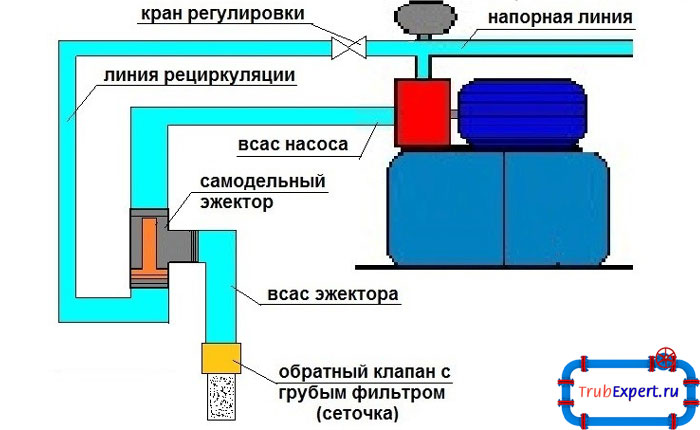

Схема подключения эжектора в линию работы насосной станции
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Схема подключения эжектора в линию работы насосной станции

Для того чтобы собрать из деталей эжектор для насосной станции своими руками, необходимо выполнить следующие действия:

  • сначала, следует взять тройник, торцы которого используются при резьбовом монтаже. В таком случае резьба на его торцах должна быть внутренней;
  • далее, на нижнюю часть тройника следует установить штуцер. В таком случае штуцер следует прикрепить к тройнику таким образом, чтобы маленький патрубок оказался внутри насосного аппарата. В таком случае патрубок не должен появиться на торце, который находится на противоположной стороне тройника.

Если патрубок оказался слишком длинным, то его надо укоротить — обточить.

Таким же образом короткий штуцер увеличивают с помощью применения трубки из полимеров. Расстояние между торцами тройника и штуцера должно быть равно 2-3 мм.;

  • затем, сверху тройника — над штуцером, следует установить переходник. Причём 1 торец переходника должен быть сделан под наружную резьбу (его надо установить на основу насосного аппарата), а второй – установлен в качестве обжимного отвода (фитинга) под трубопровод из металлопластика, по которой течёт вода из скважины;
  • снизу тройника с установленным штуцером устанавливают 2-й обжимный отвод, на который необходимо надеть и закрепить гайками трубопровод линии рециркуляции. В связи этим, перед установкой устройства нужно предварительно обточить до 3-4 ниток резьбы нижнюю часть штуцера;
  • по завершении сборки самодельного насосного аппарата, в ответвление сбоку следует вкрутить второй уголок, на конце которого установлен цанговый зажим для установки водопровода.

Соединение с помощью резьбы делают на уплотнителях из полимеров — фторопластового уплотнительного материала (ФУМ).

После завершения сборки самодельного эжекторного насоса его подключают к самой станции.

Если самодельный эжектор установить снаружи колодца – то в итоге получится станция с встроенным эжекционным устройством.

Если устройство эжектора установить в шахту, в которой оно покрыто водой, то получится станция с внешним эжекционным устройством.

ПОСМОТРЕТЬ ВИДЕО

При установке такого самодельного аппарата к тройнику следует одновременно подключить 3 трубы:

  • 1-ю – к торцу, который расположен сбоку тройника. Трубу опускают до дна, а на её торце устанавливают фильтр с сеткой. По такой трубе начинает течь маленький напор воды;
  • 2-ю — к торцу, который расположен снизу тройника. Её подключают к линии напора, которая выходит из станции. В итоге скорость потока воды в эжекторном насосе начинает увеличиваться;
  • 3-ю – к торцу, который находится сверху тройника. Её выводят на поверхность и присоединить к патрубку, который всасывает воду. По такой трубе вода потечёт с ещё большим напором.

В итоге первая труба окажется под водой, а вторая и третья — на поверхности водяной жидкости.

Цена эжектора для насосной станции колеблется в пределах 16-18 000 р. и зависит от его технических характеристик.
