Как обезопасить свой дом от возможных протечек в трубопроводе: узнай решение

Автоматическая система защиты от протечек воды минимизирует потери при потопах, возникающих вследствие забывчивости владельцев помещений, аварий систем отопления или водоснабжения, некачественном монтаже или износе оборудования. Такое оборудование рекомендуется установить в офисах, многоквартирных домах и коттеджах, особенно актуальна защита от протечки воды в квартире с часто отсутствующими хозяевами. Хорошие отзывы имеют проводные и беспроводные системы контроля протечки воды «Аквасторож», к достоинствам которых относят надежность, 3-х секундное реагирование, автономность, малое потребление энергии, простоту монтажа и эксплуатации.

Протечки могут привести к большим проблемам как в доме, так и в квартире, поэтому необходимо подумать о системе защиты

Протечки могут привести к большим проблемам как в доме, так и в квартире, поэтому необходимо подумать о системе защиты

Принцип работы

Данная система относится к следящим, в момент появления воды на участках с размещенными датчиками сигнал уходит на блок управления, а он него — на шаровые краны, перекрывающие воду. Дополнительно о срабатывании системы защиты от протечек владелицу сообщает звуковой сигнал и включенный световой индикатор на панели. Перекрытие кранов на стояках с горячей и холодной водой происходит в течение 3 секунд после поступления сигнала от датчика. Датчики размещаются в наиболее подходящих местах: на кухне, санузле, возле стиральной машины, после затопления они просушиваются и устанавливаются на прежнее место. Число отслеживающих элементов не менее 3, таким образом, контроль протечекработает в постоянном режиме.

Особенности комплектации

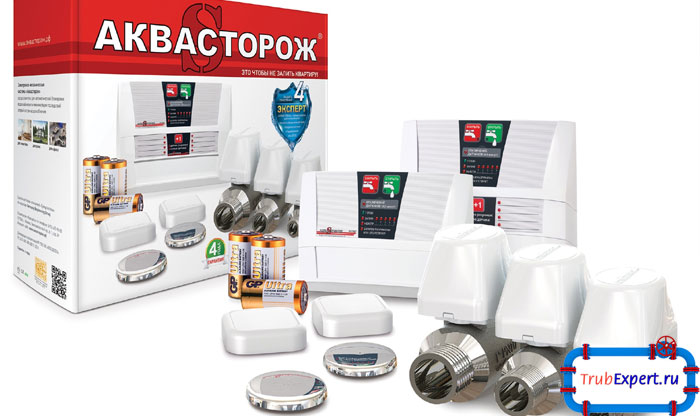

В стандартный комплект системы защиты «Аквасторож» входят:

  • основной блок управления (контроллер);
  • два электрокрана (для горячей и холодной воды). Предусмотрен выбор подходящей резьбы из трех типоразмеров: ½", ¾" или 1";
  • датчики (в зависимости от модификации проводные или беспроводные);
  • блок питания;
  • автономные батареи;
  • провода датчиков;
  • радиобаза (у беспроводной модификации).

Обладая тремя источниками питания,система защиты от протечек воды Аквасторож100% надежна, включение перекрытия срабатывает даже при севших батареях или при отсутствии электричества. Встроенный источник бесперебойного питания в случае необходимости дублирует сетевой или внутренний автономный.

К особенностям данной системы помимо автономности от внешнего электроснабжения относят возможность установки дополнительных блоков расширения. В случае, если 4 или 6 датчиков недостаточно, не нужно менять блок управления, следует просто добавить еще одну панель. Также система Аквосторож предусматривает перестройку из обычной в беспроводную, для этого нужно всего лишь подключить радиобазу в специальный разъем. Число беспроводных датчиков для одного контроллера ограничено только 20 и то при условии задействования дополнительного разъема, чего не скажешь о проводных — допускается подключение в каждый из шести соответствующих разъемов цепочки из 100, в итоге их количество может достичь 600.

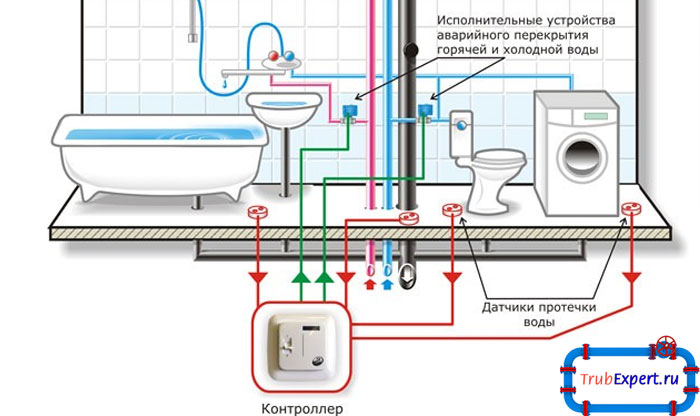

На рисунке представлена схема расположения датчиков, запирающих механизмов системы "Аквасторож" в доме или в квартире

На рисунке представлена схема расположения датчиков, запирающих механизмов системы «Аквасторож» в доме или в квартире

Датчик представляет собой корпус с размещенной внутри пластинкой из стеклотекстолита с контактами, при намокании уменьшается сопротивление и срабатывает контроллера. Корпус предусматривает попадание случайных брызг, защита от протечек воды включается при покрытии всей площади датчика и при уровне не менее 1 мм. Оба контакта покрыты тонким налетом иммерсионного золота, они не подвержены коррозии или окислению.





Шаровые краны закрываются металлической шестерней, которая управляется низковольтным движком. Для питания достаточно 5 V, конструкция продумана с учетом минимизации сил трения. Корпус выполняется из сверхпрочной никелированной латуни, минимальная длина управляющего провода составляет 2 м. Следует заранее предусмотреть точку размещения блока управления и заказать провод нужной длины. Нюанс: электрокран можно купить отдельно или дозаказать, но при условии совместимости с модификацией контроллера.

Как собрать и установить «Аквасторож»

Работы по монтажу выполнимы своими силами, без привлечения специалистов.Установка оборудования проводится в следующей последовательности:

  1. Размещение шаровых кранов.
  2. Монтаж основного блока управления.
  3. Установка датчиков, прокладка соединений.
  4. Подключение входящих элементов, настройка.
  5. Подсоединение радиобазы (для беспроводных комплексов защиты)
  6. Проверка (имитация протечки).

Первые два этапа можно смело менять местами, установка контролирующего устройства проводится на специально выбранном месте с учетом длины питающих, управляющих и следящих проводов. Контроллер легко вешается на специальную пластину, которая держится на двух саморезах, входящих в обязательную комплектацию. В случае необходимости допускается горизонтальное размещение блока управления, но согласно отзывам и рекомендациям производителя горизонтальное положение предпочтительней.

Перед установкой кранов перекрываются подающие вентили, отсоединяется водоснабжение. Обязательным условием служит расположение кранов после вводного вентиля, причем ориентация в пространстве не важна. В идеале они не заменяют, а дополняются ручные краны. Конструкция крана простая, ошибиться с направлением движения воды трудно, на корпусе обозначена специальная стрелка. Участки с резьбой изолируются фум-нитью.

Монтаж упрощается при использовании «американки» — накидной гайки, соединяющей два участка с резьбой без вращения.Благодаря этому устройству электрокран снимается за 2-3 минуты.

Фиксация датчиков необязательна, но желательно, с этой целью рекомендуется использовать двусторонний скотч. Беспроводные датчики изначально настроены на передачу сигналов на контроллер, проводные подключаются к пронумерованным гнездам, расположенным слева. Для кранов предусмотрено два гнезда, они, как и разъемы для источников питания, обозначены соответствующей надписью. Данная защита от протечек начинает работать сразу после подсоединения элементов и включения к сети или бесперебойным батареям, для проверки датчик заливается сверху водой.
