Дренажные электронасосы «Гном»: инструкция по применению

Насосы Гном – общее название линейки погружных дренажных насосов таких производителей, как Московский насосный завод, АО «ГМС Ливгидромаш» и других. Название расшифровывается следующим образом: Г – грязная вода (для загрязненных жидкостей), Н – насос, О – одноступенчатый, М – моноблочный. Несмотря на общую принципиальную конструкцию, насосы разных производителей отличаются качеством сборки и применением комплектующих из различных материалов (пластика или металла), что влияет на надежность и конечную стоимость изделия.

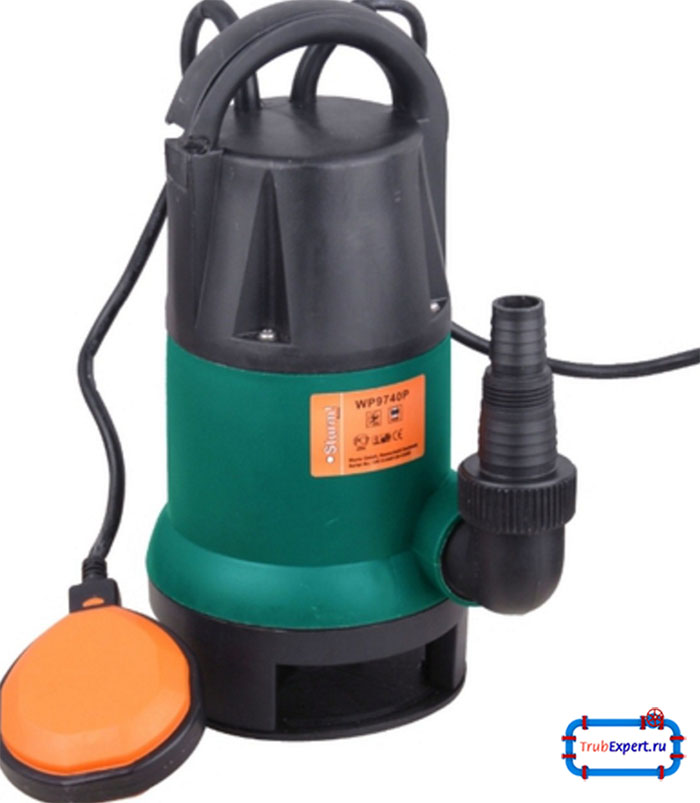

Насос гном

Самый простой насос в своей категории, подходит для выкачки грязной воды из затопленных помещений

Общая характеристика насоса «Гном»

Изначально дренажный насос Гном предназначался для откачки жидкости из затопленных помещений. Постепенно ассортимент расширялся и сегодня бренд представлен моделями различной мощности и производительности для откачивания жидкостей, содержащих до 10% твердых включений с размером частиц не более 5 мм. Характеристики насоса позволяют применять его для следующих целей:

  • Выкачка загрязненных, паводковых, канализационных (но не фекальных), грунтовых вод из затопленных помещений.
  • Орошение и осушение грунта в сельском хозяйстве.
  • Отвод стоков, содержащих химические вещества (автомойки, прачечные).
  • В производственных процессах нефтехимической, металлургической, энергетической и других отраслей промышленности.

Конструктивно электронасос Гном представляет собой моноблочный агрегат, состоящий из двигательного и насосного отсеков. В верхней части корпуса расположен герметизированный асинхронный двигатель. Всасывание жидкости происходит в защищенной сеткой нижней части благодаря создаваемой рабочим колесом центробежной силе. Охлаждение двигателя происходит за счет перекачиваемой жидкости, при перегреве двигатель автоматически выключается. Конструкция предусматривает простую и быструю разборку насоса без применения специальных инструментов, что облегчает его обслуживание и ремонт.

Технические характеристики насоса Гном зависят от модификации изделия и его предназначения, что позволяет подобрать подходящую модель для выполнения конкретных задач. Производятся модели со следующим диапазоном характеристик:
  • Производительность составляет от 10 до 140 м³ в час (на этот параметр указывает первая цифра в маркировке модели).
  • Напор – от 6 до 25 м (вторая цифра в маркировке).
  • Мощность составляет от 600 Вт у моделей бытового предназначения до 11 кВт у промышленных насосов.
  • Максимальная температура перекачиваемой жидкости +35°C для стандартных моделей и до +60°C в исполнении Тр.







Насос гном

Очень маленький, легкий и практичный аппарат

По сравнению с агрегатами других марок насос Гном обладает рядом преимуществ:

  • Доступная цена (стоимость может отличаться в зависимости от производителя, однако низкая цена свидетельствует о применении менее прочных и долговечных комплектующих).
  • Надежность и износостойкость. Средний срок службы до проведения капитальных ремонтных работ составляет 5 лет или же 6000 часов непосредственно эксплуатации. Производители предоставляют гарантию на оборудование на 18 месяцев с момента продажи или 12 месяцев с момента начала эксплуатации.
  • Простота обслуживания и ремонта. Грязевой насос оснащен съемной, легко поддающейся очистке, защитной сеткой, а простота разборки облегчает проведение профилактических и ремонтных работ.
  • Герметичный корпус гарантирует безопасность при проведении работ в условиях повышенной пожаро- и взрывоопасности.

Монтаж насоса

Монтаж оборудования предельно прост, однако требует соблюдения ряда правил. Перед проведением запуска необходимо визуально проверить оборудование на предмет отсутствия повреждений, заземлить нулевой провод и проверить наличие масла. Перед началом эксплуатации агрегатов с трехфазным подключением проверяют направление вращения ротора, меняя фазы. При правильном подключении напор увеличивается.

Установка производится в вертикальном положении, при этом корпус полностью (или частично, для моделей с охлаждающей рубашкой) погружается в воду при помощи прочного троса. Выполняя спуск агрегата под воду, следует контролировать натяжение электрического кабеля (нагрузка должна приходиться на трос, а не на кабель). При наличии на дне песка или ила агрегат следует установить на подставку или подвесить на некотором расстоянии от дна.

В зависимости от поставленных задач, монтаж выполняется стационарно (при помощи жесткой трубы) или с возможностью перемещения агрегата (используется гибкая труба).

Возможные неисправности и способы их устранения

Погружной насос Гном отличается высокой степенью надежности конструкции и редко выходит из строя по вине изготовителя.

Основными причинами поломки оборудования являются нарушения правил эксплуатации. Чтобы избежать большинства проблем, достаточно внимательно ознакомиться с прилагаемой инструкцией и следовать указанным в ней рекомендациям. Ошибки, приводящие к поломке, типичны, а избежать их довольно просто:

  1. Перегрев. Возникает при работе без воды или при погружении в чрезмерно горячую жидкость. Зачастую такая ситуация возникает при попытке откачать воду, затопившую помещение в результате прорыва труб горячего водоснабжения или отопления. Также запрещается включение насоса с перекрытым всасывающим или подающим отверстием.
  2. Перепады напряжения в сети. Производители рекомендуют использовать автоматические выключатели, срабатывающие при отклонении напряжения от номинального более чем на 20%.
  3. Засорение протока или заклинивание механизма колеса решается прочисткой. Для проведения очистки достаточно снять сетчатый фильтр и диафрагму.
  4. Повреждение электрического кабеля. Переноска выполняется при помощи ручки, а погружение при помощи троса. Использовать для этих целей электрический кабель категорически запрещается.
  5. Подача или напор превышают предельно допустимые значения для данной модели, что приводит к перегреву двигателя. Рекомендуется подбирать модель, характеристики которой соответствуют поставленным задачам.
