Для чего предназначены вибрационные погружные насосы Родничок

Вибрационный погружной насос Родничок предназначен для систем автономного водоснабжения, подачи воды из скважин и колодцев, осушения затопленных участков и подвалов. Мощности хватает для поднятия воды в двухэтажные постройки, в среднем напор достигает 7 л в минуту. Но его возможностей недостаточно для обеспечения большого объема потребления, положительные преимущества этой модели проявляются при локальном размещении. К альтернативным вариантам применения относят:заполнение новых систем отопления при отсутствии централизованных источников, замену основного подающего насоса, аэрацию и циркуляцию воды в течение ограниченного времени, создание систем полива на дачных участках.

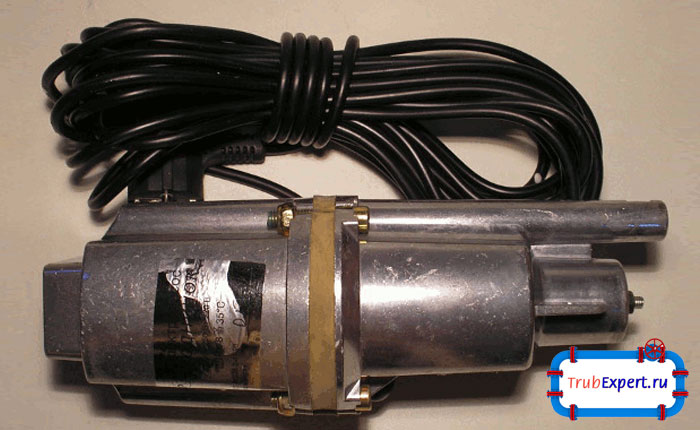

Насос родничок: автономное водоснабжение – это совсем не роскошь

Насос родничок: автономное водоснабжение – это не роскошь

Описание устройства, эксплуатационные характеристики

Это маленький насос размером 28×10 см и массой без соединительного провода в 3,6 кг, длина шнура в зависимости от модификации варьируется в пределах 10-45 м.Диаметр выходного патрубка составляет ¾ дюйма, входной штуцер расположен в верхней части корпуса.Такая конструкция обеспечивает достаточное охлаждение механизма, защиту от засорения и совместимость с современными типами коммуникаций.Поток воды направлен вверх, напора достаточно для поднятия до 60 м, производительность обратно пропорциональна глубине размещения.

Данный глубинный насос не содержит вращающихся элементов, давление и перекачка водыобеспечивается высокочастотными колебаниями рабочей мембраны. Вибрирующая часть включает в себя якорь с запрессованным штоком, в роли амортизатора выступает пружина из резины. Движение якоря происходит под действием электромагнита в электрической камере, изолированной от насосной резиновой диафрагмой. Амортизаторвозвращает шток в исходное положение, поршень вибрирует с частотой 100 колебаний в секунду, как следствие внутри образуется пропускающая воду гидравлическая камера, объемы которой контролирует наружный клапан.

Основные технические характеристики насоса Родничок:
  • Номинальная мощность -до 225 Вт.
  • Производительность насоса: с минимальной глубины забора в 1 м — не менее 1500 л/ч, с максимально допустимых 60 м — не менее 432 л/ч.
  • Питание: сеть с переменным напряжением 220 V, 50Гц.
  • Допустимый размер пропускаемых фракций — 2 мм.
  • Максимальная высота подъема воды — 60 м.
  • Номинальная глубина расположения насоса — 10 м.

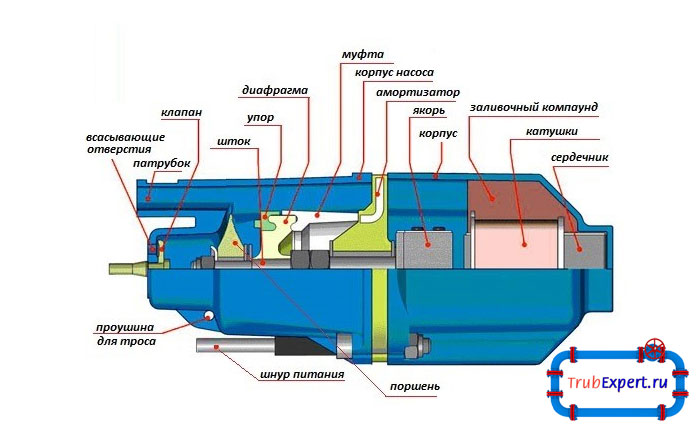

Простое устройство насоса обеспечивает надежную и продолжительную работу

Простое устройство насоса обеспечивает надежную и продолжительную работу

Нюансы размещения

Установка возможна при условии диаметра скважины не менее 120-125 мм, электрический погружной насос выдерживает нормируемую глубину до 10 м (а в случае необходимости — и больше,прочность корпуса это позволяет). Существует взаимосвязь: чем глубже размещается насос, тем меньше его производительность, по мере опускания напор снижается до 70%.Погружение насоса в колодец проходит в последовательности:





  1. На корпус одевается защитное кольцо и фильтры.
  2. Насос опускается в водукак минимум на 1 м с помощью крепежного шнура (бечевки или троса). Для предотвращения наматывания электропровода и последующего заклинивания корпуса желательно зафиксировать проводку и напорный шланг хомутами.
  3. Проверяется расположение устройства:насос не должен лежать на иле, рекомендуемое расстояние от дна составляет 1 м.
  4. Проверяется изоляция питающего провода и системы управления. Рекомендуется эксплуатировать насос при подключенной расширительной емкости.

Нежелательно использовать Родничок для подключения к более чем одной точке водозабора (особенно если они расположены в разных постройках), это приводит к его перегрузке. Это глубинный агрегат, но чем ниже он опускается, тем слабее будет напор. При использовании для прочистки скважин насос располагается на минимальном расстоянии от донного фильтра и вибрацией разбивает твердые наслоения.В данном случае требуется дополнительная изоляция корпуса, в идеале он полностью защищается от илистых взвесей и твердых комков.

Нюанс эксплуатации: насос ни в коем случае не поднимается или опускается с помощью питающего шнура или напорного шланга! Нарушения изоляции приводит к замыканию сети и срабатыванию защиты.Чтобы избежать аварийных выключений, проверяется расположение мест соединений. Опускать их в воду недопустимо, если глубина скважины превышает длину шнура, то его стоит нарастить или заранее купить нужную модификацию.

Возможные неисправности и способы устранения

Проблемы при эксплуатации устройства возникают при:

  • Механическом воздействии на корпус с последующей его разгерметизацией.
  • Работе насоса без воды.
  • Перегреве при нарушении рекомендуемого режима (более 12 часов непрерывной работы).
  • Попадании внутрь корпуса камней и частиц ила.

К превентивным мерам относят создание правильных условий эксплуатации: корпус защищается дополнительными фильтрами по типу колпака или стакана (они покупаются отдельно) и прорезиненным кольцом. Последний момент очень важен, механизм вибрирует свысокой частотой, без защиты от прямого контакта со стенками колодца или скважины он не выдерживает оказываемой нагрузки. Допускается эксплуатация в длительном режиме, но не более 12 часов в сутки и при условии выключений на 10-20 минут как минимум раз в 2 часа. Нагрев приводит не только к нарушению изоляции, но и отслаиванию заливки. Горячую воду перекачивать насосом нельзя, разрешимая температура жидкости ≤ 40 °C.

При отслоении заливки (чаще всего вследствие перегрева) можно попробовать отремонтировать Родничок самостоятельно. Электропривод отделяется от верхней части корпуса, вынимается сердечник и прорезаются неглубокие бороздки. Затем магнит смазывается герметиком для склеивания стекол, помещается обратно и фиксируется до полного высыхания, после чего насос собирается. Схема сборки насоса указывается в прилагаемой инструкции. Клапан меняется по той же схеме, но без разбора электрической камеры, для такого ремонта потребуется кольцо из плотной резины.

Без дополнительных фильтров камни приносят больший ущерб, экономить на защите не стоит.
