А Вы знаете каков принцип работы датчика давления

Контроль над работой системы водоснабжения из собственной скважины осуществляется приборами КИПиА. Одним из них стал датчик перепада давления воды, так как автономные источники не отличаются стабильностью. Установить его самостоятельно несложно, если знать принцип действия и основные параметры настройки. Об этом речь и пойдет.

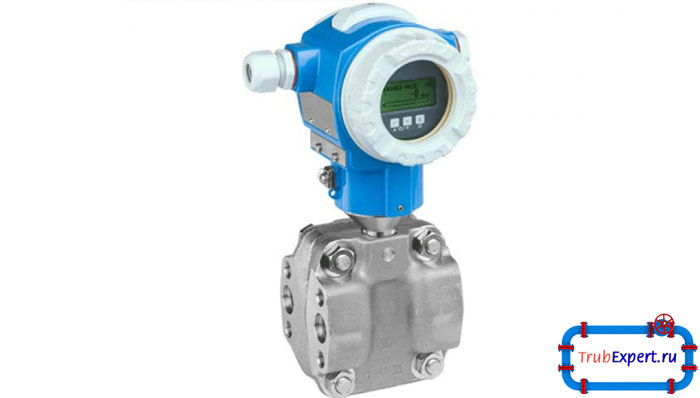

Качесвтенный датчик давления воды в системах водоснабжения частных домов просто необходим, так как благодаря ему оборудование функционирует в надлежащем режиме и ломается реже

Качественный датчик давления воды в системах водоснабжения частных домов просто необходим, так как благодаря ему оборудование функционирует в надлежащем режиме и ломается реже

Принцип работы датчика давления

Сказать одним предложением о работе прибора, можно. Датчик – реле давления для насоснойстанции – реагирует на снижение или повышение атмосферного параметра, отчего автоматика самостоятельно включает или выключает насос. Собой прибор представляет блок с пружинами и мембраной, реагирующей на изменение силы потока. Мембрана ослабляет или выдерживает давление сопротивляясь. Подает напряжение или размыкает цепь. Таков принципдействия датчика давления. Подключение устройства выбирается по нескольким причинам:

  1. Собственный комфорт. Владельцам дачи или загородного дома всегда нужен объем воды для собственных нужд. Напора как такового не будет, если нет насосной станции с полагающимся оборудованием, куда входит датчик давления воды в системеводоснабжения.
  2. Защита насосной комплектации. Выбранная модель агрегата должна быть надежно защищена от поломки в случае холостого хода. Отчего и требуется наличие реле давления для гидроаккумулятора, определяющего допустимые параметры и своевременно реагирующего на критические значения.
  3. Определение неисправности системы. За этим следит ряд приборов – манометров и дифференциальный датчик давления не исключение. В этом убеждаются, если показания снижаются, а домашняя скважина полна воды.

В любом случае наличие подобной аппаратуры необходимо для автономного водоснабжения любого типа – скважина, колодец. Кроме того, владельцам бойлерных, коллекторов он необходим – датчик давления воды для котла или накопительного бака не позволит сгореть необходимому бытовому оборудованию.

Выбор датчика давления

Рассматривать в качестве приемлемого варианта только дешевые модели нельзя. Приоритетом в выборе должны стать основные функции – чувствительность на максимальные пороги и дополнительная защита. Производитель имеет значение – приобретать прибор от неизвестного, значит, заранее допускать проблемы с эксплуатацией. До монтажа важно рассмотреть все представленные модели и выбрать оптимальный электронный датчик давления воды в соотношении цена – качество.

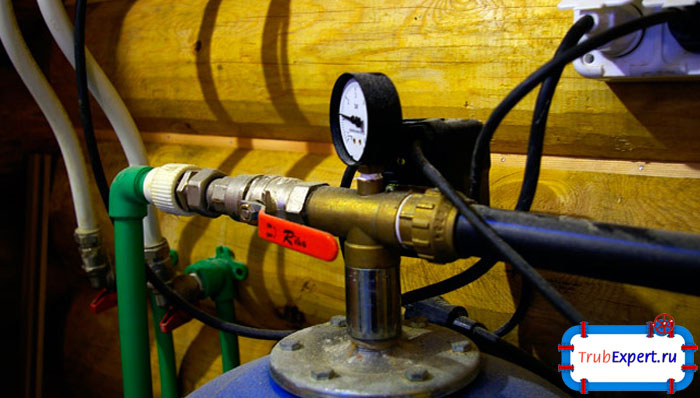

Контроль уровня наполнения гидроаккумулятора можно осуществлять датчиком давления воды

Контроль уровня наполнения гидроаккумулятора можно осуществлять датчиком давления воды

PM/5G

Недорогое устройство – от 1500 рублей. Но это, пожалуй, единственное достоинство прибора. Данныйдатчик давления воды для насоса настраивается трудно, так как отличается повышенной чувствительностью к влажности и сбрасывает силу, если помещение, где расположена станция, не отличается сухостью. Тем не менее для дачных нужд вполне подойдет.

FF 4–8

Прост в настройке – за это отвечают две регулировочные гайки в корпусе. Имеет прозрачную крышку с хорошо обозначенной шкалой. Цена на реле давления воды для насосапревышает стоимость прибора, описанного выше – 5500 рублей, но, тем не менее окупает себя.

Защитные реле от сухого хода

Многие производители, в том числе и отечественные, предлагают собственникам домашних скважин оборудовать станции гибридными приборами, контролирующими защиту насоса от сухого хода, а также содержащими иные функции, которыми обладает датчик движения воды втрубе.Например:

  • Поплавок Джилекс, российского производства. Бюджетный, около 400 рублей вариант. Представляет собой кабель с блоком и поплавком. Принцип работы датчика давления-поплавка таков: часть прибора опускается в резервуар и при понижении давления, реагирует размыканием контактов. Недостаток существенен – не сигнализирует о повышении давления. Его используют для сезонных резервуаров – неглубоких дачных колодцев.
  • Реле давления для гидроаккумулятора. Оно не применяется на насосных станциях, только со скважинным погружным или глубинным агрегатом. Без автоматики, применять прибор не имеет смысла – при падении давления, цепь разомкнется и «заводить» мотор придется вручную, так как автоматического запуска не произойдет. Стоимость датской системы Danfoss – 3000 рублей.
  • Датчик протока воды для насоса с совмещенными реле давления и сухого хода. Прибор, несмотря на «фишки» компактен. Не влияет на работу насоса, даже если фиксирует ухой ход, так как заранее отключит его и запустит в обратном режиме. С использованием оборудования Grundfos, произведенного в Германии, за бесперебойную работу домашнего водоснабжения можно не волноваться. Цена – 4500 рублей.

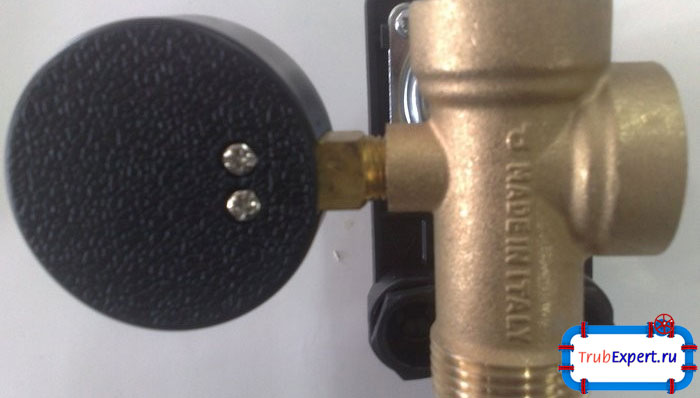

Штулцер для датчиков давления воды позволит подключить к системе реле, манометр, гидробак

Штулцер для датчиков давления воды позволит подключить к системе реле, манометр, гидробак

Последние две модели не поддаются корректировке параметров – они заранее настраиваются на диапазон от 0,2 до 8 бар. Этого хватит для любого вида скважины со значительным или минимальным дебетом.

Самостоятельное подключение датчика давления

Чтобы система нормально работала, схема подключения датчика давления воды выглядит следующим образом: реле присоединяют к водопроводу, затем к питанию и лишь после этого настраивают нужные параметры. Рассмотрим каждый этап подробно:

Присоединение к водопроводной сети

Для этого на приборе, контролирующем давление, предусмотрена соединительная гайка. Она сращена с реле, поэтому крутить придется весь комплект. Соответственно на насосе есть место для вставки реле – его не предусмотрено только на старых вариантах, их оснащают специальным тройником. Он помимо реле давления воды в системе водоснабжения, включит в себя манометр и гидроаккумулятор.





Если по каким-либо причинам, установка датчика давления мешает расположению насоса в помещении, то важно докупить соответствующий переходник или штуцер, выполненный из латуни. Обычно такая проблема возникает на профессиональных датчиках контроля над давлением, включающим еще и защиту от сухого хода.

Резьбовые соединения обязательно герметизируются. В слесарном деле, подобные функции выполняет лента-фум, тангит, или пакля со льном. Наворачивать материал на резьбу важно правильно – к торцу, развернутому к мастеру, по часовой стрелке. В этом случае, герметизация реле давлениястанет надежной. Правила обмотки:

  1. Первый виток уплотнителя надежно закрепляется в виде петли.
  2. Класть витки следует, перекрывая выпуклые части резьбы, не попадая нитью во впадины. Таким образом, детали получат надежную герметизацию и вместе с тем прочно соединятся.
  3. Чтобы не допустить образования висящих запутавшихся петель уплотнителя, важно равномерно его уложить перед монтажом резьбовых соединений. Достаточно одного – двух слоев. Возникающие огрехи выправляют немедленно, иначе халатность чревата протечками и выходом приборов из строя.

Когда обмотка закончена, навинчивают автоматический регулятор давления до упора, затем действуют гаечным ключом, следя за положением слоя уплотнителя. Если он остается ровным или появляются незначительные сдвиги, то работа выполнена правильно.

Электрическая часть

В помощь доморощенным мастерам предлагается инструкция в комплекте с прибором – реле перепада давления воды, технически сложный датчик и подключение происходит осторожно, под контролем электрика. Важно обеспечить заземление прибора и правильно соединить контакты, без риска устроить короткое замыкание, после которого пользоваться реле уже нельзя. Итак:

  • Готовится жила, по характеристикам сходная с мощностью насоса. Подключение тонкого кабеля чревато перегоранием релеиз-за напряжения, что приведет к поломке или даже пожару.
  • Свободные концы провода прикручивается к каждой паре контактов, идущих на сеть, насос и заземление. Узнать последнее нетрудно – обычно оно обозначается специальным значком.
  • При соединении жил непосредственно реле с насосом и заземлением, рекомендовано распределять их по цвету – когда придет время ремонта и последующей настройки, правильное положение запомнится.

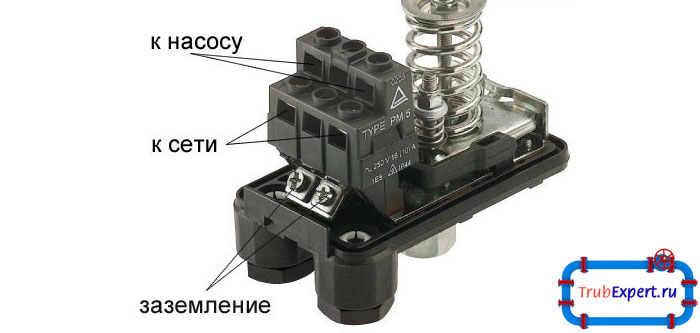

На фото показаны контактные пары, к которым подводится электропитание

На фото показаны контактные пары, к которым подводится электропитание

Теперь можно включать систему в сеть ипроверить датчик давления. Правильная установка будет свидетельствовать своим поведением – при нагнетании потока давление вырастет и реле отключится, и наоборот – падение давления вызовет остановку системы. Но проведенной работы недостаточно – важна настройка. Она создаст оптимальные условия для экономичного пользования системой, зависящей от электричества, и продлит срок службы оборудованию.

Настройка реле

Если заводские настройки в диапазоне 1,4–2,8, необходимые для обслуживания стандартного дома, небольшой семьи из трех человек и 3–4 точек водоразбора не устраивают владельца – это проверяют опытным путем – то имеет смысл отрегулировать установленное реле минимальногодавления воды. До начала настройки проводят комплекс работ:

  1. Отключают систему от сети и сливают воду из гидроаккумулятора, насоса и всей разводки. Заодно появляется возможность устроить профилактическую чистку фильтрам грубой и тонкой очистки, стоящим на входе и выходе насоса и затем отрегулировать датчикдавления воды своими руками.
  2. Затем, система заполняется водой и сливается вновь и на этом этапе важно запомнить максимальное и минимальное значение давления, при которых срабатывает реле. Перепад в гидроаккумуляторе должен быть ниже минимума на 0,2.
  3. Приступают к регулировке реле давления своими руками. Для этого у реле есть пружины – большой настраивают максимальное значение, малой – минимальное. Ошибиться трудно. Регулировка заключается в закручивании гайки, удерживающей пружину или ее ослаблении в зависимости от желаемых параметров.

Настройка и регулировка датчика давления на насосной станции не проходит за один раз, особенно в отсутствие опыта. Придется постоянно, опытным путем добиваться нужного значения

Профилактика и ремонт

Оборудование изнашивается – факт. Поэтому профилактику и ремонт датчиков давления проводят своевременно, во избежание окончательной поломки агрегатов и выхода из строя всей системы. Причинами неудовлетворительной работы реле становятся:

  • Забитые фильтры. Взвеси способны влиять на показания автоматического прибора. Профилактика – регулярная очистка 1 раз в год или чаще, в зависимости от качества воды.
  • Поломка погружного насоса. Поверхностный агрегат легко контролировать, так как оборудование наверху. Глубинные же приборы нередко выходят из строя, до этого меняя параметры реле.
  • Изменение грунтовых слоев. С природой не поспоришь – пласты способны передвигаться в результате сезонных изменений или геологических. При этом влияя на дебет скважины и давление соответственно.

Если установка датчиков давления проводится самостоятельно, то ремонт никак к этому не относится. Прибор принадлежит к категории контрольно-измерительных и исправление поломок, а также поверка устанавливается правилами ГОСТ, то есть, отдана на откуп профессионалам.

В заключение стоит сказать, что покупка реле не напрасна – прибор имеет широкое применение. Например, служит как датчик протока воды газового котла – агрегат относится к категории опасных устройств и наличие контроля над давлением – архиважно.
