А Вы знаете, как проходит тампонирование скважин

Заключительный этап бурения, это тампонажные работы. Процесс заключается в том, что в затрубное пространство обсадной колонны вводится цементный (тампонажный) состав, после чего в течение нескольких суток происходит его затвердевание. В результате раствор превращается в камень – монолитную «рубашку», в которой заключена обсадная колонна скважины.  Технология цементирования скважин сложная, требует специальных знаний и опыта, а в работе используется специальное оборудование для цементирования скважин. Работа проводится несколькими методами, в зависимости от назначения сооружения, типа грунтов и глубины залегания водяных жил.

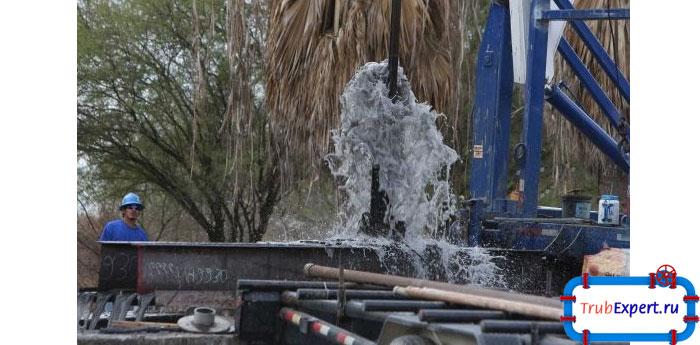

Завершающий этап бурения скважин - это цементирование, данная операция влияет на всю работоспособность сооружения

Завершающий этап бурения скважин — это цементирование, данная операция влияет на всю работоспособность сооружения

Зачем проводить цементирование

Тампонирование скважин позволяет вытеснить буровой раствор цементным, обеспечить прочность конструкции и довести ее до рабочего состояния.

Цементирование скважин преследует три основные цели:

  1. Укрепление обсадной трубы;
  2. Предотвращение коррозии трубы под действием почвенных вод;
  3. Предупреждение смешивания воды разных уровней.

Когда заполнение труб раствором производится с целью ликвидации скважины, а не запуска ее в действие, производится ее цементация – процесс, имеющий различия с цементированием. Хотя это два типа работ с отличиями в технологическом процессе, оборудование для цементации и цементирования может использоваться одинаковое.

Подготовка к цементированию

Еще на этапе проектирования, до начала буровых работ, производятся все технические расчеты, благодаря которым можно заготовить в необходимом количестве все материалы для цементирования.

Расчет труб для обсадных колонн

Расчет обсадных колонн необходим, чтобы правильно выбрать трубы: диаметр, прочность материала и толщину стенок. В зависимости от технологических условий эксплуатации конструкции (геологическая структура, давление со стороны грунта и возможность его смещения) используются пластиковые или металлические трубы.

При расчете обсадной колонны используются максимальные значения внутреннего и наружного давлений. Запас прочности позволит использовать конструкцию с предельно возможными нагрузками в конкретных условиях.

Состав для цементирования

Рассчитать заполнение трубы цементным раствором можно по формуле, с использованием конкретных данных: глубина скважины, диаметр трубы, ширина затрубного пространства. Также в расчетах учитывается коэффициент (K1), обозначающий расход цементного раствора на заполнение трещин, каверн и погрешности в диаметре обсадной колонны.

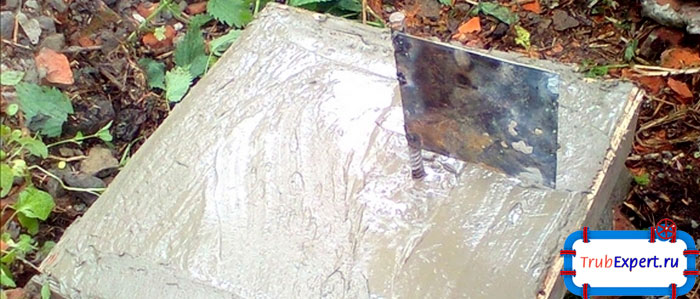

Стандартный цементно-песчаный раствор может применяться для тампонажа скважин, которые устроены в плотном глинистом грунте

Стандартный цементно-песчаный раствор может применяться для тампонажа скважин, которые устроены в плотном глинистом грунте

Формула для расчета количества цементного раствора выглядит так: Vц = (π/4)*[К1*(D2 – d12)*Нц d22*h], м3.

В силу сложности проведения вычислений, ведения работ по тампонированию, а также необходимость использовать профессиональное оборудование, технологически грамотный тампонаж скважины может обеспечить только центр цементирования скважин.

Рекомендации по выбору тампонажных смесей

Состав раствора подбирается с учетом структурного строения грунтовых слоев. Чтобы тампонажная смесь более плотно контактировала с трубой, в ее состав должны входить компоненты, увеличивающие раствор в объеме.





Если предварительное исследование грунта показало, что некоторые геологические слои имеют пористую структуру, использование обычного цементного раствора не рекомендуется. Причина – он станет проникать в мелкие пустоты в толще грунта, а это перерасход тампонажного материала. Чтобы избежать этого, цементирование обсадных колонн на таких почвах производится с добавлением волокнистых компонентов, например, асбест, тростник и подобные им материалы.

Составляющие технологического процесса

Цементаж скважин проводятся в определенной последовательности, не зависимо от выбранного метода тампонирования, и выполняется в пять этапов.

  • Приготовление цементирующего состава;
  • Заполнение трубы раствором;
  • Продавливание тампонажного состава в затрубное пространство;
  • Затвердение цементной смеси;
  • Проверка качества цементации.

Тампонирование проводится по заранее составленной программе, в которой учитываются особенности горно-геологических условий, глубина скважины или отдельной ее части, подвергающейся цементированию, состояние ствола и другие особенности конструкции.

Ключевое оборудование, которое применяется при цементировании скважин - это цементно-строительный агрегат и цементировочная машина

Ключевое оборудование, которое применяется при цементировании скважин — это цементно-строительный агрегат и цементировочная машина

Если в данной местности ранее уже проводилось цементирование скважин, расчеты и процесс тампонирования могут опираться на уже имеющийся опыт, но с коррекцией на новые технические данные.

Способы закачивания тампонажного раствора в затрубное пространство

Введение тампонажного материала в затрубное пространство осуществляется по двум схемам: обратный и прямой методы. Цементация затрубного пространства обратным способом проводится путем заливки смеси непосредственно между трубой и почвой. По мере заполнения пространства тампонажным составом, буровой раствор вытесняется через нижний конец трубы.

Прямой метод в свою очередь разделается на разные способы цементирования скважин, и каждый из них применяется в зависимости от технических возможностей и цели, которую нужно достичь цементированием.

Основные способы прямого способа тампонирования:

  1. Одноступенчатое цементирование производится за один подход. Готовится полный объем цементирующего состава, вводится в трубу и накрывается пробкой. После этого в скважину под давлением запускается промывочная жидкость, пробка медленно опускается, и выдавливает цемент за пределы трубы;
  2. Двухциклевое, или двухступенчатое цементирование скважин проводится, если по техническим причинам (большая глубина) приготовление полного объема раствора невозможно. При этом способе процесс осуществляется в два захода: цементирующий раствором заполняется сначала нижняя часть затрубного пространства, а затем верхняя. Второй этап работ может проводиться со значительным временным интервалом после окончательного схватывания первой порции раствора, или сразу же, без перерыва во времени;
  3. Метод манжетного цементирования применяют в том случае, если нижний фрагмент трубы нужно изолировать, а цементированию подвергается только верхний участок скважины. Между обсадной колонной и почвой монтируется кольцо-манжетка, а в пространство над ним через отверстия в трубе нагнетаются тампонажные материалы.

Оборудование для цементирования

Технологический процесс невозможно провести без специализированного оборудования. Это громоздкие механизмы, которые имеются в распоряжении центра цементирования скважин.

Оборудования для тампонажных работ:

  • Смесительные машины для замешивания раствора;
  • Цементировочные механизмы для продавливания раствора в ствол;
  • Цементировочная головка для промывки ствола;
  • Заливочные пробки.

Кроме этого, используются другие инструменты и приспособления, выполняющие подсобную, но не менее важную роль в цементировании. К ним относятся шланги, манометр и краны высокого давления, вибраторы и прочее. Оборудование транспортируется на платформах грузового автотранспорта, а для его запуска и работы с ним используется двигатель машины.

Тампонаж горизонтальных скважин

Гораздо реже проводится тампонирование горизонтальных скважин. Они имеют более сложное устройство, так как включают в себя элементы вертикальных и наклонных конструкций. В экономическом плане устройство горизонтальных скважин обходятся в 3-4 раза дороже, чем вертикальные, поэтому технология тампонажа горизонтальных труб должна обеспечить максимальную надежность цементных «рубашек» обсадных колонн и длительность эксплуатации выработки. Чтобы она была рентабельной, нужно, чтобы доход от добычи превышал вложенные в ее создание средства.
