Жить в частном доме комфортно, если к нему подведены необходимые коммуникации. Важнейшая из них — канализационная система. Она организовывает отток переработанной воды, нечистот, продуктов жизнедеятельности человека. Это неотъемлемый элемент комфортного пребывания в жилом/офисном здании, залог благоприятных санитарных условий. Самостоятельная прокладка канализации в частном доме возможна, если вооружиться знаниями, монтажными навыками.
Виды канализаций
Различают два вида стоков: внутренний — разводка труб по помещениям, внешний — вывод нечистот из дома в накопительные сооружения для последующей очистки, утилизации. Устройство внутренней канализации подразумевает установку стояка, фановой вентиляционной трубы, разводку коммуникаций по помещениям, где производится слив переработанной воды (кухне, ванной комнате/душевой, туалету).
С чего начать строительство внутри дома
Комфортное пребывание в доме возможно, если проектирование водоснабжения и канализации выполнено правильно. Внутренняя разводка труб приводится в соответствие к нормам СНиП, установленным ГОСТам, иначе в стоках образуются засоры, застой воды.
Составление плана

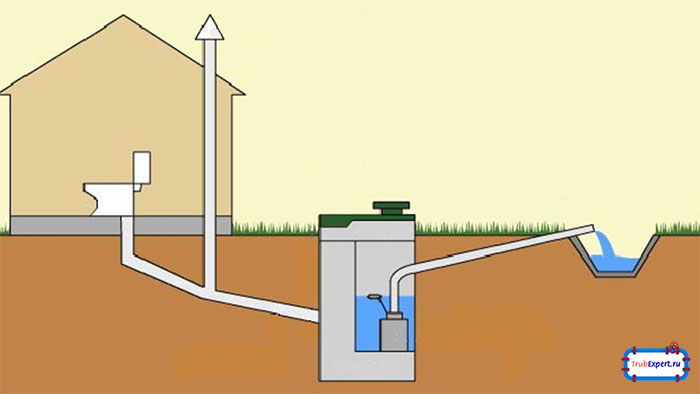

Схема разводки канализации в частном доме разрабатывается одновременно с проектированием дома. На данном этапе определяют места прокладывания отводных линий, размещение сантехприборов.
Совет: обустройство внутренней канализации упростится, если помещения, где будут пользоваться водой, спланировать рядом друг с другом.
Схема канализации частного дома позволит рассчитать количество необходимого сантехоборудования, вспомогательных материалов. Она может быть разработана специалистами, или самостоятельно. Для построения схемы понадобятся:
- листы к летку/бумага-миллиметровка;
- карандаш;
- рулетка;
- линейка.
Проектирование внутреннего водопровода и канализации осуществляется в таком порядке:
- Составляют план здания в масштабе, предварительно сняв замеры рулеткой.
- Определяют место прохождения стояка.
- Намечают размещение сантехприборов, определяют способы их подключения.
- Обозначают места прохождения труб (указывая их длину), соединение их со стояком, расположение тройников, отводов.
- Выполненные действия повторяют для каждого этажа постройки.
- Определяют диаметр фановой трубы, стояка.
- Суммируют общую длину труб (от входа до выпускного отверстия).
- Приступают к разработке схемы внешних стоков.
Внимание: чтобы системы подачи/отвода воды соответствовали установленным нормам, результат проектирования согласовывают в БТИ.
Внутренняя канализация для частного дома работает по принципу самотека (естественного стекания нечистот под уклоном) либо принудительно. Второй вариант требует подключения циркуляционного насоса.
Совет: если выпуск системы расположен вдалеке от внешнего стока, постройка имеет цокольный этаж — предпочтительно прокладывать принудительную конструкцию.
Для предотвращения возникновения засоров, перебоев в работе, при прокладке внутренней канализации частного дома необходимо:
- правильно организовать наклон труб. Сточные массы передвигаются самотеком, поэтому важно предотвратить их застой. Наклон должен начинаться от точек водоотвода, а заканчиваться в начале внешней канализации;
- подобрать разводочные трубы, выпуск необходимых размеров;
- предусмотреть наличие вентиляционного отверстия, прочисток, ревизий;
- подключать сантехприборы последовательно, избегая крутых перегибов/поворотов.
Выбираем детали трубопровода
Внутренняя система канализации в частном доме строится из:
- стокоприемников (сантехнических приборов);
- трубной разводки (выпускного отверстия, стояка, отводов);
- местных очистительных, откачивающих приспособлений (сифонов, насоса).
Центральный канализационный стояк
Это вертикальный трубопровод внутри дома, отводящий переработанную воду от сантехприборов до стока. Данный элемент канализации состоит из:
- крестовины с выходом под унитаз;
- тройника для выхода с раковины (100*50);
- компенсатора;
- патрубка;
- ревизии;
- верхнего патрубка.
Совет: чтобы самодельная канализация в частном доме бесперебойно функционировала, она должна иметь высшую точку подключения (фановую трубу) и низшую (там, где находится выпуск во внешний сток). Если их не обустроить, в системе будут накапливаться газы, неприятные запахи, застаиваться переработанная вода.
Разводочные трубы
Для прокладки внутренней канализационной системы применяется 2 вида коммуникаций:
- чугунные;
- пластиковые.
Чугунный трубопровод долговечный, прочный, стойкий к нагрузкам. Недостатки изделия — большой вес, дороговизна, подверженность коррозии, накопления осадка.
Пластиковый трубопровод подразделяется на полипропиленовый (ПП) и поливинилхлоридный (ПВХ). Первый вариант — гибкий, легкий, выдерживает высокие температуры. Второй — долговечный, прочный. Но сантехнические трубы ПВХ для канализации не переносят длительное воздействие высоких температур, их преимущественно использовать для сооружения наружных сливов.
Совет: внутренний сток лучше обустроить, используя пластиковые трубы для канализации. Они легкие, бюджетные, просты в монтаже, не накапливают осадок на стенках.
Чтобы предотвратить засорение стока во время эксплуатации, канализационные трубы должны обладать хорошей пропускной способностью. Она равна проходимости самого узкого места коммуникаций. Поэтому оптимальный диаметр канализационной трубы для частного дома составляет 40-50 мм. Данные отверстия подходят для вывода переработанных вод из ванной комнаты, кухни.

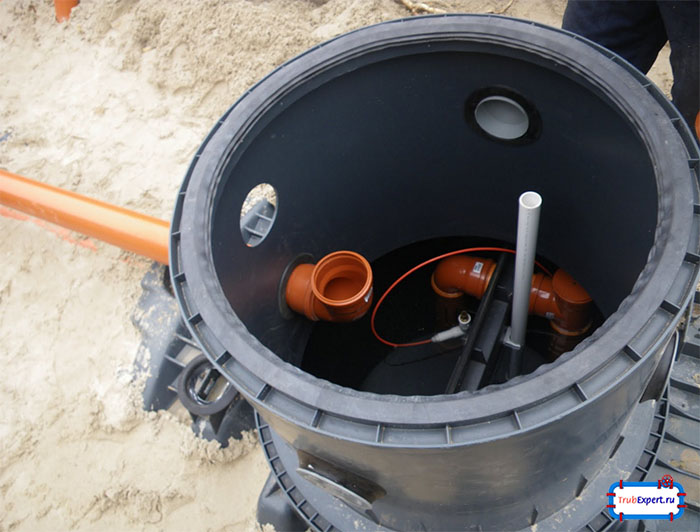

бочек для канализации
Наибольший разовый объем воды попадает в систему при спуске бачка унитаза. Эти твердофракционные нечистоты могут вызвать засорение. Поэтому оптимальный вариант для туалета, биде, стояка — 100-110-миллиметровая труба. Чтобы избежать возникновения засора в поворотных элементах линии, применяют колена с изгибом под углом 22,5˚.
Внимание: отверстия горизонтальных коммуникаций не могут превышать диаметр стояка, иначе слив нечистот утруднится, возникнет риск закупорки.
Общие монтажные правила
Прокладка канализационных труб в частном доме предусматривает фиксацию, разводку коммуникаций, их стыковку, подключение сантехнических приборов.
Совет: поскольку придется устанавливать габаритные предметы, лучше обзавестись помощником.
Специалистами разработаны основные правила монтажа внутренней канализации:
- горизонтальные трубы укладывают под уклоном 1-2 см/1 м. п. Это предотвратит образование засоров. Слишком маленький уклон станет причиной медленного стока воды, большой — источником заиливания, возникновения шума;
- горизонтальные трубы для канализации в частном доме состыковывают косыми уголками и тройниками — это облегчит прочистку системы;
- повороты линии, стояк оснащаются ревизиями (отверстиями для очистки коммуникаций, закрытые крышками);
- сантехнические пластиковые канализационные трубы диаметром 40-50 мм обрезают ножовкой/болгаркой. Изделия приобретают ровный, гладкий край. После порезки с трубы снимают фаску. Это позволит надежно зафиксировать уплотнительные кольца;
- крепление линий проводится через каждых 100 см;
- при монтаже коммуникаций диаметром до 300 мм оставляют место для их теплового расширения. Закладывая трубу в отверстие предыдущей, между ними предусматривают зазор 5 мм. Это позволит избежать растрескивания коммуникаций при продолжительном сливе горячей воды;
- установка канализационных труб в частном доме производится без образования контруклонов. Раструбы направляют навстречу течению воды;
- верхний выход стояка оставляют открытым. Это обеспечит подсос воздуха в системе, предотвратит распространение неприятных запахов по дому;
- если внутренний водопровод и канализация закладываются под стяжку, их обматывают рулонной теплоизоляцией. Данные действия предотвратит шум воды.

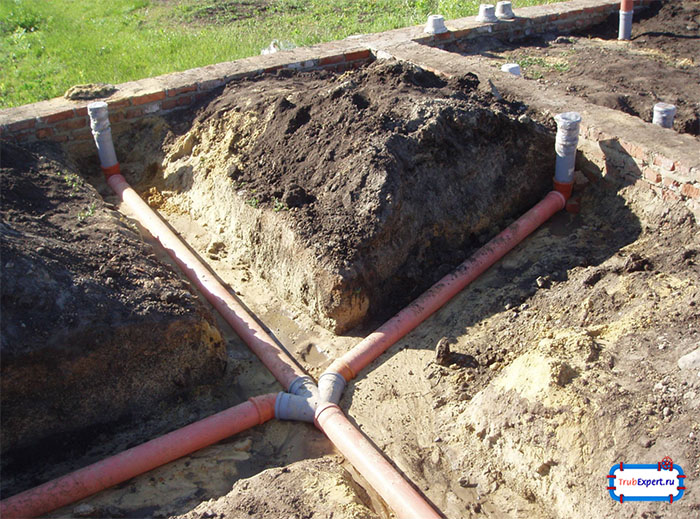

Монтаж систем канализации начинают с формирования выпуска. Это крайний элемент внутренней системы, соединяющий стояк/выход труб из дома с наружным стоком. Чтобы канализация функционировала, не замерзая, зимой — выпуск устанавливают в фундаменте дома ниже уровня промерзания грунта (на глубине 1 м).
После формирования выпуска приступают к монтажу стояка. Работают по утвержденному проекту. Укладку труб начинают снизу. При наличие подвальных помещений, монтаж канализации в частном доме начинают с них. Стояк оснащают ревизиями, обеспечивающими доступ к потенциальным местам засорения. Оптимальный шаг их размещения — через каждых 3 м. п. трубы.
Внимание: при зашивании стояка коробом, в местах установки ревизий делают смотровые окошки, обеспечивающий доступ к коммуникации.
Дальнейший монтаж внутренней канализации состоит в прокладывании отводных линий. Они соединяют сантехническое оборудование со стояком. Максимальная длина отвода — 10 м. Его стыковка со стояком выполняется при помощи косых тройников.
Отводы прокладывают под уклоном. Его значение определено международными стандартами, оно зависит от диаметра труб. Для 5-сантиметровых коммуникаций он составляет 3-3,5 см/ 1 м. п., для 10-11-сантимеровых — 2-2,5 см. Уклон соблюдается по всей длине линии. Для стыкования вертикальных и горизонтальных ветвей трубопровода применяют специальные угловые фитинги — колена.
Проведение канализации в частном доме осуществляется открыто (видимо), или скрыто. Первый способ предусматривает крепление труб к основанию хомутами, подвесками. Скрытая установка — монтаж коммуникаций в коробах, стеновых каналах.
Распиливают изделия перпендикулярно их длине. Отличающиеся диаметром отверстия трубы состыковывают переходниками. В точке пересечения стоков от раковин, резервуаров для купания монтируется коллекторная (сборная) 100-110-миллиметровая труба.
Совет: при подключении сантехприборов установите гидрозатворы. Они предотвратят попадание неприятных запахов из стока в помещение.
Правила монтажа канализационных труб разводочных линий:
- коммуникации прокладывают от самой удаленной точки, от меньшего диаметра к большему;
- сантехприборы с большими выпусками (унитаз) устанавливают поближе к стояку;
- раструбы (ворончатые расширения) запрещено монтировать в перекрытиях зданий;
- стыки труб обрабатывают герметиком для упрочнения соединения.
Правильная канализация в частном доме обязательно предусматривает наличие вентиляции. Осуществляется она путем прокладывания фановой трубы, которая проветривает канализацию, нормализует давление в системе, продлевает эксплуатационный срок конструкции.
Фановая труба – концовка стояка, выведенная наружу здания. Монтируется она после верхней ревизии и выводится (прямо, или под углом) на чердак.
Внимание: выпуск фановой трубы располагают не меньше чем за 4 м от окна. Его не рекомендуется совмещать с вентиляцией дома.
Важно правильно установить канализацию в частном доме, согласно техническим и санитарным правилам — тогда она ее работа будет бесперебойной. Перед вводом в эксплуатацию проверяют герметичность швов, спустив воду по трубам.
