Энциклопедия водоснабжения и канализации

Вальцовка труб: список разных операций с общим названием

0 370

Вальцовка – это несколько операций, которые имеют одно и то же название, но выполняются совершенно по-разному, при этом некоторые из них вообще не означают вальцовку. В этой статье мы попытаемся разобраться, как проходит вальцовка листового металла и труб, а также зачем такие рабочие процессы нужны.

Вальцовка труб: список разных операций с общим названием
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Предоставляем список рабочих процессов, которые проводят с изделиями и носят название вальцевания:

  1. Заготовка круглой или плоской формы стает трубой методом сворачивания.
  2. Конец трубы увеличивается в диаметре, состыковывается с остальными элементами трубопровода.
  3. Проводится уменьшение диаметра трубы с внешней стороны на обжиме кольца, чтоб обеспечить герметичное соединение. В таком процессе используется специальный ручной
    инструмент.
  4. Профилировка – процесс превращения из прямоугольной формы в квадратную или овальную профильную конструкцию.
  5. Труба загибается по больших радиусах.

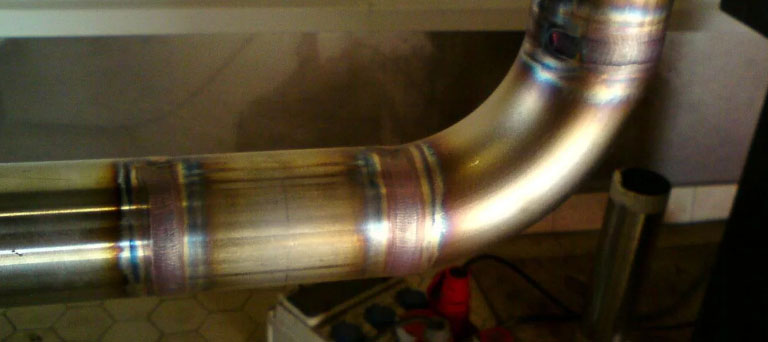

Как производят трубы

Производят изделия из металла двумя методами, в результате которых получается одна и та же конструкция. Способ изготовления не влияет на строк эксплуатации и производительность.

При таком процессе вальцевание листового металла будущая конструкция стает равнее, принимает круглую форму в месте сечения, и калибруется соответственно диаметрам.

Вальцовка труб: список разных операций с общим названием
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Сварка без швов

Такое вальцевание изделий для трубопровода изготавливается из заготовки круглой формы. Получаются они в процессе прессовки горячего металла, что является главным технологическим процессом.

Когда заготовки попадают на станок для обжима труб, их обжимают вальцы: сначала их вытягивают и делают тоньше, затем формируют стены с необходимой толщиной, и в конце калибруют.

Заготовки бывают:

  • Горячедеформированными;
  • Теплодеформированными;
  • Холоднодеформированными.

В зависимости от типа производства, станков и вальцов, производители выбирают тот способ изготовления, который им подходит больше всего. Операция выполняется под присмотром людей, которые хорошо в этом разбираются.

Развальцовка

Типичное применение развальцованного изделия в быту – процесс сбора водопровода из меди. Для спайки двух изделий одно из них вставляется в гильзу другого, а просветы запаиваются. Но, так, как поставка осуществляется не с гильзами, то изделия на концах просто развальцовывают.

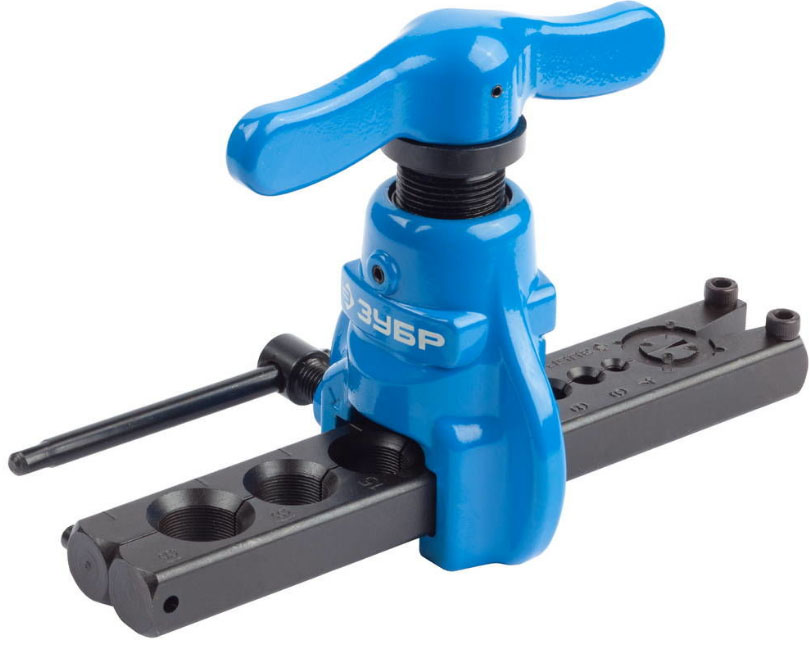

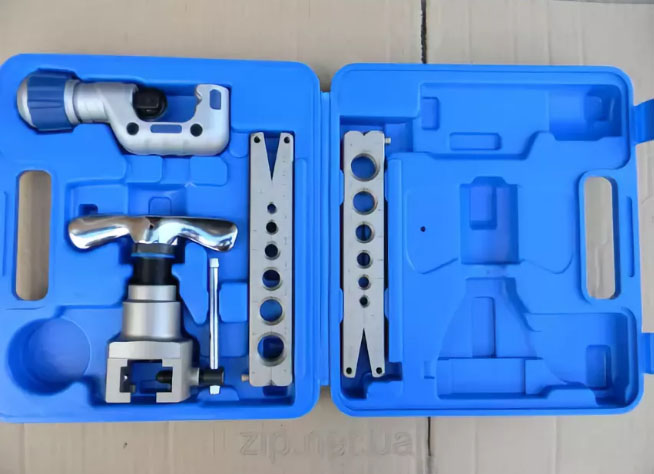

Вальцовка листа выполняется несколькими вариантами инструментов. Самый простой из них представлен в виде фиксатора с набором отверстий для разного диаметра и конуса, которые нужно вкрутить к торцам труб и расширить их.

Вальцовка труб: список разных операций с общим названием
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

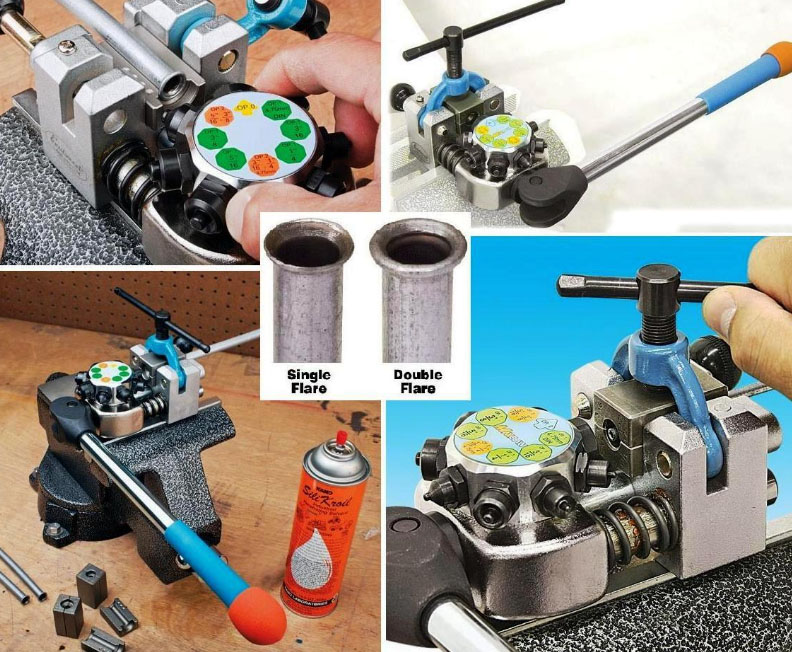

Вальцевать трубы можно с помощью сформированных гильз-экстендеров, расширяющих трубы одним движением. Такой инструмент схож с патронами дрели, только у лапок цель не сжать трубу, а растянуть. С помощью рычага они начинают двигаться, это дает возможность с помощью расширительной головки (на разный диаметр) развивать большую скорость.

Совет: применяйте валики, которые расширят трубу внутри методом прокатывания по часовой стрелке. Такой процесс вальцевания намного лучше предыдущего: расширения формируется за счет конусных насадок, а не гильз, экстндеры растягивают стенки не ровно.

Развальцовку ручным инструментом используют при работе с металлами не слишком большой плотности, к ним относится алюминий и медь, но если у стальной трубы тонкие стенки, то такой процесс тоже подойдет.

Процесс завальцовки

Завальцовка является процессом, который применяется для подготовки частей трубопровода к соединительным работам. В ходе работы концы труб, которые входят в гильзы, обжимаются.

Ручные инструменты для завальцовки трубы выглядят в виде простых клещей с рычажным плечом большого размера или миниатюрного вальца с винтовыми подачами. Завальцовка кромок необходима для загиба листовых металлов, где есть закрытая или частично закрытая петля.

Вальцовка труб: список разных операций с общим названием
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Совет: если вы работаете с изделиями из тонкой стали, взамен выше перечисленных ручных инструментов используйте обыкновенный молоток, который окажется лучшим помощником в этом деле.

Профильные изделия

Изделия из профиля изготавливают в последовательности таких действий:

  1. Штрипсы –заготовки из стали плоской формы, нарезают узенькими полосками.
  2. Полоски сваривают встык, чтоб образовалась бесконечная лента, которая наматывается сверху на барабан.
  3. Когда лента необходима, ее спускают на станок и сворачивают в круглые заготовки.
  4. Край варится, в большинстве случаев при помощи индукционного тока.
  5. Вальцовочная машина придает ту форму, которая нужна.
    Механические вальцы могут сделать любую форму, хоть и профиль человека при желании.

Вальцевание труб круглой формы также возможно. Такие процессы обходят дешево и легко выполняются.

Совет: если изделие проходило процесс деформации холодом, ее после окончания работы следует хорошенько нагреть и дать остыть самостоятельно. Так вы снимите напряжение, которое возникло в середине изделия.

Если вами используется самодельная профильная труба при постройке системы водопровода, то лучше не переусердствовать при нагревании. Возьмите обыкновенную лампу для паяния или трансформаторную сварку.

Трубогиб

Трубогиб – это гибочные вальцы, которые предназначены для выгибания труб различной формы, в том числе для вальцовки труб большого диаметра. Трубогибы бывают:

  1. Механического принципа действия.
  2. Электрического принципа с использованием электросети.

Вальцовка труб: список разных операций с общим названием
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Механические

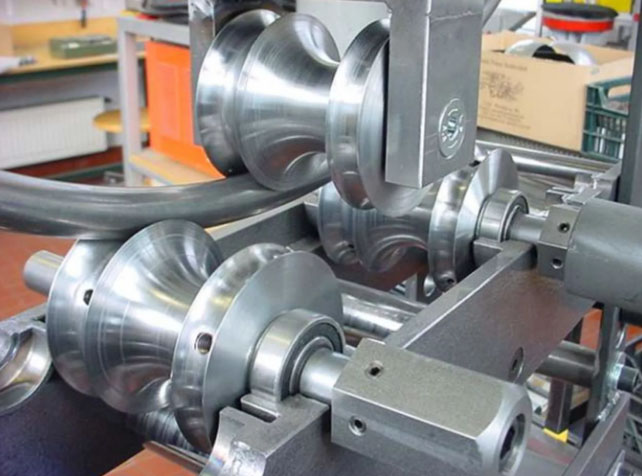

Такие вальцы для листового металла – универсальный инструмент для изгибания труб по радиусу, который задается рабочим за станком. С его помощью можно изгибать круглые и ровные изделия из металлов разной плотности и толщины.

В системе работают рычажные направляющие, которые увеличивают направление и проходит гибка трубы на вальцах по шаблонах. Так конечный результат точный, по заданному углу радиуса.

С помощью такого универсально станка выполняются разовые работы или мелкое серийное производство гибки трубы или профилей.

Технические характеристики:

  • Используются вальцы для труб, которые позволяют изгибать их. Профили и металлические пруты также изгибаются по заданным радиусам и шаблонам;
  • Специальная установка и монтаж не требуется;
  • Крепится на пол при помощи шурупов в 4 отверстия;
  • Легко меняются оправки;
  • Наличие специальной рычажной системы, которая увеличивает силу изгибания.

Электрические

Вальцы для труб электрического применения имеют больше производительности в отличие от механических. Их исполнительным механизмом труба протягивается сквозь вальцы и начинает вращаться с помощью электромотора. Автоматическая протяжка обеспечивает высокую результативность, в связи с чем данные вальцы для гибки металла используют на заводах, где сосредоточено серийное производство.

Вальцовка труб: список разных операций с общим названием
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Технические характеристики:

  • Труба сгибается строго по заданному размеру;
  • Сохраняет целостность, не ломается и не трескается;
  • Удобство и практичность для изготовления нестандартных конструкций из металла;
  • Имеются специальные ролики для создания сечения на изделиях разных диаметров.

Вальцы домашней сборки

Если вы приняли решение проводить рабочий процесс самостоятельно, используйте вальцы в домашних условиях. Собрать такой инструмент без помощи можно, главное, наличие шаблона и инструкций.

  1. Соберите основание при помощи трубчатого каркаса или швеллера.
  2. С помощью каркаса и П-образного профиля сделайте вертикальную опору. Открытая часть заготовки должна размещать деформирующий элемент вальцовых механизмов.
  3. Чтоб закрепить конструкцию потребуется струбцина. Нижнюю часть закрепите под станину.
  4. Чтоб механизм получился рабочим, используйте при его изготовлении придаточные цепи, подойдет велосипедная цепь и 2 звездочки. Установите эти элементы на подающий и ведомый валы, натяните цепь и монтируйте ручку подачи.
  5. Чтоб изготовить вальцы лучшим вариантом материала станет закаленная сталь.

Заключение

Для процесса вальцевания металлических труб, профилей и прутьев используются различные инструменты и станки, но к некоторым процессам термин «вальцевание» и вовсе не подходит, просто так привыкли их называть изготовители и рабочие за станками. Надеемся, статья стала для вас полезной и разъяснила непонятные детали.

Поделиться
