Узнайте, как самостоятельно выполнить монтаж обогревающего кабеля для водосточных труб: 3 нюанса процесса

0 211

Чтобы защитить водосток от воздействия среды используют теплоизоляцию. Однако при отрицательных температурах одной этой меры может быть недостаточно. Для предотвращения промерзания выполняют обогрев водосточных труб и желобов. Проект системы готовится с учетом особенностей кровли.

Обогревающий кабель в желобе
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Обогревающий кабель не дает образовываться льду в желобах


Принцип действия и предназначение системы обогрева

Работа обогревающих проводов препятствует образованию наледи и увеличивает эксплуатационный срок водосточных труб. Для межсезонья характерны нулевые температуры, которые благоприятны для появления наледи на желобах. Благодаря подогреву водостоки сохраняют функциональность, а талые воды беспрепятственно стекают с крыши. Отсутствие таких приспособлений чревато накоплением и сходом масс льда, возникновением протечек кровли, повышением давления на крепежные элементы водостока.

Греющий кабель для водосточных труб прокладывают, чтобы предотвратить замерзание воды в находящихся на открытом воздухе участках водостока. Система обогрева не предусмотрена для удаления снега с кровли. Она состоит из следующих элементов:

  • греющий кабель;
  • датчики температуры воздуха;
  • элементы автоматического управления системой.

Греющий кабель выполнен с регулируемым электрическим сопротивлением. Его включают, когда температура воздуха достигает 5 градусов и продолжает понижаться. Если включить позже, пройдет время, прежде чем успевшая замерзнуть в трубах вода растает.

монтаж греющего кабеля
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

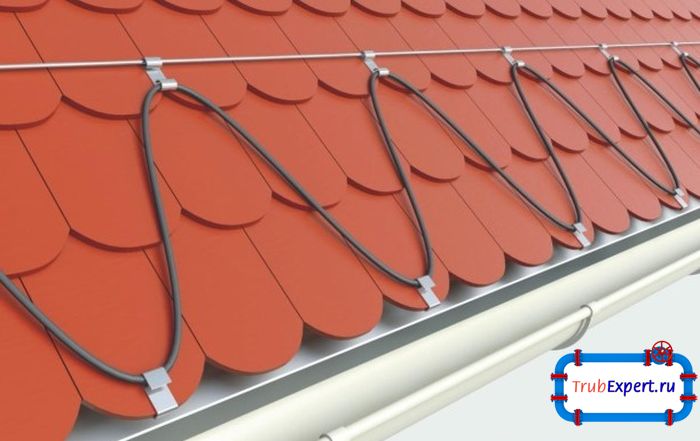

Монтаж греющего кабеля лучше доверить профессионалам


Как спланировать систему обогрева: где пройдет обогревающий кабель, цена и другие аспекты

Прокладка обогревающего провода – сложная задача. Регулируя уровень сопротивления, корректируют температуру, создаваемую кабелем. Его проводят по следующим частям сооружения:

  • карнизам кровли;
  • линиям стыков скатов крыши (или ендовам);
  • желобам водостока;
  • воронкам;
  • водосборным лоткам;
  • трубам ливневой канализации.

При установке системы обогрева предпочтительно обратиться к профессионалам. Нагревательный кабель для водостоков фиксируют поверх трубы или пропускают внутрь. Основное правило при этом гласит: потери тепла не должны превышать выделение тепла. На практике используют два способа укладки кабеля: параллельными рядами либо в виде спирали. Фиксируют алюминиевой лентой с липким слоем либо стягивающей металлической сеткой. Трубу с греющим кабелем окутывают фольгой.

ПОСМОТРЕТЬ ВИДЕО

Как влияет тип кровли на планирование системы обогрева в каналах

Чтобы спроектировать обогрев водостоков кровли, определяют ее тип:

  1. Теплая (мансардная).
  2. Холодная.

Для теплых крыш характерно образование массивных ледяных масс. Если выполнена недостаточно эффективная теплоизоляция, снег на кровле тает даже при отрицательных показаниях термометра. Как результат, вода стекает на край ската и замерзает, образуя наледь.

Холодная крыша не имеет под собой обогреваемого пространства, поэтому таяния снега при отрицательной температуре не происходит. В таком доме нет необходимости устанавливать сложную систему обогрева, достаточно протянуть кабель для подогрева водосточных труб вдоль желобов. На солнце снег начнет таять, образовавшаяся вода поступит в желоб. Греющий провод предотвратит ее замерзание.

Мощность и длина кабеля для оптимального результата: короба, крышки

Для обогрева трубы диаметром 10-15 см или желоба такой же ширины потребуется мощность 30-60 Вт/м. Этого вполне достаточно для растапливания льда. Приобретать кабель для обогрева водостоков с большей мощностью нецелесообразно. Чтобы разработать эффективную систему обогрева, учитывают общую длину горизонтальных поверхностей и протяженность водосточных труб. Основные требования к кабелю:

  1. Минимальная мощность 20-30 Вт/м.
  2. Наличие защитного отключения.

Для системы обогрева предпочтительно приобретать саморегулирующийся кабель, который варьирует степень тепловыделения в зависимости от температуры среды. В продаже он представлен в двух вариантах: с оплеткой или без нее. В первом случае кабель прочнее, надежнее, лучше защищен от повреждений и имеет дополнительную изоляцию. Варианты без оплетки представлены по более низкой цене.

При выборе саморегулирующегося кабеля следует обратить внимание на два значения мощности: одно в рабочем состоянии, а другое – в состоянии покоя.

Иногда применяют резистивный кабель. Он содержит одну или две жилы, закрытые изоляционным слоем и металлической оплеткой. Недостаток такого провода в постоянной силе тока, ввиду чего некоторые участки системы могут перегреваться, тогда как для других эта мощность будет недостаточной. Резистивные кабели имеют меньшую стоимость, однако при использовании этой разновидности требуется тщательное планирование системы.

Греющий кабель в трубе стока
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger
Греющий кабель так же монтируют в водостоках, чтобы избежать в них образования льда

Правила монтажа системы в кабельные лотки — перфорированные, металлические, оцинкованные, железобетонные, проволочные

Обогревающий кабель располагают в зонах стечения и замерзания воды. Подогрев водосточной системы фиксируется клипсами или лентой, так как просверливать отверстия в трубах нельзя. Желательно использовать кабель с защитной оболочкой, которая предотвратит механические повреждения или проникновение влаги. Для составляющих водосточной системы обеспечиваются оптимальные условия оттока воды.

  1. В верхней зоне водостоков фиксируют ограничители натяжения.
  2. В желобах, трубах, ендовах его прокладывают в виде шлейфа.
  3. Для обогрева ливневой канализации провод протягивают ниже линии промерзания грунта.

Монтаж обогрева водостока проводится с учетом строения кровли. Для крыши с крутым скатом и вероятностью схода снежных масс в виде лавин имеет смысл установить снегозадержатели. В промежутке между самим приспособлением и кромкой крыши змейкой прокладывают провод. Если вероятность схода снега отсутствует, достаточно обеспечить обогрев труб и желобов. Для плоских крыш рекомендована укладка провода по периметру по линии стока воды. Его запускают в сливную воронку и проводят в форме петли на наружных лотках.

Крепежные элементы для проводки в водосточных трубах и желобах

При устройстве обогрева водостока провод фиксируют липкой лентой или специальными клипсами. В целом же в строительной практике для прокладки кабелей используют специальные кабельные лотки. Они предназначены для удержания провода и его защиты от загрязнений и прочих внешних воздействий. Перфорированный кабельный лоток рассчитан на открытую электропроводку напряжением до 1000 Вт. Эту разновидность монтируют с крышкой либо без нее.

Работа обогревающего кабеля
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

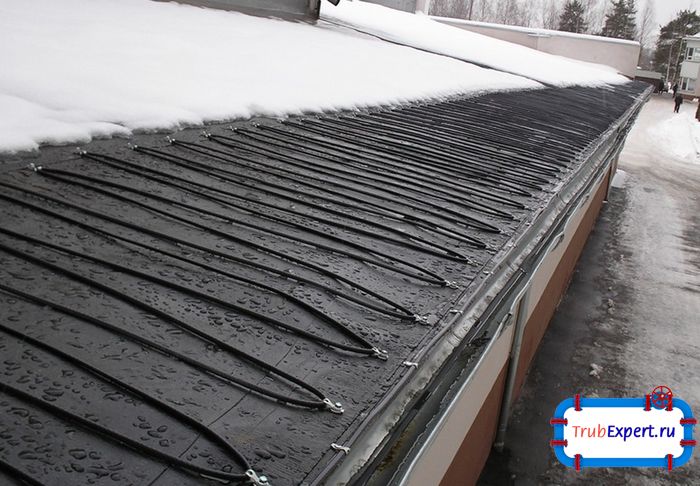

Работа обогревающего кабеля

Для защиты теплотрасс используются железобетонные кабельные лотки. Они защищают наземные и подземные трубопроводы от воздействия влаги и низких температур. Надежные модели – изготовленные при помощи вибрационных технологий. Спросом пользуется металлический лоток для кабеля. Оцинкованные варианты надежно защищены от коррозии. Они могут быть покрыты краской желаемого оттенка, благодаря чему гармонично впишутся в цветовую гамму интерьера.

Кабельный оцинкованный лоток монтируют в отапливаемых и в неотапливаемых помещениях.

Лотки для прокладки кабелей бывают и других разновидностей. Некоторые рассчитаны на формирование сложных систем. Чтобы обеспечить вентиляцию провода и исключить перегрев применяют проволочный кабельный лоток. Чтобы предотвратить попадание пыли используют металлические крышки. Сетчатый лоток для кабеля позволяет выполнять сложные повороты без специальных аксессуаров. Для установки понадобятся ключ и кусачки.

Монтаж кабельных лотков несложен ввиду незамысловатой конструкции. Они изготовлены без острых краев и деталей, это исключает получение травм монтажником и повреждение провода. Для защиты кабеля внутри помещения используется пластиковый кабельный лоток. Ограничение по мощности здесь ниже, оно составляет 400 Вт. Кабельные лотки ДКС применяются на жилых и промышленных объектах. Кабельные лотки отлично справляются с водоотводом.
