Устройство сливного бачка унитаза

0 248

Рынок сантехники сегодня насыщен предложениями высококачественных изделий для ванных и туалетных комнат – этому способствует бурный рост жилищного строительства, а также наличие в стране устаревшего жилого фонда и, в связи с этим, насущная необходимость замены коммуникаций, и, в том числе, оборудования сантехнического назначения. Конструкция новейших сантехнических приборов усложняется из-за внедрения инновационных разработок, включая многочисленные усовершенствования конструкции, автоматизацию процессов, экономию водных ресурсов и пр. Разобраться во всем многообразии и технических новшествах помогут некоторые специальные знания, необходимые при выборе и правильной установки приобретенного оборудования и монтажных приспособлений.

Устройство сливного бачка унитаза
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Одним из необходимых сантехприборов в ванной комнате принято считать унитаз – от его безаварийной работы во многом зависит комфорт в доме. Поэтому желательно знать устройство сливного бачка и принцип его функционирования – это поможет обеспечить его безаварийную эксплуатацию.

Совет: ознакомьтесь с содержанием данной статьи — зная, как работает сливной бачок, можно предупредить или оперативно ликвидировать возникшие неполадки.

Устройство и конструкционные особенности современных сантехнических приборов для туалетных и ванных комнат обеспечивают достаточную надежность и устойчивость их функционирования. Тем не менее, нередки случаи, когда сливной бачок для унитаза или подводящие коммуникации выходят из строя – это приводит иногда к настоящему коллапсу в доме. Наблюдения показывают, что чаще всего, аварии происходят:

  • Из-за засорения системы в результате недостаточного качества поступающей воды или коррозии водопровода, когда образующиеся примеси постепенно перекрывают поступление воды в емкость;
  • Из-за поломки механизмов слива и наполнения, находящихся внутри бачка.

В первом случае рекомендуется установить фильтры для очистки поступающей в дом воды – это поможет предохранить не только туалетный бачок, но и прочие сантехнические приборы от преждевременного выхода из строя. Причиной поломки могут стать и технически несовершенные сливные механизмы для бачка унитаза – поэтому выбирать комплект и, в том числе, смывное устройство для унитаза, следует особенно внимательно.


Принцип работы механического смыва

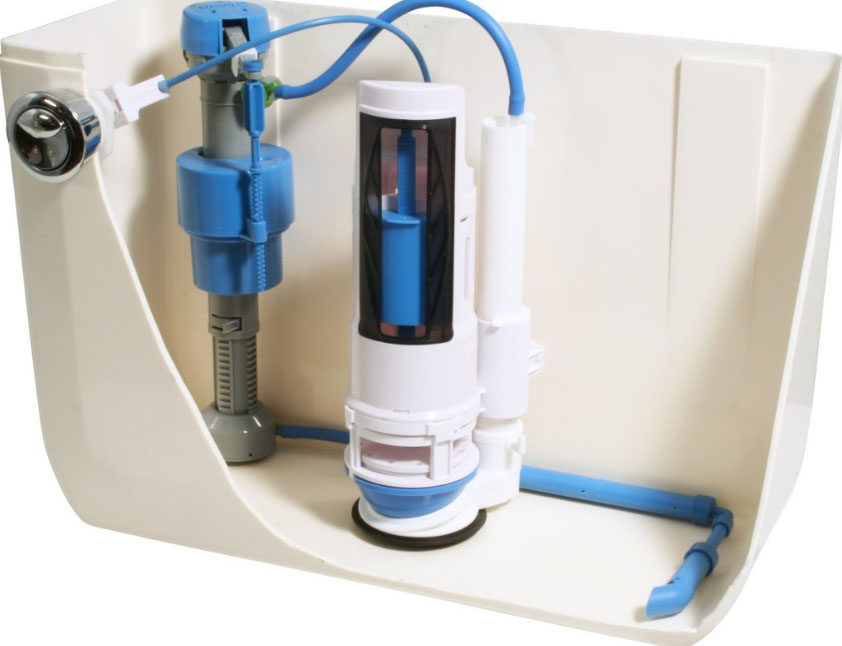

Несмотря на внешнюю простоту конструкции, внутреннее устройство бачка унитаза
с кнопкой или рычагом – это система, каждый элемент которой рассчитан с высокой степенью точности, в соответствии с объемом и размерами емкости, давлением в водопроводе, весом конструкционных составляющих и пр. Благодаря точному расчету каждой детали и качественным материалам, применяемым для их изготовления, можно быть уверенными в безаварийной эксплуатации сантехнических устройств.

Устройство сливного бачка унитаза
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Унитаз без бачка – это примитивная ночная ваза, которой пользовалось человечество с незапамятных времен. Механизм слива для бачка унитаза с дозированным спуском воды, изобретенный и запатентованный в 1880 годы Томасом Креппером, и использованный в устройстве унитаза принцип водяного затвора в конструкции унитаза, изобретенного А. Каммингсом в середине XXVIII в., сделали унитаз с бачком комфортным сантехническим приспособлением.

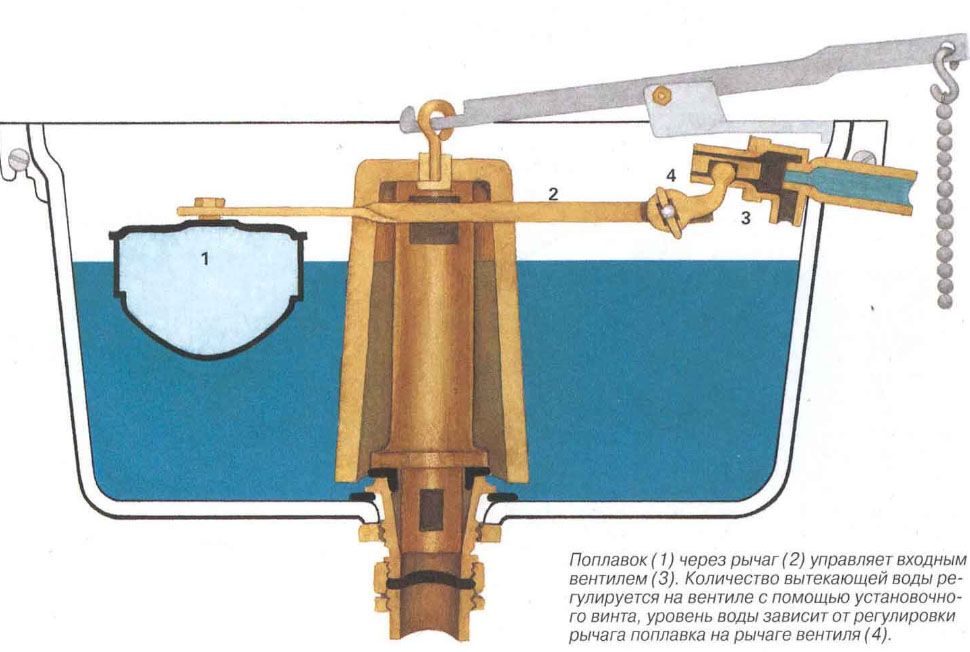

Устройство сливного бачка унитаза старого образца до сих пор является основой конструкции современных сливных бачков, хотя и претерпело ряд изменений, и действует по принципу «спуск-налив»:

  1. Система слива унитаза с кнопкой приводится действие надавливанием на кнопку – в результате происходит спуск воды и смыв.
  2. Система налива включается в работу одновременно со спуском: открывается заливной клапан для бачка унитаза, поступление воды дозируется в соответствии с заданным объемом. Когда уровень воды достигает установленной отметки, ее поступление прекращается – для этого существует запорный клапан сливного бачка унитаза, рассчитанный для конкретного объема емкости и перекрывающий доступ воды. После заполнения бачок готов к повторному сливу.

Составляющие смывного бачка

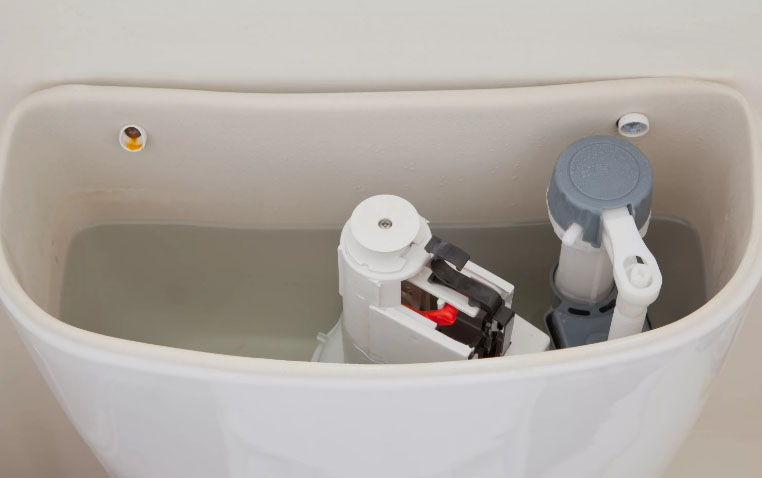

Смывной бачок следует выбирать тщательно, подробно изучив его устройство или получив исчерпывающую консультацию специалиста. Устройство современных сантехнических приборов предполагает существенные различия и усовершенствования, включающие, в том числе, сложные системы автоматики. Однако, несмотря на различные виды сливных бачков для унитаза, основой их конструкции являются:

  1. Корпус-емкость бачка с отверстиями: сбоку – для входного штуцера (для крепления гибкого шланга подачи воды), в днище, где крепится сливной клапан. Дополнительные отверстия служат для крепления к полочке унитаза. Если для спуска воды используется не кнопка, а рычаг, в боковой части резервуара предусматривается соответствующая прорезь.
  2. Крышка с кнопкой по центру.
  3. Система слива и перелива. Запорное устройство для сливного бачка унитаза, состоящее из рычажного механизма, поднимающего при выпуске пластиковую грушу и открывающего слив. Поток воды, проходя на большой скорости через сливную трубу, смывает содержимое в канализацию. Для приведения в действие смывного устройства используется кнопка слива для унитаза.Иногда применяются сливные устройства упрощенного вида, с ручным подъемом и опусканием цилиндра сливного клапана.
  4. Наливной клапан заполнения бачка: вода из водопровода, поступая в емкость, поднимает рычаг с поплавком до установленного уровня. Поднявшись до предельной отметки, рычаг, при помощи специального выступа, перекрывает наливной клапан для унитаза. После наполнения резервуара поступление воды прекращается, система слива унитаза подготовлена к повторному пуску.

Устройство сливного бачка унитаза
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  1. Материалов, из которых изготовлено изделие.
  2. Конструктивных особенностей и способа установки.

В качестве материалов для изготовления бачков используется фаянс, для изделий элит класса – фарфор. Для этого вида материалов характерны высокая прочность и эстетические качества. В местах общественного пользования возможно использование пластиковых или стальных изделий с эмалевым покрытием.

По конструктивным особенностям и способу установки бачки для унитазов, подразделяются на:

  1. Компактные, закрепляемые непосредственно на консоль (полку) унитаза и распространенные в обиходе.
  2. Раздельные (высокорасполагаемые, в стиле ретро). Крепятся к стене на достаточной высоте, по рекомендациям в прилагаемой инструкции. Для воздействия на механизм смыва используется ручка, подвешенная на цепочке.
  3. Скрытые (застенные). Скрытая установка, с использованием специальных металлических каркасов (инсталляций), становится все более популярной. Инсталляция и установленный на ней бачок, скрытый за панелью или закрытый стеной, приводится в действие при помощи кнопки или клавиши, закрепленной на поверхности стены. Этот тип смывных устройств применяется для подвесных унитазов.
  4. Автоматические смывные устройства (слив для унитазов), настроенные на периодическое включение смыва и используемые в общественных санузлах.

Установка сливного бачка

Совет: В процессе установки унитаза со сливным бачком необходимо учитывать горизонтальность каждой составляющей. Соблюдение горизонтальности – основа будущей безаварийной эксплуатации сантехприборов.

  • Установка компакта

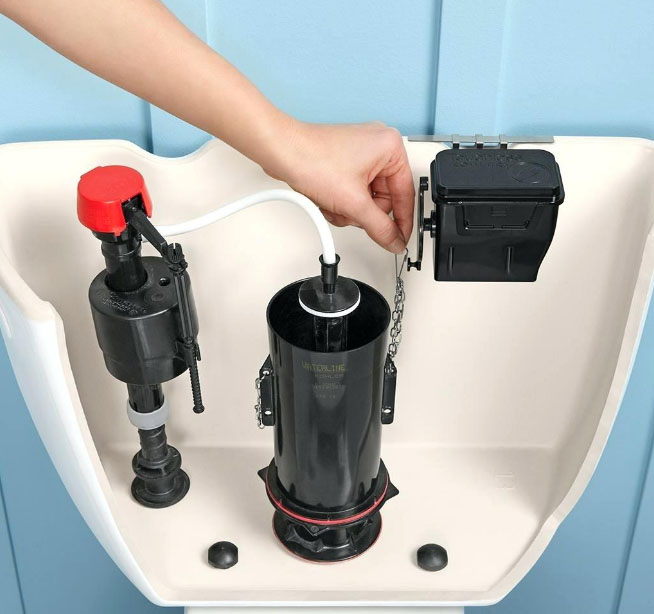

Первый этап установки – сборка и регулировка внутренних механизмов. Учитывая разнообразие конструкций, эти работы проводятся в точном соответствии с инструкцией изготовителя.

Второй этап: установка бачка (компакта) на консоль унитаза, которая проводится после размещения и закрепления внутренних конструктивных элементов. Для установки компакта и его надежного крепления крепежные болты с шайбами и уплотнительными прокладками продеваются в отверстия днища. С обратной стороны бачка на болты устанавливаются резиновые прокладки – они нужны для смягчения посадки бачка. Концы болтов вводятся в отверстия на полке унитаза и закрепляются снизу гайками-барашками. Завершается процесс установки подключением бачка к водопроводной сети посредством гибких шлангов.

Устройство сливного бачка унитаза
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

  • Установка раздельного смывного устройства

После сборки внутренних составляющих смывное устройство крепится к стене за специальные проушины. Соединение с унитазом выполняется посредством изогнутой трубы необходимого диаметра.

  • Установка скрытых смывных устройств сложнее и проводится в соответствии с подробной инструкцией. Бачок приобретается вместе с инсталляцией, которая используется для его установки и одновременного удерживания подвесного унитаза. К тому же стальному каркасу, с помощью специальных крепежных приспособлений, крепится унитаз, после чего вся установленная система подсоединяется к водопроводу и канализации. Каркас вместе с бачком отгораживается панелью или стеной, на которой размещается панель с кнопками для смыва. Для доступа к вентилям подачи воды и контрольно-измерительным приборам в стене устанавливается контрольный лючок.

Автоматические смывные устройства

В местах общественного пользования целесообразно использовать автоматическое смывное устройство для унитазов. Такое устройство полностью соответствует санитарным нормам при содержании санузлов и, кроме того, обеспечивает экономное расходования потребляемой воды. Характерная особенность автоматических устройств – отсутствие сливного бачка – их устанавливают непосредственно на сливную трубу.

https://youtu.be/4H81nssgPj0

Автоматические смывные устройства подразделяются на группы, включая:

  1. Сенсорные (бесконтактные) сантехнические приборы. Бесконтактные устройства значительно повышают степень комфортности при пользовании санузлом – пользователям нет необходимости прикасаться к кнопкам или рычагам для того, чтобы запустить систему слива. Об этом позаботится автоматические устройства: сигнал на подачу воды поступает автоматически, через заданный промежуток времени или при выходе человека из кабины. Время спуска воды также устанавливается оператором заранее, с использованием пульта дистанционного управления и, чаще всего, составляет 8 секунд. Система регулирует также и расход воды, в соответствии с установленными санитарно-гигиеническими нормами.
  2. Смывные устройства с пьезо-кнопкой. Для немедленного слива воды достаточно прикоснуться к пьезо-кнопке. При необходимости выполняется настройка прибора на периодичность слива и уровень расхода воды.
