Устройство насосной станции

0 341

Оптимальным решением комфортного пользования домашним водоемом становится устройство перекачного агрегата. До приобретения важно рассмотреть устройство и принцип работы
насосной станции. Знания потребуется для монтажа, настройки, последующей эксплуатации и ремонта комплектующих, если возникнет нужда. Об этом и пойдет речь.

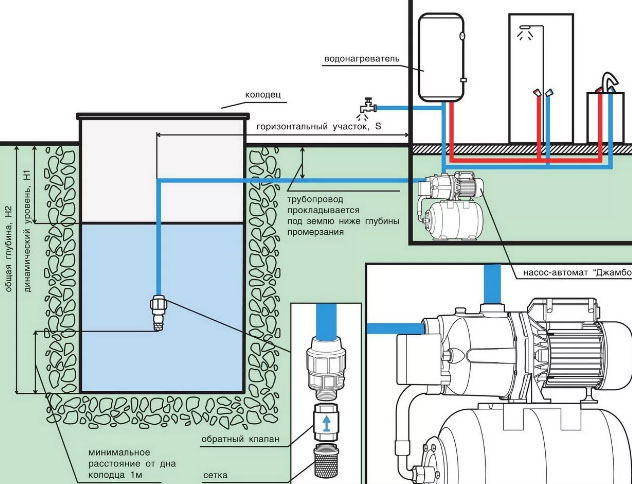

Устройство насосной станции
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger




Принцип действия насосных станций

Важно понимать вопрос работы агрегата. В будущем знания помогут найти неисправности на любом узле конструкции. Итак, каким образом работает бытовая насосная станция:

  • Включение насоса в сеть активирует всасывающую магистраль. Вода поступает в трубопровод и корпус насоса.
  • Насос создает разряжение, отчего вода под давлением распределяется по домашней сети.
  • Датчики давления контролируют наполненность бака и выключают насос, когда уровень достигает максимального давления, и включают его вновь, если значение минимальное.

Принцип работы насосной станции для дома разработан таким образом, что конструкция защищена от гидравлических ударов благодаря контролирующим устройствам и обратному клапану, не дающему массе воды уйти обратно в скважину.

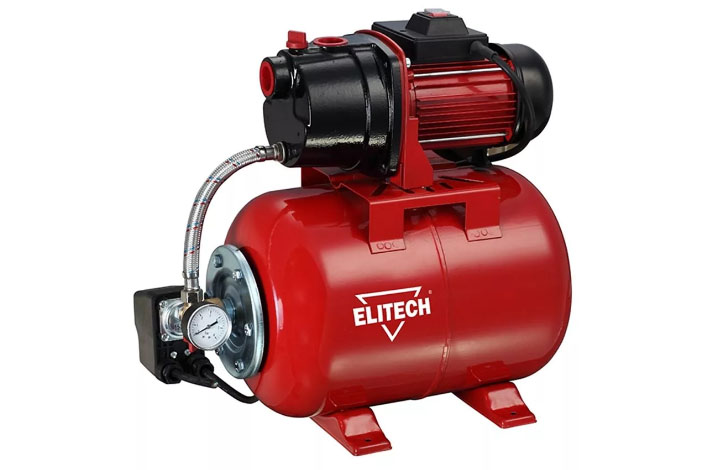

Устройство насосной станции
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Правильный выбор агрегата

Оптимальный выбор учитывает несколько характеристик – особенности устройства насосной
станции и тип скважины на участке. От этих условий зависят ключевые параметры агрегата, на которые обращают внимание при покупке. Итак:

  1. Дебет скважины влияет на производительность насосной станции. Например, неглубокий колодец склонен изменять уровень водяного зеркала в период сезонных изменений. А глубинная скважина не теряет массы воды даже с понижением уровня.
  2. Статический и динамический уровень воды. В первом случае это спокойный водоносный горизонт, во втором – под давлением работающего насоса.
  3. Тип фильтрации. В зависимости от варианта водного хранилища, станция водоснабжения оборудуется одним или несколькими фильтрами. Наличие комплектующего на входе необходимо всегда – грубые взвеси способны вывести агрегат из строя.
  4. Диаметр входной трубы. От параметра зависит большинство характеристик, описанных выше – производительность, мощность, фильтрация. Чем выше диаметр, тем лучше оснащенной должна быть автоматическая станция водоснабжения.

Насосные системы предназначены для неглубоких скважин – до 10 м. В этом случае уровень водяного зеркала не превышает 8 м. Если скважина представляет собой глубинную шахту, то включение насосной станции в систему, возможно, в тандеме с глубинным насосом.

  • Насос. Центробежный или вихревой.
  • Мембранный бак. Он ограничивает работу станции в момент включения и выключения, реагируя на показатели давления.
  • Реле или датчик перепада давления. В отличие от центральной магистрали, питание из скважины нестабильно. Возникают поломки из-за сухого хода. Чтобы предохранить оборудование от перегрева и лишних затрат электроэнергии, используется насосная
    станция водоснабжения, снабженная автоматическими защитами.
  • Манометры. По их показателям срабатывает автоматика.
  • Кабель, клеммы, разъемы – необходимые комплектующие системы для подключения ее в сеть.

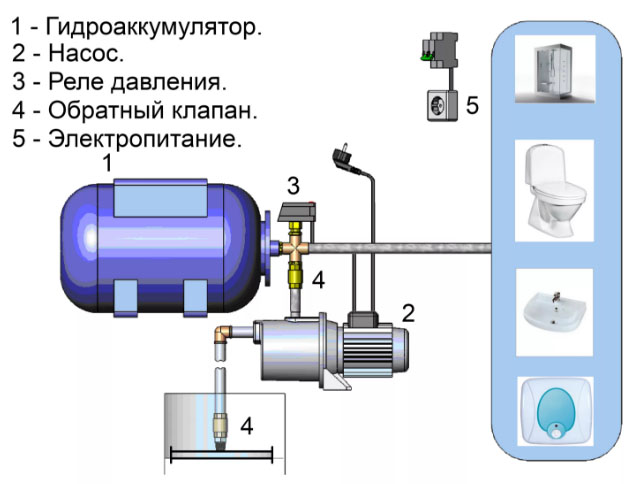

Устройство насосной станции
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Отдельные конструкции следует рассмотреть особо. Водопроводные насосные станции имеют преимущества и недостатки перед обычной комплектацией.

Насосная станция с накопительным баком

Конструкция довольно громоздкая – представляет собой бак для насосной станции – и сейчас спросом пользуется только на дачах, где не предусмотрено круглогодичного проживания. Уровень и напор контролируется простейшей деталью – поплавком. К нему присоединен датчик, контролирующий изменения и отключающий или включающий насос согласно показаниям. Достоинство станции в простоте устройства накопительного бака для воды и самостоятельной сборке. Но недостатков больше:

  1. Минимальный напор. Если в доме больше двух точек водоразбора, то включенные одновременно, они не дадут пользоваться ресурсом с комфортом.
  2. Большой вес и габариты, требующие отдельного места установки, выше уровня насоса. Зимой бак важно надежно утеплить, иначе произойдет разрыв емкости.
  3. Частый перелив, если датчик верхнего уровня не срабатывает.

На время отсутствия владельцев дачи, зимой, например, устройство насосной станции для дома осушают и непременно предохраняют от образования коррозии. Дело это хлопотное.

Станция с гидроаккумулятором

Система схожа, но более прогрессивна, чем описанный выше агрегат, так как насосная станция с
гидроаккумулятором снабжается дополнительными автоматическими условиями для бесперебойного питания домашнего водопровода. В их числе датчик перепада давления. Он реагирует на малейшие изменения давления в баке, тем самым не давая шанса переливу или полному осушению емкости. Модели также снабжены датчиками сухого хода – они спасают агрегат от нагревания или даже сгорания, если появляется нештатная ситуация – падение уровня, течь водопровода и прочие проблемы. Устройство гидроаккумулятора насосной станции наиболее приемлемый вариант для домов с круглогодичным проживанием и большим количеством точек водоразбора.



Дожимные станции

Установка подобного агрегата рациональна в том случае, если масса воды в скважине критически нестабильна – особое влияние грунта, старость шахты. В этом случае устанавливается дожимная
насосная станция, провоцирующая повышение давления, и тем самым обеспечивая необходимый напор. Принцип действия в следующем: после нагнетания в водопровод необходимой массы воды, часть ее возвращается обратно, являясь дополнительным «двигателем» следующей порции. Так, работает насосная станция подобного типа. Недостаток в постоянном срабатывании приборов контроля, в зависимости от нестабильности скважины. Но в этом есть и плюс – долговечность оборудованию обеспечена. Самостоятельное устройство агрегата невозможно – много технических параметров, которые должны оценивать профессионалы.

Виды станций по типу насосов

Агрегаты создают необходимое давление в трубопроводе, но производительность простых оставляет желать лучшего. Промышленностью предлагаются следующие насосные станции:

Встроенные эжекторные

Насосная станция автоматического водоснабжения с гидроаккумулятором оснащается специальным устройством для создания разряжения – эжектором. Даже простая модель способна поднимать массу воды с глубины 45 м. Несмотря на стоимость – она довольно высока – подобные конструкции водоснабжения пользуются популярностью, так как отличаются высокой производительностью и компактным устройством. Предпочтительная установка для нужд большого подсобного хозяйства. Недостаток для жилого дома – излишний шум. Подобную конструкцию размещают вне дома, в отдельном помещении с толстыми стенами.

Выносные эжекторные

Иной принцип работы насосной станции с гидроаккумулятором у выносного эжектора. В этом случае конструкция представляет собой трубы, вставляемые в устье скважины, сама станция размещается в подвале или погребе дома. В них создается разряжение и под давлением в одной трубе, вода выходит на поверхность из другой. Конструкция не требует работы по созданию отдельного помещения, шум снижен. Но, тем не менее отличается низкой производительностью и годна только для дачных нужд – сад-огород, небольшое количество домашнего скота. Кроме того, в недостатки войдет плохое качество воды – сильное всасывающее давление соберет в трубы песок, гравий и прочие взвеси. Потребуется частая смена фильтров.

Безэжекторные конструкции

Работает насос с гидроаккумулятором и без эжектора. Такие системы практически бесшумны. Работу по нагнетанию и распределению осуществляет многоступенчатая конструкция. Кроме отсутствия шума, установка экономична в электрическом потреблении, что делает ее популярной среди владельцев загородных домов.

Понять устройство и принцип работы насосной станции любого типа важно не только для будущей экономии при приобретении, но и для максимального комфорта пользования, защиты и долговечности оборудования. Не стоит оценивать насосную систему только по стоимости – скупой платит дважды.
