Установка ревизионных люков: советы профессионалов

Канализационный стояк нуждается в ревизионной дверце или люке. Если такую конструкцию не предусмотреть, протечка или осмотр участка стояка в квартире потребует снятия отделочного слоя стен и последующего косметического ремонта. При установке используют дверцы заводского изготовления или конструкции, изготовленные самостоятельно.

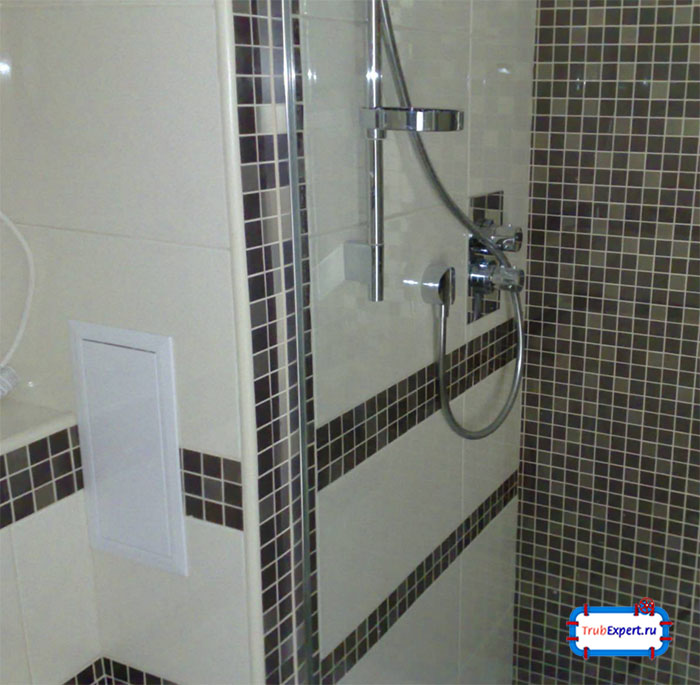

Ревизионный люк

Ревизионные люки устанавливают в ванной комнате или санузле

Конструкция ревизионных люков

Ревизионные люки устанавливают в ванной комнате или санузле в зависимости от того, где проходит канализационный стояк. Вся конструкция представляет собой дверцу в стене, которая отделывается так же, как и вертикальная поверхность. Существует четыре типа конструкции люков:

  • распашные;
  • нажимные;
  • сдвижные;
  • откидные.

Выбор зависит от требований и предпочтений заказчика, а также от расстановки сантехнических приборов и мебели в ванной комнате или санузле. Каждый тип нужно рассмотреть в отдельности, чтобы сделать правильный выбор.

Распашные люки: популярный вариант

Люки под плитку этого типа представляют собой дверцу, открывающуюся относительно вертикальной поворотной оси, расположенной справа или слева. Замок относится к ролико-клиновидному типу. В качестве фиксирующего механизма используется присоска. Такая конструкция подходит под отделку гладкой плиткой, натуральным камнем или другими отделочными материалами. Выпускается два варианта корпуса: алюминиевый и стальной.

Ревизионная дверца с корпусом из алюминия имеет более низкую стоимость, но этот материал не обладает высокой прочностью. Допустимая нагрузка на дверцу находится в пределах 3-38 кг в зависимости от размера. Крышка люка вместе с корпусом весит от 2,9 кг до 13,3 кг. Размеры люков под плитку из алюминия такие:

  • минимальная ширина — 200 мм;
  • минимальная высота — 300 мм;
  • максимальная ширина — 600 мм;
  • максимальная высота — 1200 мм.

Производитель гарантирует ресурс открытий и закрытий не менее 3000 раз. Так как открытие люка требуется не часто, то замена будет не нужна в течение долгого времени. Например, если принять, что за дверцей расположены счетчики воды, водопроводные и канализационные трубы, то доступ к ним может понадобиться одни раз в месяц для снятия показаний с приборов учета. Условно примем, что открывать технологические люки нужно два раза в месяц. По расчетам получается, что срок службы люка в этом случае составит более 125 лет.

Установка люка из стали стоит дороже, но материал более прочный и обеспечивает высокую надежность конструкции. Максимальная нагрузка на дверцу конструкции — 6-30 кг, корпус вместе с дверцей весит от 3 кг до 24 кг. Стальные изделия заводского изготовления имеют такие размеры:

  • минимальная ширина — 200 мм;
  • минимальная высота — 300 мм;
  • максимальная ширина — 600 мм;
  • максимальная высота — 1200 мм.

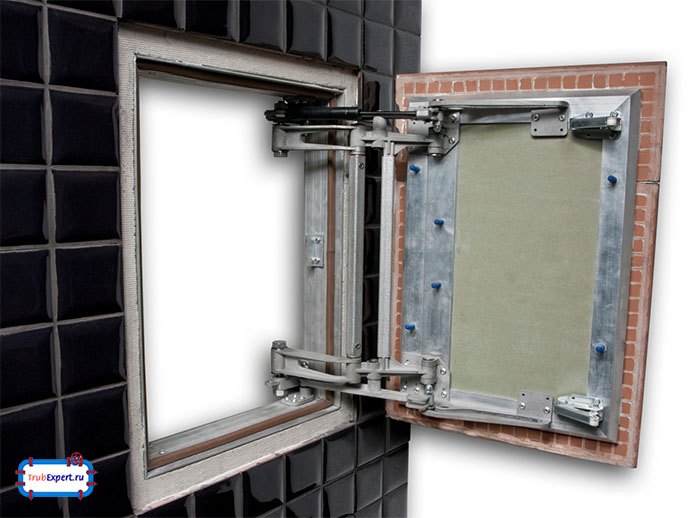

Ревизионный люк

Удобный способ обеспечить легкий доступ к канализации

Ревизионная дверца под плитку рассчитана на 3000 циклов открывания и закрывания.

Нажимные люки

Нажимной люк открывается после нажатия. Механизм работает таким образом, что после воздействия не конструкцию механические защелки выдвигают дверцу немного вперед, потом они сдвигается в сторону. За счет такого устройства можно экономить пространство ванной комнаты или санузла.

Нажимной ревизионный люк в отличие от распашного не дает риска повреждения отделочных покрытий при неаккуратном или быстром открывании. Конструкция позволяет снизить угрозу скалывания плитки или повреждения краски при открывании.

Нажимные конструкции не так распространены, как другие типы люков. Они просты и удобны в эксплуатации, но имеют более высокую стоимость. Монтаж люков требует точности. Дверцу располагают на расстоянии не менее 8 см от угла помещения, расположение на меньшем расстоянии нарушит работу механизма.

Размеры ревизионных люков такой конструкции находятся в пределах от 200×200 мм до 1600×1600 мм. Такой широкий диапазон позволяет подобрать удобную дверцу, в которую при необходимости сможет пройти человек.

Сдвижные люки — простой доступ при ограниченном пространстве

Часто случается так, что ванная или санузел в квартире имеют небольшие размеры, особенно это характерно для домов старой постройки. В этом случае выходом из положения станет сдвижной люк. Конструкция не требует свободного пространства перед дверцей, выдвижение вперед происходит всего на 12 мм, далее конструкция отодвигается в сторону. Отступ позволяет предотвратить риск повреждения отделки стен и необходимость в косметическом ремонте.





Конструкция закрепляется на стену саморезами или дюбелями. Надежные замки предотвращают риск открывания без необходимости. Ревизионная дверца под плитку выпускается с двумя типами замка:

  • ролико-клиновый замок подойдет для гладкой плитки, фиксация осуществляется с помощью присосок;
  • ролико-нажимной используют для рельефной и шершавой плитки.

Сдвижной люк под плитку изготавливается из двух видов материала:

  • легкие и недорогие алюминиевые;
  • прочные стальные.

Встраиваемый люк под плитку может быть однодверным или двухдверным. Для сдвижных моделей отдают предпочтение двухдверным вариантам. При требуемой высоте более 1 м лучше выбрать дверцу другого типа, поскольку большая высота приведет к расшатыванию механизма. Установка люка под плитку сдвижной конструкции предусматривает следующие размеры:

  • 400×400 мм;
  • 400×500 мм;
  • 500×400 мм;
  • 500×500 мм.

Эти размеры стандартные, при необходимости производители выпускают изделия нестандартных размеров и форм, но это повышает стоимость готовой конструкции.

Откидные изделия — простота и удобство

Так же как и в предыдущем случае, установка ревизионных люков под плитку откидного типа подойдет для труднодоступных мест. Этому варианту конструкции не нужно место впереди для распахивания и по бокам для сдвигания, что позволяет устанавливать его даже в очень стесненных условиях.

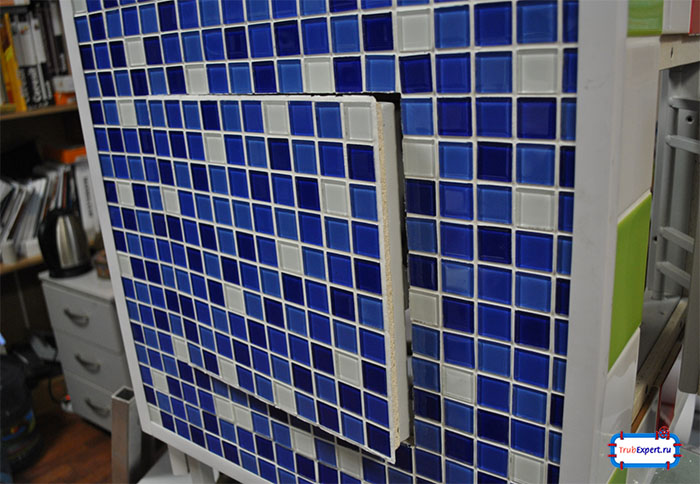

Нажимной люк

Нажимной люк, хорошее решение для маленьких помещений

Дверцы фиксируются в нужном положении с помощью присосок. Средством для удержания изделия под углом служат металлические цепочки. При необходимости внешнюю часть люка снимают с петель, и ниша полностью открывается. Снятие дверцы вместе с отделочным слоем плитки может привести к ее повреждению. При работах снятую дверцу роняют или она падает от неосторожного движения. По этой причине монтаж люка под плитку откидного типа нежелателен. Модель используют, только если невозможна установка других типов.

Нагрузка на дверцу для изделий из алюминия или стали допускается не более 5-7 кг. Ресурс использования составляет 3000 циклов открывания и закрывания.

Выбор типа открывания дверцы диктуют условия каждой отдельной квартиры. В зависимости от размеров помещения и расположения сантехнических приборов выбирают определенный тип люка. Замок для конструкции подбирается в зависимости от отделочного покрытия.

Люки с высокой грузоподъемностью

Если в ванной комнате или санузле планируется сложная отделка с большим весом на квадратный метр, нужно сразу задуматься об установке усиленной конструкции люка. Исходя из приведенных ранее значений видно, что обычные люки подходят при нагрузке на дверцу не более 40 кг. При применении в качестве материала отделки керамогранита, гранита или натурального мрамора, нагрузка на петли возрастает, что приведет к их быстрой поломке.

Каркас изготавливается из стальных труб с дополнительными ребрами жесткости. Рекомендуется отказаться от нажимного механизма в качестве замка при высоте люка более 1 м и отдать предпочтение присоскам. Проблемы с нажимными конструкциями вызваны тем, что нажатие на отдельные защелки должно быть одновременным и с определенным усилием. Также выбор замка обусловлен тем, что тяжелые материалы (керамогранит, мрамор, гранит) имеют гладкую поверхность.

Установка сантехнических люков с усиленными петлями и каркасом оправдана, когда суммарная масса материалов, нужных для отделки дверцы превосходит 40 кг. Размеры изделий:

  • минимальная ширина — 0,2 м;
  • минимальная высота — 0,4 мм;
  • максимальная ширина 9для однодверной конструкции) — 0,7 м;
  • максимальная высота — 2 м.

Монтаж люков-невидимок

Люки, которые сливаются с поверхностью, позволяют обеспечить доступ к канализационному стояку или водопроводным трубам без нарушения визуальной целостности отделки. Чтобы установить ревизионные люки своими руками, работу нужно вести в следующем порядке:

  1. Подготовка проема для установки. Ниша должна быть подогнана под стандартные размеры люка, делают это с применением металлического профиля.
  2. После завершения подготовки люки-невидимки устанавливают в отверстие в стене, производят фиксацию клиньями и закрепляют на саморезы или дюбели.
  3. Облицовка дверцы.
  4. После закрепления облицовочного слоя по периметру конструкции с внешней и внутренней стороны закрепляют малярную ленту. При этом нужно обеспечивать необходимый зазор, величина которого составляет 2-3 мм. Выполняют заполнение шва герметиком. Цвет состава нужно подобрать таким же, как и затирка швов плитки. это позволит сделать люк незаметным.
  5. Лишний герметик удаляется, малярная лента снимается.
  6. Нужно выждать время засыхания герметизирующего состава, после чего производят его разрез по всему периметру. Монтаж люка завершен.

Если установить люк-невидимку под плитку с соблюдением технологии, он прослужит долго, а проблем при эксплуатации не возникнет. Важно грамотно подобрать конструкцию и несущую способность дверцы.

Люки-невидимки под плитку — способ обеспечения доступа к инженерным коммуникациям без ущерба для внешнего вида помещения и его полезной площади.
