Установка газового котла своими руками

0 107

Владельцам загородного жилья в газифицированных регионах повезло – для отопления и нагрева воды у них есть наиболее дешевый топливный ресурс. Агрегат для генерации тепла и горячей воды несложно установить самостоятельно. Однако работа имеет множество нюансов в виде правовой базы и соответствующих требований. Без их соблюдения, монтаж газового оборудования в частном доме станет опасной затеей.

Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Необходимая документация

Согласования с большим количеством служб, дающих разрешение на газификацию отдельных потребителей не бюрократические издержки – речь идет о собственной безопасности и утомительное хождение оправдано. Важное условие качественного монтажа выбранного газового оборудование – наличие разрешающих документов, в пакет которых входит:

  1. Проект с указанием технических условий на монтаж газового оборудования. В идеале его изготавливают до начала строительства жилого объекта. Но и в случае готового жилья, работу поручают специализированным институтам с соответствующей аккредитацией на услугу.
  2. До того как установить газовый котел, важно согласовать поставку природного топлива.
  3. Технический паспорт на помещение, где фигурирует слово «топочная» или «котельная». Отдельно прописываются правила установки газового котла в соответствии требованиям.
  4. Документация на выбранный агрегат: количество контуров, минимальное и максимальное давление, тип электропитания, вариант камеры сгорания. Все бумаги должны содержать гарантию от производителя. Только при наличии всех сопутствующих документов производится монтаж газового отопления и его опломбировка.

Кроме подготовленных документов, важно обеспечить наличие соответствующего помещения с обязательными условиями.

Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Требования к топочной

Несоответствие котельной приведет к штрафным санкциям вплоть до предписания снять отопительное оборудование. Чтобы досадного инцидента не случилось, важно обеспечить помещение, где будет происходить установка газовых котлов со всеми требованиями. А именно:

  • Высота топочной допустима не меньше стандарта – 2,5 м. Площадь 4 м² и не менее 2 м² до
    котла. В качестве помещения в частном доме с успехом используется подвал, если его величина соответствует требованиям. В домах на несколько семей, использование общего помещения запрещено.
  • Ширина входной двери стандартна, но не меньше 80 см.
  • На каждые 10 м² котельной должно приходиться от 0,3 м ² окна. Шире делать нежелательно, так как наибольшие потери тепла приходятся на конструкционные проемы.
  • Топочная оснащается системой вентиляции, расположенной в верхней части комнаты. Площадь приточного отверстия рассчитывается из 8 см² на киловатт мощности котла. К примеру, газовый котел 3 кВт снабжается каналом не менее 24 см. Потолочные
    вентиляционные решетки – хорошее решение для котельной.
  • Правильное внешнее сечение дымоходной трубы идентично площади канала выходных газов из котла. Внутреннее рассчитывается исходя из мощности котла – чем больше параметр, тем больше диаметр. Над коньком крыши дымоход возвышается не менее чем на 0,5 м.
  • Трубные подводки с газом к котлу выполняются из стали. Гибкие трубы разрешены только на водяную систему.
  • Электрический привод к котлу выполняется отдельно. Настройка газового котла немыслима без автомата, рассчитанного на срабатывание сигнализации в случае утечки тока или теплового поражения. Обязательно заземление.
  • Котлы и котельные установки в обязательном порядке оснащаются автоматикой безопасности для мгновенного купирования подачи газа и приборами для анализа газовоздушной смеси. Кроме датчиков, поток потребленного газа фиксируется прибором учета.
Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Правила и требования содержат выдержки положений из СНиП «Газораспределительные системы» и придерживаться их обязательно. Если подвала или погреба нет, то установка котла
отопления разрешена в помещениях, не предназначенных для проживания – кухнях, проходных коридорах. Нельзя располагать агрегат в санузлах и ванных.

Важно – монтаж газового котла своими руками чреват потерей гарантий на агрегат и установку сопутствующего оборудования, самостоятельно подготавливают лишь место для топочной и конструируют вентиляцию с дымоходом.


Технология самостоятельного монтажа

К сожалению, последствия собственноручной установки газового оборудования не пугают доморощенных умельцев. Поэтому решившись на монтаж газовых котлов, следует максимально придерживаться инструкции, иначе результат окажется плачевным.

Выбор газового агрегата

Важным критерием выбора станут суммарные теплопотери дома. На этот показатель влияет материал строительства, количество окон, архитектура. Формула, по которой рассчитывается нужный параметр агрегата, проста – на 10 м² площади – 1 кВт мощности котла. Точностью расчет не отличается, так как не учитываются потери технического характера – конденсат, протяженность установки отопления, нагрев воды. Выверенную мощность узнают из проектной документации.

Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Также выбор определяется следующими классификациями моделей:

  • Одно- или двухконтурные котлы. Первый служит только для отопления дома, второй имеет возможность генерировать горячую воду на бытовые нужды, что предпочтительнее и для дачи и тем более для дома с круглогодичным проживанием.
  • Настенные и напольные. Первая модель компактна, но в силу небольшой мощности не способна обеспечить достаточным теплом большие загородные дома. Вторая модель требует обязательного отдельного помещения и способна дать комфорт площади более 1000 м². Цена соответственна. Монтаж настенного газового котла более сложен, требует соблюдения особых правил, если агрегат располагается в доме.
  • С принудительной и естественной тягой. Котлы, оснащенные вентиляторами, отличаются большей мощностью, но требуют дополнительного монтажа дымохода по выверенным правилам. Кроме того, они не сжигают большое количество кислорода в воздухе. Коаксиальные трубки второго варианта, этим не отличаются, но не требуют специального устройства дымохода – в стене сверлится отверстие для вставки.
  • Электроприводные и пьезорозжиг. Первый вариант отличается отсутствием постоянного горящего запальника, что приводит к экономии газа, но требований к такому агрегату предъявляется больше. «Зажигалка» постоянно требует ручных усилий, но стоимость котла ниже.
  • Тип горелки – обычные и модуляционные. Монтаж котлов со вторым типом обеспечивает равномерную температуру воды без перепадов в трубах теплоснабжения и ГВС. Простые варианты дешевы, но качество и срок эксплуатации оставляют желать лучшего.
  • Также покупается сопутствующие оборудование – вентиляционные короба для вытяжки на
    кухне, решетки, гофрированные дымоходы и прочее.

Кроме того, приобретателям важно не экономить на автоматической «начинке» агрегата и всевозможных сигнализационных устройствах. Газовое оборудование относится к разряду опасных устройств и экономия при покупке и установке неуместна.

Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

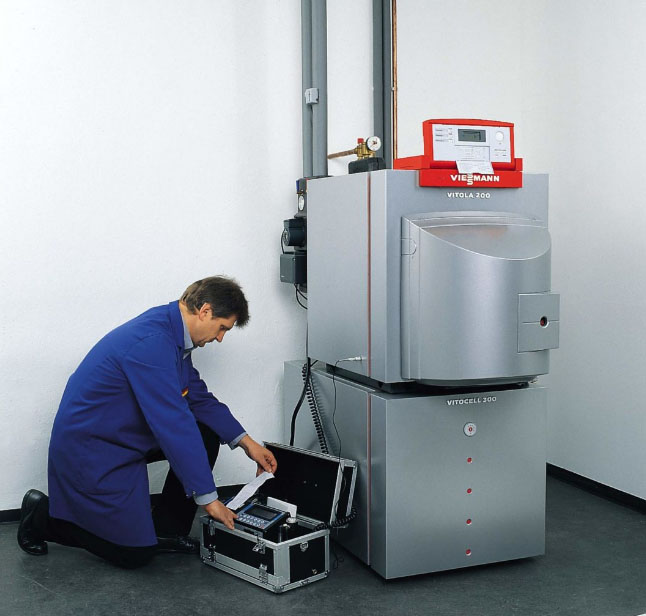

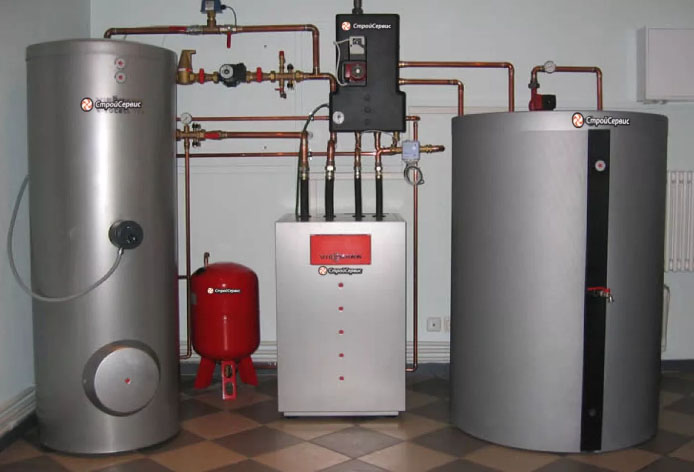

Установка напольного газового котла

До присоединения оборудования к трубопроводам, важно подготовить место для агрегата. Пол следует залить заново, так как котел тяжел и требует ровной монолитной площадки. Оставлять деревянный помост нельзя, по крайней мере, следует уложить ряд шамотных кирпичей и настелить асбестовые плиты – им не угрожает возгорание.

Относительно помещения, постановка агрегата соответствует строгим правилам – расстояние от
котла до стены со стороны задней стенки, не меньше 0,1 м, если она не оббита железом или огнеупорными плитами. Горелки, трубопровод и прочие выступающие части, располагаются на расстоянии 1 м от стен, не меньше.

До подключения, теплообменник оснащается фильтрами жесткой очистки – их своевременно меняют. Если не делать профилактической чистки или замены, то оборудование сократит срок своей эксплуатации как минимум вдвое.

Далее, фиксируют дымоходную трубу и выводят ее в соответствующий канал – герметичная пластиковая накладка с отверстием, равным диаметру гофры, позволит сделать монтаж прочным и красивым. Укрепляется вентиляционная накладная решетка на все приточные отверстия.

Присоединять газовый и водяной трубопровод к котлу нужно без большого количества переходов, поворотов и колен. До котла монтируется запорная арматура – она позволит отключить агрегат для замены, осмотра, ремонта без сброса теплоносителя из системы. Вентиляционная решетка с задвижкой позволит регулировать тягу.

Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

После проведения работы, установка котла проверяется вызванным специалистом. Он оценивает, насколько правильно произведен монтаж, пломбирует газовый счетчик и дает добро на пробный пуск. После удовлетворительного результата пользуются агрегатом.

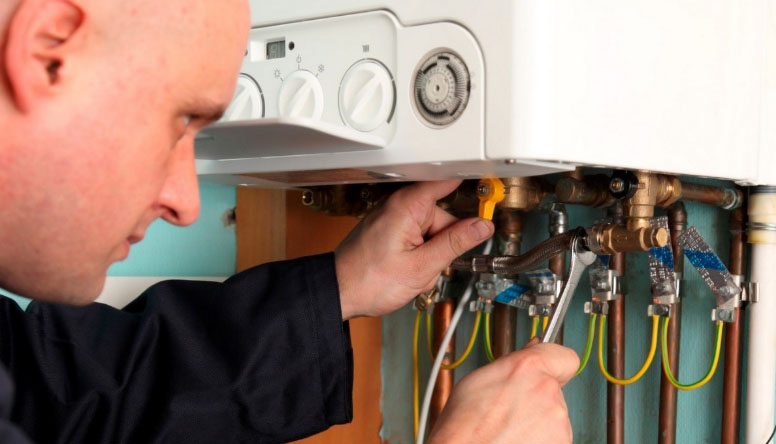

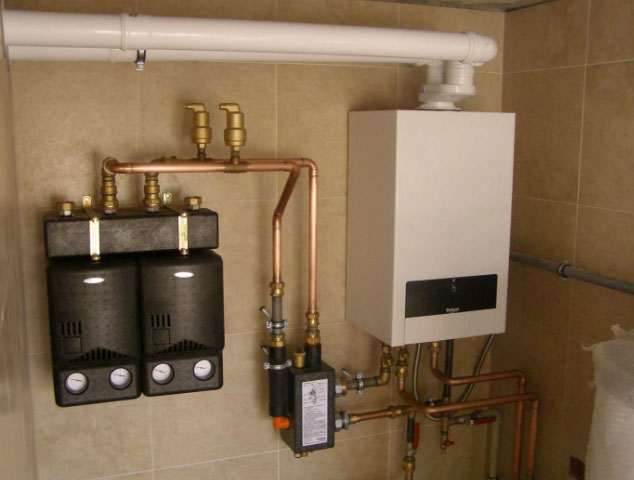

Установка настенного газового котла

Монтаж настенного газового котла своими руками начинается с проверки целостности и надежности крепежа. Это важно сделать еще на стадии покупки газового оборудования. Кроме того, комплектующие трубки и агрегат необходимо промыть перед установкой, удаляя из них мелкий мусор, пыль и взвеси, забивающие фильтры.

Теперь готовят поверхность – фиксируют огнеупорный материал для стен, его площадь больше чем ширина котла на 10 см с каждой стороны. Фиксировать котел к стене «впритирку» нельзя – расстояние до стены составляет от 2 до 4,5 см. До пола, расстояние равно 0,8–1,6 м.

Также важно соблюсти следующие условия – не располагать котел вблизи открытых источников огня, окон и в окружении легковоспламеняющихся материалов. Источник электропитания находится в непосредственной близи от агрегата. Газовый котел на кухне оснащается специальной вытяжкой.

Подключение начинается с водопроводной сети – патрубки на входе в агрегат оснащаются фильтрами. Стальная газовая труба на кухне подключается с помощью сгона. Обязательное уплотнение лентой-фум или тангит унилок проводят в два слоя, и после пуска в работу проверяют на герметичность обмыливанием – нет пузырьков воздуха, значит, все в порядке.

Как и в случае с напольным агрегатом монтаж настенного газового котла – ответственное дело и лучше отдать процесс на откуп мастерам. По крайней мере, установка газового счётчика в частном
доме, опломбирование и пуск агрегата в работу, самодеятельности не подлежит.

Нюансы и соблюдение техники безопасности

Из писаного вытекает, что установить котел отопления своими руками несложно. Но технические знания слесарной работы не дают гарантии безопасной эксплуатации. Поэтому рекомендована профессиональная работа специалистов.

Установка газового котла своими руками
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Самостоятельно владелец может действовать в следующих случаях:

  1. Проверять наличие утечки газа. Это падение давления по манометру и запах присадки, добавляемой в газ. Убедиться в неисправности помогает обмыливание узловых соединений.
  2. Очистка вентиляционных каналов. Если лист тонкой бумаги перестал прилипать к вентиляционной решетке, пора пришла. Каналы чистятся самостоятельно или с вызовом мастеров на дом.
  3. Требуется настроить газовый котел для оптимального пользования. Если есть автоматическое оборудование, то работа проводится самостоятельно по режимной карте агрегата. В противном случае действуют аккредитованные работники.
  4. Содержание топочной в чистоте и «пустоте». Нельзя загромождать выходы из него. Кроме газового оборудования, помещение оснащается противопожарным щитом с песком и порошковым огнетушителем.

Важно проводить регулярную профилактику любого агрегата, будь то навесной котел или
напольный – чистка, ревизия уплотнительных соединений, промывка теплообменника.

Ни в коем случае нельзя повышать качество воды очистительными присадками – это негативно скажется на внутренней «начинке» котла. Если все делать правильно и под присмотром профессионалов, эксплуатация газового оборудования останется долгой.
