Установка датчика протечки воды

0 320

Протечки воды в многоквартирных домах уже стали «притчей во языцех» и легли в основу конфликтных ситуаций и судебных разбирательств. Установив датчик контроля протечки воды, можно не беспокоиться о проблемах с сантехникой и водопроводными трубами, а так же о том, что они станут причиной порчи своего и чужого имущества. Современные датчики протечки — часть системы, состоящей из нескольких элементов, надежной и безопасной.

Установка датчика протечки воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger


Как работает такая система?

Принцип работы такого датчика основан на размыкании пары электродов водой, поступившей на них в результате протечки. Электрическая цепь размыкается и посылает импульс на считывающее устройство, называемое контроллером. Устанавливают датчики утечки воды двух типов:

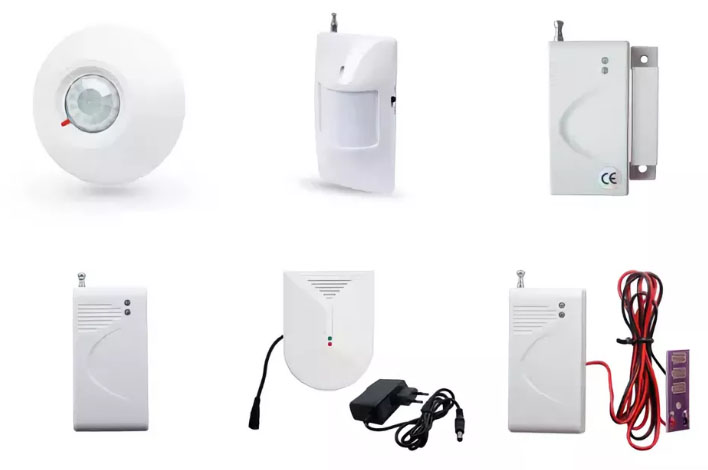

  • беспроводные, посылающие в случае протечки радиосигнал;
  • проводные, соединенные с контроллером при помощи кабеля.

Как только сигнал поступил на контроллер, он посылает импульс на запорный вентиль. И уже эта запорная аппаратура перекрывает поступление воды в трубопровод, обслуживающий жилище. Время, необходимое на эти экстренные мероприятия, гораздо меньше, чем время, затраченное на чтение нескольких строк этой статьи — в пределах 10-15 секунд. Создатели прибора считают, что за такой короткий промежуток времени утечка воды не нанесет жилищу значительный ущерб.

Другая ситуация с самодельными устройствами, которые невозможно откалибровать в домашних условиях. Самодельный датчик или не реагирует на протечку с желаемой скоростью, или настолько чувствителен, что нанесет электротравму неосторожному пользователя или домашнему животному. Поэтому стоит выбрать промышленный сигнализатор протечки, чтобы не пришлось сэкономленные на заводском приборе средства потратить на ремонт своей или соседской квартиры.

Установка датчика протечки воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

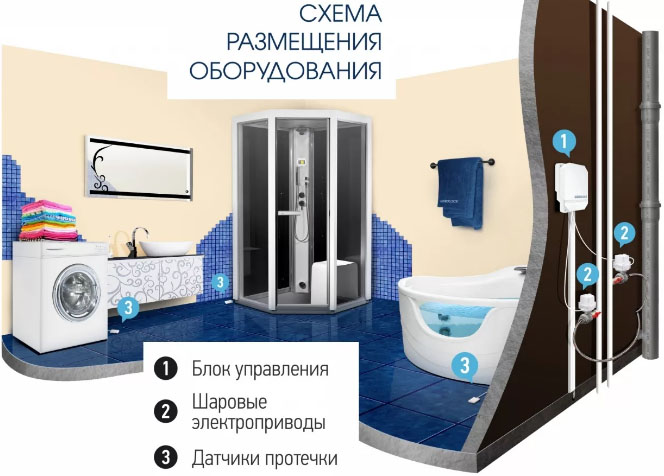

Что входит в систему защиты от протечек?

Распространенными системами, главная функция которых — защита от протечек, считаются Гидролок, Аквасторож или Нептун. Эти устройства действуют по одному и тому же принципу и содержат

  • датчики протечки воды,
  • контроллер,
  • шаровый кран с электроприводом диаметром ½, ¾, 1 дюйм.

В результате протечки обладатель такой системы уверен в предотвращении аварийной ситуации, и в том, что устройство вовремя подаст звуковой или световой сигнал.

Стоимость системы варьируется от 11 142 рублей до 20 921 руб., один датчик стоит от 728 руб. до 1309 руб. Цена радиодатчика – 2673 руб., контроллера – 4489—5198 руб., шаровый кран с электроприводом – от 4447 до 5550 рублей. Это цены на датчики протечки Нептун.


Датчики протечки воды

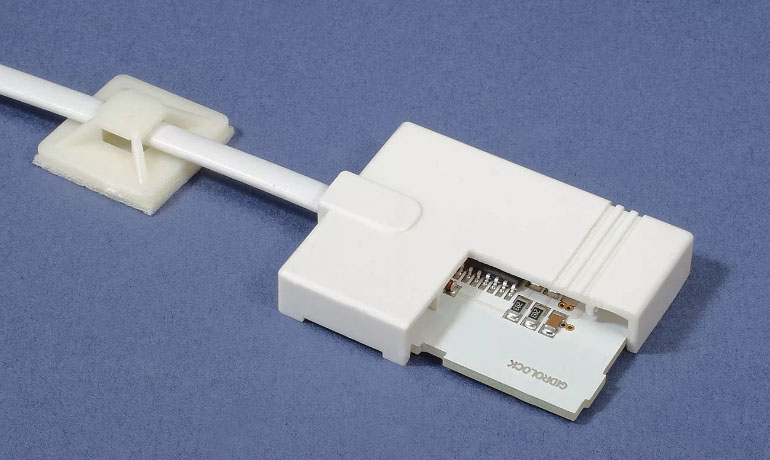

Несмотря на то, является ли датчик автономным, как у системы Гидролок (изготовитель гарантирует десятилетнюю автономность), или энергозависимым, как датчик протечки воды Нептун, все они безопасны, так как получают питание от низковольтного устройства. Потребители этой продукции уверены, что при влажной уборке или случайном контакте никто не получит удар током. Влагозащитный корпус предохраняет устройство от попадания воды внутрь, и предохраняет от короткого замыкания.

Датчик утечки устанавливается там, где наиболее вероятно попадание воды при аварийной ситуации:

  • Под ванной,
  • Под раковиной,
  • Перед стиральной машиной,
  • Перед посудомоечной машиной,
  • У душевого поддона,
  • Под батареей центрального отопления.

Для профилактики бесперебойной работы системы, и для проверки ее работоспособности рекомендуется протирать пластины этого элемента влажной губкой. Такую процедуру производитель советует проводить раз в 3 месяца.

Установка датчика протечки воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Контроллер

Этот прибор монтируется там, где исключена возможность попадания на него воды, он — своеобразный пульт управления системы. Контроллер принимает сигнал о том, что произошла протечка воды, отвечает за питание датчиков, подает сигнал о чрезвычайной ситуации, если это предусмотрено его конструкцией.

Громкость сигнала, подаваемого контроллером, должна быть такой, чтобы его можно было услышать в других помещениях дома или квартиры, разбудить ночью спящего человека. В среднем, его громкость равна 80 децибелам (уровень звука, сравнимый с криком). Есть модели, в которых заложена громкость сигнала, равная 85 децибелам (звук работающего мотора мотоцикла).

После ликвидации аварии контроллер возвращается в исходное положение, и защита от протечки воды снова готова выполнять свои функции. Для возврата на исходную позицию достаточно нажать всего одну кнопку, предусмотренную конструкцией прибора.

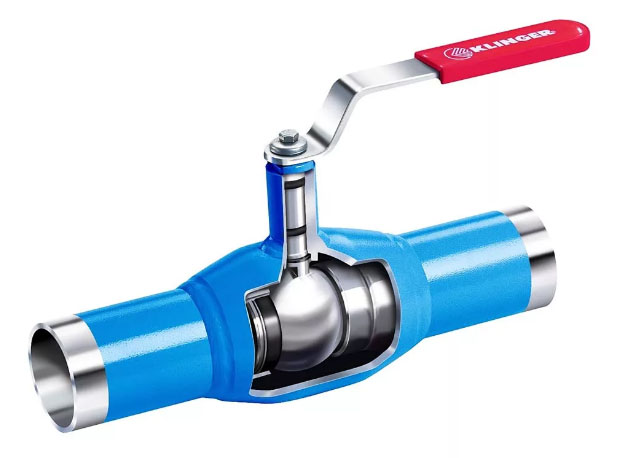

Шаровый кран с электроприводом

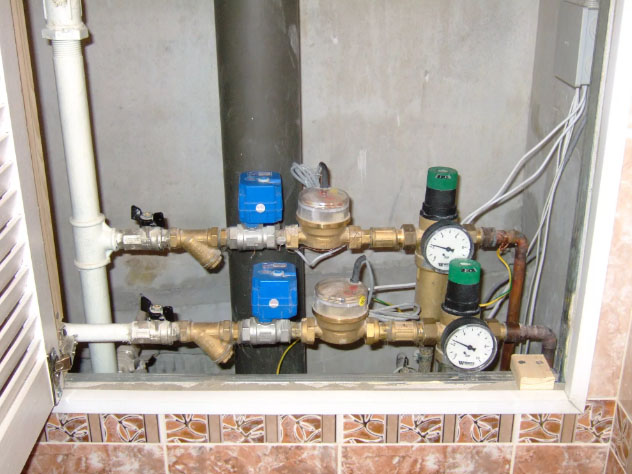

Этот узел по сигналу контроллера блокирует систему отопления и водоснабжения, и вода уже не поступает в них до тех пор, пока протечка не будет устранена. Место монтажа такого крана – сразу же за вводными вентилями, до счетчика воды. Устанавливать электропривод шарового крана должен электрик, так как кран с электроприводом соединяется при помощи силового кабеля через распаечную коробку.

Установка датчика протечки воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

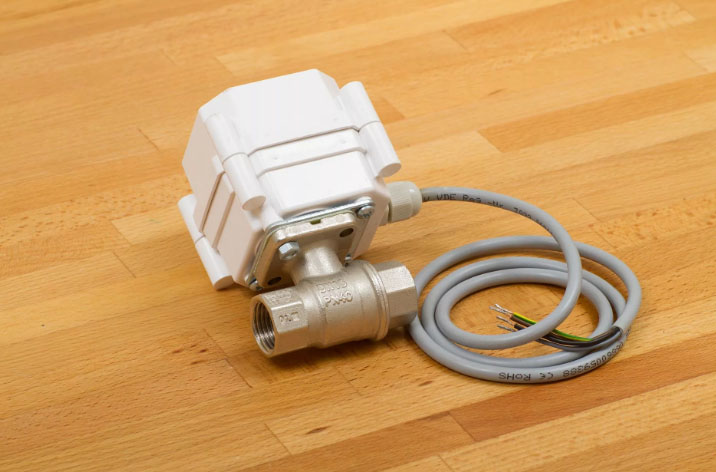

Эти затворы с электроприводом состоят из вентилей, соединенных с валом электромотора при помощи муфты или двух конических шестерней. Если произошло отключение электричества, кран трехходовой с электроприводом работает от аккумулятора. У некоторых моделей шаровых кранов предусмотрена возможность ручного управления (задвижки с электроприводом марки НС220В-Р).

Когда защита от протечки воды монтируется на автономные системы водоснабжения в частном доме, то установкой такого крана пренебрегают. Эту роль перекладывают на насос скважины, который отключается после того, как контроллером считан сигнал обнаружения протечки воды. Такое решение не оправданно, так как имеется риск поступления жидкости из гидроаккумулятора в протекающий водопровод.

Правила проведения грамотного монтажа

Прежде чем монтировать систему, обеспечивающую контроль протечек, на схеме размечают место расположения элементов. В зависимости от того, каким образом предусматривается подача сигнала, монтаж установки включает следующие этапы:

  1. Разметка местонахождения таких элементов, как кран с датчиком, контроллер.
  2. Прокладывание монтажных проводов (если система основана на подаче радиосигнала, то этот пункт опускается).
  3. Установка шарового крана.
  4. Монтаж датчиков.
  5. Монтаж контроллера.
  6. Подключение системы.

Для монтажа нужно выполнить ряд правил, изучить основные этапы.

Установка шарового крана

Монтировать этот кран должен специалист. Он вкрутит патрубок (ниппель) вентиля в боковой отвод центрального водопровода, подожмет стык контргайкой, навинченной до начала монтажа на ниппель или на сгон. От распределительной коробки к шаровому крану должна быть подведена от контролера линия питания запорной арматуры.

Установка датчика протечки воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

Потребление электроэнергии этим узлом составляет в неактивном «спящем» режиме около 3 Вт, при активизации – 12 Вт. Для продления срока службы прибора производитель рекомендует перед шаровым краном оснастить трубопровод фильтрами, очищающими воду от примесей.

Установка датчика

Датчик устанавливается на поверхность пола, или углубляется в пол, Его врезают в кафель, ламинат, и другие поверхности. При монтаже датчика протечек на поверхность пола есть риск ложного срабатывания системы, хотя это способ и является наиболее простым. Для такого монтажа достаточно положить датчик на пол так, чтобы контактные пластины оказались внизу. Закрепляется датчик при этом способе строительным скотчем или клеем.

Для второго способа, рекомендованного производителем, нужно врезать датчики в пол, и выводить их, приподняв над поверхностью на несколько миллиметров (достаточно 3-4). Здесь можно гарантировать, что ложного срабатывания не произойдет. Если предусматривается прокладка провода, то его нужно изолировать в гофротрубу, специально для этого предназначенную.

Установка контроллера

Для работы этого прибора должно быть подведено по схеме подключения питание из силового шкафа (ноль и фаза). Его монтаж производится в определенной последовательности:

  1. На стене готовится площадка для монтажа коробки контроллера.
  2. Штробятся углубления для проводов от контроллера до всех элементов системы (датчики, силовой шкаф, шаровый кран).
  3. Монтажная коробка контроллера устанавливается на постоянное место.
  4. С контроллера снимается лицевая крышка. Для этого нужно надавить на защелки тонкой отверткой. В соответствии со схемой все провода соединяются.
  5. Контроллер устанавливается и фиксируется в монтажной коробке.
  6. Лицевая крышка устанавливается на защелки. Монтаж контроллера закончен.

Установка датчика протечки воды
  • Facebook
  • Twitter
  • Google+
  • LiveJournal
  • VKontakte
  • Blogger

После включения кнопки начала работы, на контроллере начинает светиться зеленым индикатор. Это свидетельствует о том, что все операции монтажа произведены правильно.

Применение датчиков защиты от протечек станет гарантией того, что квартира или дом не потерпят повреждений, вызванных некачественной сантехникой и разгерметизированными стыками систем отопления и водоснабжения. Средства, затраченные на приобретение системы, несравнимы с материальным ущербом от порчи имущества при затоплении.
