Если с наступлением весны выйти во двор представляется возможным только в рыбацких сапогах, а в подвале заготовки на зиму плавают стройными рядами, значит, необходима система дренажа. Причин подтопления может быть несколько, но в основном – это строительство дома без учета расположения грунтовых вод.
Что такое дренаж и почему он необходим
Дренаж – это отведение излишков влаги с местности при помощи системы труб или специальных дренажных слоев. Правильно устроенная конструкция работает таким образом, что там не скапливается ил.
Всех их подразделяют на 3 основных типа:
- Пластовой дренаж – устанавливается в основание строящегося здания. Он связан с подземной трубой для отвода вод.
- Пристенный дренаж – устанавливается в виде труб, уложенных непосредственно возле здания. Такой монтаж водоотвода применяется, если здание находится на водоупорной основе.
- Кольцевая система отвода воды – защищает сооружение по контуру. Отличается от пластового тем, что устанавливается после постройки здания.
Виды дренажей: варианты с фильтром и другие
- Горизонтальное отведение влаги. В основе лежит система из траншей, канав, лотков. Для предотвращения засорения сверху находится слой фильтрующей обсыпки.
- Вертикальный способ отведения воды – скважины, из которых откачивается вода насосом.
- Комбинированный – сочетание двух предыдущих видов. Используется в сложных системах дренажа.
Если вы владелец земельного участка, качественный дренаж необходим для того, чтобы избежать переувлажнения и закисания почвы. Чтобы собрать приличный урожай, необходимо защитить растения от пагубного воздействия большого количества воды.
Также лишняя влага оказывает губительное воздействие на здание: на стенах появляется грибок, по стенам идут трещины, фундамент разрушается.
В случае если на дворе после осадков долго не просыхает грунт, хорошо растут влаголюбивые растения, а в подземных строениях периодически появляется вода – необходимо приступать к установке дренажа. Производство дренажных труб пользуется популярностью, и найти подходящий вариант не составит проблем.
Варианты укладки дренажной трубы 110 с геотекстилем под дорогой, под фундамент, в канаву различной глубины
Выбирая принцип отвода влаги в хозяйстве, необходимо знать, как укладывается дренажная труба. Воды разделяют на 2 типа: наружные и подземные, соответственно различают поверхностный и глубинный дренаж.
Поверхностный дренаж – один из самых доступных способов отвода влаги. Позволяет эффективно удалять воду сезонных осадков или таяния снегов. Такая система бывает точечной или линейной.
Точечный дренаж – это установка дождеприемников на территории большого скопления влаги. Например, у водостока, на низинных участках (все знают сточные колодцы на дороге), где установлены на территории водопроводные краны. Такие системы комплектуются решетками, которые задерживают крупный мусор и частично препятствуют появлению запаха на поверхности.
Для линейной системы сбора воды характерно наличие лотков, желобов, каналов, которые ведут к местам сбора воды. Как правило, сверху также устанавливается специальная решетка. Линейную систему дренажа целесообразно использовать в таких случаях:
- Если угол уклона поверхности почвы составляет более 3 градусов. Помимо отвода воды она препятствует вымыванию плодородного грунта.
- Если основным составляющим почвы является глина, недостаточно пропускающая воду.
- Если это зона с повышенным уровнем атмосферных осадков.
При глубинном водоотводе устанавливается труба для дренажа грунтовых вод.
Варианты монтажа стока воды вокруг дома: правильный способ
Есть несколько вариантов отвода влаги. Они условно делятся на открытые и закрытые.

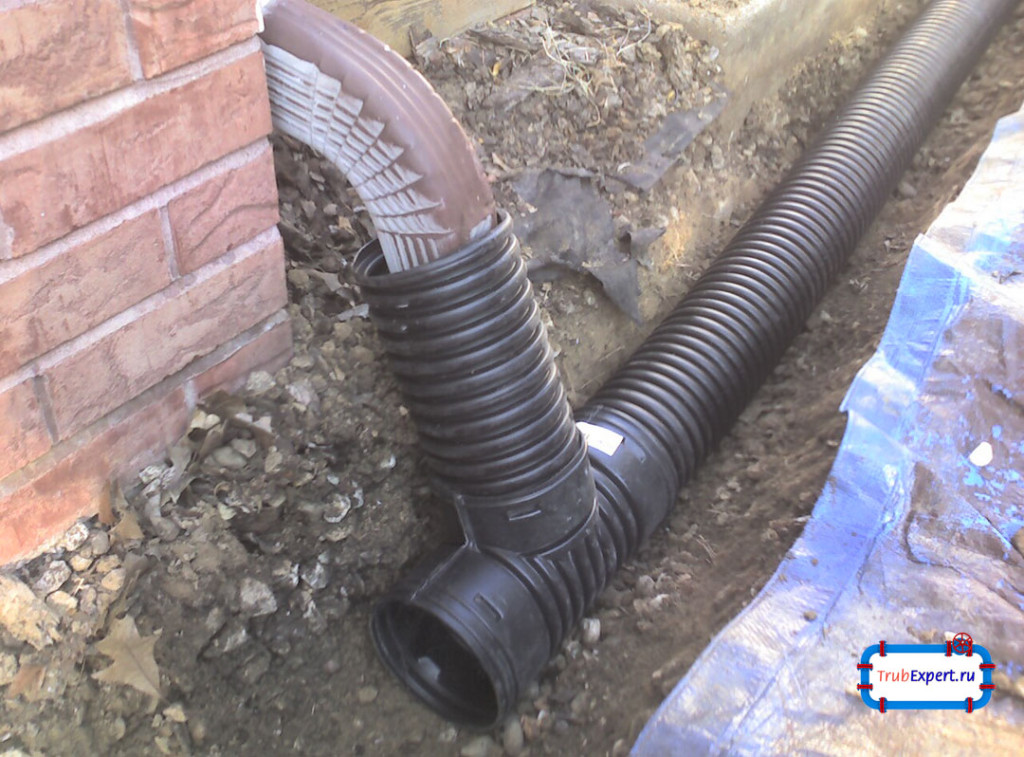

Укладка гофрированных дренажных труб
- Установка в почву траншеи. Это дренаж закрытого типа. Сверху кладут щебень, битый кирпич и присыпается слоем песка. Для более эффективной работы выкапывают систему траншей в форме «елочки». Основным моментом надлежащей работы ее является условие, чтобы центральная траншея находилась под уклоном к точке водосбора. На глинистой почве он составляет не более 10м, суглинистой – 20м и песчаной – 50м.
- Открытый способ. При таком варианте в почве выкапывают канавы, по которым стекает вода в колодец или другую точку сбора. Отличие ее от предыдущей системы в том, что сверху не производится засыпание щебня и песка. Главным недостатком такого сбора воды считается непривлекательный вид.
- Система отвода воды, где используется гофрированная труба. Это глубинный тип дренажа, подходящий для залегающих близко к поверхности грунта вод. Устанавливается гофрированная пластиковая труба в канаву. Для отвода жидкости также используется керамическая или асбестоцементная труба со специальными отверстиями. Для устройства современной системы дренажа используется перфорированная труба либо укомплектованная система.
- Специальные дренажные лотки. Изготавливаются из бетона или пластика, сверху прикрываются решеткой. Бортики таких лотков совпадают с уровнем почвы. Уклон, при котором обеспечивается эффективный водоотвод, должен составлять не менее 2-3 процентов. Недостатком такой системы является непривлекательный внешний вид.
Укладка дренажной трубы должна производиться только знающим человеком.
Особенности
Прежде чем устанавливать дренажные трубы для отвода грунтовых вод, рассмотрим особенности некоторых видов.

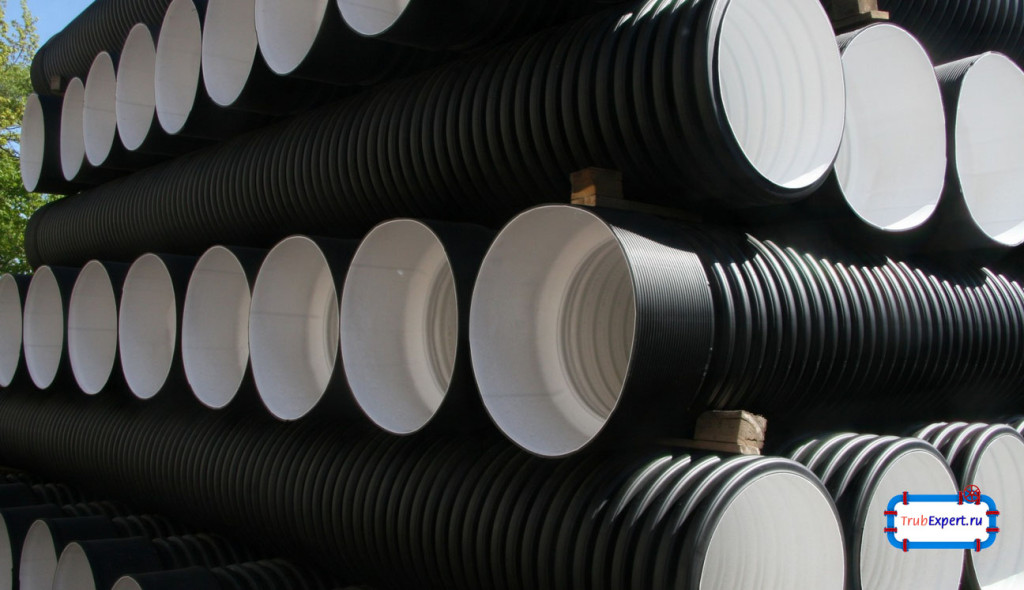

- Гофрированная – пригодна для монтажей ливневых канализаций и отвода вод, проходящих на малой глубине. Они изготавливаются полимерных материалов. Имеют 2 слоя: верхний – обладает высокой устойчивостью к повреждениям, а нижний – хорошими показателями скольжения.
- Перфорированная нержавеющая труба – подходит для поддержания необходимого баланса влаги в почве. Основными показателями водозабора является расположение и площадь отверстий на их теле. Если необходим только отвод сточных вод – отверстия располагаются в пределах 120-180 градусов. Для контроля над уровнем влажности монтируют магистраль с отверстиями в районе 240-360градусов. Бывают однослойными и двухслойными. Для препятствования попадания мусора выпускается труба с геотканью.
- Керамические изделия – выпускались еще в советские времена и применялись для сельского хозяйства.
- Бетонные трубы – применяются лишь в коммунальных хозяйствах. Это дренажные трубы большого диаметра. Установка таких систем на частном подворье экономически невыгодна.
- Асбестоцементные изделия – достаточно хрупкий материал, обладающий еще и значительным весом. Ввиду появления новых видов трубопроводов спрос на них упал.
- Перфорированная профильная труба – применяется для монтажа горизонтального дренажного каркаса.
Для прокладки современной системы дренажа используются поливинилхлоридные трубы.
Инструкция по монтажу перфорированных труб на даче и в доме своими руками согласно схемы и технологии
Прежде чем будет происходить укладка труб, необходимо сделать расчеты, при которых система будет эффективно функционировать. Если прокладывается дренажная труба своими руками, требуется выполнить некоторые действия. Для проекта необходимы будут план участка и данные, предоставляющие отделение земельных ресурсов:
- значения уровня грунтовых вод для всех сезонов;
- характеристики состава почвы;
- объемы влаги, которые поступают в виде атмосферных осадков.
Зная эти значения, профессионалы сделают необходимые расчеты для прокладки системы. Также определяют диаметр, чтобы эффективно функционировала труба для отвода воды.
Как укладывается перфорированная труба из нержавеющей стали? Наличие в составе двух слоев – один из поливинилхлорида, другой полиэтилена позволило существенно увеличить срок ее эксплуатации. Такая конструкция сохраняется в земле около 50лет. Дренажные трубы с перфорацией способствуют поддержанию оптимального уровня влажности почвы. Двуслойность способствует самоочистке полости. Для предотвращения закупоривания мелких отверстий в теле трубы, ее поверхность обматывают полотном из кокосового волокна или геотекстилем.
Прежде чем, будет монтироваться пластиковая труба в канаву, следует продумать, куда будет отводиться влага: в коллектор либо естественный водоприемник. Если поблизости нет естественного водоема, рекомендуется установить коллекторный колодец. Далее приступить к разметке территории, учитывая план.

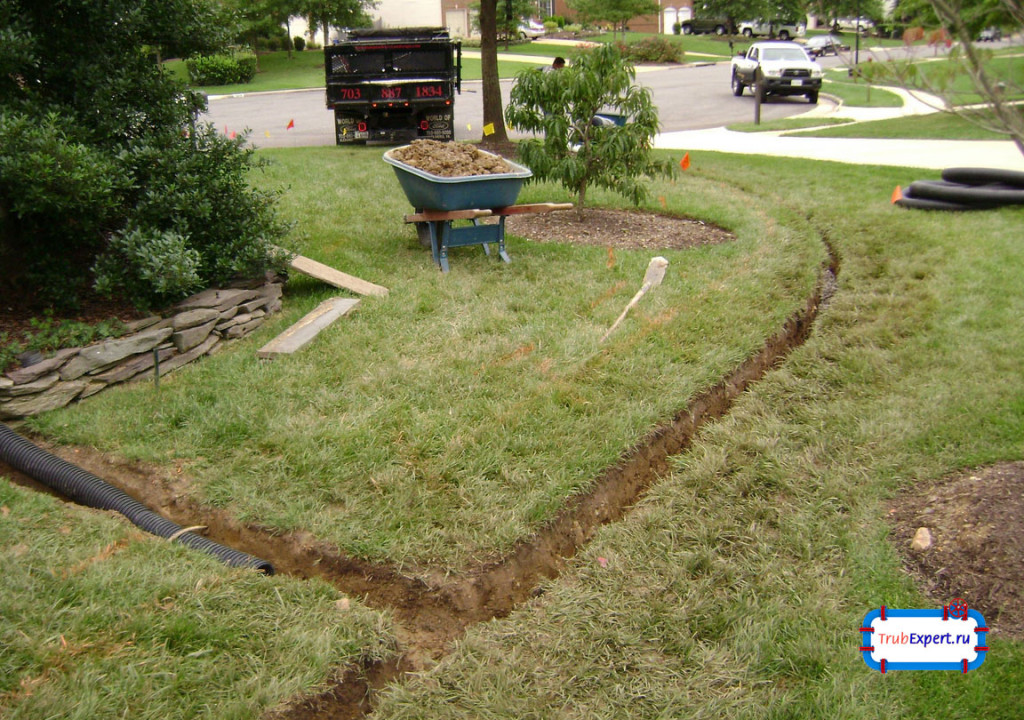

По линиям на грунте копаются траншеи, глубина которых соответствует уровню залегания вод. Ширина делается из расчета: ширина трубы плюс 40см.
Делая траншеи, не стоит забывать об угле уклона для стока воды. Если ввиду сложного рельефа выдержать его невозможно, то следует позаботиться о насосе для дренажа.

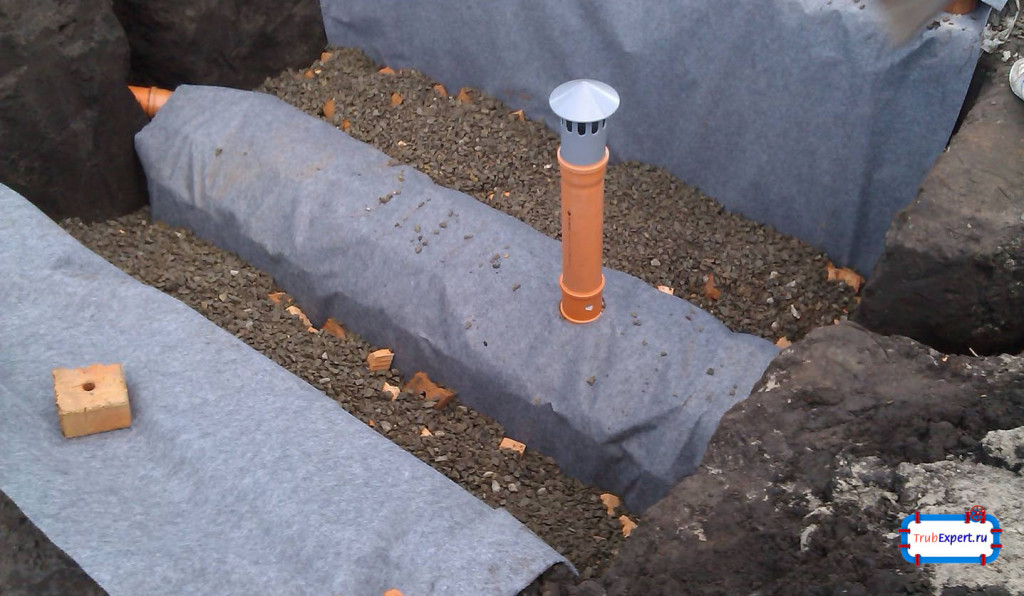

Дно траншей засыпают дренажным слоем щебня и песка в такой последовательности: низ засыпается слоем песка, высотой 10см и тщательно трамбуется. Поверх него укладывается геотекстиль с таким условием, чтобы он выходил за край траншей. Далее производится засыпка мелким щебнем или гравием, толщиной 20см. Поверх песочно-щебневой подушки производится укладка дренажных труб. Если необходимо уменьшить их длину, они обрезается с помощью обычного монтажного ножа. Соединение труб производится специальными муфтами. Чтобы исключить возможность образования ледяных пробок, магистраль укладывается ниже уровня промерзания почвы. С помощью шнура еще раз проверяется угол уклона. В месте, где происходит поворот трубы или меняется угол ее уклона, на прямолинейных участках через каждые 50м, рекомендуется соорудить смотровые колодцы.
Далее производиться засыпание проведенного дренажа в следующем порядке: насыпается слой щебня либо гравия. Краями геотекстиля оборачивается трубопровод и обвязывается бечевкой. Таким образом, получаем дренажные трубы с геотекстильным фильтром. Он препятствует укупориванию мелких отверстий, предназначенных для сбора воды. Далее происходит засыпка следующими слоями: сверху песок, после выкопанный грунт. Поверх делается укладка дерна. Таким образом, осуществляется монтаж дренажной трубы с геотекстилем. Дренажная труба укладывается с учетом всех правил.
